Cuando una línea de producción requiere un soplado potente y preciso en un espacio reducido, se suele elegir una cuchilla de aire comprimido. Se conecta al sistema de aire comprimido de la planta y lo transforma en un chorro controlado, ya sea en lámina, anillo o con forma específica, para secado, eliminación de agua y polvo, refrigeración o limpieza de piezas. En muchas fábricas, este tipo de cuchilla neumática es más fácil de instalar que un sistema accionado por soplador, ya que la fuente de aire ya se encuentra cerca de la máquina.

Eso no significa que el aire comprimido sea siempre la mejor opción. Para una cinta transportadora ancha, una línea de paneles de vidrio, una línea de lavado de alimentos o un proceso de secado continuo de alta exigencia, una cuchilla de aire accionada por soplador suele proporcionar mayor volumen de aire a menor presión y, a menudo, resulta más económica durante largas jornadas de funcionamiento. La elección correcta depende del ancho del producto, el ciclo de trabajo, los servicios disponibles, el impacto requerido, el nivel de ruido objetivo y el espacio disponible en la línea para la estación de secado.

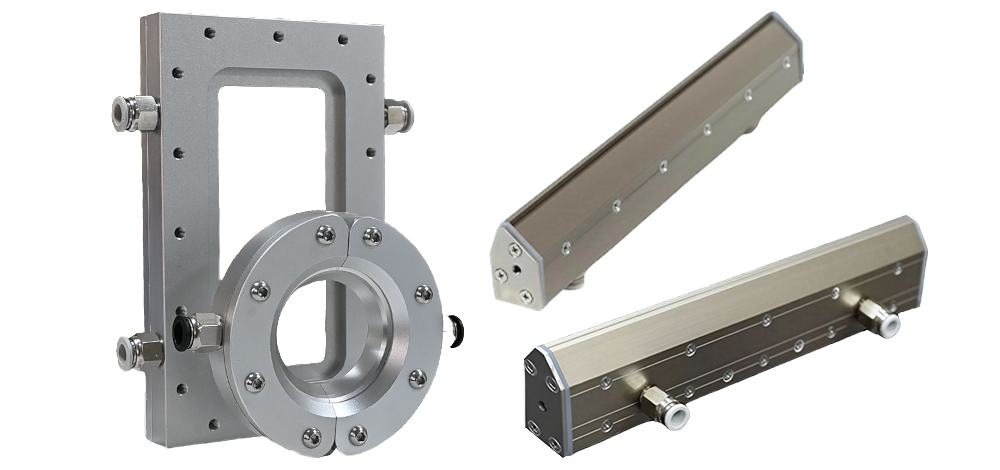

QXY Machinery ofrece diversas estructuras de cuchillas de aire comprimido, incluyendo cuchillas neumáticas rectas, anulares y cuadradas. Estos productos son útiles cuando la línea requiere una instalación compacta, una respuesta rápida, un montaje personalizado o una cobertura de aire especial alrededor de piezas que no son planas.

¿Qué es un cuchillo neumático accionado por aire comprimido?

Una cuchilla neumática, también llamada cuchilla de aire comprimido, utiliza aire comprimido como fuente de energía. El aire entra en el cuerpo de la cuchilla, pasa por una cámara interna y sale por una ranura estrecha o una salida con forma específica. Esta salida convierte el aire comprimido en una fina cortina de aire a alta velocidad o un chorro dirigido.

El principio de funcionamiento difiere del de una cuchilla de aire convencional accionada por soplador. Un sistema de soplador normalmente suministra aire a menor presión pero mayor volumen a través de un soplador, tuberías y colector. Una cuchilla de aire neumática utiliza aire comprimido a mayor presión procedente de la red de aire comprimido de la fábrica. Las especificaciones de referencia de QXY describen el aire comprimido como una alternativa de suministro de planta de 80-110 psi, mientras que muchos sistemas de cuchilla de aire QXY accionados por soplador funcionan a una presión de entre 2 y 6 psi en la entrada de la cuchilla.

Esta diferencia en la fuente de aire modifica el rango de aplicación óptimo. Las cuchillas de aire accionadas por aire comprimido suelen ser eficaces para tareas cortas, localizadas o intermitentes. Las cuchillas de aire accionadas por soplador suelen ser más eficaces para el secado continuo a lo ancho de toda la línea, donde se requiere una cortina de aire amplia y uniforme durante largas horas.

Características principales de los productos de cuchillas neumáticas QXY

La gama de productos de cuchillas neumáticas de QXY incluye diversas estructuras para diferentes formas de superficie y tareas de soplado. Las páginas de producto muestran opciones de cuchillas neumáticas rectas, anulares y cuadradas. No se trata solo de nombres diferentes; la forma de su salida está diseñada para cubrir distintas necesidades.

Cuchilla neumática

La cuchilla neumática recta es el modelo más común accionado por aire comprimido. Se utiliza cuando se necesita una cortina de aire estrecha para eliminar agua, polvo, virutas, partículas o una película líquida de una superficie o borde. La página de la cuchilla neumática QXY destaca la personalización de la longitud, el ángulo de salida y el soporte de montaje, lo cual resulta útil cuando la línea tiene bastidores de máquina fijos, acceso limitado o un producto que no se puede acercar a la salida de aire.

Para estaciones de soplado pequeñas y medianas, este tipo de soplador se puede colocar cerca de la superficie objetivo. Además, se puede controlar mediante una electroválvula, de modo que el aire se activa solo cuando hay una pieza presente. Esto lo hace adecuado para equipos indexados, estaciones de inspección, limpieza previa al embalaje, tramos cortos de cintas transportadoras o secado localizado después de la pulverización o el enjuague.

Cuchilla de aire anular

Una cuchilla de aire anular tiene forma de anillo. En lugar de soplar desde un solo lado, rodea el producto y crea una cobertura de aire de 360 grados. La información de QXY sobre la cuchilla de aire anular describe su uso alrededor de objetos en movimiento, como cables, tuberías, perfiles extruidos, botellas y otros productos cilíndricos. La página también menciona opciones de materiales como plástico, acero inoxidable 304, acero inoxidable 316 y aleación de aluminio, con soporte para diámetro interior personalizado.

Esta estructura resulta útil cuando una cuchilla de aire recta no alcanzaría la parte inferior o posterior del producto. Las líneas de cables, tubos y botellas suelen requerir un secado completo después del lavado, enfriamiento, recubrimiento o prueba de fugas. Una salida en forma de anillo reduce la necesidad de varias boquillas separadas que apunten desde diferentes ángulos.

Cuchillo de aire cuadrado

QXY también incluye una cuchilla de aire cuadrada en su categoría de cuchillas neumáticas. Una salida de aire cuadrada o con forma específica puede ser útil cuando una ranura recta larga o un anillo circular no permiten alcanzar el objetivo de manera óptima. Puede utilizarse para bordes de piezas, esquinas, fijaciones, cajas o formas de productos donde se necesita que el aire llegue a un área definida con una geometría de salida diferente.

Aquí es donde la personalización cobra importancia. Un comprador no debería elegir una cuchilla neumática cuadrada, anular o recta basándose únicamente en el nombre del producto. La forma del producto, la dirección de movimiento, el área seca requerida, la posición de montaje disponible y la capacidad de suministro de aire deben determinar la estructura.

Principales ventajas de los cuchillos neumáticos accionados por aire comprimido

1. Instalación compacta

Una cuchilla de aire accionada por aire comprimido no requiere un gabinete de soplador independiente cerca de la estación de secado. Si la fábrica ya dispone de aire comprimido en la máquina, la cuchilla de aire se puede integrar con tuberías de aire, filtros, regulación de presión y una válvula. Esto resulta útil en equipos con espacio interno reducido, modernizaciones, estaciones robóticas y células de producción compactas.

2. Control rápido de encendido y apagado

Las cuchillas neumáticas responden con rapidez. Una válvula activa el suministro de aire cuando una pieza llega a la zona de soplado y lo desactiva tras el tiempo necesario. Esto resulta útil en líneas donde los productos se encuentran espaciados en lugar de trabajar en una sola banda o panel continuo. Además, ayuda a reducir el consumo innecesario de aire cuando la cuchilla no necesita funcionar constantemente.

3. Fuerte impacto local

El aire comprimido genera una fuerte presión de aire localizada. Esto resulta útil cuando el objetivo es pequeño, húmedo, pegajoso, está en una cavidad o es difícil de alcanzar. Algunos ejemplos son el agua en el cuello de una botella, el líquido en una ranura, el polvo en un componente electrónico, las virutas alrededor de una pieza mecanizada o la humedad en la superficie de un cable.

4. Formas flexibles para productos no planos

Las cuchillas de aire rectas convencionales son ideales para superficies planas o anchas. También se pueden fabricar estructuras neumáticas con forma anular o cuadrada. Esto ofrece a los ingenieros más opciones cuando el producto es redondo, estrecho, vertical, se desplaza mediante una guía o está sujeto a un soporte.

5. Integración más sencilla a nivel de máquina.

El aire comprimido es común en máquinas de embalaje, equipos de automatización, líneas de montaje de componentes electrónicos y estaciones de mantenimiento. A menudo, se puede añadir una cuchilla neumática cerca de sensores, abrazaderas, guías o cámaras de inspección sin necesidad de rediseñar un sistema de soplado y conductos de gran tamaño.

Cuchilla de aire comprimido frente a cuchilla de aire accionada por soplador

Muchos compradores utilizan el término "cuchilla de aire estándar" para describir una cuchilla de aire accionada por soplador. Si bien ambos sistemas pueden parecer similares a simple vista, los requisitos de energía y la lógica de funcionamiento son diferentes.

La regla práctica es sencilla: el aire comprimido resulta útil cuando el control, la compacidad y el impacto localizado son más importantes que el volumen total de flujo de aire. Una cortina de aire accionada por soplador suele ser mejor cuando la línea necesita una cortina de aire amplia y estable durante muchas horas por turno.

¿Cuándo elegir un cuchillo neumático accionado por aire comprimido?

Generalmente, vale la pena considerar el uso de una cuchilla neumática en las siguientes situaciones:

● La zona de soplado es pequeña, estrecha, redonda o de difícil acceso.

● La máquina ya dispone de un suministro estable de aire comprimido cerca de la estación.

● La cuchilla de aire solo necesita funcionar cuando hay presencia parcial, no de forma continua.

● La línea necesita un control rápido de arranque y parada mediante una válvula solenoide o una señal PLC.

● No hay suficiente espacio para un ventilador, silenciador, conductos o un colector grande.

● La aplicación incluye cables, tubos, botellas, cuellos, esquinas, ranuras o piezas sujetas mediante fijaciones.

● El proyecto es una modernización en la que cambiar el trazado de la línea principal sería costoso.

Entre las aplicaciones típicas se incluyen el secado de cuellos de botellas, el secado de cables y alambres, la eliminación de polvo de piezas pequeñas, la eliminación de agua de ranuras, la limpieza antes del marcado o etiquetado, el enfriamiento de componentes pequeños y la eliminación de líquidos de áreas a las que no puede llegar una cortina de aire ancha.

Cuándo suele ser mejor una cuchilla de aire accionada por soplador

El aire comprimido es práctico, pero no es gratuito. Su producción requiere energía, y su uso continuo a alto caudal puede resultar costoso. Si una línea necesita secar toda la anchura de una cinta transportadora, una lámina de vidrio, un panel de circuito impreso, una tira metálica, una bandeja de alimentos o un componente lavado durante turnos prolongados, generalmente se debe evaluar primero una cuchilla de aire accionada por soplador.

Un sistema accionado por soplador proporciona un alto volumen de aire a menor presión. Puede alimentar cuchillas de aire largas, múltiples cuchillas de aire o estaciones de secado de ancho completo con una cobertura más estable. Las referencias estándar de las cuchillas de aire QXY incluyen anchos de ranura de 0,5 a 2 mm, una guía de distancia de trabajo de entre 20 y 50 mm, y longitudes personalizadas de hasta 6 m para líneas de producción anchas. Estas características suelen ser más adecuadas para el secado de grandes superficies.

La elección no radica en qué tecnología es más avanzada, sino en adaptar la fuente de aire al proceso. Una cuchilla neumática compacta puede solucionar eficazmente un problema de soplado de pequeñas superficies. Una cuchilla neumática accionada por soplador puede resolver un problema de secado de ancho completo de forma más eficiente.

Lista de verificación para la selección de proyectos de cuchillas neumáticas

Antes de elegir una cuchilla de aire comprimido, recopile la siguiente información. Esto ayudará a QXY a recomendarle la estructura, la longitud, el material, la posición de entrada y el método de montaje adecuados.

● Forma del producto: superficie plana, borde, botella, tubo, cable, perfil, esquina o pieza sujeta a fijación.

● Resultado deseado: eliminar el agua visible, eliminar el polvo, enfriar una superficie, limpiar antes de etiquetar o secar antes de empaquetar.

● Área de cobertura de aire: longitud requerida, diámetro interior, tamaño de salida cuadrada o zona de soplado focalizada.

● Aire comprimido disponible: presión, capacidad de caudal, calidad del aire, filtración y si el suministro de aire se comparte con otras máquinas.

● Ciclo de trabajo: continuo, intermitente, activado por partes o soplado temporizado.

● Posición de montaje: superior, lateral, inferior, en ángulo, pasante o dentro de un bastidor de equipo.

● Requisito de material: aleación de aluminio, acero inoxidable, plástico u otro material según el agua, los productos químicos, el área de contacto con alimentos o el riesgo de corrosión.

● Ruido y seguridad: distancia del operador, protección, ruta de drenaje y si se debe proteger el aire para evitar que el líquido se dirija hacia los sensores o el personal.

Referencia de productos QXY para cuchillos neumáticos accionados por aire comprimido

Cómo elegir entre sistemas de cuchillas neumáticas y sistemas de cuchillas de aire convencionales.

Comience por el proceso, no por el nombre del producto. Si la línea tiene una pequeña área húmeda, un ciclo corto, una estructura de máquina compacta o un producto redondo que requiere una cobertura de aire completa, una cuchilla de aire comprimido es una excelente opción. Ofrece un control directo y se puede adaptar a la forma de la pieza.

Si la línea seca una superficie amplia de forma continua, calcule la demanda total de aire antes de elegir aire comprimido. Una cuchilla de aire accionada por soplador puede requerir una planificación de instalación más detallada, pero suele ofrecer un mejor rendimiento a largo plazo para el secado de grandes volúmenes. Esto es especialmente cierto para el lavado en cinta transportadora, paneles grandes, materiales en láminas y longitudes de cuchilla de aire considerables.

En casos inciertos, QXY puede revisar los planos del producto, la velocidad de la línea, las fotos de la zona húmeda, la fuente de aire disponible, el espacio de instalación y el nivel de sequedad deseado. Una breve revisión técnica suele ser más eficaz que seleccionar el producto basándose únicamente en el tamaño del catálogo.

Acerca de QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es un fabricante con sede en Shenzhen especializado en soluciones de secado con chorro de aire, eliminación de polvo, soplado de agua y limpieza de superficies industriales. La empresa integra I+D, diseño, producción y ventas, y cuenta con más de 10 años de experiencia en productos y sistemas de chorro de aire.

La gama de productos de QXY incluye cuchillas de aire de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, cuchillas de aire de orificio pequeño, cuchillas de aire tipo tornado, cuchillas de aire anulares, cuchillas de aire-aire, cuchillas neumáticas y otras estructuras personalizadas. Para proyectos de cuchillas de aire accionadas por aire comprimido, QXY ofrece diferentes formas de salida, opciones de materiales, soportes de montaje personalizados, longitudes a medida y asesoramiento de instalación específico para cada aplicación.

-> Póngase en contacto con QXY Machinery para hablar sobre la cuchilla neumática accionada por aire comprimido más adecuada para su aplicación.

Preguntas frecuentes

P: ¿Qué es un cuchillo de aire comprimido?

A: Se trata de una cuchilla de aire que utiliza aire comprimido de la planta en lugar de un soplador como fuente de aire. El aire comprimido pasa a través de una salida estrecha o con forma para crear un flujo de aire controlado para secado, limpieza, enfriamiento o soplado.

P: ¿Es un cuchillo neumático lo mismo que un cuchillo neumático estándar?

R: No exactamente. Una cuchilla neumática funciona con aire comprimido. Una cuchilla industrial estándar suele funcionar con un soplador. La salida puede parecer similar, pero la presión, el caudal de aire, el coste operativo y el rango de aplicación óptimo son diferentes.

P: ¿Es el aire comprimido más eficiente que un soplador?

R: Depende del proceso. El aire comprimido puede ser práctico para un soplado corto, intermitente o localizado. Para un secado amplio y continuo, una cuchilla de aire accionada por soplador suele ser más económica, ya que suministra un mayor volumen de aire a menor presión.

P: ¿Para qué se utiliza una cuchilla de aire anular?

A: Una cuchilla de aire anular rodea el producto y proporciona una cobertura de aire de 360 grados. Se utiliza comúnmente para cables, alambres, tubos, tuberías, botellas y productos cilíndricos que requieren un secado o limpieza completos.

P: ¿Cuándo debo elegir una cuchilla de aire cuadrada?

A: Se puede considerar una cuchilla de aire cuadrada cuando la zona objetivo no se adapta a una ranura recta larga o a una estructura anular redonda. Resulta útil para piezas con formas específicas, esquinas, zonas de fijación o áreas de soplado definidas. La elección final debe basarse en la forma del producto y los requisitos de la prueba.

P: ¿Puede QXY personalizar los cuchillos neumáticos accionados por aire comprimido?

R: Sí. QXY puede analizar la longitud, la forma de salida, el material, la conexión de entrada, el soporte de montaje, el ángulo y el método de instalación personalizados según la línea de producción. Para las cuchillas de aire anulares, el diámetro interior y el material son especialmente importantes.

P: ¿Qué información debo enviar antes de solicitar un presupuesto para una cuchilla neumática?

A: Indique el tamaño y la forma del producto, la velocidad de la línea, si hay zonas húmedas o sucias, el nivel de sequedad requerido, la presión y el caudal de aire comprimido disponibles, el espacio de instalación, el material preferido, fotos o dibujos, y si la cuchilla de aire funcionará de forma continua o solo cuando haya una pieza presente.
