Un buen diseño de cuchilla de aire comienza con la línea de producción, no con una forma fija de catálogo. Una línea de limpieza de PCB, una línea de envasado de alimentos, una estación de secado de botellas, un limpiador de vidrio LCD, una lavadora de tiras metálicas, un proceso textil y una lavadora de piezas de hardware requieren comportamientos de flujo de aire diferentes. Algunas líneas necesitan un secado de superficie amplio y uniforme. Otras necesitan aire concentrado en orificios. Otras necesitan una cobertura de 360 grados alrededor de una tubería o cable. Otras necesitan resistencia a la corrosión cerca de productos químicos.

Por eso, QXY Machinery no considera las cuchillas de aire como un producto estándar. La empresa desarrolla soluciones de cuchillas de aire a partir de una amplia gama de productos y luego ajusta la estructura, el material, la longitud, la ranura, la entrada, el patrón de orificios y la disposición según las condiciones de trabajo del cliente. Para los compradores industriales, esto es importante, ya que un diseño incorrecto de la cuchilla de aire suele provocar un secado deficiente, un alto consumo de energía, salpicaduras, ruido, desplazamiento del producto o la necesidad de realizar tareas de mantenimiento repetitivas.

QXY Machinery cuenta con más de 15 años de experiencia especializada en el sector de las cuchillas de aire, con I+D, diseño, producción y ventas integrados en un mismo sistema. La empresa ha desarrollado más de 15 tipos estándar de cuchillas de aire y ofrece diseño personalizado para satisfacer las necesidades específicas de cada línea de producción.

El diseño de la cuchilla de aire debe comenzar con el problema del proceso.

Una cuchilla de aire no es solo una ranura de salida. Es una herramienta de flujo de aire que debe adaptarse al producto, la carga de líquido, la velocidad de la línea, el espacio de instalación y el objetivo de calidad final. Un comprador puede solicitar un flujo de aire más potente, pero el problema real podría ser el ancho de la ranura, la distancia de montaje, el ángulo, el equilibrio de la entrada o el tipo de producto incorrecto.

Por ejemplo, una cuchilla de aire ranurada estándar puede secar muchas superficies planas, pero es posible que no elimine el agua atrapada en los orificios pasantes de las placas de circuito impreso. Una cuchilla de aire lateral puede secar los bordes de las botellas o las zonas de las etiquetas, pero es posible que no seque una lámina plana completa. Una cuchilla de aire anular puede secar alrededor de un cable o tubo en una sola pasada, mientras que una cuchilla de aire tipo tornado puede ser más adecuada para superficies empotradas o irregulares.

La lógica de diseño de QXY es práctica: identificar la zona húmeda, comprender hacia dónde deben ir el agua o los residuos y, a continuación, elegir la estructura de la cuchilla de aire que pueda realizar el trabajo con un flujo de aire estable y un consumo de energía manejable.

En QXY Machinery, la innovación significa ingeniería práctica, no meras promesas vacías.

En equipos industriales, la innovación debe reflejarse en la estructura del producto. La capacidad de diseño de cuchillas de aire de QXY Machinery se basa en la calibración de fábrica, diseños ajustables, diversos materiales, tamaños personalizados y patrones de flujo de aire específicos para cada aplicación. El objetivo no es que el producto parezca complejo, sino optimizar el flujo de aire en la línea de producción del cliente.

QXY posee certificaciones de patentes nacionales para diseños de cuchillas de aire ajustables. La cuchilla de aire estándar de aleación de aluminio de la compañía utiliza una estructura interna de doble deflector para garantizar una velocidad de salida uniforme, con un objetivo de uniformidad del flujo de aire de fábrica de +/-5% a lo largo de la cuchilla. Estos detalles son cruciales en líneas de secado amplias, donde una zona con baja presión puede provocar manchas de agua o bordes húmedos.

QXY también desarrolla productos para problemas específicos: cuchillas de aire de orificio pequeño para el secado de orificios pasantes en placas de circuito impreso, cuchillas de aire a aire para el secado simultáneo por ambas caras, cuchillas de aire anulares para productos redondos, cuchillas de aire tipo tornado para superficies complejas y diseños resistentes a productos químicos para entornos hostiles.

Una amplia gama de productos ayuda a los compradores a encontrar el producto adecuado para diferentes condiciones de trabajo.

Muchas líneas de producción no pueden usar la misma cuchilla de aire. Una línea de envasado en seco puede requerir una cuchilla de aire de aleación de aluminio ligera. Una línea de producción de alimentos o productos farmacéuticos puede requerir acero inoxidable. Un proceso químico de PCB puede requerir PVC o acero inoxidable cerca de soluciones ácidas y alcalinas. Un entorno altamente corrosivo puede requerir aleación de titanio.

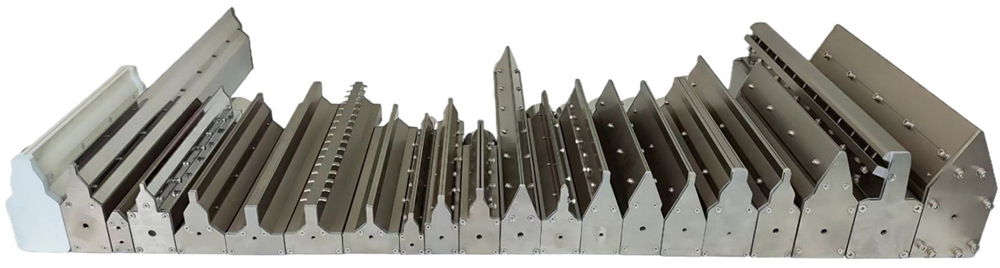

La gama de productos de QXY Machinery incluye cuchillas neumáticas de aleación de aluminio , acero inoxidable , PVC, aleación de titanio, PCB de orificio pequeño, tornado, anillo, aire-aire y otras configuraciones personalizadas. Esta variedad ofrece a los compradores más que una simple elección de tamaño; les permite adaptar la estructura del producto al riesgo real de la línea de producción.

Una amplia gama de modelos también reduce las concesiones forzadas. En lugar de usar una cuchilla ranurada estándar para cada tarea, los ingenieros pueden elegir una estructura que se adapte a la forma del producto, la geometría de la superficie, la ubicación de la humedad, el entorno del material y el espacio de la máquina.

Diseño personalizado de navajas de aire: ¿Qué se puede ajustar?

La personalización no se limita a alargar la cuchilla de aire. La longitud es importante, sobre todo en cintas transportadoras anchas, pero una cuchilla de aire personalizada y eficaz también puede requerir un ancho de ranura específico, dirección de entrada, cantidad de entradas, material, patrón de orificios, dirección de montaje o acabado superficial concretos.

Las cuchillas de aire de aluminio estándar QXY incluyen longitudes de 150, 300, 450, 600, 800 y 1000 mm, con la posibilidad de fabricarlas a medida hasta 6 m. La separación estándar entre ranuras oscila entre 0,5 y 2 mm, ideal para diversas tareas de secado industrial, y se ajusta en fábrica según el pedido. Para cuchillas de más de 600 mm, se suelen utilizar entradas dobles para una mejor distribución de la presión.

Para aplicaciones en placas de circuito impreso (PCB), la cuchilla de aire de orificio pequeño de QXY utiliza un patrón de doble fila con orificios de 1 mm: una fila de orificios rectos y otra de orificios angulares. Este diseño está pensado para eliminar el agua atrapada en orificios pasantes donde una cuchilla de ranura convencional no podría llegar eficazmente.

Opciones de diseño según las necesidades de la aplicación.

Por qué la I+D y la producción interna son importantes para los proyectos personalizados

El diseño personalizado de cuchillas de aire es más sencillo cuando I+D y producción trabajan en conjunto. Un proveedor que solo se dedica a las ventas puede modificar la longitud, pero la personalización real a menudo requiere decisiones de ingeniería: ubicación de la entrada, tolerancia de la ranura, comportamiento del material, dirección de montaje, compatibilidad con el soplador y controles de calidad antes de la entrega.

QXY Machinery integra I+D, diseño, producción y ventas. Esto permite al equipo pasar del problema del cliente a la especificación del producto sin separar la conversación sobre el diseño de la realidad de la fabricación. Para los compradores, esto reduce el riesgo de pedir un producto que se ajuste al plano pero que falle en la línea de producción.

La producción interna también favorece la repetibilidad. Cuando una fábrica calibra el ancho de las ranuras, comprueba la uniformidad del flujo de aire y comprende cómo se utiliza el producto, las futuras sustituciones o versiones modificadas pueden mantenerse más fieles al diseño original.

Cómo deben comunicar los compradores los requisitos personalizados

Una buena consulta sobre cuchillas de aire personalizadas debe incluir más que solo la longitud. Los compradores deben enviar fotos o dibujos del producto, el ancho de la cinta transportadora, el ancho del producto, la velocidad de la línea, el tipo de líquido, la ubicación de la zona húmeda, la superficie seca requerida, el soplador o suministro de aire comprimido disponible, el espacio de instalación, los requisitos de materiales y el entorno de limpieza.

Para los problemas de secado, también es útil describir el modo de fallo. ¿Queda agua en el borde? ¿Se acumula dentro de los orificios? ¿Se asienta la niebla después de la aplicación del aire? ¿Se mueve el producto con el flujo de aire? ¿Se seca mejor un lado que el otro? Estos detalles permiten tomar decisiones de diseño más precisas que una simple solicitud de «más aire».

Cuando se conocen las condiciones de funcionamiento, QXY puede recomendar si la línea necesita un modelo estándar, un modelo estándar modificado o un diseño de cuchilla de aire totalmente personalizado.

Especificaciones de referencia QXY para el diseño de cuchillas de aire

Acerca de QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.

QXY Machinery ha desarrollado de forma independiente docenas de modelos de cuchillas de aire que abarcan aleación de aluminio, acero inoxidable, PVC, aleación de titanio, cuchillas de aire para PCB de orificio pequeño, cuchillas de aire anulares, cuchillas de aire tipo tornado y configuraciones aire-aire. La empresa ofrece soporte para líneas de producción estandarizadas y diseños de cuchillas de aire a medida para la fabricación de PCB, limpieza de pantallas LCD, procesamiento de alimentos, envasado de bebidas, producción farmacéutica, impresión, textiles y fabricación de hardware.

QXY Machinery opera un sistema de producción integral respaldado por un amplio suministro de materia prima y una estricta gestión de calidad. Su capacidad de procesamiento estable y su experiencia técnica profesional garantizan productos confiables, soporte técnico preciso y un servicio posventa eficiente.

-> Póngase en contacto con QXY Machinery para hablar sobre el diseño personalizado de cuchillas de aire para su línea de producción.

Preguntas frecuentes

P: ¿Qué incluye el diseño de cuchillas de aire?

A: El diseño de la cuchilla de aire incluye longitud, material, ancho de ranura, patrón de orificios, cantidad de entradas, dirección de entrada, estructura interna, disposición de montaje y compatibilidad con el soplador o la fuente de aire.

P: ¿Puede QXY Machinery personalizar las cuchillas de aire?

R: Sí. QXY admite longitud de cuchilla de aire personalizada, ancho de ranura, patrón de orificios, configuración de entrada, selección de material y diseños específicos para cada aplicación, según la línea de producción del cliente.

P: ¿Cuántos tipos de cuchillas de aire ofrece QXY?

A: QXY produce más de 15 tipos estándar de cuchillas de aire, incluyendo cuchillas de aire de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, PCB de orificio pequeño, tornado, anillo y aire-aire.

P: ¿Por qué es importante la capacidad de I+D para el diseño de cuchillas de aire?

A: La capacidad de I+D ayuda a adaptar la cuchilla de aire al proceso en lugar de limitarse a cambiar el tamaño. Esto influye en la uniformidad del flujo de aire, la estructura de la ranura, el diseño de la entrada, la selección de materiales y la resolución de problemas específicos de la aplicación.

P: ¿Qué información debo proporcionar para un cuchillo de aire comprimido personalizado?

A: Envíe fotos del producto, ancho de la cinta transportadora, ancho del producto, velocidad de la línea, ubicación de la zona húmeda, tipo de líquido, nivel de sequedad requerido, fuente de aire, espacio de instalación y requisitos de material o lavado.

P: ¿Qué material debo elegir para la cuchilla de aire?

A: La aleación de aluminio es adecuada para muchas líneas industriales en zonas secas. El acero inoxidable es preferible para entornos alimentarios, de bebidas, farmacéuticos, de lavado a presión o corrosivos. El PVC o el titanio pueden considerarse para una mayor exposición a productos químicos.

P: ¿Puede QXY diseñar cuchillas de aire para el secado de orificios pasantes en placas de circuito impreso?

R: Sí. La cuchilla de aire de orificio pequeño de QXY utiliza un diseño de orificio de doble fila de 1 mm con orificios rectos y angulares para ayudar a eliminar el agua de los orificios pasantes de la PCB y de las características finas de la placa.
