En muchas líneas de producción, el problema del secado deficiente con la cuchilla de aire se atribuye inicialmente a la propia cuchilla. Se suele asumir que la ranura está mal colocada, que el cuerpo es demasiado corto o que la calidad de la cuchilla de aire es deficiente. A veces, esto es cierto. Pero con mucha frecuencia, el verdadero problema comienza un paso antes: el soplador y la cuchilla de aire nunca se han configurado correctamente como un sistema integrado.
Una cuchilla de aire accionada por soplador no requiere alta presión en el sentido de aire comprimido. La guía de QXY describe los sistemas de soplador como sistemas de alto volumen y baja presión, que normalmente operan entre 2 y 6 psi en la entrada de la cuchilla. Esta presión sirve principalmente para compensar las pérdidas en el conducto y la resistencia de la ranura de la cuchilla de aire, a la vez que proporciona un impacto superficial efectivo.
Si se elige el soplador sin tener en cuenta la ranura de la cuchilla de aire, el ancho de la tubería, la distancia de montaje y las pérdidas de la tubería, el resultado puede ser decepcionante en ambos sentidos. El sistema puede ser débil e irregular, o puede consumir más energía de la necesaria y, aun así, dejar agua en el producto.

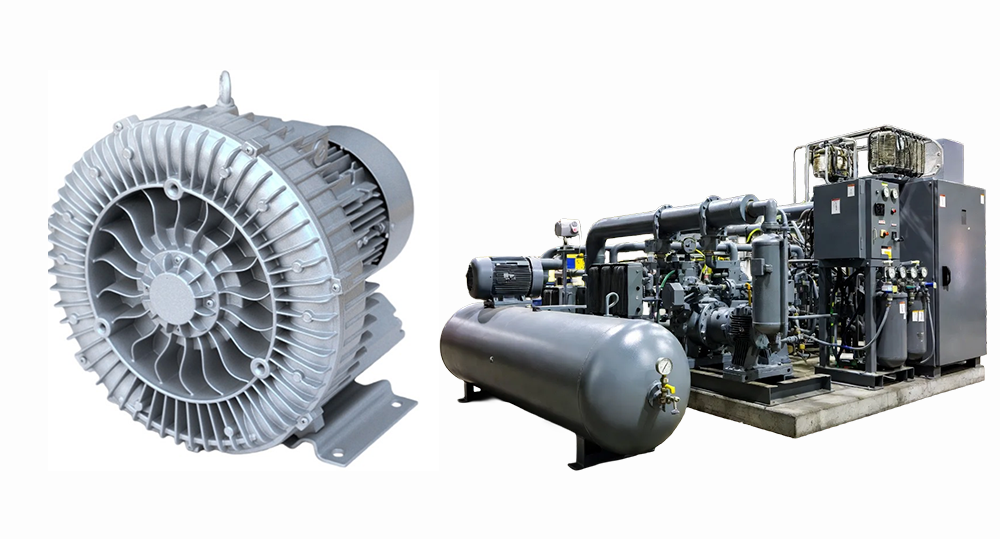

El patrón suele ser el mismo: el soplador se seleccionó a partir de un número sencillo, mientras que la aplicación real depende de varios números que interactúan entre sí.
● Elegir primero la potencia del soplador, antes de definir la separación entre ranuras, la distancia objetivo, el ancho del producto y la velocidad de la línea.
● Considerar únicamente el volumen de flujo de aire e ignorar la presión necesaria para superar las pérdidas en las tuberías y la resistencia de la cuchilla.
● Utilizar un solo soplador para una línea más ancha o compleja sin comprobar si el punto de funcionamiento sigue coincidiendo con la curva del sistema de cuchilla de aire.
● Combinar un soplador con una ranura de cuchilla de aire demasiado ancha para la fuerza de impacto requerida.
● Montar la cuchilla demasiado lejos del producto y luego intentar recuperar el impacto perdido aumentando el tamaño del soplador.
● Ignorar los conductos, la carga del filtro, las fugas o el desequilibrio del colector que roban presión útil antes de que el aire llegue a la cuchilla.
Las guías de ingeniería externas coinciden en este punto. Kaeser señala que los sopladores de cuchilla de aire de baja presión suelen operar entre 3 y 6 psig para compensar las pérdidas del sistema. Paxton advierte que si la curva de rendimiento del soplador y la curva de resistencia de la cuchilla de aire no se diseñan adecuadamente en conjunto, el sistema puede terminar funcionando de manera deficiente, con alta presión, bajo caudal y un secado débil.
Un error común al comprar un producto es suponer que si el secado es deficiente, el ventilador es demasiado pequeño. A veces es cierto, pero no siempre. Un ventilador más grande no garantiza automáticamente un mejor secado de la superficie del producto.
Si la ranura es demasiado ancha, la cuchilla está demasiado lejos o el diseño del conducto desperdicia presión, una mayor potencia del motor puede simplemente generar un flujo de aire menos eficiente en la misma configuración deficiente. El artículo de QXY sobre energía ya señala que los ventiladores sobredimensionados aumentan continuamente el consumo de energía, mientras que la separación de la ranura y la resistencia al flujo de aire afectan significativamente la eficiencia del sistema.
Por eso, un secado deficiente y un alto consumo de energía suelen ir de la mano. Al sistema no le falta esfuerzo, sino eficacia en el paso del producto a través de la cortina de aire.
Una decisión acertada sobre el soplador comienza con el proceso, no con el catálogo de motores. Los ingenieros deben definir primero la tarea de secado y luego seleccionar el soplador adecuado para la boquilla de aire y la instalación.

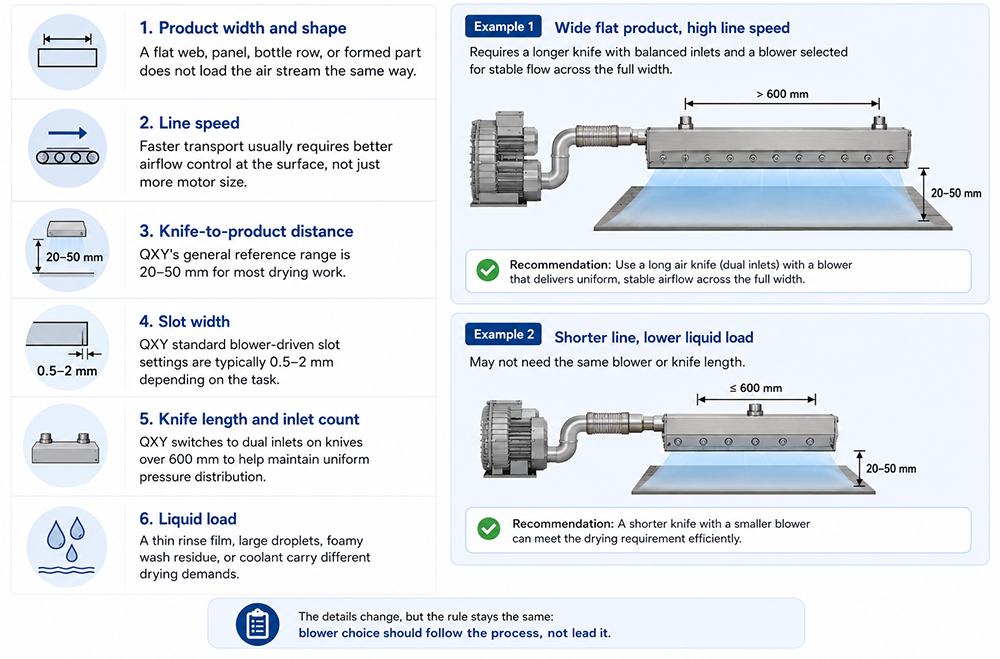

● Ancho y forma del producto: una banda plana, un panel, una fila de botellas o una pieza conformada no distribuyen la corriente de aire de la misma manera.
● Velocidad de línea: un transporte más rápido generalmente requiere un mejor control del flujo de aire en la superficie, no solo un motor de mayor tamaño.
● Distancia entre la cuchilla y el producto: el rango de referencia general de QXY es de 20 a 50 mm para la mayoría de los trabajos de secado.
● Ancho de ranura: Los ajustes de ranura estándar accionados por ventilador QXY suelen ser de 0,5 a 2 mm, dependiendo de la tarea.
● Longitud de la cuchilla y número de entradas: QXY cambia a entradas dobles en cuchillas de más de 600 mm para ayudar a mantener una distribución uniforme de la presión.
● Carga líquida: una fina película de enjuague, gotas grandes, residuos de lavado espumosos o refrigerante conllevan diferentes exigencias de secado.
Por ejemplo, un producto plano y ancho que se procesa a alta velocidad puede requerir una cuchilla más larga con entradas equilibradas y un soplador seleccionado para un flujo estable en todo el ancho. Una línea más corta con menor carga de líquido podría no necesitar el mismo soplador. Los detalles varían, pero la regla sigue siendo la misma: la elección del soplador debe adaptarse al proceso, no condicionarlo.
Antes de reemplazar el ventilador, conviene comprobar si el sistema falla por una verdadera falta de suministro de aire o por una mala instalación. Este paso ahorra tiempo y, a menudo, dinero.
● Compruebe si el secado es deficiente en todo el ancho o solo en ciertas zonas. Las zonas con secado deficiente suelen indicar problemas de equilibrio del flujo de aire, no solo el tamaño del ventilador.
● Mida la distancia real entre la cuchilla y el producto. Muchos sistemas pierden efectividad simplemente porque la cuchilla está montada demasiado lejos.
● Inspeccione el estado de las ranuras, la limpieza del plenum interno, las fugas en los conductos y la carga del filtro antes de cambiar el ventilador.
● Compare el rendimiento en húmedo a diferentes velocidades de línea. Si el secado falla solo a alta velocidad, es posible que el sistema tenga un impacto superficial útil insuficiente en lugar de una cantidad de aire insuficiente.
Este enfoque es importante porque muchas quejas sobre un secado deficiente son, en realidad, problemas de instalación o mantenimiento encubiertos. Una ranura contaminada, un filtro obstruido, un conducto con fugas o una distancia de separación incorrecta pueden hacer que un ventilador del tamaño adecuado parezca insuficiente.
Las especificaciones de referencia de QXY Machinery ya muestran la lógica clave de compatibilidad. Las cuchillas de aire de aluminio estándar accionadas por soplador suelen funcionar con ajustes de ranura de 0,5 a 2 mm, una distancia de trabajo de 20 a 50 mm y una presión de entrada de la cuchilla de 2 a 6 psi. Las cuchillas de más de 600 mm de longitud incorporan entradas dobles para que el flujo de aire se mantenga más equilibrado a lo largo de toda su longitud.
Esto significa que la elección del soplador debe realizarse junto con el ancho de la ranura, la longitud de la cuchilla, el número de entradas y la posición de montaje. En términos de ingeniería, el soplador no se compra por separado, sino que forma parte del sistema de suministro de aire.
Para proyectos que impliquen anchos de tubería inusuales, mayores cargas de líquido, entornos corrosivos o geometrías especiales, QXY Machinery también ofrece soluciones personalizadas en cuanto a longitud, ancho de ranura y configuración de entrada. En la práctica, esto facilita evitar tanto un secado deficiente como un sobredimensionamiento innecesario.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
QXY Machinery fabrica más de 15 tipos estándar de cuchillas de aire , incluyendo configuraciones de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, anillo, tornado, orificio pequeño y doble cara. La empresa también ofrece longitudes personalizadas de hasta 6 metros, anchos de ranura personalizados, patrones de orificios personalizados y configuraciones de entrada personalizadas cuando los diseños estándar no son suficientes.
Para líneas de secado con cuchillas de aire, QXY Machinery puede ayudar a revisar la longitud de la cuchilla, el ajuste de las ranuras, la disposición de la entrada, la selección del material y la compatibilidad del soplador antes de la selección final. Esto facilita la construcción de un sistema que logre el impacto superficial requerido sin desperdiciar energía.
P: ¿Cuál es el error más común al dimensionar un soplador de cuchilla de aire?
A: El error más común es dimensionar el ventilador basándose únicamente en la potencia del motor o el caudal de aire anunciado, en lugar de tener en cuenta el caudal de aire, la presión, la ranura, las pérdidas en el conducto y la distancia objetivo como un solo sistema.
P: ¿Puede un soplador de gran tamaño seguir produciendo un secado deficiente?
R: Sí. Si la ranura, la tubería, la distancia de separación o el equilibrio del flujo de aire son incorrectos, un soplador más grande puede desperdiciar energía sin mejorar el impacto real en la superficie del producto.
P: ¿Cuánta presión suele necesitar una cuchilla de aire accionada por soplador?
R: Muchos sistemas industriales de cuchillas de aire funcionan a una presión de entre 2 y 6 psi en la entrada de la cuchilla. El requisito exacto depende de la ranura, la geometría de la línea y el objetivo de secado.
P: ¿Por qué se debilita el secado cuando el cuchillo está montado demasiado lejos?
R: Porque la velocidad disminuye antes de que el aire alcance la superficie. Cuanto más lejos deba recorrer el aire, más se dispersará la corriente y menor será la fuerza de corte útil que llegue al producto.
P: ¿Debo reducir el ancho de la ranura antes de aumentar el tamaño del ventilador?
R: En muchos casos, sí. El artículo de QXY sobre energía señala que la separación entre las ranuras, la velocidad del aire y la potencia del ventilador están estrechamente relacionadas. Una mejor configuración de las ranuras puede mejorar el secado de forma más eficiente que simplemente aumentar el tamaño del motor.
P: ¿Cuándo debería una cuchilla de aire larga utilizar entradas dobles?
R: QXY suele utilizar entradas dobles en cuchillas de más de 600 mm de longitud para que la presión se mantenga más equilibrada de un extremo a otro de la cuchilla.
P: ¿Qué debo preparar antes de solicitar ayuda para encontrar el soplador adecuado?
A: Prepare la longitud de la cuchilla, el ancho de la ranura, el ancho del producto, la velocidad de la línea, la distancia objetivo, el tipo de líquido, la disposición de los conductos, el estado del filtro y fotos o dibujos de la zona de instalación.
