Las fábricas no comparan las herramientas neumáticas por razones académicas. Las comparan porque las etiquetas fallan, la codificación se emborrona, el agua de enjuague se acumula en el borde de la hoja o la línea funciona más lento de lo debido. En una línea de secado ancha, estos problemas suelen deberse a dos causas: el flujo de aire no cubre todo el ancho o no lo alcanza de manera uniforme.
Por eso es importante la comparación entre la boquilla y el chorro de aire. Ambos pueden mover agua y escombros, y ambos pueden ser útiles. Sin embargo, no generan el mismo patrón de flujo de aire ni funcionan igual cuando la superficie objetivo es amplia.
Si el producto es una tira, lámina, panel, bobina, cinta transportadora llena de contenedores o cualquier otro objeto de gran tamaño, una elección incorrecta puede generar zonas secas, zonas húmedas, altos costos de aire comprimido e innumerables pequeños ajustes en la línea de producción.

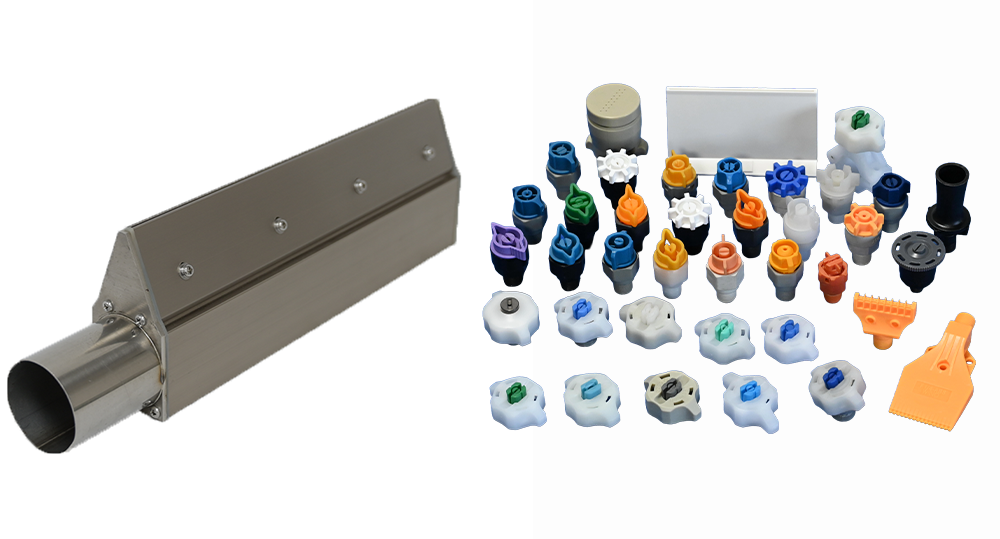

La guía de QXY sobre cuchillas de aire explica la diferencia con total claridad: una boquilla normal expulsa aire en un punto, mientras que una cuchilla de aire lo hace en una línea larga y uniforme a lo largo de todo el ancho del producto. Esta diferencia en el patrón de descarga es la clave de esta comparación.
Una boquilla de aire se entiende mejor como una herramienta puntual. Crea un chorro concentrado. Este chorro puede ser redondo o en forma de abanico, pero cubre un área localizada definida. Si necesita tratar una superficie más amplia, generalmente necesitará varias boquillas en fila, además de una separación y superposición cuidadosas.
Una cuchilla de aire es una herramienta lineal. Su cámara y ranura están diseñadas para distribuir el flujo de aire a lo largo de todo el cuerpo. En una cuchilla bien diseñada, la descarga se mantiene uniforme de un extremo al otro. QXY describe esto como la igualación de presión y velocidad a lo largo de la ranura, mientras que Air Control Industries lo denomina equilibrio de aire sin puntos de alta ni baja presión.
Para el secado de superficies extensas, la principal tarea de ingeniería no consiste solo en generar un flujo de aire rápido, sino en crear un flujo de aire útil a lo largo de todo el ancho de la superficie a secar. Ahí es donde las cuchillas de aire suelen tener ventaja.
● Una cortina de aire larga y continua en lugar de muchos puntos de impacto separados.
● Flujo de aire más uniforme a lo ancho del producto, lo que ayuda a prevenir franjas húmedas y franjas secas.
● Configuración más sencilla, ya que un solo cuerpo puede reemplazar un conjunto de múltiples boquillas.
● Se adapta mejor a los sistemas accionados por soplador, que normalmente funcionan a una presión de entre 2 y 6 psi en la entrada de la cuchilla y cuyo funcionamiento resulta más económico que el soplado con aire comprimido a largo plazo.
● Menor riesgo de zonas muertas entre los puntos de descarga cuando la superficie es laminar, plana o está en continuo movimiento.
La guía de boquillas externas apunta en la misma dirección. La guía de secado de boquillas separa las boquillas puntuales, los conjuntos de chorro plano y las cuchillas de aire según la geometría de cobertura, y describe explícitamente las cuchillas de aire como la opción de mayor uniformidad para el secado en cintas transportadoras de ancho completo, películas, bobinas, láminas continuas y tiras.
La energía también es importante. QXY afirma que las cuchillas de aire accionadas por soplador proporcionan un alto volumen de aire a baja presión y, por lo general, su funcionamiento resulta mucho más económico que el del aire comprimido para el secado industrial. Esto no significa que cada estación de boquillas sea un derroche. Significa que el secado amplio y continuo suele resultar costoso si se utilizan numerosos chorros de aire comprimido para imitar de forma más uniforme el efecto que produce una sola cuchilla de aire correctamente especificada.
Una boquilla no es una simple cuchilla de aire. Es una herramienta diferente. En algunos trabajos, el chorro concentrado es justo lo que se necesita. El secado de superficies extensas no suele ser uno de esos trabajos, pero muchas líneas de producción aún incluyen zonas más pequeñas donde las boquillas resultan más útiles.
● Piezas complejas con agujeros, esquinas, huecos o cavidades donde un chorro puntual concentrado debe alcanzar un área específica.
● Trabajos cortos y locales donde solo se necesita soplar aire en una zona estrecha.
● Estaciones de baja actividad o intermitentes donde una pequeña instalación de aire comprimido es más sencilla que la instalación de un sistema de soplado.
● Trabajos de prototipado o estaciones de productos mixtos donde los operarios cambian constantemente el área objetivo.
● Eliminación de virutas o refrigerante de gran tamaño, donde el impacto concentrado en un punto importa más que la uniformidad del ancho.
Esto es especialmente cierto en piezas mecanizadas, fundidas y productos irregulares. Si el agua o el refrigerante se acumulan en un orificio, cavidad o hueco, un chorro puntual puede ser más eficaz que una cortina de aire de ancho completo. En estos casos, la comparación no debe plantearse como mejor o peor en general, sino como mejor o peor para la geometría específica.

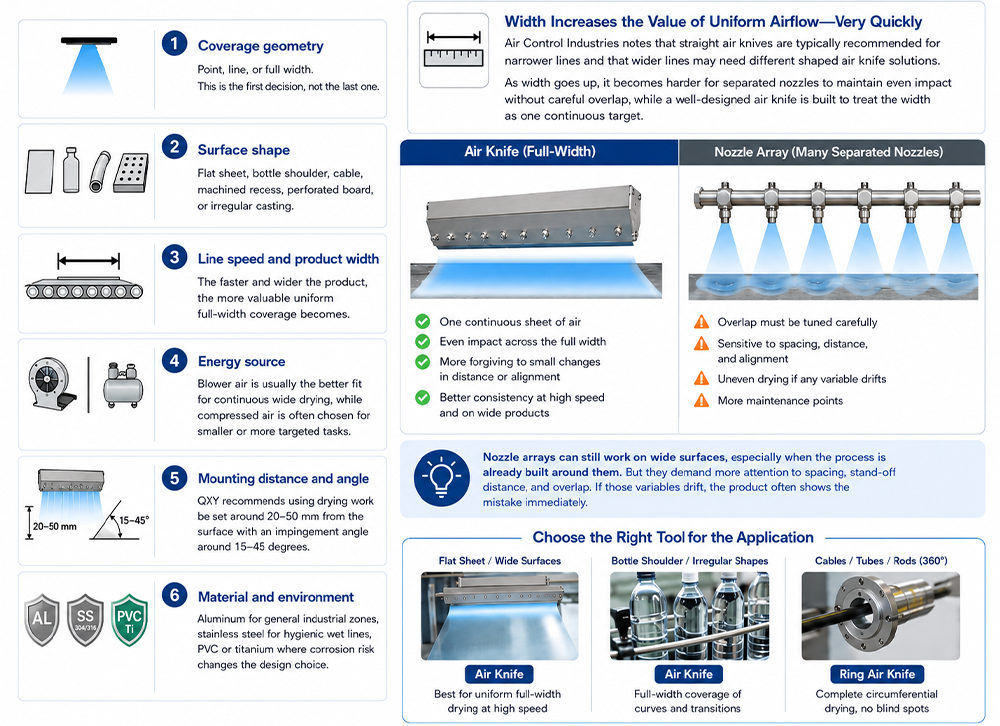

Una comparación útil no se limita al tipo de producto. Los ingenieros deben tomar la decisión basándose en un conjunto reducido de factores prácticos que afectan la calidad del secado, el costo operativo y la dificultad de instalación.
● Geometría de cobertura: punto, línea o ancho completo. Esta es la primera decisión, no la última.
● Forma de la superficie: lámina plana, hombro de botella, cable, hueco mecanizado, placa perforada o fundición irregular.
● Velocidad de la línea y ancho del producto: cuanto más rápido y ancho sea el producto, más valiosa será la cobertura uniforme de ancho completo.
● Fuente de energía: el aire comprimido suele ser la opción más adecuada para el secado continuo de grandes superficies, mientras que el aire comprimido se suele elegir para tareas más pequeñas o específicas.
● Distancia y ángulo de montaje: QXY recomienda que la mayoría de los trabajos de secado se realicen a una distancia de entre 20 y 50 mm de la superficie, con un ángulo de incidencia de entre 15 y 45 grados.
● Material y entorno: aluminio para zonas industriales generales, acero inoxidable para líneas húmedas higiénicas, PVC o titanio donde el riesgo de corrosión modifique la elección del diseño.
Un detalle es más importante de lo que muchos compradores esperan: el ancho aumenta rápidamente el valor de un flujo de aire uniforme. Air Control Industries señala que las cuchillas de aire rectas se recomiendan generalmente para tuberías más estrechas, mientras que las tuberías más anchas pueden requerir soluciones con formas diferentes. La idea principal es simple: a medida que aumenta el ancho, resulta más difícil para las boquillas separadas mantener un impacto uniforme sin una superposición precisa, mientras que una cuchilla de aire bien diseñada está construida para tratar el ancho como un objetivo continuo.
Los conjuntos de boquillas pueden seguir funcionando en superficies amplias, sobre todo cuando el proceso ya está diseñado para ello. Sin embargo, requieren mayor atención al espaciado, la distancia de separación y la superposición. Si estas variables varían, el producto suele evidenciar el error de inmediato.
Las cuchillas de aire estándar de aleación de aluminio de QXY Machinery están diseñadas para trabajos de soplado y secado amplios y lineales. El rango de ranura estándar es de 0,5 a 2 mm, las longitudes estándar alcanzan los 1000 mm, las longitudes personalizadas llegan hasta los 6 metros y las cuchillas de más de 600 mm utilizan entradas dobles para mantener el equilibrio del flujo de aire. Estos son precisamente los detalles que importan cuando un cliente seca una superficie amplia en lugar de un elemento localizado.
Para el secado general de superficies planas, la cuchilla de aire recta suele ser la mejor opción. Si el ancho es grande, la geometría es irregular o el producto es redondo en lugar de plano, QXY también ofrece configuraciones personalizadas como anulares, tornado, de orificio pequeño, de acero inoxidable, PVC y otras. Esto es importante porque algunas líneas comienzan con un problema de secado en línea recta y ancha, y luego se convierten en un problema de geometría después de la instalación.
Entonces, ¿cuál es mejor para el secado de superficies extensas? En la mayoría de los casos, la respuesta es la cuchilla de aire. Proporciona el flujo de aire que la tarea requiere: una cobertura amplia, uniforme y de ancho completo. Las boquillas de aire siguen siendo importantes, pero principalmente cuando la superficie no presenta un problema de secado extenso o cuando el proceso requiere un impacto específico en lugar de un control uniforme del ancho.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
QXY Machinery suministra cuchillas de aire de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, tipo anillo, tornado, de orificio pequeño y de doble cara para industrias como la de PCB, vidrio LCD, bebidas, procesamiento de alimentos, farmacéutica, impresión, textil y fabricación de hardware. La empresa también ofrece longitudes, anchos de ranura, patrones de orificios y configuraciones de entrada personalizadas cuando la línea requiere una solución más específica.
Para proyectos de secado de gran superficie, QXY Machinery puede ayudar a analizar el ancho del producto, la velocidad de la línea, la fuente de aire, los requisitos del material, la distancia de separación y el ángulo de montaje antes de la selección final. Esto facilita la decisión sobre si una cuchilla de aire estándar, un sistema de boquillas o una configuración personalizada es la más adecuada.
P: ¿Es lo mismo una cuchilla de aire que una boquilla de aire?
R: No. Una boquilla de aire expulsa un chorro concentrado en un punto. Una cuchilla de aire produce una lámina de aire larga y continua que abarca una línea más amplia. Ambas herramientas resuelven problemas de cobertura diferentes.
P: ¿Cuál es mejor para el secado de superficies extensas?
R: En la mayoría de los casos, una espátula de aire comprimido es mejor. Las superficies anchas necesitan una cobertura uniforme en todo su ancho. Precisamente para eso está diseñada una espátula de aire comprimido.
P: ¿Por qué a veces los conjuntos de boquillas dejan franjas húmedas?
R: Porque cada boquilla cubre solo una parte del ancho. Si el espaciado, la superposición, la presión o la distancia de separación no son correctos, los espacios entre los patrones se manifiestan como un secado irregular.
P: ¿Cuándo debo seguir eligiendo boquillas de aire?
A: Elija boquillas cuando necesite un soplado selectivo en agujeros, huecos o una zona localizada muy pequeña, o cuando el trabajo sea corto y un sistema completo de cuchilla de aire accionado por soplador no sea necesario.
P: ¿Un cuchillo de aire comprimido siempre consume menos energía?
R: No siempre en todas las aplicaciones pequeñas, pero para el secado continuo de grandes superficies, los sistemas de cuchillas de aire accionadas por soplador suelen ser mucho más económicos que el soplado con aire comprimido a largo plazo.
P: ¿Qué ancho puede cubrir una cuchilla de aire QXY estándar?
A: Las longitudes estándar de QXY incluyen 150, 300, 450, 600, 800 y 1000 mm, con longitudes personalizadas disponibles de hasta 6 metros según el proyecto.
P: ¿Qué ocurre si la superficie es ancha pero no plana?
A: Ahí es donde la decisión se vuelve más específica. Una cuchilla de aire recta aún puede funcionar, pero algunas aplicaciones requieren una geometría diferente, como configuraciones en anillo, tornado o de doble cara, para mantener un flujo de aire efectivo sobre la forma real de la superficie.
