En la fabricación de placas de circuito impreso (PCB), el flujo de aire suele considerarse una función auxiliar hasta que surgen problemas de calidad. En realidad,  el flujo de aire controlado por la cuchilla   influye directamente en el control del espesor de la soldadura, la eficiencia del secado, la limpieza de la superficie y la fiabilidad a largo plazo en las líneas de procesamiento húmedo horizontales. Para los fabricantes B2B, la estabilidad del flujo de aire no es una cuestión teórica; afecta al rendimiento, a las tasas de retrabajo y a la continuidad de la producción.

El contenido técnico de alta calidad sobre este tema comparte características claras. Vincula el flujo de aire con defectos específicos, se centra en etapas de proceso definidas, como HASL y el secado posterior al enjuague, y explica cómo los parámetros ajustables se traducen en resultados medibles. Este artículo sigue ese enfoque, ofreciendo una perspectiva práctica del comportamiento del flujo de aire y los factores de decisión relevantes para la producción de PCB y la adquisición de equipos.

Por qué el flujo de aire es importante en las líneas de procesamiento húmedo horizontal de PCB

Las líneas de procesamiento húmedo horizontales exponen las placas de circuito impreso a un contacto repetido con líquidos, incluyendo tratamiento químico, enjuague, recubrimiento de soldadura y acondicionamiento de la superficie. Tras cada etapa, el líquido residual debe eliminarse de forma controlada.  Un sistema de chorro de aire   actúa como regulador final, determinando si el líquido se elimina por completo o si se arrastra al siguiente proceso.

Desde una perspectiva física, el flujo de aire aplica una fuerza de cizallamiento para superar la tensión superficial. Si la energía del flujo de aire es insuficiente, el líquido permanece en las vías, los bordes de las almohadillas y las texturas de la superficie. Si el flujo de aire es excesivo o está mal dirigido, se producen salpicaduras y redeposición. En ambos casos, los defectos aparecen aguas abajo, en lugar de en la propia estación de flujo de aire, lo que dificulta el análisis de la causa raíz.

Debido a este efecto retardado, los problemas de flujo de aire suelen atribuirse erróneamente a la química o a los materiales. Los equipos de producción tratan cada vez más el control del flujo de aire como una variable de rendimiento, en lugar de como una simple ayuda para el secado.

Para controlar eficazmente el espesor de la soldadura,  se debe minimizar la sombra que el flujo de aire proyecta sobre la PCB , ya que una distribución desigual del aire puede provocar que queden gotas en la placa. Ajustar el flujo de aire es crucial para eliminar el puenteo de soldadura HASL , un defecto común causado por una presión de aire insuficiente o cuchillas de aire desalineadas. Al ajustar el flujo de aire para HASL, es importante considerar la alineación de la cuchilla de aire del sistema para la PCB . El ángulo, la presión y la distancia del flujo de aire a la placa deben estar equilibrados para garantizar una soldadura uniforme. El mantenimiento rutinario del  sistema de mantenimiento de la cuchilla de aire del proceso húmedo de PCB es esencial para garantizar resultados consistentes a lo largo del tiempo, evitando defectos como el adelgazamiento excesivo o el puenteo.

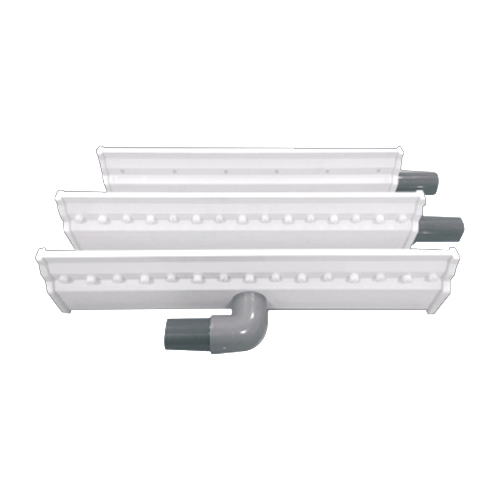

 Integración de productos  de Shenzhen Qixingyuan Machinery Equipment Co., Ltd. (Qixingyuan) . En las líneas de PCB prácticas, el rendimiento del flujo de aire depende de más que solo el cuerpo de la cuchilla de aire. Qixingyuan suministra cuchillas de aire  junto con repuestos para el segmento húmedo, como  productos de limpieza y pulverización ,  rodillos de retención de agua y  rodillos transportadores , lo que permite un transporte estable de las placas y una interacción predecible del flujo de aire dentro de las líneas de procesamiento húmedo horizontales. Estas soluciones integradas abordan problemas comunes como la eliminación desigual de líquidos al garantizar un posicionamiento preciso de las placas, lo que puede reducir las tasas de retrabajo hasta en un 15 % y mejorar la consistencia del rendimiento mediante ajustes de alineación con seguimiento de datos.

Flujo de aire con cuchilla de aire en HASL: impacto en el  espesor de la soldadura y defectos

En el proceso HASL, la soldadura fundida recubre la superficie de la placa de circuito impreso antes de que el exceso de soldadura se elimine mediante  cuchillas de aire caliente opuestas . El espesor final de la soldadura depende del equilibrio entre las condiciones de soldadura y  los parámetros del flujo de aire de las cuchillas  . Entre los factores ajustables, el flujo de aire es el más sensible y el que con mayor frecuencia se utiliza incorrectamente.

El flujo de aire determina la eficacia con la que la soldadura drena de las superficies de las almohadillas y los orificios metalizados. Un flujo de aire bajo produce capas de soldadura gruesas o irregulares, mientras que un flujo excesivo puede provocar salpicaduras, puentes o un adelgazamiento excesivo de la soldadura. Un error operativo común es ajustar únicamente la presión del aire, asumiendo que es el control principal.

En la práctica, la eficacia del flujo de aire depende de tres variables interrelacionadas: presión, ángulo y distancia a la placa. El ángulo influye en cómo se desplaza la soldadura de la superficie. La distancia determina cuánta velocidad llega a la película de soldadura. La presión establece la fuerza disponible. Ajustar una variable sin las demás a menudo desplaza los defectos en lugar de eliminarlos .

Para ajustar correctamente el flujo de aire, comience configurando el ángulo de la cuchilla de aire entre 45 y 60 grados para obtener una fuerza de corte óptima, mantenga una distancia de 5 a 10 mm de la superficie de la placa y calibre la presión entre 2 y 4 bares según el grosor de la placa. Para el mantenimiento, inspeccione trimestralmente el desgaste de los bordes de la cuchilla y reemplace los sellos si la caída de presión supera el 10 %, evitando así defectos como la formación de puentes de soldadura HASL.

Las líneas HASL con experiencia ajustan el flujo de aire como un sistema, sincronizando los parámetros con el grosor de la placa, la densidad de componentes y la velocidad de la cinta transportadora. Este enfoque produce un grosor de soldadura más estable en todas las combinaciones de productos.

Integración de productos Qixingyuan.  Los entornos HASL implican altas temperaturas y exposición a productos químicos.  Las cuchillas de aire Qixingyuan  se posicionan como repuestos para el segmento húmedo, adecuados para dichas condiciones. Para mantener la repetibilidad del flujo de aire, Qixingyuan también suministra  productos de medición y control  , así como  componentes de transmisión mecánica  que ayudan a preservar la alineación y el movimiento constante de la cinta transportadora durante el funcionamiento continuo.  Estos productos resuelven problemas como la desalineación térmica, que puede provocar un espesor de soldadura irregular, y ofrecen beneficios como una reducción del 20 % en las tasas de defectos gracias a la monitorización de presión integrada, que proporciona datos en tiempo real para el mantenimiento predictivo.

Pasos para ajustar el flujo de aire en HASL

Flujo de aire más allá de HASL: secado después de procesos húmedos

Fuera de HASL,  el flujo de aire con cuchilla de aire  se utiliza ampliamente para el secado después de las etapas de enjuague y limpieza. La calidad del secado influye en algo más que la apariencia. La humedad residual puede atrapar la contaminación iónica, aumentar el riesgo de corrosión e interferir con los procesos de recubrimiento o ensamblaje.

El secado con chorro de aire se basa en un flujo de aire direccional de alta velocidad en lugar de calor. Este método es eficiente, pero sensible a la geometría. Una mala alineación crea zonas de sombra donde se acumulan gotas. Un flujo de aire excesivo puede convertir las gotas en una fina niebla, lo que permite que la humedad o los residuos se depositen en otras partes del tablero.

El rendimiento del secado se evalúa mejor mediante indicadores operativos que mediante la simple inspección visual. Las plantas que controlan el tiempo de secado por placa, la atribución de defectos y la frecuencia de retrabajo suelen encontrar una fuerte correlación entre la estabilidad del flujo de aire y el rendimiento.

Para realizar ajustes, optimice la alineación de la cuchilla de aire para la placa de circuito impreso (PCB) asegurando una cobertura uniforme a lo largo del ancho de la placa, generalmente con un ángulo de 30 a 45 grados, y mantenga la velocidad del flujo de aire entre 25 y 35 m/s. El mantenimiento consiste en comprobar si hay obstrucciones cada dos semanas y lubricar las piezas móviles para evitar tiempos de inactividad.

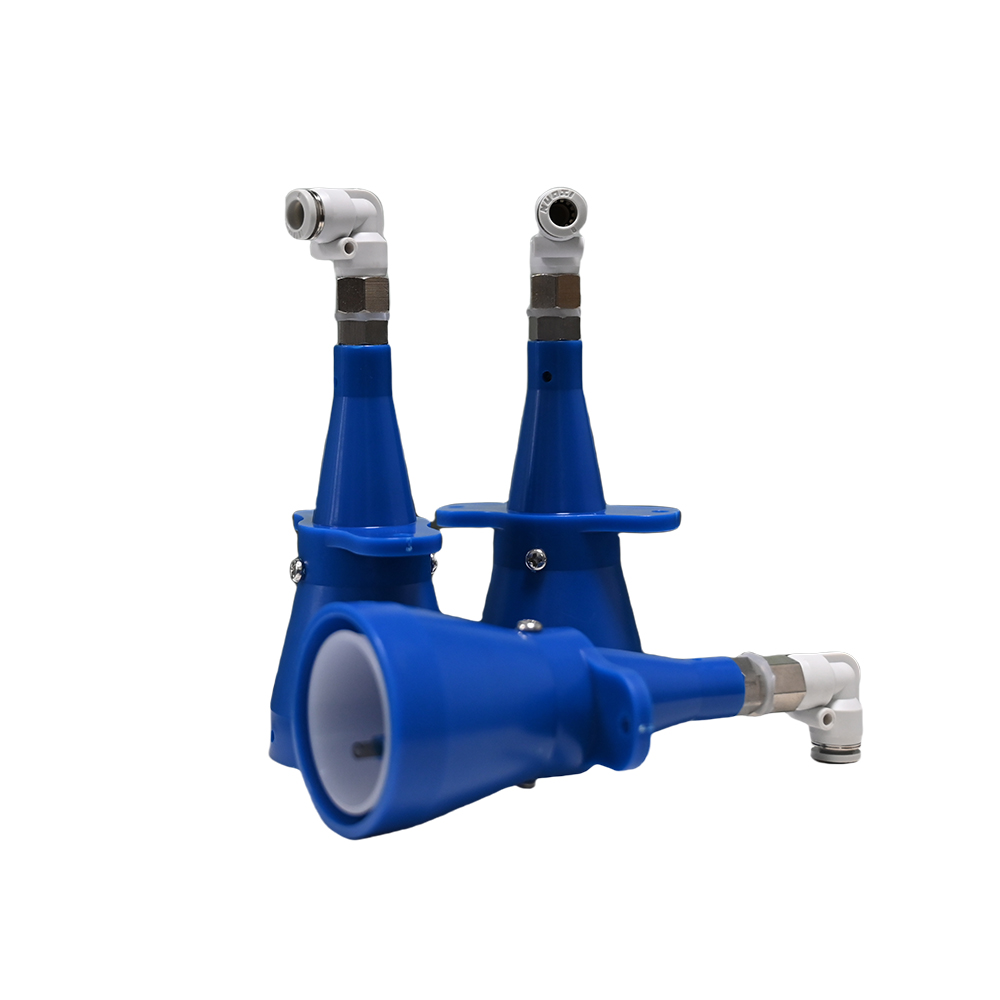

 Las condiciones previas al flujo de aire también son importantes. Las boquillas de pulverización desgastadas ,  los filtros obstruidos o un enjuague irregular aumentan la carga de líquido que el flujo de aire debe eliminar. Muchos problemas de secado se originan por la degradación de los componentes de limpieza, más que por fallos en el sistema de flujo de aire.

Integración de productos Qixingyuan.  Para las secciones de secado húmedo de PCB, Qixingyuan suministra  cuchillas de aire  para la eliminación de líquidos sin contacto, complementadas con  productos de limpieza y pulverización,  así como  componentes relacionados con filtros . Esta combinación ayuda a crear condiciones estables donde el flujo de aire puede funcionar de manera constante, en lugar de compensar la variabilidad aguas arriba.  Al abordar problemas como la obstrucción de los filtros que provoca un arrastre excesivo de líquido, estas soluciones pueden lograr tiempos de secado hasta un 25 % más rápidos y una reducción medible del 10-15 % en fallas relacionadas con la corrosión, respaldada por datos de rendimiento de sensores de flujo integrados.

Diagnóstico de defectos relacionados con el flujo de aire en líneas de PCB

Los defectos relacionados con el flujo de aire suelen desarrollarse gradualmente. Un diagnóstico eficaz vincula los síntomas con el comportamiento del flujo de aire en lugar de con ajustes aislados del equipo. Los problemas más frecuentes relacionados con el flujo de aire observados en las líneas húmedas de PCB incluyen:

Espesor desigual de la soldadura HASL o formación de puentes debido a una desalineación del flujo de aire.

Gotas residuales o marcas de secado debidas al sombreado del flujo de aire o a una cizalladura insuficiente.

Aumento de las tasas de defectos en todos los turnos, vinculado al desgaste mecánico o a cambios en la configuración manual.

Estos problemas rara vez se resuelven solo con cambios de presión. Para abordarlos, implemente medidas de diagnóstico como el uso de sondas de velocidad para mapear la distribución del flujo de aire y ajustar la alineación para lograr uniformidad en la PCB. Para el mantenimiento continuo de la cuchilla de aire del proceso húmedo de PCB, programe verificaciones de vibración mensuales para detectar desgaste prematuro.

La estabilidad a largo plazo requiere alineación mecánica, sistemas de pulverización limpios y una geometría de transporte uniforme. Las plantas que integran la verificación del flujo de aire en el mantenimiento preventivo suelen experimentar menos defectos recurrentes y una recuperación más rápida tras los cambios de producción.

Integración de productos Qixingyuan.  Muchas inestabilidades del flujo de aire se originan por rodillos, bujes o piezas de transmisión desgastadas que alteran la posición de la placa con respecto a la cuchilla de aire. Qixingyuan suministra  rodillos transportadores ,  discos de rueda ,  bujes y  consumibles  que se reemplazan comúnmente durante el mantenimiento preventivo, lo que ayuda a mantener las condiciones físicas necesarias para un flujo de aire eficaz. Estos componentes abordan las causas raíz, como la degradación de los rodillos que provoca desalineación, lo que se traduce en beneficios cuantificables, como una extensión del 30 % en el tiempo de actividad del equipo y una reducción del 18 % en la atribución de defectos mediante programas de mantenimiento con registro de datos.

Cómo deben evaluar los compradores B2B las soluciones de cuchillas de aire

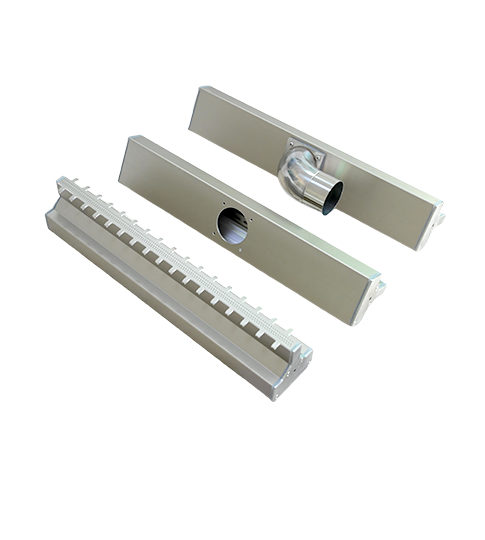

Cuchillo de aire de aleación de aluminio.
