El secado industrial rara vez se ve limitado únicamente por el volumen de aire. Muchas líneas ya cuentan con suficiente capacidad de soplado, pero aun así queda agua en un borde de la pieza, las etiquetas no se adhieren correctamente, la calidad del recubrimiento varía o los operarios reducen constantemente la velocidad de la cinta transportadora para proteger el rendimiento. En muchos de estos casos, el verdadero problema no es la falta de aire, sino su distribución irregular.
La uniformidad del flujo de aire en la cuchilla de aire implica que el aire sale de la ranura completa con prácticamente la misma velocidad y presión de un extremo a otro. Cuando este perfil se mantiene equilibrado, el producto recibe la misma fuerza de secado en todo su ancho. Cuando el perfil no está equilibrado, una zona se sobreexpone mientras que otra permanece húmeda. El resultado es un secado inestable, mayor necesidad de reprocesamiento y un control del proceso más complejo.
Esto es importante porque el secado industrial es un proceso superficial. El agua, el líquido de enjuague, el limpiador o las partículas finas deben eliminarse de la superficie en una dirección predecible. Una capa de aire lisa y uniforme cumple bien esta función. Una capa de aire irregular no.

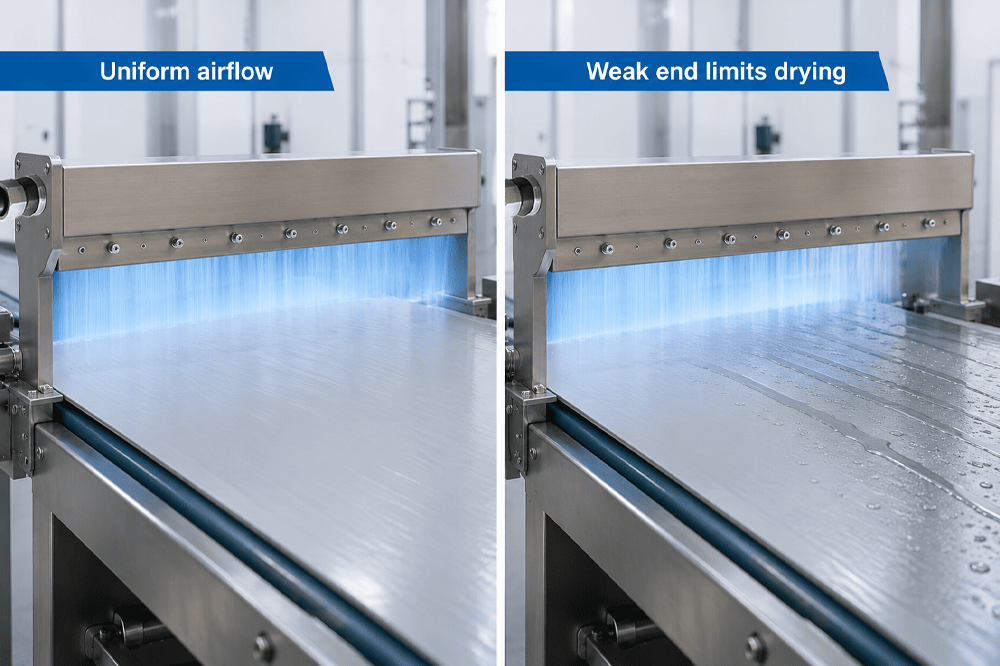

Una línea de producción no se preocupa por el flujo de aire promedio. Reacciona al punto más débil. Si el centro de la cuchilla es fuerte pero un extremo es débil, este último se convierte en el límite de la velocidad y la calidad de la línea. Por eso, la uniformidad del flujo de aire es tan importante en el secado industrial.
Cuando el flujo de aire es uniforme, la película de agua se rompe de manera consistente y se mueve en la misma dirección a lo largo de toda la superficie. Cuando el flujo de aire es irregular, la superficie se seca a ritmos diferentes. Algunas zonas se secan antes, mientras que otras aún contienen gotas. Esta diferencia genera problemas visibles e invisibles.
● Rayas o gotas de humedad que quedan en un lado del producto.
● Diferentes resultados de secado entre el centro y los bordes.
● Defectos en la etiqueta, impresión, recubrimiento o adhesivo causados por agua que queda en la superficie.
● Los operarios aumentan la presión para fijar una zona húmeda, lo que provoca salpicaduras o desplazamiento del producto en otras partes.
● Mayor consumo de energía sin una mejora proporcional en la calidad del secado.
En otras palabras, la uniformidad está directamente relacionada con la calidad del producto, la estabilidad del proceso y la eficiencia energética. Un cuchillo equilibrado permite a los ingenieros trabajar más cerca del límite real del proceso, en lugar de crear un margen de seguridad alrededor de un borde débil.
La primera causa es el diseño interno. Un buen plenum distribuye el aire antes de la descarga. QXY describe el cuerpo de la cuchilla de aire como una cámara diseñada para igualar la presión y la velocidad desde los puntos de entrada hasta cada posición a lo largo de la ranura. Si esa igualación es deficiente, el patrón de descarga también lo será.
La segunda causa es la configuración del sistema. Incluso una cuchilla de aire bien diseñada puede tener un rendimiento deficiente si el ventilador, el conducto, el filtro y la entrada no están equilibrados. Las cuchillas largas son especialmente sensibles. Por eso, QXY utiliza entradas dobles en cuchillas de más de 600 mm.
● Geometría del plenum que no iguala la presión antes de que el aire llegue a la ranura.
● Un cuerpo de cuchilla alargado alimentado por muy pocas entradas, lo que deja el extremo más alejado con flujo insuficiente.
● Variación en la separación de las ranuras causada por un mecanizado deficiente, daños o un ajuste incorrecto.
● Conducto desequilibrado, selección del soplador o disposición del colector aguas arriba de la cuchilla
● Distancia o ángulo incorrectos entre el cuchillo y el producto, lo que modifica la fuerza de impacto en la superficie objetivo.
● Carga del filtro, fugas o turbulencias introducidas por piezas de máquinas cercanas
La última fuente de contaminación es el propio entorno de producción. Si la cuchilla está montada demasiado lejos, apunta en un ángulo incorrecto o está expuesta a fuertes corrientes de aire provenientes de equipos cercanos, la lámina de aire llega al producto de forma distorsionada. La cuchilla puede ser uniforme en la ranura, pero no en la superficie de trabajo.
La uniformidad es una cuestión de diseño, pero también de configuración. Unos pocos parámetros básicos influyen considerablemente en el resultado final del secado.
● Separación de ranuras: Las cuchillas de aire estándar QXY suelen estar ajustadas a 0,5-2 mm, según la aplicación.
● Uniformidad del flujo de aire: Las cuchillas de aire de aleación de aluminio QXY están calibradas con una tolerancia de aproximadamente más o menos 5 % a lo largo de toda su longitud.
● Presión de trabajo: los sistemas accionados por soplador suelen funcionar a una presión de entre 2 y 6 psi en la entrada de la cuchilla.
● Distancia entre la cuchilla y el producto: 20-50 mm es el rango de trabajo habitual para la mayoría de las aplicaciones de secado.
● Ángulo de impacto: de 15 a 45 grados en la dirección del movimiento, lo que ayuda a desviar el agua en lugar de empujarla hacia atrás.
● Configuración de la entrada: QXY utiliza una entrada en cuchillas de hasta 600 mm y entradas dobles en cuchillas más largas para ayudar a preservar el equilibrio.
Estas cifras no son solo detalles del catálogo. Describen el rango de operación en el que una lámina de aire laminar de alto impacto aún puede alcanzar la superficie objetivo con la fuerza adecuada. Una vez que la configuración se sale de ese rango, la falta de uniformidad suele hacerse visible en la línea.

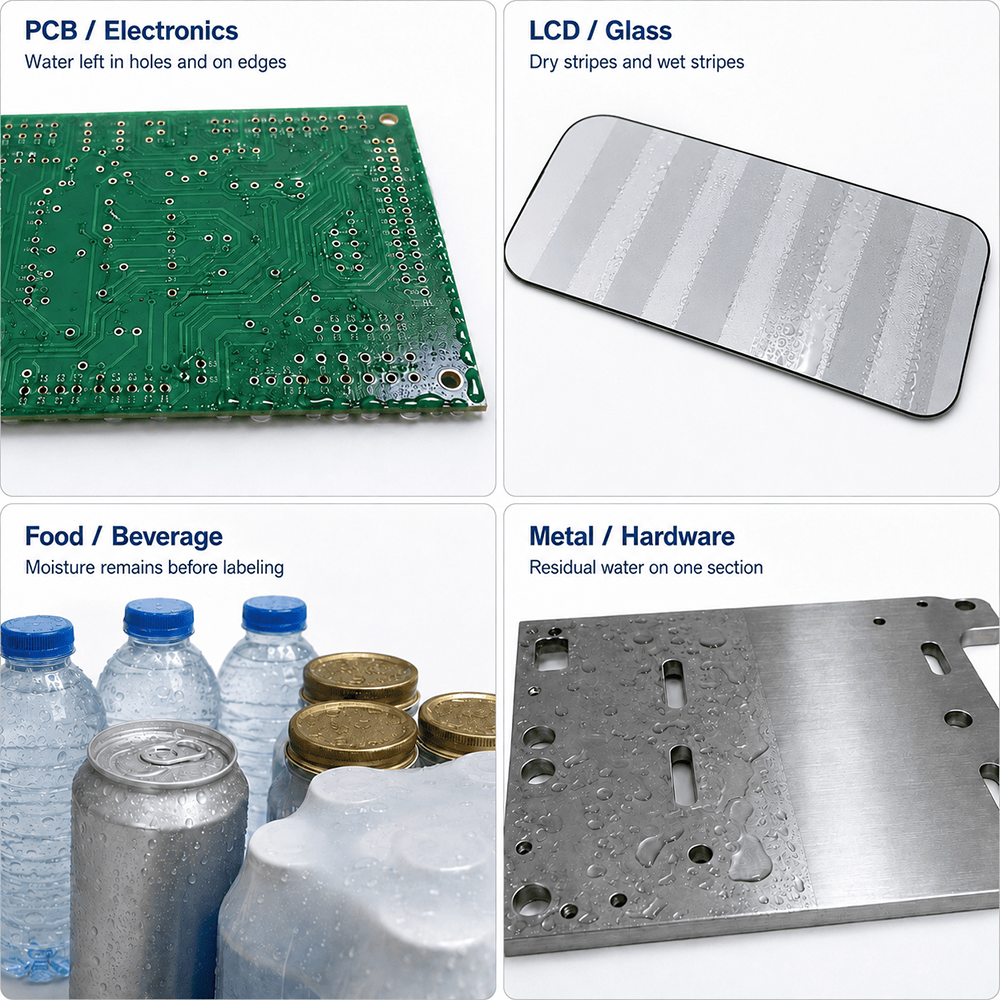

Toda aplicación de secado se beneficia de un flujo de aire equilibrado, pero algunos procesos toleran mucho menos las variaciones que otros. Cuanto más ancho sea el producto, más delgada la película líquida restante o más sensible sea el paso posterior, mayor será la importancia de la uniformidad.
● Líneas de PCB y electrónica: un flujo de aire irregular deja agua en los orificios pasantes, alrededor de las almohadillas y en los bordes de la placa. Esto puede afectar la limpieza, la adhesión posterior y la fiabilidad a largo plazo.
● Líneas de limpieza de LCD y vidrio: QXY señala que un equilibrio deficiente del flujo de aire puede crear franjas secas y franjas húmedas en sustratos anchos, que posteriormente se manifiestan como falta de uniformidad en el recubrimiento.
● Líneas de producción de alimentos y bebidas : los hombros de las botellas, las tapas de las latas, las tapas y las superficies de los envases se secan a ritmos diferentes cuando el flujo de aire es irregular. Esto provoca problemas con el etiquetado y la transferencia de humedad a las zonas de envasado.
● Metal, herrajes y fabricación en general: un soplado inconsistente puede dejar refrigerante o agua de enjuague en una sección de la pieza, lo que aumenta el riesgo de corrosión o provoca defectos estéticos.
Por ello, los compradores técnicos no deberían evaluar una cuchilla de aire basándose únicamente en la presión o la longitud. La pregunta clave es si el sistema puede mantener un perfil de aire constante en el ancho de trabajo real, la velocidad de línea y la posición de montaje del proceso objetivo.
Comience por el producto y el modo de falla. ¿Está eliminando una película de agua extensa de una lámina, expulsando gotas a través de orificios o secando recipientes con formas especiales y bordes irregulares? La tarea de secado determinará si necesita una cuchilla ranurada estándar, una cuchilla de orificio pequeño, una cuchilla anular, una cuchilla tipo tornado o una cuchilla de doble cara.
A continuación, compruebe el ancho de trabajo y decida cómo se alimentará el flujo de aire al cuerpo. Las cuchillas más largas requieren un diseño de entrada equilibrado. Luego, revise la separación de la ranura, la distancia al objetivo, el ángulo y la presión del ventilador como un conjunto, no como valores separados. Un ventilador potente no puede corregir una mala decisión geométrica.
Finalmente, considere el mapeo del flujo de aire como parte de la puesta en marcha. Si la línea aún presenta bandas húmedas, diferencias en los bordes o un secado inestable, mida la velocidad a lo largo del ancho de trabajo y verifique la configuración mecánica antes de aumentar la presión. En muchas plantas, este sencillo paso revela si el problema radica en el equilibrio de las ranuras, el montaje o el suministro de aire aguas arriba.
Para los compradores que comparan proveedores, es útil hacer preguntas directas: ¿Qué uniformidad de flujo de aire puede mantener la cuchilla a lo largo de toda su longitud? ¿Cuándo se cambia el diseño a entradas dobles? ¿Qué rango de separación de ranuras se recomienda para esta superficie y velocidad de línea? ¿Qué material es apropiado para los productos químicos circundantes y las prácticas de lavado? Las respuestas claras a estas preguntas suelen predecir un mejor resultado de secado posterior.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
Para aplicaciones de secado sensibles al flujo de aire, QXY Machinery ofrece configuraciones de cuchillas de aire de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, anulares, tornado, de orificio pequeño y de doble cara. La empresa ofrece más de 15 tipos estándar de cuchillas de aire, longitudes personalizadas de hasta 6 metros, ajustes de ranura calibrados de fábrica y soporte para líneas de producción de PCB, LCD, procesamiento de alimentos, bebidas, productos farmacéuticos, impresión, textiles y hardware.
QXY Machinery, con sede en Shenzhen, China, integra desarrollo, producción y soporte técnico propios. Para proyectos de secado industrial donde el equilibrio del flujo de aire afecta el rendimiento, el equipo puede analizar el tipo de cuchilla, el material, la separación entre ranuras, la disposición de la entrada, el ángulo de montaje y la compatibilidad con el soplador antes de la selección final.
P: ¿Qué es la uniformidad del flujo de aire en una cuchilla de aire?
R: Se trata de la uniformidad de la velocidad y la presión del aire a lo largo de toda la ranura de descarga. Un perfil uniforme significa que el producto recibe prácticamente la misma fuerza de secado de un lado a otro.
P: ¿Por qué una mala uniformidad del flujo de aire crea zonas húmedas?
A: El secado depende de la fuerza de cizallamiento superficial. Si una zona tiene menor velocidad, el agua no se desplaza de la superficie al mismo ritmo. Esto provoca la formación de bandas húmedas, humedad en los bordes o gotas atrapadas.
P: ¿Puede una mayor presión solucionar un problema de uniformidad?
R: No por sí solo. Una mayor presión puede fortalecer aún más las zonas fuertes, mientras que las débiles permanecen débiles. La mejor solución es mejorar el equilibrio de las ranuras, el diseño de la entrada, la distancia y la alineación.
P: ¿Cuál es la separación habitual entre las ranuras de las cuchillas de aire para secado industrial?
A: Es común una separación de ranura de 0,5 a 2 mm. Las separaciones más pequeñas aumentan la velocidad de salida, pero la separación debe mantenerse constante a lo largo de toda la longitud, de lo contrario, la calidad del secado se verá afectada.
P: ¿Cuándo debería una cuchilla de aire utilizar entradas dobles?
R: Para cuchillas más largas. QXY suele utilizar entradas dobles en cuchillas de más de 600 mm para mantener una distribución de presión más uniforme de un extremo a otro.
P: ¿A qué distancia debe estar la cuchilla de aire del producto?
A: Muchas cuerdas de secado funcionan mejor a una distancia de entre 20 y 50 mm. Una vez que el cuchillo está demasiado lejos, la velocidad del aire disminuye y la cuerda se vuelve más sensible a las turbulencias de la habitación y a la pérdida de filo.
P: ¿Qué industrias necesitan la mayor uniformidad en el flujo de aire?
R: Los productos de gran tamaño, las superficies de precisión y las líneas de alta velocidad son los que más lo necesitan. Algunos ejemplos típicos son la limpieza de placas de circuito impreso, el secado de pantallas LCD, el envasado de bebidas, los productos laminados recubiertos y las piezas que pasan a las etapas de impresión o unión.
