Problemas comunes de las cuchillas de aire y cómo solucionarlos en las líneas de producción

2026-08-31

Cuando el cuchillo de aire deja de funcionar

Los sistemas de cuchillas de aire son fiables. La cuchilla en sí no tiene piezas móviles. La ranura no se desgasta rápidamente. La mayoría de los problemas que surgen en una línea de producción no son fallos de hardware, sino problemas de configuración, descuidos en el mantenimiento o problemas de configuración acumulados con el tiempo.

La buena noticia es que la mayoría de los problemas con las aspas de aire se pueden solucionar sin necesidad de reemplazar la unidad. Solo necesitas saber qué buscar y dónde revisar.

Esta guía abarca los 9 problemas más comunes que se presentan con las cuchillas de aire en las líneas de producción. Para cada uno: qué se observa, por qué ocurre y qué hacer al respecto.

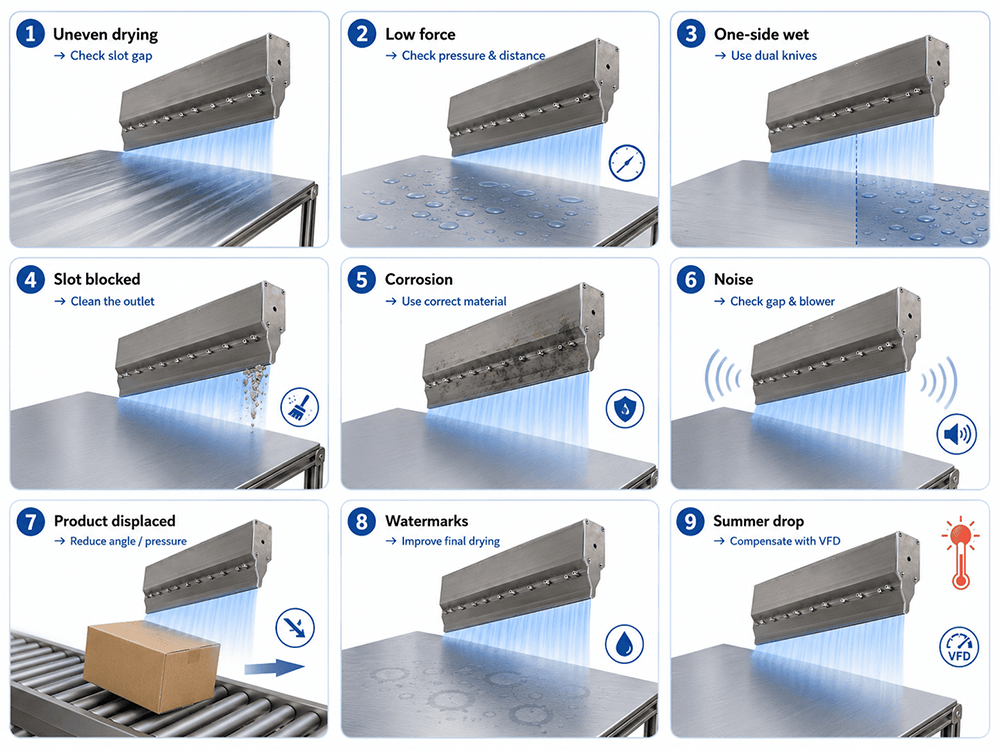

Los 9 problemas más comunes de las navajas de aire comprimido y cómo solucionarlos.

Problema 1: Manchas de agua o zonas secas en la superficie del producto.

Como puedes ver: algunas zonas se secan, otras siguen mojadas después de pasar la cuchilla de aire.

Causa: La causa más común es un flujo de aire desigual a lo largo de la ranura. Esto ocurre cuando la abertura de la ranura es más ancha en un extremo que en el otro, cuando el suministro de aire del soplador solo está conectado a un lado de una cuchilla larga o cuando la suciedad interna obstruye parcialmente parte de la ranura.

Solución: Primero, compruebe la uniformidad de la ranura. Retire la cuchilla de la línea de producción, sosténgala frente a una fuente de luz y observe la ranura. Debe ser uniforme de extremo a extremo. Si es más ancha en un lado, restablezca la calibración de fábrica. Para cuchillas de más de 600 mm, confirme que el aire se suministra desde ambos extremos; el suministro de aire desde una sola entrada en cuchillas largas siempre produce zonas de alta velocidad cerca de la entrada y zonas de baja velocidad en el extremo opuesto. Limpie el interior de la ranura con un cepillo suave.

Problema 2: La cuchilla de aire no genera suficiente fuerza; el producto sale aún húmedo.

Como puedes ver: el secado funcionaba bien antes, pero ahora las tablas o botellas están constantemente mojadas.

Causa: Existen tres posibles causas: la presión del ventilador ha disminuido (compruebe el filtro de entrada del ventilador; si está obstruido, la presión disminuye), la ranura se ha cerrado debido a residuos o expansión térmica, o la cuchilla se ha reposicionado más lejos del producto que en la configuración original.

Solución: Comience con el filtro del soplador; esta es la causa más común de la disminución gradual del rendimiento con el tiempo. Límpielo o reemplácelo. Luego, mida la distancia entre la cuchilla y el producto. Para el secado superficial, la cuchilla debe estar entre 20 y 50 mm del producto. Más allá de 60 mm, la velocidad de salida disminuye significativamente. Verifique la presión de trabajo del soplador en la entrada de la cuchilla con un manómetro simple; para la mayoría de las aplicaciones de secado superficial, se necesitan entre 2 y 4 psi (0,14 y 0,28 bar). Si la presión y la distancia son correctas, verifique la separación de la ranura.

Problema 3: Un lado del producto se seca, el otro permanece húmedo.

Como puedes ver: la superficie superior seca, la inferior húmeda, o el lado izquierdo seco, el lado derecho húmedo.

Causa: Configuración de la cuchilla de aire de un solo lado en un producto que requiere secado por ambos lados. O bien, la cuchilla inferior está montada en un ángulo incorrecto, dirigiendo el flujo de aire lejos de la superficie del producto en lugar de hacia ella.

Solución: Instale una segunda cuchilla de aire en el lado opuesto. Para líneas transportadoras, monte una cuchilla arriba y otra abajo, ambas con un ángulo de 15° a 45° hacia el producto en la dirección de desplazamiento. Verifique que el ángulo de impacto de la cuchilla inferior sea correcto; es fácil montarla al revés o con un ángulo incorrecto, dirigiendo el aire hacia abajo en lugar de hacia arriba, hacia el producto.

Problema 4: La ranura está parcial o totalmente bloqueada.

Se observa: Residuos visibles en la ranura, o una sección de la ranura que no produce flujo de aire.

Causa: Se han acumulado residuos del proceso (polvo, residuos químicos, neblina de aceite, fibras) dentro de la ranura o la cámara de distribución. Esta acumulación es gradual y puede pasar desapercibida hasta que el flujo se ve afectado notablemente. En entornos alimentarios o con PCB, los residuos químicos secos o de fundente son una causa común.

Solución: Apague el ventilador y despresurice el sistema antes de realizar cualquier otra acción. Retire la cuchilla si es posible. Utilice un cepillo suave (nunca metálico) para limpiar a lo largo de la ranura. Si hay residuos dentro del plenum, purgue con aire comprimido limpio o desmonte según las instrucciones del fabricante. En el caso de las cuchillas de aire QXY de orificio pequeño utilizadas en las líneas de PCB, los orificios de 1 mm son particularmente propensos a la acumulación de residuos; revíselos cada 2 a 4 semanas, según la química del proceso.

Problema 5: Corrosión o decoloración de la cuchilla de aire

Se observa: manchas de óxido, picaduras u oxidación blanca en el cuerpo de la cuchilla de aire.

Causa: Se especificó un material inadecuado para el entorno. La aleación de aluminio se corroe en ambientes químicos ácidos o con alta humedad. El acero inoxidable de grado 304 se corroe en ambientes con alto contenido de cloruro, como en el procesamiento de carne con desinfectantes clorados o en líneas de procesamiento de mariscos con contacto con productos salinos.

Solución: Reemplazar con el material adecuado para el entorno. Para entornos con química de PCB ácida o alcalina: usar acero inoxidable de grado 304 o PVC. Para procesamiento de carne, lácteos o mariscos con lavado clorado: usar acero inoxidable de grado 316. Para entornos químicos extremadamente agresivos: aleación de titanio . La corrosión dentro de la ranura es grave: altera la geometría de la ranura, destruye la uniformidad del flujo de aire y puede introducir partículas metálicas en la corriente de aire.

Problema 6: El nivel de ruido ha aumentado significativamente

Verás: el cuchillo de aire era silencioso antes, ahora hace más ruido o hay un nuevo silbido o sonido silbante.

Causa: Dos causas comunes: el soplador hace más ruido debido al desgaste de los cojinetes o al desequilibrio del impulsor (independientemente de la propia cuchilla de aire), o bien se ha modificado la separación de las ranuras y la nueva geometría genera turbulencias en la salida. Una separación demasiado estrecha aumenta la velocidad de salida hasta generar ruido de alta frecuencia. Una separación irregular crea zonas turbulentas.

Solución: Compruebe si el ruido proviene del ventilador o de la cuchilla. Cubra temporalmente la salida de la cuchilla y escuche; si el ruido persiste, es del ventilador. Si disminuye, es de la ranura. Para ruidos relacionados con la ranura: vuelva a comprobar la uniformidad de la separación de la ranura y ajústela a la separación especificada. Para ruidos del ventilador: compruebe el estado de los cojinetes, el impulsor en busca de residuos o daños y el soporte del motor en busca de vibraciones.

Problema 7: El producto se desplaza o se mueve en la cinta transportadora.

Como puedes ver, los productos ligeros, los componentes pequeños o las etiquetas se desprenden de la línea de producción.

Causa: La presión de la cuchilla de aire es demasiado alta para el peso del producto, o el ángulo dirige el flujo de aire directamente hacia abajo en lugar de hacerlo con poca inclinación. Esto suele ocurrir cuando no se han ajustado los parámetros de un lote con un producto más pesado para un producto más ligero.

Solución: Primero, reduzca la presión del soplador. Para la mayoría de las aplicaciones de secado en producción, 2–4 psi en la entrada de la cuchilla son suficientes. No necesita alta presión, sino el ángulo y la distancia correctos. Cambie el ángulo de impacto a 15°–30° desde la superficie del producto en lugar de 45°–90°. Un ángulo menor elimina la humedad con menor fuerza lateral sobre el producto. Si la línea procesa productos de diferentes tamaños, utilice un soplador con variador de frecuencia (VFD) para poder ajustar la presión entre ciclos sin modificar la configuración de la cuchilla.

Problema 8: Residuos químicos o marcas de agua que quedan en el producto después del secado.

Como puedes ver: el producto parece seco, pero muestra manchas blancas, residuos o vetas iridiscentes en la superficie.

Causa: La cuchilla de aire elimina el agua, pero no con la suficiente rapidez; el agua se evapora en el mismo lugar y deja residuos minerales o químicos disueltos en la superficie. Este es un problema de calidad del agua combinado con una velocidad de secado insuficiente, no solo un problema de la cuchilla de aire. Es común en las líneas de limpieza de placas de circuito impreso y pantallas LCD donde la calidad del agua de enjuague se degrada.

Solución: Compruebe la conductividad y el contenido mineral del agua de enjuague final. Para aplicaciones electrónicas, debe utilizarse agua desionizada y su resistividad debe controlarse periódicamente, ya que disminuye con el tiempo a medida que se agota la resina desionizada. Para aplicaciones industriales generales, aumentar la presión de la cuchilla de aire y reducir la distancia entre la cuchilla y el producto acelera la eliminación del agua antes de que se depositen los minerales. Una segunda cuchilla de aire en serie también resulta útil: la primera elimina el agua en su mayor parte y la segunda retiene la película residual.

Problema 9: El rendimiento de la cuchilla de aire disminuye en verano o a altas temperaturas ambiente.

Como puedes ver: el sistema se secó bien en los meses más fríos, pero el rendimiento ha disminuido sin ningún cambio visible.

Causa: La densidad del aire disminuye a temperaturas más altas. Un aire menos denso implica un menor caudal másico a la misma velocidad del ventilador; la cuchilla ejerce menos fuerza por unidad de caudal. Este es un efecto físico natural que a menudo se pasa por alto. Un ventilador que funciona a velocidad fija ejerce aproximadamente entre un 1 % y un 2 % menos de fuerza efectiva por cada 5 °C de aumento en la temperatura ambiente.

Solución: Aumente la velocidad o la presión del ventilador para compensar los cambios de temperatura estacionales. Si el ventilador tiene un variador de frecuencia (VFD), aumente ligeramente la frecuencia en verano. Si no lo tiene, esta es una buena oportunidad para instalar uno, ya que permite compensar los cambios de temperatura y producto, además de ahorrar energía en los periodos más fríos. Compruebe también que la entrada del ventilador no esté aspirando aire caliente de una fuente de calor cercana; si es posible, mueva el ventilador o redirija la entrada.

Lista de verificación para el mantenimiento de la cuchilla de aire

La mayoría de los problemas con las cuchillas de aire son prevenibles. A continuación, se presenta un programa básico para mantener el sistema funcionando correctamente:

l Inspeccione visualmente la ranura a lo largo de toda su extensión para detectar residuos u obstrucciones   — Semanalmente

l Limpiar el filtro de entrada del ventilador   : semanalmente o según el programa del fabricante.

l Compruebe la distancia entre la cuchilla y el producto (mida, no estime   ) mensualmente o después de cualquier cambio de línea.

l Verificar la uniformidad de la separación de las ranuras con un calibrador de espesores   — Mensualmente

l Compruebe la presión de trabajo del soplador en la entrada de la cuchilla con un manómetro   — Mensualmente

l Inspeccione las conexiones de los conductos para detectar fugas de aire (escuche con la línea cerrada, sienta el flujo de aire)   — Mensualmente

Limpie el interior de la cámara de distribución si el cuchillo se encuentra en la zona de exposición química   — Cada 3 meses o según sea necesario

l Compruebe los soportes de montaje y el ángulo — confirme que el ángulo de impacto esté configurado correctamente   — Después de cada cambio de producto

l Inspeccione el cuerpo del cuchillo para detectar corrosión, picaduras o daños en la superficie   — Cada 6 meses

l Compruebe si los cojinetes del motor del ventilador y el impulsor presentan desgaste o suciedad   — Cada 6 meses o según el manual del ventilador

Revisión completa del sistema: presión, ángulo, distancia, espacio entre ranuras, filtro   (anual)

Acerca de QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) diseña y fabrica sistemas de cuchillas de aire desde 2011. La empresa tiene su sede en Shenzhen, China, cerca de la mayor concentración mundial de instalaciones de fabricación de PCB, electrónica y precisión, y cuenta con más de 10 años de experiencia en el diagnóstico y la resolución de problemas de rendimiento de las cuchillas de aire en líneas de producción reales.

QXY fabrica más de 15 tipos estándar de cuchillas de aire, incluyendo aleaciones de aluminio, acero inoxidable (304/316), PVC, aleación de titanio, cuchillas para PCB con orificios pequeños, cuchillas de aire anulares, cuchillas de aire tipo tornado y cuchillas de doble cabezal. Todos los productos se calibran en fábrica antes de su entrega. Se ofrecen longitudes personalizadas de hasta 6 metros, patrones de orificios personalizados y anchos de ranura personalizados. QXY cuenta con certificaciones de patente nacionales para sus diseños de cuchillas de aire ajustables.

Si tiene problemas con una cuchilla de aire en su línea de producción, ya sea un producto QXY o de otra marca, el equipo técnico de QXY puede ayudarle a identificar la causa y recomendarle una solución. Comparta la longitud de la cuchilla, el tipo de producto, la química del proceso y los síntomas que observa, y QXY le asesorará.

→ Póngase en contacto con QXY Machinery para obtener asistencia técnica en la selección, configuración o resolución de problemas de cuchillas de aire.

Preguntas frecuentes

P: ¿Con qué frecuencia debo limpiar la ranura de la cuchilla de aire?

R: Depende del entorno de su proceso. En entornos limpios y secos, como las líneas de envasado o panadería, una inspección visual mensual y una limpieza trimestral suelen ser suficientes. En el procesamiento húmedo de PCB o en líneas de alimentos con lavado químico, revise y limpie la ranura semanalmente. La cuchilla de aire de orificio pequeño utilizada en el secado de orificios pasantes de PCB debe inspeccionarse cada 2 a 4 semanas, ya que los orificios de 1 mm se obstruyen fácilmente con residuos del proceso.

P: Mi espátula de aire siempre ha funcionado bien. ¿Por qué dejó de secar correctamente de repente?

A: Las caídas repentinas en el rendimiento suelen deberse a una de estas tres cosas: el filtro de entrada del ventilador se ha obstruido (esta es la causa más común; la obstrucción se produce gradualmente hasta alcanzar un punto crítico), la ranura se ha cerrado o abierto accidentalmente durante una limpieza o mantenimiento, o la cuchilla se ha acercado a una fuente de calor que ahora reduce la densidad del aire en la entrada del ventilador. Primero, revise el filtro. Esto suele solucionar el problema.

P: ¿Puedo ajustar yo mismo la separación de las ranuras para mejorar el secado?

R: Sí, se puede, pero requiere cuidado. La ranura viene calibrada de fábrica para un ancho específico; modificarla sin conocer la dimensión deseada suele empeorar las cosas. Si la fuerza de secado actual le parece demasiado baja, compruebe primero la presión, la distancia y el estado del filtro antes de tocar la ranura. Si decide ajustarla, utilice un calibrador de espesores para que el espacio quede uniforme a lo largo de toda la ranura. Una ranura irregular provoca rayas secas y húmedas en el producto, lo cual es peor que el problema original.

P: El cuchillo funciona, pero se acumula agua en una zona del producto. ¿Qué ocurre?

A: La geometría del producto es la causa más probable. Si el producto tiene un hueco, ranura, canal o socavón al que no llega el flujo de aire, el agua se acumula allí aunque el resto de la superficie se seque. Opciones: ajustar el ángulo de la cuchilla para dirigir el flujo de aire hacia la zona problemática, añadir una segunda cuchilla con un ángulo diferente o añadir una boquilla pequeña dirigida a esa zona específica. Para orificios pasantes en PCB o ranuras profundas en piezas metálicas, una cuchilla ranurada estándar no es suficiente; cambie a una cuchilla de aire para orificios pequeños o añada una boquilla directa a la zona de difícil acceso.

P: Producimos productos de varios tamaños en la misma línea. ¿Puede una sola cuchilla de aire procesarlos todos?

A: Una sola cuchilla de aire puede manejar productos de diferentes tamaños, pero su rendimiento no será óptimo para todos con la misma configuración. Un producto más alto o ancho que el tamaño objetivo original puede tener áreas fuera de la zona de secado efectiva. Un producto más pequeño puede recibir demasiado aire y moverse en la cinta transportadora. La solución práctica consiste en un variador de frecuencia (VFD) en el soplador (para ajustar la presión según el producto) y soportes de montaje ajustables (para modificar la altura y el ángulo sin herramientas durante los cambios de formato). Si su gama de productos es muy amplia, consulte con QXY para obtener una configuración personalizada.

P: Mi cuchillo de aire comprimido se corroió después de 6 meses. El proveedor dijo que era de acero inoxidable. ¿Qué sucedió?

A: Tanto el acero inoxidable de grado 304 como el de grado 316 se corroen en entornos inadecuados. El grado 304 no es apto para la exposición regular a desinfectantes clorados, una causa común de corrosión por picaduras en el procesamiento de alimentos. Si su instalación utiliza agentes de limpieza clorados o el producto contiene sal o ácido, necesita acero de grado 316. Si la corrosión se manifiesta como picaduras profundas en el interior de la ranura, es probable que el cuchillo esté dañado de forma irreparable y deba reemplazarse por uno del grado de material correcto.

P: ¿Puede QXY Machinery ayudarme si tengo problemas con una cuchilla de aire que ya tengo, pero que no es de QXY?

A: El equipo técnico de QXY puede asesorarle sobre problemas generales con cuchillas de aire: la configuración de la ranura, el dimensionamiento del soplador, la optimización del ángulo y la distancia, y la selección del material no son cuestiones específicas de la marca. Si el problema requiere una cuchilla de repuesto, QXY puede suministrar cuchillas a medida con el material adecuado para que coincidan con el ancho de su transportador. Póngase en contacto con QXY e indíquele la longitud de la cuchilla, la aplicación y la química del proceso para obtener una recomendación.
