Las cuchillas de aire estándar son populares por una buena razón. En muchas líneas de secado y soplado, una cuchilla de ranura recta con el soplador, la separación de ranura, el ángulo y la distancia de montaje adecuados funciona muy bien. Si el producto es plano, el ancho es manejable y la superficie objetivo es de fácil acceso, una configuración estándar puede eliminar agua, polvo o residuos sueltos con bajo consumo de energía y una instalación sencilla.
Ese es el punto de partida ideal para la mayoría de los ingenieros. Un diseño estándar es más fácil de conseguir, más fácil de instalar y, por lo general, tiene un menor costo inicial. Las cuchillas de aire estándar de aleación de aluminio de QXY ya cubren longitudes comunes de 150 mm a 1000 mm, con longitudes personalizadas de hasta 6 metros, opciones de ancho de ranura de 0,5 a 2 mm y uniformidad de flujo de aire calibrada a lo largo de la cuchilla.
El problema surge cuando el proceso en sí no es estándar. Una vez que la geometría de la pieza, el entorno de trabajo o la disposición de la línea cambian lo suficiente, la herramienta estándar ya no es la adecuada. En ese punto, intentar forzar el uso de una pieza de catálogo suele generar más presión, mayor consumo de aire y resultados menos estables.

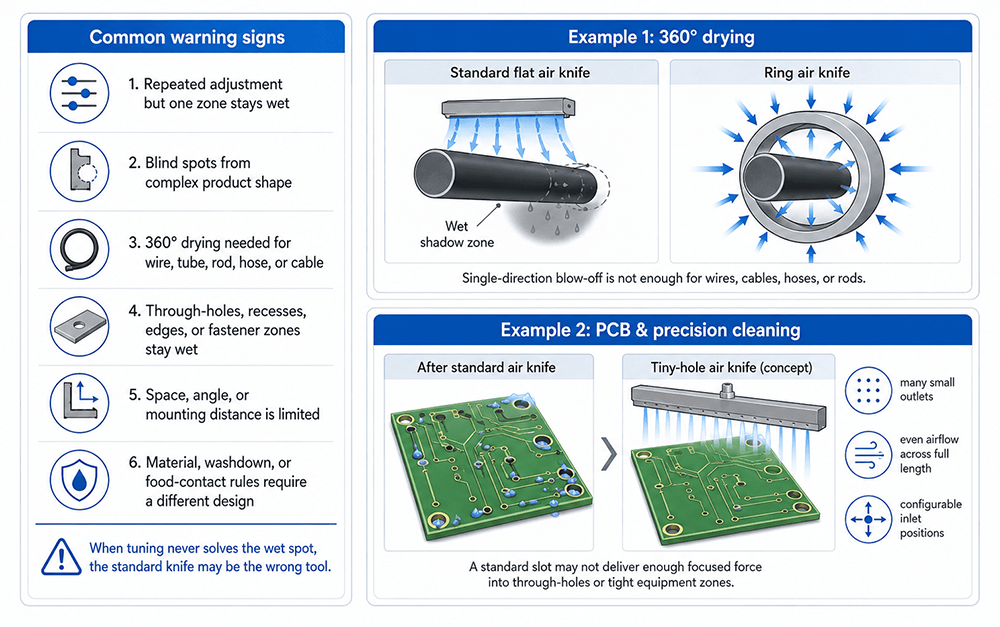

La primera señal de alerta es el ajuste repetido del proceso. Los operarios siguen moviendo la cuchilla, aumentando la presión o reduciendo la velocidad de la cinta transportadora, pero una zona permanece húmeda. Esto suele significar que el problema no es de ajuste, sino de adaptación.
● La forma del producto crea puntos ciegos a los que no puede llegar una ranura recta.
● La línea necesita un secado de 360 grados alrededor del cable, tubo, varilla, manguera o alambre.
● Los orificios pasantes, los huecos, los bordes o las zonas de fijación empotradas permanecen húmedos después del soplado estándar.
● El espacio de instalación disponible impide el ángulo o la distancia necesarios para un cuchillo estándar.
● Las normas relativas a la exposición a productos químicos, el lavado a presión o el contacto con alimentos eliminan la opción de material predeterminada.
● El ancho de la cinta transportadora, la velocidad de la línea o el requisito de equilibrio neumático exceden lo que puede soportar una configuración básica de tamaño único.
Un buen ejemplo es el secado a 360 grados. La página de QXY sobre la cuchilla de aire anular indica claramente que, cuando la aplicación involucra cables, mangueras o varillas, una cuchilla de aire plana estándar no es suficiente. El proceso requiere una cobertura circunferencial completa, no una sola lámina de aire direccional.
Otro ejemplo es la limpieza de placas de circuito impreso y trabajos de precisión. La cuchilla de aire de orificios diminutos CF de QXY utiliza múltiples salidas pequeñas, un flujo de aire uniforme a lo largo de toda su longitud y posiciones de entrada configurables, ya que una ranura estándar no siempre puede proporcionar la fuerza focalizada suficiente en orificios pasantes, características estrechas o zonas de equipos con espacio reducido.
El diseño personalizado de una cuchilla de aire no es un proceso único. Se trata de un conjunto de modificaciones controladas que se adaptan a la máquina, el producto y el modo de fallo reales. Por eso, una conversación útil sobre diseño personalizado comienza con los detalles de la aplicación, no con una solicitud genérica de mayor flujo de aire.
● Cambios en la geometría: anillos, anillos divididos, tornados, patrones de doble cara o agujeros pequeños en lugar de una ranura plana.
● Cambios en la longitud y la entrada: longitud del cuerpo personalizada, entradas dobles o posiciones de entrada alternativas, como entrada inferior, lateral o frontal.
● Cambios en las ranuras o agujeros: QXY admite anchos de salida ajustables y patrones de agujeros personalizados para adaptarse a la carga de líquido y a la superficie objetivo.
● Cambios de material: aluminio para zonas secas generales, acero inoxidable 304 o 316 para entornos higiénicos o corrosivos, PVC cerca de ácidos o álcalis, titanio cuando el acero inoxidable 316 ya no sea suficiente.
● Cambios en el montaje: ángulo de puerto personalizado, construcción de cuerpo dividido y embalaje más compacto para líneas de modernización o líneas con acceso limitado.
Aquí es donde se cometen muchos errores de compra. Una línea de productos puede no necesitar una tecnología completamente nueva. Quizás solo requiera una forma de cuerpo diferente, una ubicación de entrada distinta o un material más adecuado. El diseño personalizado suele consistir en eliminar la incompatibilidad que obliga al cuchillo estándar a trabajar fuera de su zona de confort.
Los distintos diseños personalizados resuelven distintos problemas. La tarea principal consiste en adaptar el flujo de aire a la superficie y al recorrido que debe seguir la humedad o la contaminación.
● Cuchilla de aire anular: para cables, tubos, varillas y productos similares que requieren una cobertura completa de 360 grados. QXY indica que ofrece estructuras divididas opcionales, diámetro interior personalizado, espacio de aire, ángulo del puerto y opciones de montaje.
● Cuchilla de aire de orificio pequeño: para orificios pasantes en PCB, canales estrechos y lugares donde una ranura plana pierde fuerza antes de alcanzar el líquido. El diseño de orificio pequeño CF de QXY utiliza múltiples salidas pequeñas y admite posiciones de entrada personalizadas y mecanizado OEM.
● Cuchilla de aire Tornado: para superficies 3D complejas, bordes de productos y áreas empotradas donde el flujo de aire giratorio proporciona una mejor penetración que una lámina laminar estándar.
● Cuchilla de aire de doble cara: para productos planos que deben secarse por arriba y por abajo en una sola pasada, como placas de circuito impreso, vidrio, chapa metálica y productos alimenticios en una cinta transportadora.
● Cuchilla recta personalizada: sigue siendo la respuesta correcta cuando la tarea es básicamente lineal, pero el ancho, la disposición de la entrada, la ranura, el material o el montaje deben adaptarse a la máquina real.
Las recomendaciones de ingeniería externa respaldan la misma idea. Air Control Industries señala que simplemente pedir una cuchilla de aire estándar sin adaptarla a la aplicación supone un falso ahorro, y sus recomendaciones de diseño personalizado hacen hincapié en la adaptación exacta a la aplicación, el diseño respaldado por pruebas y el menor consumo de energía cuando los productos estándar no cumplen con las expectativas.
Un proyecto de cuchilla de aire a medida avanza más rápido cuando el equipo de ingeniería recibe la información correcta desde el principio. Sin esos datos, los proveedores solo pueden adivinar. Adivinar suele resultar en un exceso de aire, un alcance insuficiente o un diseño que se ajusta al plano pero no a la máquina.
● Geometría del producto: ancho, diámetro, agujeros, huecos, bordes y superficies que atrapan agua o residuos.
● Objetivo del proceso: secado, eliminación de polvo, eliminación de aceite, enfriamiento, aislamiento mediante cortina de aire o una combinación de estos.
● Condiciones de la línea: velocidad de la cinta transportadora, dirección de desplazamiento, distancia de montaje disponible y fuentes de turbulencia cercanas.
● Carga líquida o contaminante: película de enjuague delgada, gotas pesadas, recubrimiento pegajoso, partículas o contaminación mixta.
● Condiciones de funcionamiento: suministro de aire comprimido o soplador, presión de trabajo objetivo, filtración y límites de ruido o energía permitidos.
● Entorno: exposición a productos químicos, rutina de lavado, normas de salas blancas, contacto con alimentos o productos farmacéuticos y rango de temperatura.
Las páginas de productos de QXY reflejan este enfoque práctico. Las notas de selección de la cuchilla de aire anular especifican el diámetro interior, el espacio de aire, el espacio de instalación y la presión de suministro. La página de la cuchilla de aire de orificio pequeño destaca la posición de entrada, el ancho de salida, el caudal de aire requerido y la compatibilidad con el mecanizado OEM. Estos son precisamente los detalles que distinguen un diseño personalizado útil de un presupuesto genérico.
Personalizado no significa automáticamente correcto. Un diseño personalizado deficiente puede tener un rendimiento inferior si los datos de ingeniería básicos son erróneos o incompletos.
● No solicite la presión máxima antes de definir el mecanismo de secado que realmente necesita.
● No copie la forma de la cuchilla de otra línea a menos que el producto, la velocidad y las condiciones de montaje sean realmente similares.
● No ignore el suministro de aire previo. Un cuchillo bien diseñado aún necesita el soplador o el suministro de aire comprimido adecuados.
● No considere la elección del material como una cuestión estética. La corrosión, la higiene y los productos químicos de limpieza afectan directamente a la vida útil.
● No omita las comprobaciones de puesta en marcha. El equilibrio del aire, la distancia, el ángulo y el movimiento del producto aún deben verificarse en la línea.
Los mejores proyectos de cuchillos de aire personalizados son sencillos, en el buen sentido. Parten del problema real, utilizan solo los cambios geométricos necesarios para resolverlo y son honestos con respecto a las limitaciones de flujo de aire, espacio y materiales. Este enfoque suele ofrecer los mejores resultados.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
Para trabajos de ingeniería a medida, QXY Machinery ofrece más de 15 tipos estándar de cuchillas de aire, además de soluciones personalizadas en aleación de aluminio, acero inoxidable, PVC, aleación de titanio, anillos, tornados, orificios pequeños y configuraciones de doble cara. La empresa admite longitudes personalizadas de hasta 6 metros, patrones de orificios personalizados, anchos de ranura personalizados y configuraciones de entrada personalizadas para adaptarse a las dimensiones del equipo y las condiciones de funcionamiento.
Con sede en Shenzhen, China, QXY Machinery integra el desarrollo, la producción y las ventas internas con el soporte técnico para aplicaciones en circuitos impresos, pantallas LCD, procesamiento de alimentos, bebidas, productos farmacéuticos, impresión, textiles, ferretería, cables y otros sectores industriales. Para proyectos donde una cuchilla plana estándar ya no es suficiente, el equipo puede revisar la geometría, el material, los límites de montaje y los objetivos de flujo de aire antes del diseño final.
P: ¿Cuándo suele ser suficiente un cuchillo de aire comprimido estándar?
A: Una cuchilla de aire estándar funciona bien cuando la superficie objetivo es plana, el ancho es moderado, el ángulo de montaje es sencillo y el proceso no implica puntos ciegos, secado de toda la circunferencia ni exposición a productos químicos agresivos.
P: ¿Qué hace necesario un cuchillo de aire comprimido personalizado?
A: El diseño a medida se hace necesario cuando la forma del producto, la trayectoria del flujo de aire, los requisitos del material o el espacio de instalación no se ajustan a las características de una cuchilla ranurada estándar. El problema suele ser geométrico, estar relacionado con el proceso o con el medio ambiente.
P: ¿Un cuchillo de aire comprimido personalizado siempre es más caro?
A: El precio de compra puede ser más alto, pero la mejor comparación es el costo total del proceso. Un cuchillo estándar que deja manchas de humedad, limita la velocidad de la línea o desperdicia aire suele ser la opción más cara a largo plazo.
P: ¿Qué productos de QXY se utilizan habitualmente para aplicaciones personalizadas?
A: Las opciones típicas de ajuste personalizado incluyen cuchillas de aire anulares para una cobertura de 360 grados, cuchillas de aire de orificio pequeño para orificios pasantes y zonas estrechas, cuchillas de aire tipo tornado para superficies empotradas y cuchillas rectas personalizadas con opciones de entrada, ranura o material modificados.
P: ¿Puede QXY cambiar la posición de la entrada o la estructura de la salida?
R: Sí. La página de QXY sobre cuchillas de aire de orificio pequeño describe las posiciones de entrada inferior, lateral y final, el ancho de salida ajustable y la compatibilidad con longitudes personalizadas y mecanizado OEM.
P: ¿Cómo elijo el material adecuado para un cuchillo de aire comprimido personalizado?
A: Comencemos con el entorno. El aluminio es adecuado para muchas zonas secas en general. El acero inoxidable 304 o 316 es mejor para áreas higiénicas y con presencia de productos químicos húmedos. El PVC es útil en presencia de ácidos o álcalis cuando la temperatura no es elevada. El titanio se utiliza para casos de corrosión más severa donde el acero inoxidable 316 ha fallado.
P: ¿Qué medidas debo preparar antes de solicitar una revisión del diseño?
A: Prepare las dimensiones del producto, el ancho o diámetro de trabajo, la velocidad de la línea, el espacio disponible, la presión de suministro, la distancia al objetivo, el tipo de líquido, los requisitos de material y fotos o dibujos de la zona real de la máquina.
