Cuchilla de aire de entrada simple frente a doble entrada: cómo elegir la configuración correcta.

2026-08-29

Una cuchilla de aire comprimido poco potente no siempre es demasiado pequeña. El problema suele estar en la entrada de aire. En cuchillas pequeñas, un solo punto de entrada puede ser suficiente para llenar el espacio interior. En cuchillas más largas, el aire debe recorrer una mayor distancia antes de salir. Si el aire entra por un punto, un lado de la cuchilla podría golpear con mucha fuerza, mientras que el otro podría dejar agua.

Por eso es importante elegir una boquilla de aire con una o dos entradas. El punto de entrada influye en cómo se distribuye el aire, en la uniformidad del secado, en la eficacia del ventilador y la cantidad de aire que se pierde en el conducto, y en la facilidad de instalación del sistema en la máquina. No es algo que se pueda decidir, sino un factor clave en la distribución del aire.

Para quienes compran estos productos y para los ingenieros que los diseñan, la pregunta principal es una sola: ¿puede un solo punto de entrada de aire proporcionar una fuerte ráfaga de aire a lo largo de toda la longitud, o se necesitan dos puntos de entrada de aire para mantener un flujo uniforme desde un extremo al otro de la cuchilla de aire?

Función de la entrada de aire dentro de una cuchilla de aire

Una cuchilla de aire es una cámara presurizada con un patrón de ranuras o agujeros estrechos. El aire entra en el cuerpo a través de una o más entradas, llena el plenum interno y sale como una lámina de aire controlada. El producto solo ve la cortina de aire final, pero esta depende de lo que ocurra primero dentro del cuerpo de la cuchilla.

Si la presión interna se mantiene estable, el aire sale de la ranura con una fuerza prácticamente constante a lo largo de toda la longitud de trabajo. Si la presión disminuye hacia el extremo opuesto, la cortina de aire se vuelve irregular. En una línea de secado, la zona débil se convierte en el límite. Los operarios pueden aumentar la presión del soplador para corregir la zona húmeda, pero esto puede sobrecargar la zona fuerte, aumentar el ruido, desplazar productos ligeros o desperdiciar energía.

Una buena configuración de la entrada reduce ese problema. Ayuda a que el aire llegue a toda la cámara de distribución sin que un extremo de la cuchilla tenga que hacer demasiado trabajo.

Cuándo tiene sentido usar una cuchilla de aire de entrada única

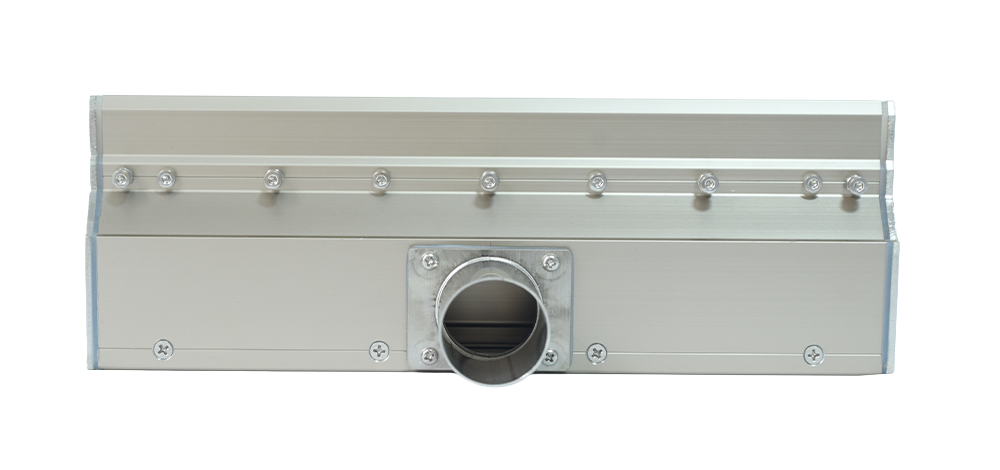

Una cuchilla de aire de entrada única tiene una sola conexión de aire, lo que la hace simple, compacta y fácil de conectar. Es una opción ideal para áreas de secado pequeñas, cintas transportadoras estrechas y máquinas con espacio limitado, ya que suele ser la opción más limpia.

Los diseños de cuchillas de aire de entrada única funcionan bien cuando la longitud de la cuchilla es moderada, la separación entre ranuras no es excesiva y la carga de líquido no es pesada. El objetivo de secado no requiere una uniformidad extremadamente precisa de borde a borde. Los diseños de cuchillas de aire de entrada única también son útiles cuando la máquina solo tiene espacio para una manguera o cuando el soporte permite una conexión de aire cerca del centro o del lateral de la cuchilla.

El problema con las cuchillas de aire de entrada única surge cuando se espera que alimenten una cuchilla de aire de entrada única, una ranura ancha o una tarea de secado de alto volumen. El aire sigue un camino determinado, por lo que si el plenum y la entrada no están dimensionados para la longitud de la cuchilla de aire de entrada única, la velocidad de salida puede ser mayor cerca de la entrada y menor en el extremo opuesto de la cuchilla.

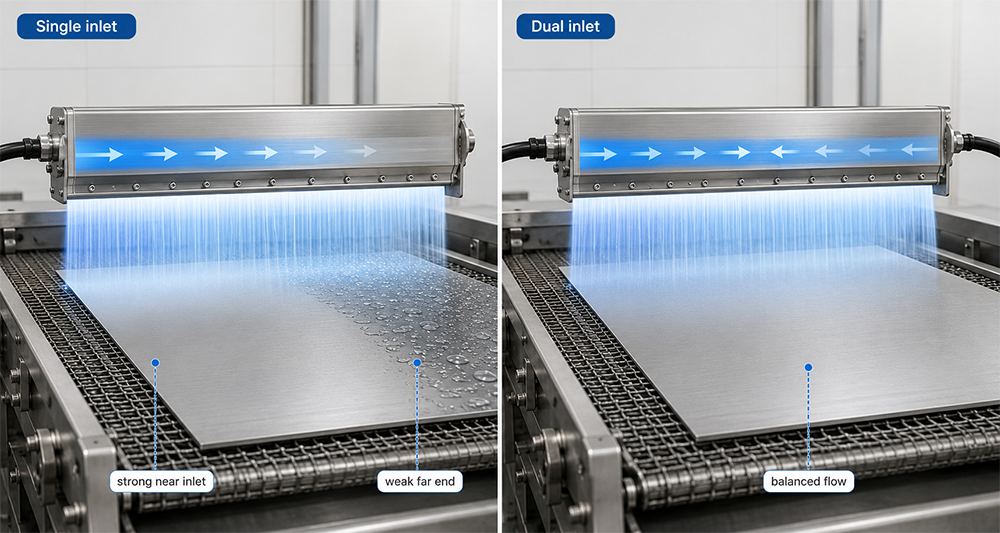

¿Por qué los cuchillos de aire largos suelen pasar a tener entradas de aire dobles?

Una cuchilla de aire de doble entrada tiene dos conexiones de aire, generalmente dispuestas de manera que el plenum reciba aire de ambos lados o de dos puntos de alimentación equilibrados. El objetivo no es simplemente añadir más aire, sino lograr una distribución más uniforme del mismo a lo largo de toda la longitud.

La norma de QXY Machinery es clara: las cuchillas de aire de aluminio de hasta 600 mm suelen usar una entrada, mientras que las de más de 600 mm utilizan dos entradas para mantener un flujo de aire equilibrado. Esta misma lógica se aplica en numerosas aplicaciones de secado de cintas transportadoras, láminas, paneles, placas de circuito impreso, botellas y vidrio.

En una cuchilla larga, las entradas dobles reducen la distancia que el aire debe recorrer dentro del cuerpo. Esto puede mejorar el equilibrio de presión, reducir el secado deficiente y hacer que la selección del soplador sea más predecible. También resulta útil cuando la línea requiere una mayor separación entre ranuras o un mayor caudal total, ya que la demanda de aire se comparte entre dos puntos de alimentación.

Tabla de selección de cuchillas de aire de entrada simple frente a entrada doble

Las entradas dobles aún necesitan un colector equilibrado.

Dos entradas de aire no solucionan automáticamente todos los problemas de secado. Si una rama del conducto es más corta, más limpia o tiene menos restricciones que la otra, es posible que ambos lados no reciban el mismo volumen de aire. El resultado puede ser muy similar al desequilibrio que se produce con una sola entrada: un lado se seca bien y el otro permanece húmedo.

Un colector en Y equilibrado suele ser mejor que una T simple con una rama corta y otra larga. El diámetro de la manguera, el radio de curvatura, el estado del filtro, las abrazaderas, las fugas y la longitud de las ramas son factores importantes. En tuberías más anchas, el diseño del conducto debe revisarse con la cuchilla de aire, no añadirse después de haberla seleccionado.

Los equipos de mantenimiento también deben revisar ambas ramas periódicamente. Un filtro parcialmente obstruido, una abrazadera suelta, una manguera aplastada o una rejilla de entrada sucia pueden provocar que un sistema de doble entrada se desequilibre después de la instalación.

Cómo afecta la configuración de la entrada a la selección del soplador

Las cuchillas de aire accionadas por soplador requieren un flujo de aire considerable para funcionar correctamente. Este flujo no necesita estar a muy alta presión. En los sistemas accionados por soplador, la presión del aire en la entrada de la cuchilla suele estar entre 2 y 6 psi. La cuchilla se ubica normalmente entre 20 y 50 mm del objeto que se está secando. La ranura suele ajustarse entre 0,5 y 2 mm. Esto se aplica al secado industrial con cuchillas de aire accionadas por soplador.

El soplador debe tener el tamaño adecuado para todo el sistema. Esto incluye la longitud de la cuchilla de aire, el tamaño de la ranura, la cantidad de entradas, la cantidad de aire que se pierde en el conducto, la velocidad de la línea y la cantidad de líquido presente. Si se cambia la cuchilla de aire de una entrada a dos, no se puede conectar el soplador a dos mangueras cualesquiera. El sistema necesita tener volumen y presión de aire después de la división para que ambas entradas reciban aire útil de las cuchillas de aire accionadas por el soplador.

El uso de dos entradas para la cuchilla de aire puede lograr un funcionamiento uniforme, pero también puede ser problemático si los conductos no son lo suficientemente resistentes. Si el ventilador es demasiado pequeño o los conductos son demasiado estrechos, es posible que ambas entradas no reciban aire de las cuchillas de aire accionadas por el ventilador. En ese caso, la cuchilla de aire está configurada correctamente. El suministro de aire de las cuchillas de aire accionadas por el ventilador no es suficiente.

Síntomas comunes de una configuración de entrada incorrecta

El síntoma más evidente es una franja o borde húmedo en el extremo de la cuchilla. Si el secado es intenso cerca de la entrada y débil lejos de ella, conviene comprobar la distribución del flujo de aire antes de sustituir la cuchilla de aire o aumentar el tamaño del ventilador.

Otro síntoma es un ajuste inestable. Los operarios aumentan la presión para corregir un lado, pero el lado opuesto salpica agua, agita el producto o genera demasiado ruido. Esto suele indicar que el sistema está compensando una zona débil en lugar de corregir el equilibrio de presión.

Un tercer síntoma son las quejas recurrentes tras el mantenimiento. Si el sistema funciona correctamente tras la instalación, pero se vuelve irregular gradualmente, inspeccione las ramificaciones de los conductos, los filtros, las conexiones de entrada, el estado de las ranuras y la alineación de los soportes. El equilibrio de la entrada y las condiciones de instalación están interrelacionados.

Guía práctica de selección

Cuando se dispone de una cuchilla y la zona a secar no es muy amplia, una cuchilla de aire de una sola entrada es una buena opción. También es útil cuando no se maneja mucho líquido y se prefiere un sistema de tuberías sencillo. Resulta ideal para maquinaria, piezas pequeñas y cintas transportadoras estrechas, cuando solo se necesita aplicar aire a un área reducida.

Se recomienda usar una cuchilla de aire de doble entrada cuando la cuchilla es larga y la superficie a secar es amplia. También es una buena opción para garantizar un secado uniforme de principio a fin. Si solo dispone de una entrada, es posible que no sea suficiente para cubrir un espacio tan grande. Las cuchillas de aire de doble entrada suelen ser la mejor opción para máquinas grandes que trabajan con paneles largos, limpian componentes electrónicos, fabrican vidrio, secan tiras metálicas, trabajan con textiles y secan filas de botellas o recipientes que requieren mucho aire.

Antes de la selección final, prepare el ancho del producto, la longitud de la cuchilla de aire, el ancho de la ranura, el tipo de fuente de aire, el soplador disponible, el trazado del conducto, el plano de la máquina, la distancia de trabajo, la velocidad de la línea, el tipo de líquido, los requisitos de material y el acceso para mantenimiento. Estos detalles permiten a QXY Machinery recomendar una configuración de entrada que se ajuste a la máquina real, en lugar de basarse únicamente en las dimensiones del catálogo.

Especificaciones de referencia QXY para la configuración de entrada

Estos valores son puntos de partida útiles. La configuración final depende del proceso. Una cuchilla de aire de 900 mm en una línea de baja velocidad y carga ligera puede no tener la misma exigencia que una cuchilla de 900 mm que elimina agua de enjuague pesada a alta velocidad. La disposición de la entrada, el soplador, los conductos y la posición del soporte deben seleccionarse como un sistema integral.

Acerca de QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.

QXY Machinery fabrica más de 15 tipos estándar de cuchillas de aire, incluyendo modelos de aleación de aluminio , acero inoxidable , PVC, aleación de titanio, cuchillas para PCB con orificios pequeños, cuchillas de aire anulares, cuchillas de aire tipo tornado y configuraciones aire-aire. Para aplicaciones donde la entrada de aire es un factor crítico, QXY ofrece longitudes, anchos de ranura y configuraciones de entrada personalizadas, así como la adaptación del soplador según el área de secado y la disposición de la máquina.

QXY Machinery opera un sistema de producción integral respaldado por un amplio suministro de materia prima y una estricta gestión de calidad. Su capacidad de procesamiento estable y su experiencia técnica profesional garantizan productos confiables, soporte técnico preciso y un servicio posventa eficiente.

-> Póngase en contacto con QXY Machinery para obtener asistencia técnica sobre la configuración de la entrada de la cuchilla de aire, la selección del soplador o la resolución de problemas en la línea de secado.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre una cuchilla de aire de entrada simple y una de entrada doble?

A: Una cuchilla de aire de entrada simple tiene una sola conexión de aire que alimenta el plenum. Una cuchilla de aire de doble entrada tiene dos conexiones de aire, de modo que las aspas largas pueden recibir aire de manera más uniforme desde ambos lados o desde dos puntos de alimentación.

P: ¿Cuándo debo elegir una cuchilla de aire de doble entrada?

A: Elija la entrada doble cuando la cuchilla sea larga, el ancho de secado sea amplio, la línea necesite un secado estable de borde a borde, o cuando una entrada simple deje una zona débil en el extremo opuesto. QXY suele utilizar entradas dobles para cuchillas de aluminio estándar de más de 600 mm.

P: ¿Una cuchilla de aire de doble entrada siempre es más potente?

R: No automáticamente. Las entradas dobles ayudan a distribuir el aire, pero el ventilador y las ramificaciones del conducto aún necesitan suficiente capacidad y equilibrio. Una mala instalación de las tuberías puede provocar que un sistema de entrada doble sea irregular.

P: ¿Puedo usar un solo soplador para una cuchilla de aire de doble entrada?

R: Sí. Muchos sistemas de doble entrada utilizan un compresor con un colector dividido en Y equilibrado. Lo importante es que ambas ramas tengan un diámetro adecuado, una resistencia similar, conexiones herméticas y un caudal suficiente después de la división.

P: ¿Por qué un lado de mi cuchillo de aire comprimido es más débil que el otro?

A: Las posibles causas incluyen una cuchilla de aire demasiado larga para una entrada, un colector de doble entrada desequilibrado, fugas en el conducto, filtros obstruidos, una ranura sucia o una desalineación del soporte que cambia la distancia de trabajo.

P: ¿Afecta la configuración de la entrada de aire al consumo de energía?

R: Sí. Si la disposición de la entrada es incorrecta, los operarios pueden aumentar la presión del soplador para compensar las zonas débiles. Una configuración de entrada equilibrada puede reducir este tipo de desperdicio, pero debe combinarse con el soplador y los conductos adecuados.

P: ¿Qué información debo enviar antes de elegir entre entrada simple o doble?

A: Envíe la longitud de cuchilla requerida, el ancho del producto, la velocidad de la línea, el objetivo de secado, la carga de líquido, la separación de la ranura si se conoce, la fuente de aire disponible, la ruta del conducto, el plano de la máquina, los requisitos de material y fotos del espacio de instalación.
