En una cinta transportadora estrecha, la longitud de la cuchilla de aire suele ser fácil de determinar. La cuchilla cubre el producto, el soporte tiene espacio suficiente y el operario puede observar el resultado del secado en todo el ancho. Las líneas de producción anchas son diferentes. Un pequeño error de tamaño puede dejar bordes húmedos, secar solo el centro o forzar al equipo a hacer funcionar el soplador con más potencia de la necesaria.
El error común consiste en ajustar la longitud de la cuchilla de aire únicamente al ancho nominal del producto. Una lámina de 1000 mm requiere una cuchilla de aire de 1000 mm. Una cinta transportadora de 1200 mm requiere una cuchilla de aire de 1200 mm. Esto parece lógico en un plano, pero la cobertura de secado no es solo una dimensión. Se trata de la cortina de aire útil que alcanza la superficie húmeda con la fuerza suficiente y en el ángulo correcto, antes de que el agua se filtre hacia un borde o una zona baja.
Para líneas anchas, la longitud de la cuchilla de aire debe seleccionarse en función del ancho real en húmedo, la variación del seguimiento del producto, el comportamiento del cordón de borde, el ángulo de montaje, la distancia de trabajo y el equilibrio del flujo de aire dentro del cuerpo de la cuchilla. Cuanto más larga sea la cuchilla, más importantes serán la configuración de la entrada y la distribución de la presión interna.
La primera pregunta sobre el dimensionamiento es sencilla: ¿qué área debe quedar seca después de la cuchilla de aire? La respuesta no siempre es el ancho total de la cinta transportadora. En las líneas de láminas, paneles, vidrio, tiras metálicas, placas de circuito impreso, textiles y embalajes, el área húmeda puede ser más ancha o más estrecha que el propio producto.
Un producto plano puede contener agua en la superficie superior, en ambos bordes y, a veces, debajo del borde, donde las gotas lo rodean. Las botellas y los envases pueden requerir cobertura en un patrón de filas, no en una lámina plana. Una banda o tira puede desviarse de un lado a otro. Si la cuchilla de aire solo cubre la posición promedio del producto, la línea se secará bien durante la configuración, pero fallará durante la producción normal.
Una regla práctica consiste en definir tres anchos antes de elegir la longitud: el ancho del producto, el movimiento lateral máximo durante la producción y la zona de desplazamiento de la humedad. Esta zona es importante porque el agua rara vez se mueve en línea recta hacia abajo. La cortina de aire la empuja hacia los lados, hacia el borde posterior o hacia un conducto de drenaje. Si la pala termina demasiado cerca de la superficie húmeda, el agua puede acumularse en el borde y dejar una gota visible.

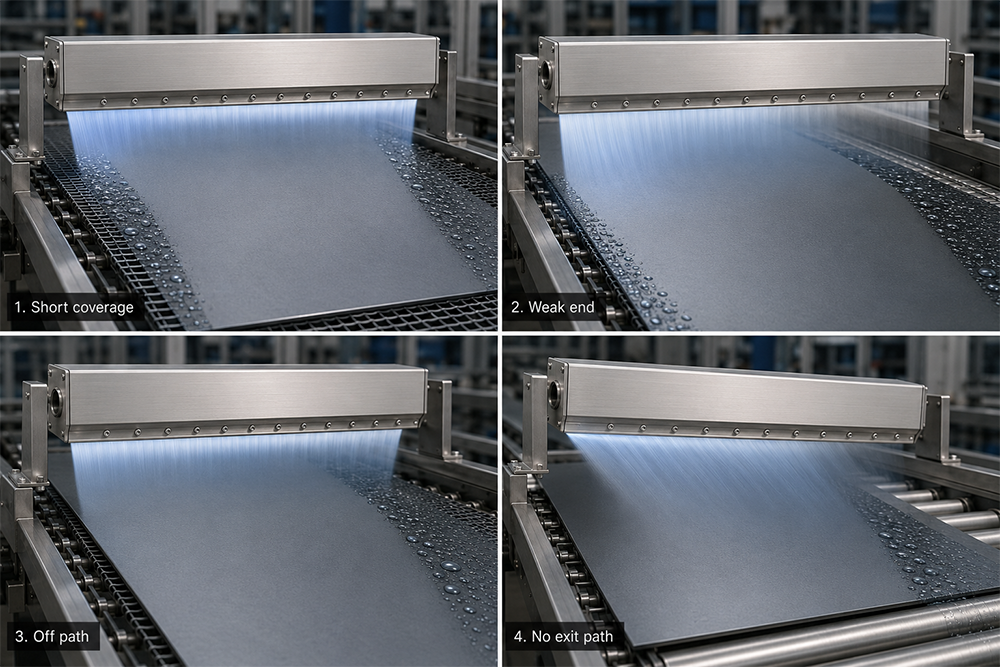

Los bordes húmedos suelen deberse a una de estas cuatro causas: la boquilla de aire puede ser demasiado corta, la cortina de aire puede ser más débil cerca de un extremo, el producto puede estar desviándose de la trayectoria prevista o la boquilla de aire puede estar montada de forma que el aire empuje el agua hacia el borde sin proporcionarle una salida limpia.
La longitud es la causa más evidente, pero no la única. Una cuchilla de aire larga con un equilibrio deficiente en la entrada puede dejar un lado húmedo. En tuberías anchas, el aire debe circular por el interior del plenum antes de salir por la ranura. Si una entrada alimenta demasiado la cuchilla y el extremo opuesto recibe menos presión, el centro y el extremo más alejado pueden no secarse al mismo ritmo.
Por eso, el secado de los bordes debe comprobarse en condiciones reales de producción, no solo durante una breve prueba estática. Ponga en marcha la cinta transportadora a velocidad normal. Utilice la carga real de enjuague, lavado, refrigerante, recubrimiento o líquido. Observe los primeros 50-100 mm cerca de cada borde. Si el centro se seca, pero un borde arrastra gotas hacia adelante, la línea presenta un problema de cobertura o equilibrio.
Para muchos productos planos y anchos, la cortina de aire debe extenderse más allá del ancho del producto húmedo. Este voladizo permite que la cortina de aire arrastre el agua de la superficie en lugar de detenerse justo en el borde. Además, protege contra pequeños cambios en la trayectoria del producto.
El voladizo necesario depende de la línea. Una línea de paneles estable puede requerir solo un pequeño margen. Una línea de bobinas, textiles, cintas transportadoras o filas de contenedores pueden requerir más, ya que la trayectoria del producto cambia durante el funcionamiento. El procesamiento húmedo de PCB suele utilizar un voladizo mínimo más allá del ancho de la placa, especialmente donde el agua puede acumularse en el borde o dentro de los orificios. Para el secado general de líneas anchas, es más seguro analizar el comportamiento real del borde en lugar de copiar un valor fijo de otra máquina.
El sobredimensionamiento también tiene un coste. Una cuchilla mucho más larga que el ancho húmedo requerido consume aire en el espacio no utilizado. Ese exceso de aire puede provocar salpicaduras, alterar productos ligeros o aumentar el ruido. Un buen dimensionamiento no se limita a la cuchilla de aire más larga posible, sino que debe tener la longitud suficiente para cubrir la zona de trabajo y el movimiento del borde sin desperdiciar aire fuera del proceso.
Una sola cuchilla de aire larga proporciona una cortina de aire limpia y continua. Es más fácil de alinear y de proteger. Además, evita las pequeñas zonas débiles que pueden aparecer entre cuchillas separadas si no están bien espaciadas. Para muchas aplicaciones de láminas, paneles y cintas transportadoras, una cuchilla de aire larga bien diseñada es la configuración preferida.
El uso de varias cuchillas de aire más cortas puede ser útil cuando la estructura de la máquina tiene travesaños, puertas de mantenimiento, sensores o guías de producto que obstruyen el paso. También pueden ser de ayuda cuando se requieren ángulos distintos en diferentes zonas o cuando se debe alimentar una línea muy ancha desde distintas ramas del soplador. El riesgo reside en la superposición. Si las cuchillas no se superponen correctamente, puede aparecer una estrecha línea húmeda entre ellas. Si se superponen demasiado, los chorros cruzados pueden generar turbulencias y empujar el agua de vuelta sobre el producto.
La elección debe basarse en la disposición de la máquina y el resultado del secado, no en la conveniencia del catálogo. En una línea de 1,5 m o 2 m, una cuchilla larga personalizada con entradas equilibradas puede ofrecer una limpieza más eficaz que varias cuchillas pequeñas de catálogo. En una línea con muchas obstrucciones, dos o tres cuchillas más cortas pueden ser más fáciles de instalar y mantener.
Las cuchillas de aire largas requieren una presión interna estable. Si la entrada de aire es demasiado pequeña o está mal ubicada, la cuchilla puede tener un flujo de aire fuerte cerca de la entrada y más débil lejos de ella. Los operarios suelen intentar solucionar esto aumentando la presión del soplador. Esto puede secar ligeramente mejor el lado con menor presión, pero puede sobrecargar el lado con mayor presión y desperdiciar energía.
QXY Machinery utiliza configuraciones de entrada simple o doble según la longitud y la aplicación. Como referencia general, las cuchillas de aire de aluminio estándar de QXY utilizan una entrada para cuchillas de hasta 600 mm y dos entradas para cuchillas de más de 600 mm. Para líneas anchas, se deben considerar el diámetro, la cantidad y la posición de las entradas, así como la disposición del colector, junto con la longitud de la cuchilla.
Un conducto dividido en Y equilibrado, una longitud de manguera similar en ambos lados y una potencia de soplado suficiente permiten que toda la longitud de la cuchilla de aire funcione como una sola herramienta de secado en lugar de dos zonas desiguales. El objetivo no es simplemente aumentar el flujo de aire, sino lograr una capa de aire uniforme y eficaz desde un extremo de la cuchilla hasta el otro.
Los siguientes valores son puntos de partida útiles al analizar una línea de producción amplia con QXY Machinery. El dimensionamiento final debe basarse en el ancho del producto, la velocidad de la cinta transportadora, la carga de líquido, la fuente de aire, el espacio de montaje y el grado de sequedad requerido después de la estación.
Punto de referencia | Valor o recomendación de QXY |
Longitudes estándar | 150, 300, 450, 600, 800 y 1000 mm |
Longitud personalizada | Disponible hasta 6.000 mm para líneas anchas. |
espacio entre ranuras | Estándar de 0,5-2 mm; ajustado en fábrica según pedido. |
uniformidad del flujo de aire | Objetivo de calibración de fábrica de +/-5% en toda la longitud de la cuchilla. |
Configuración de entrada | Entrada simple para cuchillas de <=600 mm; entrada doble para cuchillas más largas. |
Presión típica del soplador | 2-6 psi (0,14-0,42 bar) para sistemas accionados por soplador |
Distancia de trabajo | 20-50 mm para muchas aplicaciones de secado |
Estos valores son puntos de referencia, no garantías automáticas. Una línea de 2000 mm que seca una fina película de agua a velocidad moderada no es lo mismo que una línea de 2000 mm que transporta refrigerante denso, enjuague químico o residuos viscosos. La velocidad de la línea, la textura de la superficie, la viscosidad del líquido y la dirección del drenaje modifican la configuración necesaria.
La longitud de la cuchilla de aire se mide a lo largo de la hoja. La cobertura de secado efectiva es la que alcanza realmente la cortina de aire sobre la superficie del producto. Si la cuchilla está montada demasiado lejos, el chorro se dispersa y pierde impacto. Si el ángulo es incorrecto, el aire puede empujar el agua hacia los lados, hacia arriba o de vuelta al proceso.
Para muchas aplicaciones de secado, una distancia entre la cuchilla y el producto de 20 a 50 mm es un rango práctico para empezar. QXY también utiliza un ángulo de impacto común de 15 a 45 grados con respecto a la superficie del producto, con el flujo de aire dirigido en la dirección de la cinta transportadora. Estos ajustes ayudan a que el aire rompa la película de agua y aleje las gotas de la superficie.
En líneas anchas, el soporte debe mantener este ángulo a lo largo de toda su extensión. Una cuchilla larga que se comba, se tuerce o queda demasiado cerca del producto en un extremo puede provocar un secado irregular, incluso si la propia cuchilla de aire está bien fabricada. Esto es especialmente importante para estructuras ligeras, tramos largos y soportes ajustables que no se bloquean tras la puesta en marcha.
La mejor forma de comprobarlo es inspeccionando el propio producto. Tras la instalación, revise la superficie en las siguientes zonas: borde izquierdo, centro izquierdo, centro, centro derecho y borde derecho. Realice esta inspección a velocidad y caudal de líquido normales. Si es posible, repita la comprobación una vez que la línea haya estado en funcionamiento el tiempo suficiente para que la temperatura, la humedad, el caudal de la bomba y el seguimiento del producto alcancen condiciones normales.
Busque marcas en los bordes, franjas húmedas, salpicaduras, movimiento del producto y marcas de secado irregulares. Si solo el borde está húmedo, la cuchilla de aire podría ser demasiado corta, estar demasiado cerca del borde del producto o estar empujando el agua en la dirección incorrecta. Si el extremo opuesto presenta poca presión, verifique el equilibrio de la entrada y la resistencia del conducto. Si todo el ancho está húmedo, el problema podría deberse al tamaño del soplador, la separación de la ranura, la distancia, el ángulo o la velocidad de la línea, en lugar de solo a la longitud de la cuchilla.
Un registro de puesta en marcha útil debe incluir la longitud de la cuchilla de aire, el ancho del producto, el voladizo a ambos lados, la separación de la ranura, la distancia de trabajo, el ángulo, la presión de entrada, el modelo del soplador, la longitud del conducto y la velocidad de la línea. Estas notas facilitan enormemente la resolución de problemas posteriores.
Al solicitar un presupuesto, no envíe únicamente el ancho de la cinta transportadora. Incluya el ancho del producto, el desplazamiento máximo del producto, el área húmeda, el grado de sequedad requerido, la velocidad de la cinta transportadora, la fuente de aire disponible, el plano de instalación, el espacio para los soportes, la exposición a productos químicos, la temperatura y si el producto es plano, redondo, poroso, flexible o irregular.
Para la mayoría de los entornos industriales secos, una cuchilla de aire de aleación de aluminio es una opción práctica, ya que es ligera, rentable y adecuada para el secado de cintas transportadoras, paneles, soplado entre etapas de PCB, botellas, vidrio, tiras metálicas y automatización general. Se debe considerar el acero inoxidable cuando la línea requiere lavado a presión, contacto con alimentos, exposición a productos químicos o un diseño higiénico. Para entornos más corrosivos, puede ser necesario utilizar PVC o titanio.
Las líneas de producción amplias se benefician de un dimensionamiento preciso. Una longitud de cuchilla de aire correctamente seleccionada proporciona al proceso una cobertura suficiente en los bordes, un secado estable en el centro y reduce la necesidad de que los operarios compensen aumentando la presión o reduciendo la velocidad de la cinta transportadora.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
QXY Machinery ha desarrollado de forma independiente docenas de modelos de cuchillas de aire que abarcan aleación de aluminio, acero inoxidable, PVC, aleación de titanio, cuchillas de aire para PCB de orificio pequeño, cuchillas de aire anulares, cuchillas de aire tipo tornado y configuraciones aire-aire. Para líneas de producción amplias, QXY puede proporcionar longitudes estándar y personalizadas de cuchillas de aire de hasta 6 m, con configuración de entrada, ancho de ranura, material y dirección de montaje adaptados a la cinta transportadora y al área de secado.
QXY Machinery opera un sistema de producción integral respaldado por un amplio suministro de materia prima y una estricta gestión de calidad. Su capacidad de procesamiento estable y su experiencia técnica profesional garantizan productos confiables, soporte técnico preciso y un servicio posventa eficiente.
P: ¿Debe la cuchilla de aire tener la misma longitud que el ancho de la cinta transportadora?
R: No siempre. El punto de partida ideal es el ancho real de la zona húmeda, más un margen para el movimiento del producto y el drenaje de los bordes. Ajustar únicamente el ancho de la cinta transportadora puede desperdiciar aire si el producto es estrecho, o dejar bordes húmedos si la zona húmeda se extiende más allá del recorrido del producto.
P: ¿Cuánto más larga debe ser la cuchilla de aire que el producto?
A: El voladizo depende del proceso. Los productos planos y estables pueden requerir solo un pequeño margen, mientras que las bobinas, textiles, contenedores o paneles con bordes reforzados pueden requerir más. La opción más segura se basa en el seguimiento del producto, el movimiento del agua y el resultado de secado requerido en ambos bordes.
P: ¿Puede una espátula de aire larga secar una línea muy ancha?
R: Sí, siempre que el cuerpo de la cuchilla de aire, la disposición de las entradas, la capacidad del soplador y el colector estén diseñados para esa longitud. Las cuchillas largas requieren una presión interna equilibrada. Para las cuchillas de aire de aluminio estándar QXY, generalmente se utilizan entradas dobles para longitudes superiores a 600 mm.
P: ¿Cuándo es mejor usar varias cuchillas de aire comprimido más cortas que una sola cuchilla de aire comprimido larga?
A: El uso de varias cuchillas puede ser útil cuando la máquina presenta obstrucciones en el bastidor, puertas de acceso, sensores o diferentes zonas de secado. Es fundamental alinearlas con precisión. Una mala superposición puede dejar una franja húmeda entre las cuchillas o generar turbulencias en la zona de contacto de los chorros.
P: ¿Una cuchilla de aire más larga siempre requiere un soplador más grande?
R: Generalmente, una mayor cobertura requiere un mayor flujo de aire total, pero la selección del ventilador también depende de la separación de las ranuras, la presión, las pérdidas en los conductos, la velocidad de la línea y la carga de líquido. Aumentar el tamaño del ventilador por sí solo no solucionará una entrada mal equilibrada ni un ángulo de montaje incorrecto.
P: ¿Por qué un borde permanece húmedo incluso cuando la cuchilla de aire tiene la longitud suficiente?
A: La causa podría ser un flujo de aire débil en un extremo, desplazamiento del producto, desalineación del soporte, dirección de drenaje deficiente o una distancia de trabajo excesiva. Verifique las zonas de los bordes a velocidad de producción normal antes de modificar la longitud de la cuchilla de aire.
P: ¿Qué información debo enviar a QXY antes de elegir la longitud de la cuchilla de aire?
A: Envíe el ancho del producto, el ancho de la cinta transportadora, el rango de movimiento del producto, el área húmeda, la velocidad de la línea, el tipo de líquido, el grado de sequedad requerido, la fuente de aire disponible, fotos o dibujos de la instalación, la temperatura, los requisitos de materiales y cualquier limitación de espacio alrededor de la estación de secado.
