La distancia de montaje de la cuchilla de aire es uno de los ajustes que más fácilmente se pasan por alto. La cuchilla puede tener la longitud correcta, el soplador puede ser lo suficientemente potente y el ancho de la ranura puede ser el adecuado. Pero si la cuchilla de aire se monta demasiado lejos de la superficie, la cortina de aire pierde impacto antes de alcanzar el agua, el polvo, las virutas o el refrigerante. Si se monta demasiado cerca, el aire puede salpicar líquido, alterar productos ligeros o crear una zona de soplado estrecha que no llega a los bordes ni a los huecos.
Una distancia de montaje óptima no es la posición más cercana posible, sino aquella en la que la lámina de aire aún conserva la fuerza, el ancho y la dirección suficientes para eliminar la contaminación de la superficie. Para muchas aplicaciones de secado y soplado, QXY Machinery utiliza un rango práctico de 20 a 50 mm entre la cuchilla de aire y el producto. Distancias superiores a 60 mm suelen presentar una clara pérdida de velocidad, a menos que todo el sistema esté diseñado para ese espacio.
La distancia óptima depende del proceso. Un panel de circuito impreso plano, una lámina de vidrio, una fila de botellas, una tira metálica, un envase de alimentos, una pieza mecanizada y una banda textil responden de manera diferente al impacto del aire. La distancia debe elegirse en función del comportamiento del producto, no solo por la conveniencia del soporte.
El aire que sale de una cuchilla de aire no mantiene la misma forma indefinidamente. A medida que el chorro se desplaza, se expande, disminuye su velocidad y se mezcla con el aire circundante. Una distancia corta mantiene el aire concentrado. Una distancia mayor le da al chorro más tiempo para expandirse y perder impacto en la superficie.
Esa pérdida es importante porque la limpieza por soplado no depende únicamente del volumen de aire. El aire debe impactar la superficie con la fuerza de cizallamiento suficiente para romper la película de agua o mover las partículas. Si la distancia de trabajo es demasiado larga, los operarios suelen aumentar la potencia del soplador para compensar. A veces esto ayuda un poco. Con frecuencia, aumenta el ruido y el consumo de energía, mientras que el producto sigue saliendo húmedo.
La distancia también afecta la cobertura. Un cuchillo muy cerca puede crear una línea de acción fuerte pero estrecha. Esto puede eliminar el agua directamente debajo de la ranura, dejando gotas a los lados. Una distancia moderada permite una zona útil ligeramente más amplia, pero una distancia excesiva debilita la cortina de aire.

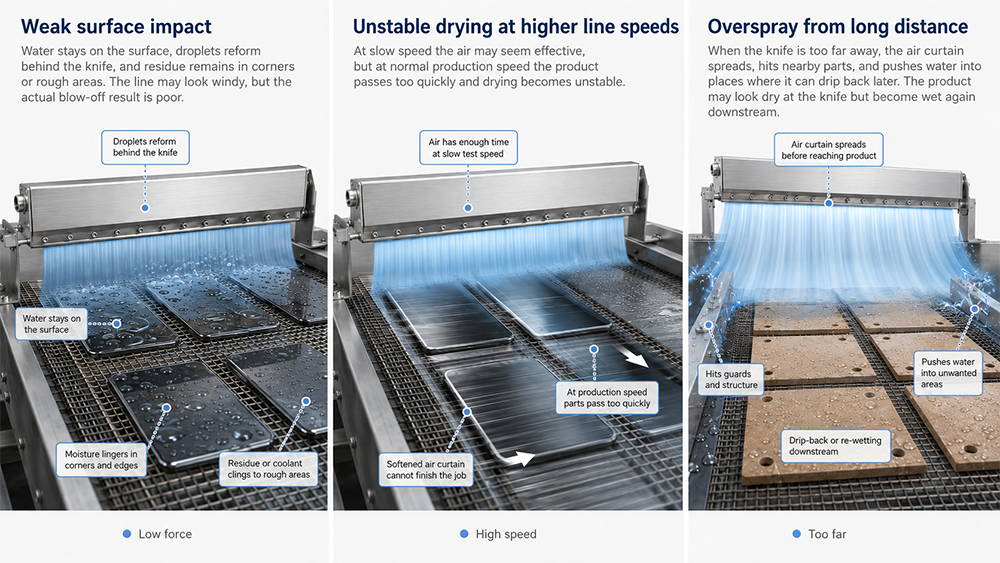

El primer síntoma es un impacto superficial débil. El agua se queda en la superficie, se forman gotas detrás de la cuchilla, el polvo se acumula en las esquinas o el refrigerante se adhiere a las zonas rugosas. La línea puede parecer fluida, pero el resultado final es deficiente.
Un segundo síntoma es el secado inestable a velocidades de línea elevadas. A baja velocidad, el aire puede tener tiempo suficiente para actuar. A velocidad normal, el producto pasa demasiado rápido y la cortina de aire suavizado no puede completar el proceso. Esto suele ocurrir cuando una máquina se prueba a baja velocidad durante la configuración, pero funciona a mayor velocidad en producción.
La larga distancia también puede provocar salpicaduras. La cortina de aire se dispersa antes de llegar al producto, choca con las protecciones o las partes cercanas y empuja el agua hacia lugares donde puede gotear posteriormente. El producto puede parecer seco en la cuchilla y luego mojarse de nuevo más adelante.
Demasiado cerca no siempre es mejor. Un chorro de aire a baja presión puede impactar con fuerza, pero es posible que no le dé al líquido suficiente espacio para alejarse. El agua puede salpicar, rebotar hacia el lado de entrada o atomizarse en niebla. En productos ligeros, el aire puede desplazar la pieza, levantar una película, hacer vibrar una red o alterar una fila de botellas.
Una proximidad excesiva también reduce la tolerancia a las variaciones de altura del producto. Si un panel deformado, una pieza elevada, una tapa, un accesorio o una junta de la cinta transportadora se mueve cerca de la cuchilla de aire, la separación puede volverse insegura o inconsistente. Un producto puede secarse correctamente, mientras que el siguiente entra en contacto con la zona de riesgo o recibe un chorro mucho más fuerte.
El mantenimiento también se complica. Una cuchilla instalada demasiado cerca de un proceso húmedo, sucio o pegajoso puede acumular salpicaduras y residuos en la salida. Esto puede alterar el rendimiento de la ranura con el tiempo y crear marcas de humedad.
Para muchas aplicaciones de secado con cuchilla de aire QXY, un rango práctico de 20 a 50 mm es ideal. Es lo suficientemente preciso para minimizar el impacto superficial, pero generalmente deja margen para el movimiento del producto, los soportes, las protecciones y el drenaje. El punto exacto dentro de este rango debe determinarse mediante pruebas con el producto real a velocidad normal.
No realice pruebas con una cinta transportadora vacía y dé por sentado que la configuración es correcta. Realice la prueba con la carga normal de líquido. Utilice la altura real del producto, la textura de la superficie y la velocidad de la línea. Compruebe la superficie inmediatamente después de la cuchilla de aire y nuevamente aguas abajo. Si el agua regresa posteriormente, el problema podría deberse a salpicaduras, drenaje deficiente o acumulación de niebla, en lugar de una simple falta de soplado.
Si la línea presenta variaciones en la altura del producto, utilice el punto de fijación o del producto más alto previsto para determinar la distancia. La distancia de trabajo debe ser eficaz y mecánicamente segura.
La distancia de montaje no puede separarse del ángulo. El sistema de guía de referencia QXY suele utilizar un ángulo de impacto de 15 a 45 grados con respecto a la superficie del producto, en la dirección de la cinta transportadora. El objetivo es desviar el agua y dirigirla hacia un desagüe, no simplemente impactar la superficie directamente hacia abajo.
A corta distancia, un ángulo pronunciado puede provocar salpicaduras. A mayor distancia, un ángulo poco pronunciado puede perder demasiada fuerza antes de que el líquido salga. La configuración óptima suele lograrse con pequeños ajustes: mueva la cuchilla unos milímetros, ajuste el ángulo y vuelva a procesar el producto a velocidad de producción.
Observa la dirección del movimiento del agua. Si el agua se dirige lateralmente hacia un riel guía, hacia arriba hacia una protección o hacia atrás sobre el producto, el ángulo y la distancia dificultan el proceso.
Los paneles y láminas planas generalmente requieren un impacto estable y uniforme a lo ancho. Una distancia moderada ayuda a cubrir la superficie, pero la cuchilla debe estar lo suficientemente cerca para evitar bordes débiles. En el caso de las placas de circuito impreso y las líneas de vidrio, una distancia insuficiente puede dejar rebabas en los bordes o agua dentro de las pequeñas irregularidades de la superficie.
Las piezas irregulares requieren mayor precaución. Las nervaduras, orificios, ranuras, tapas, bordes elevados, fijaciones y áreas empotradas pueden obstruir el flujo de aire o crear zonas de sombra. Una sola posición de la cuchilla de aire plana puede no ser suficiente para cubrir todas las características. En esos casos, una cuchilla secundaria, una cuchilla angular, una cuchilla de aire tipo tornado, una cuchilla de aire anular o una fijación específica para el proceso pueden ser más eficaces que simplemente acercar una cuchilla.
Los productos flexibles, como películas, etiquetas y textiles, requieren una distancia que evite vibraciones. Si la cuchilla de aire está demasiado cerca, el producto puede vibrar o levantarse. Si está demasiado lejos, la superficie permanece húmeda. El sistema de soporte debajo del producto pasa a formar parte del sistema de soplado.
Situación | Problema de distancia a comprobar | Acción práctica |
El agua permanece en todo el ancho. | El cuchillo puede estar demasiado lejos o el soplador Impacto demasiado débil. | Pase al rango de 20-50 mm y, a continuación, verifique la presión, la separación de la ranura y la velocidad de la línea. |
Salpicaduras o rocío alrededor de la estación | El cuchillo puede estar demasiado cerca, demasiado inclinado o empujando agua hacia las protecciones. | Aumente ligeramente la distancia, reduzca el ángulo y confirme que el agua sale hacia un desagüe. |
Solo el centro se seca. | La corta distancia puede crear una estrecha La línea de acción o la cobertura de los bordes pueden ser débiles. | Ajuste la distancia, el ángulo y el voladizo; compruebe el equilibrio del flujo de aire en todo el ancho. |
El producto se mueve o vibra | El impacto del aire puede ser demasiado fuerte a la distancia seleccionada. | Aumenta ligeramente la distancia, reduce la presión, cambia el ángulo o mejora el apoyo. |
Registre la configuración antes de realizar cambios: distancia de montaje, ángulo, ancho de la ranura, presión del soplador, fuente de aire, velocidad de la línea, altura del producto, tipo de líquido y ubicación de la humedad. Esto convierte el ajuste de la distancia en una prueba controlada en lugar de una simple conjetura.
Modifique una variable a la vez siempre que sea posible. Si el equipo cambia simultáneamente la distancia, el ángulo, la presión y el ancho de la ranura, resulta difícil determinar qué mejoró el resultado. Comience con la distancia y el ángulo, y luego verifique si el soplador y la abertura de la ranura siguen siendo los adecuados para el proceso.
Inspeccione el soporte después de la prueba. Las cuchillas de aire largas pueden ceder o torcerse si el soporte es débil, lo que altera la distancia a lo largo de su longitud. Una cuchilla puede estar a 30 mm del producto en un extremo y a 45 mm en el otro. Esta diferencia puede manifestarse como un secado irregular.
Parámetro | Valor de referencia QXY |
Distancia típica de trabajo | 20-50 mm para muchas aplicaciones de secado y soplado. |
Advertencia de distancia máxima | Por encima de 60 mm, es común una pérdida de velocidad significativa. |
Ángulo de impacto | De 15 a 45 grados desde la superficie del producto. |
Dirección del flujo de aire | Inclinado en la dirección de desplazamiento de la cinta transportadora para un secado estándar. |
Presión de trabajo | 2-6 psi (0,14-0,42 bar) para sistemas accionados por soplador |
hueco de ranura general | Estándar de 0,5-2 mm para muchas tareas de secado industrial. |
uniformidad del flujo de aire | Objetivo de calibración de fábrica de +/-5% a lo largo de la longitud de la cuchilla. |
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
QXY Machinery ha desarrollado de forma independiente docenas de modelos de cuchillas de aire que abarcan aleación de aluminio, acero inoxidable, PVC, aleación de titanio, cuchillas de aire para PCB con orificios pequeños, cuchillas de aire anulares, cuchillas de aire tipo tornado y configuraciones aire-aire. Para procesos de soplado que requieren precisión en la distancia, QXY ofrece soporte para longitudes de cuchilla, anchos de ranura, configuraciones de entrada, selección de materiales y asesoramiento de montaje personalizados según la geometría del producto y la velocidad de la línea.
QXY Machinery opera un sistema de producción integral respaldado por un amplio suministro de materia prima y una estricta gestión de calidad. Su capacidad de procesamiento estable y su experiencia técnica profesional garantizan productos confiables, soporte técnico preciso y un servicio posventa eficiente.
P: ¿Cuál es la distancia de montaje recomendada para la cuchilla de aire?
A: Para muchas aplicaciones de secado y soplado superficial QXY, un rango de 20 a 50 mm es un punto de partida práctico. La distancia final depende de la altura del producto, la velocidad de la línea, la carga de líquido, la separación entre ranuras, el ángulo y la capacidad del soplador.
P: ¿Qué ocurre si la cuchilla de aire se monta demasiado lejos de la superficie?
A: La cortina de aire se dispersa y pierde impacto. Es posible que queden restos de agua, polvo o refrigerante en el producto, especialmente a altas velocidades de línea o en superficies rugosas y con hendiduras.
P: ¿Es mejor montar la cuchilla de aire lo más cerca posible?
R: No siempre. Si se coloca demasiado cerca, puede provocar salpicaduras, neblina, desplazamiento del producto, vibraciones, acumulación de residuos en la ranura o problemas de espacio libre mecánico con piezas y accesorios elevados.
P: ¿Cómo afecta el ángulo a la distancia de montaje?
A: La distancia y el ángulo trabajan conjuntamente. QXY suele utilizar un ángulo de 15 a 45 grados con respecto a la superficie del producto, angulado con respecto al movimiento de la cinta transportadora, de modo que el aire desplaza el líquido en lugar de empujarlo de nuevo sobre el producto.
P: ¿Por qué mi espátula de aire seca bien en el centro pero no en los bordes?
A: Las posibles causas incluyen una distancia de montaje demasiado corta para una cobertura de ancho completo, un voladizo deficiente, una altura desigual del soporte, un flujo de aire débil en los bordes o un drenaje deficiente en los bordes del producto.
P: ¿Debe probarse la distancia de montaje a la velocidad normal de producción?
R: Sí. Una configuración que funciona a baja velocidad de avance puede fallar a velocidad de producción. Realice la prueba con el producto real, carga de líquido normal, velocidad normal de la cinta transportadora y espaciado normal entre productos.
P: ¿Qué información debo enviar a QXY antes de elegir la distancia de montaje?
A: Envíe dibujos o fotos del producto, rango de altura del producto, velocidad de la línea, tipo de líquido, sequedad requerida, longitud de la cuchilla de aire, datos disponibles del soplador, ancho de la ranura, espacio de instalación y cualquier límite de espacio libre de seguridad.
