Una cuchilla de aire anular está diseñada para una tarea que una cuchilla de aire recta no puede realizar correctamente por sí sola: proporcionar un flujo de aire equilibrado de 360 grados alrededor del producto en movimiento. Esto la convierte en la opción ideal para líneas de alambre, cable, tubos, mangueras y extrusión donde se debe eliminar el agua, el polvo o el aceite de todos los lados a la vez.
Sin embargo, el concepto de 360 grados solo funciona bien cuando el tamaño del anillo coincide con el del producto. Si el diámetro interior no se elige correctamente, el espacio de aire alrededor del producto se vuelve demasiado holgado o demasiado arriesgado. Esto modifica la forma en que el aire llega a la superficie y la cantidad de esfuerzo del soplador necesario para obtener el resultado deseado.
En su guía sobre cuchillas de aire, Air Control Industries lo deja claro: para lograr el flujo de aire adecuado alrededor de una cuchilla de aire anular, es fundamental especificar el diámetro correcto del anillo, el diámetro del orificio, el número de entradas, el tamaño de la ranura de descarga y la presión del aire. En otras palabras, el diámetro del anillo no es una medida meramente estética, sino uno de los parámetros clave para el rendimiento.

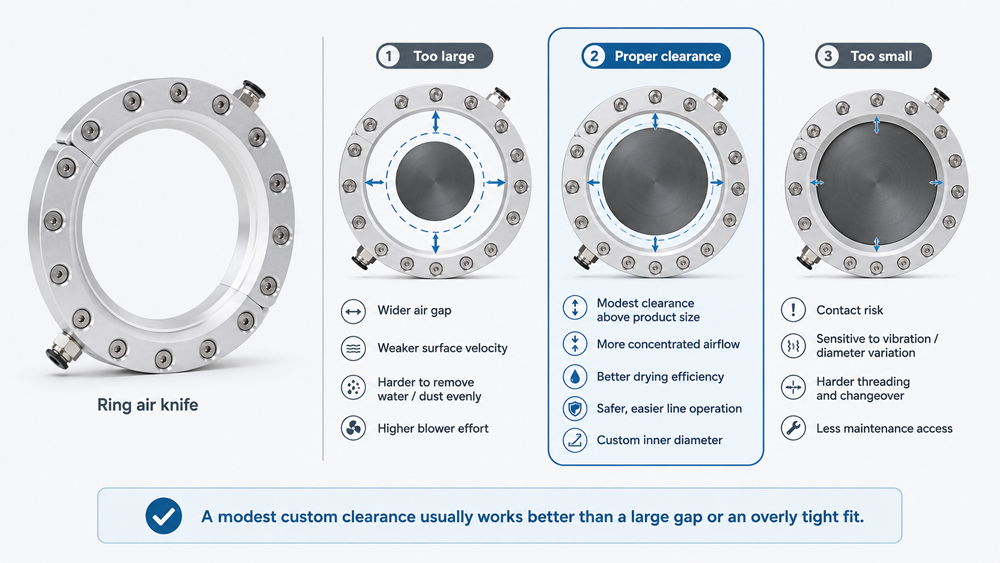

Muchos compradores creen que ajustar el diámetro del anillo es sencillo: basta con agrandar la abertura interior y listo. Esto suele dar lugar a dos errores: o el anillo queda demasiado suelto y el secado se debilita, o queda tan ajustado que resulta difícil tender la línea de forma segura.
● Demasiado grande: el espacio de aire se amplía, la velocidad disminuye en la superficie del producto y es más difícil eliminar el agua o el polvo de manera uniforme.
● Demasiado grande: el sistema puede requerir mayor esfuerzo del soplador para obtener el mismo resultado de secado, lo que aumenta el costo operativo.
● Demasiado pequeño: el producto puede desplazarse, vibrar o tocar el anillo si la estabilidad de la línea es deficiente.
● Demasiado pequeño: la instalación se vuelve sensible a las juntas de empalme, la variación del diámetro, la ovalidad o el latigazo del producto en líneas de producción más rápidas.
● Demasiado pequeño: el acceso para el mantenimiento es más difícil, especialmente cuando la línea necesita un enhebrado rápido o cambios frecuentes de producto.
Diversas referencias del sector coinciden en esta idea. Algunos proveedores de sistemas de limpieza por aire sugieren una separación moderada por encima del tamaño del producto, en lugar de una gran holgura, ya que, una vez que el anillo se aleja demasiado del producto, el flujo de aire pierde concentración antes de poder realizar su función eficazmente. El artículo de QXY sobre la cuchilla de aire anular subraya este mismo punto práctico de forma indirecta, al destacar la importancia de un diámetro interior personalizado en lugar de un diseño universal.

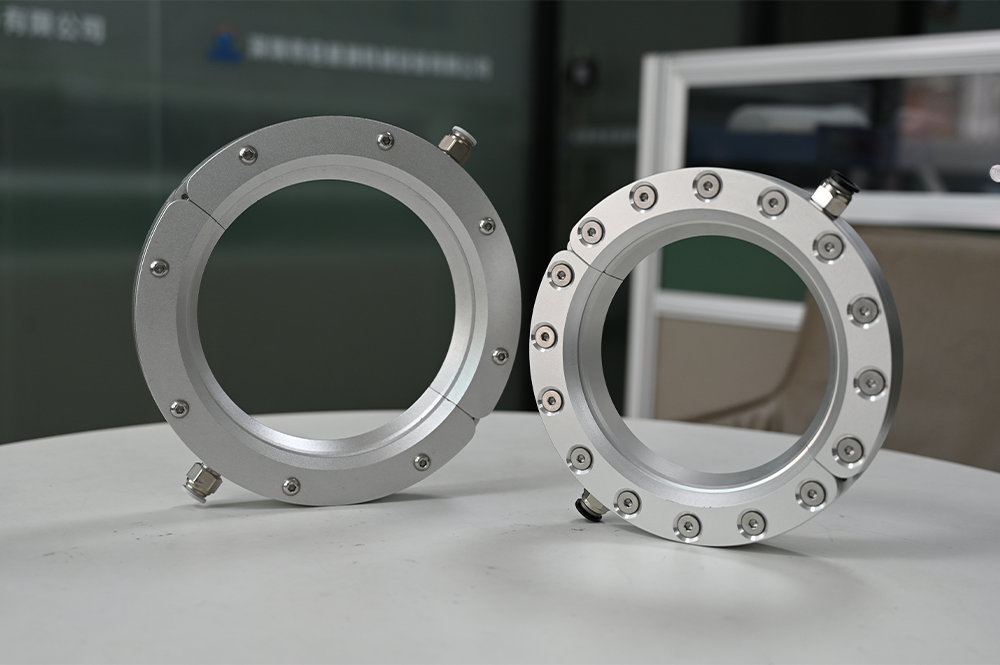

Una buena selección del diámetro comienza con la medición, no con conjeturas. El tamaño nominal del producto en el plano es solo el punto de partida. La línea de producción real suele comportarse de manera diferente.
● Diámetro exterior máximo del producto, no solo el diámetro nominal que figura en el dibujo.
● Variación real del diámetro durante la producción, incluyendo hinchazón, ovalidad, espesor del recubrimiento o carga de película de agua.
● Velocidad de la línea y estabilidad del producto en la zona de secado.
● Resultado de secado o soplado requerido: eliminación de agua ligera, arrastre de baño importante, eliminación de polvo o limpieza de aceite.
● Espacio de instalación disponible y si el anillo debe ser sólido o de dos partes con bisagra para facilitar el montaje.
● Fuente de aire y presión de trabajo prevista en la entrada del anillo.
Esto es importante porque las condiciones de la línea modifican la decisión sobre el diámetro efectivo. Un tubo rígido pulido que se mueve de forma constante a través de guías generalmente puede funcionar con una holgura menor que una extrusión flexible caliente o un cable que se mueve con flexión. El anillo debe ajustarse al producto y a su movimiento.
El diámetro adecuado no es el mismo para todos los productos redondos. La rigidez del producto, la velocidad y el estado de la superficie influyen en la agresividad del espacio de aire.
● Cables y alambres pequeños: la alta velocidad de línea suele ser más importante que el diámetro. Incluso con un producto pequeño, el anillo debe permitir un enhebrado seguro y un paso estable, manteniendo al mismo tiempo un espacio de aire lo suficientemente ajustado para un impacto superficial efectivo.
● Manguera flexible y tubo blando: el movimiento y el rebote son más importantes. La línea puede necesitar un poco más de espacio libre que un producto rígido, ya que el producto puede desplazarse al salir de las secciones de enfriamiento o lavado.
● Tubo rígido de plástico o metal: la trayectoria suele ser más estable, por lo que el tamaño del anillo se puede ajustar más cerca del diámetro exterior real si las guías son buenas y la línea es recta.
● Perfiles extruidos que son casi redondos pero no perfectamente redondos: un anillo circular aún puede funcionar, pero el ingeniero debe dimensionarlo para la dimensión de paso más grande, no para la sección promedio.
● Tubería grande o extrusión de gran diámetro: el diámetro del anillo se convierte en un factor tanto de costo y flujo de aire como de geometría. Los anillos más grandes requieren especial atención a la disposición de la entrada, la ranura de descarga y el equilibrio del aire.
Por ejemplo, una tubería que sale de un tanque de refrigeración puede contener una película de agua alrededor de toda su circunferencia. Esto es un ejemplo clásico de un sistema de corte de aire anular. Sin embargo, si la velocidad de la tubería es alta y esta vibra ligeramente, el ingeniero puede aceptar un poco más de holgura para proteger la estabilidad de la tubería y, posteriormente, recuperar el rendimiento con un mejor equilibrio del flujo de aire y una mayor compatibilidad del soplador.
El diámetro suele ser el factor más importante, pero es solo una parte del rendimiento final. Una buena cuchilla de aire anular es un sistema, no solo un orificio en un cuerpo circular.
● El diámetro interior y el espacio de aire son las primeras decisiones, pero no las únicas.
● La geometría de la ranura y el orificio de descarga de aire afecta al grado de concentración del flujo de aire de 360 grados alrededor del producto.
● El número de entradas y la posición de las mismas importan más a medida que aumenta el tamaño del anillo, ya que el flujo de aire tiene que recorrer una mayor distancia alrededor del cuerpo.
● La elección del material es crucial en líneas de producción húmedas, químicas o higiénicas. QXY ofrece cuchillas de aire anulares de aleación de aluminio y acero inoxidable, según el entorno.
● Un anillo partido articulado puede ser la mejor opción en líneas de modernización donde el roscado del producto o el equipo posterior dificultan la instalación de un anillo sólido.
Las referencias de productos de QXY también respaldan esta visión más amplia. La empresa ofrece cuchillas de aire anulares en aleación de aluminio y acero inoxidable, con diámetro interior personalizado según el diámetro exterior del producto, e indica que existen versiones divididas en dos partes para facilitar la instalación en productos largos y continuos. Esta combinación de diámetro, estructura y material suele ser más importante que cualquier valor numérico por sí solo.
QXY Machinery posiciona la cuchilla de aire anular como una herramienta de secado y soplado de 360 grados para tubos, tuberías, cables, extrusiones, contenedores cilíndricos y productos similares. El producto objetivo pasa por el centro mientras el aire se descarga alrededor de toda la circunferencia en una sola pasada.
Para la selección, el punto de partida es el diámetro exterior real del producto. Las notas de referencia de QXY especifican un diámetro interior personalizado que se ajuste al tamaño del producto, en lugar de imponer una abertura estándar. Esto es importante porque un espacio libre excesivo reduce la eficacia del secado, mientras que un espacio libre insuficiente puede provocar fugas.
Para líneas con dificultades de enhebrado o productos largos y continuos, QXY también ofrece estructuras de anillo de dos piezas, tanto sólidas como articuladas. En la práctica, esto proporciona al ingeniero otra solución para el problema de instalación sin sobredimensionar el anillo innecesariamente.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
QXY Machinery suministra cuchillas de aire anulares junto con configuraciones de cuchillas de aire de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, tornado, orificio pequeño y de doble cara para industrias como la extrusión, cables, tubos, PCB, vidrio LCD, bebidas, procesamiento de alimentos, farmacéutica, impresión, textil y fabricación de hardware.
Para proyectos de cuchillas de aire anulares, QXY Machinery puede analizar el diámetro exterior del producto, la velocidad de la línea, el material, el resultado de secado requerido y el método de instalación antes de recomendar el diámetro interior, el tipo de estructura y la configuración del flujo de aire. Esto ayuda a reducir tanto el secado deficiente como el sobredimensionamiento innecesario.
P: ¿Por qué es tan importante el diámetro de la cuchilla de aire anular?
R: Porque el diámetro determina el espacio de aire entre el producto y el anillo. Ese espacio influye considerablemente en el impacto superficial, la uniformidad del flujo de aire, la seguridad del enroscado y el consumo de energía.
P: ¿Cuánto mayor debe ser el diámetro interior del anillo que el del producto?
R: Depende de la estabilidad de la línea y del tipo de producto, pero el anillo debe ser mayor que el diámetro máximo real del producto, con suficiente espacio libre para un funcionamiento seguro y, al mismo tiempo, mantener una separación lo suficientemente ajustada para un secado eficaz. Muchos proveedores utilizan un pequeño espacio libre adicional en lugar de una gran abertura.
P: ¿Puedo elegir un anillo más grande por si acaso?
R: Sí, se puede, pero suele disminuir el rendimiento del secado. Un anillo más grande reduce la cantidad de aire que llega directamente al producto y puede obligar al sistema a usar más aire para obtener el mismo resultado.
P: ¿Cuándo resulta útil un cuchillo neumático de anillo articulado de dos piezas?
R: Resulta útil cuando el hilo es difícil de enhebrar, cuando el producto es largo y continuo, o cuando el acceso para el mantenimiento hace que un anillo sólido de una sola pieza sea inconveniente.
P: ¿Para qué productos son más adecuadas las cuchillas de aire anulares?
R: Son muy adecuadas para cables, tubos, mangueras, varillas, extrusiones, tuberías y otros productos que se benefician de un secado o soplado equilibrado de 360 grados.
P: ¿El tamaño del anillo afecta la demanda del soplador?
R: Sí. A medida que aumenta el tamaño del anillo y el espacio de aire, suele ser más difícil mantener un fuerte impacto superficial sin aumentar la demanda de flujo de aire o mejorar el diseño del anillo.
P: ¿Qué información debo enviar para la selección de la cuchilla de aire anular?
A: Indique el diámetro máximo del producto, la tolerancia o variación del diámetro, la velocidad de la línea, el material del producto, el resultado de secado requerido, el espacio de instalación y si el anillo debe ser sólido o dividido.
