Cuchilla de aire para la limpieza de placas de circuito impreso: cómo elimina el agua sin contacto.

2026-08-31

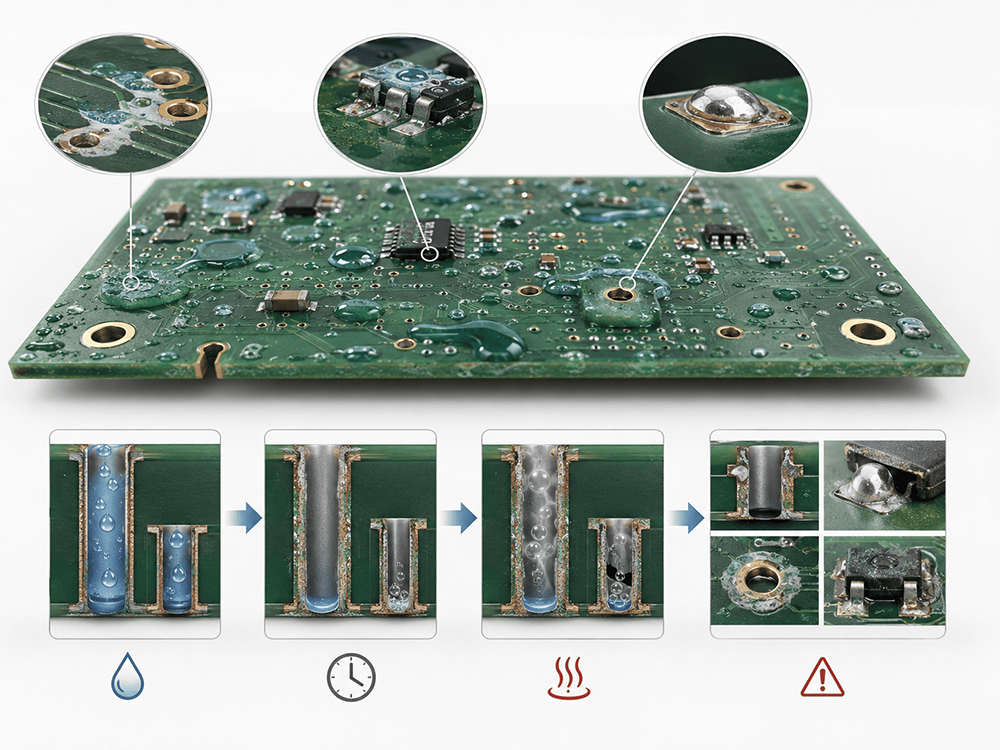

El problema: El agua en las placas de circuito impreso provoca defectos reales.

Las placas de circuito impreso pasan por muchos procesos húmedos. Se someten a grabado. Se someten a decapado. Se someten a galvanoplastia. Se someten a limpieza química.

Tras estos pasos, el agua permanece en la placa. El agua se asienta sobre la superficie plana. El agua se filtra por los orificios pasantes. El agua se acumula alrededor de las almohadillas. El agua se acumula alrededor de las huellas de los componentes.

Cómo el agua daña los PCB

Esta agua contiene sustancias químicas. Estas sustancias provienen del líquido de procesamiento. Si el agua se seca sobre la placa de circuito impreso (PCB), deja residuos químicos. Estos residuos causan tres grandes problemas:

Provoca oxidación en las pistas de cobre .

Provoca oxidación en las almohadillas metálicas .

l Impide que la soldadura se adhiera bien.

El peligro del agua estancada

El problema se agrava en los orificios pasantes. Es aún peor en las vías ciegas. El agua queda atrapada en el interior de los orificios. Esta agua oculta no se seca rápidamente.

La placa de circuito impreso pasa a la siguiente etapa con agua aún en su interior. Las siguientes etapas son el recubrimiento, la impresión o los hornos de reflujo. Esta agua oculta se convierte en vapor o atrapa aire. Esto provoca tres defectos de fábrica:

Deja huecos vacíos en el revestimiento.

Esto debilita las uniones de soldadura.

Esto provoca que la placa de circuito impreso se rompa después de que el cliente la compre.

La solución

Las cuchillas de aire solucionan este problema por completo. La cuchilla de aire expulsa una fina capa de aire limpio, eliminando la humedad de la superficie de la placa de circuito impreso (PCB) y expulsando el agua a través de los pequeños orificios. Funciona con gran rapidez y seca la placa de manera uniforme. Todo esto sin tocar la PCB.

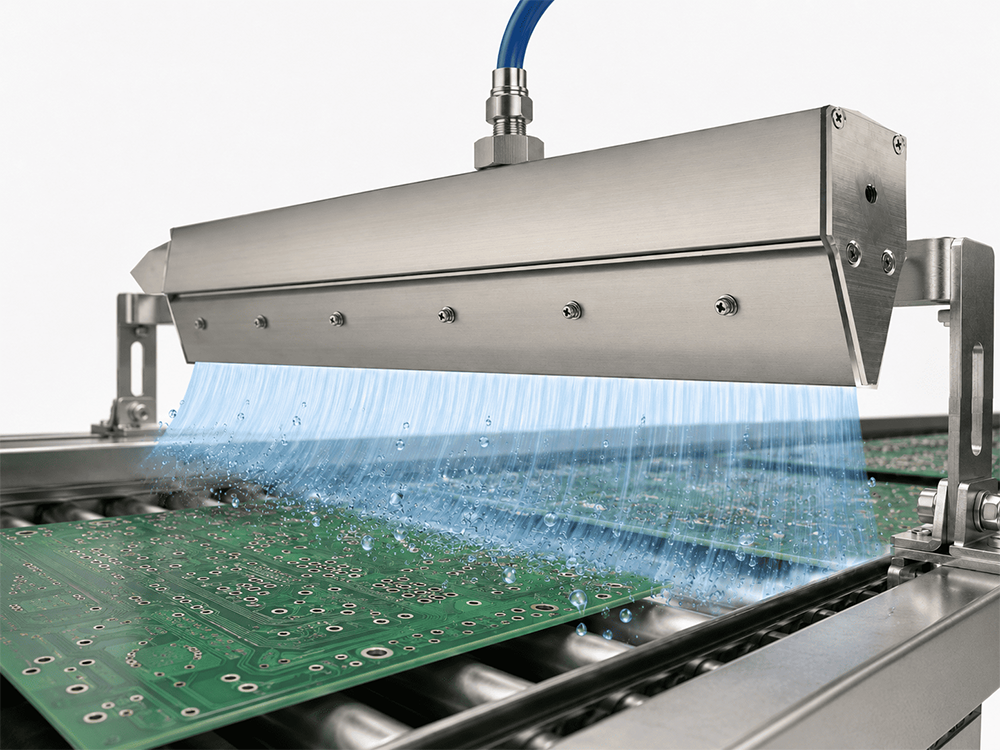

Cómo una espátula de aire elimina el agua de los PCB

Una cuchilla de aire es una cámara larga y hueca con una ranura mecanizada con precisión a lo largo de uno de sus bordes. Se conecta a un soplador. El soplador impulsa el aire hacia la cámara, y este sale por la ranura formando una cortina plana de alta velocidad.

La tabla se desplaza sobre una cinta transportadora a través de esta cortina de aire. La corriente de aire incide sobre la superficie de la tabla en ángulo y elimina la película de agua. Sin rodillos. Sin contacto. Sin limpiaparabrisas.

Por qué importa el ángulo

La mayoría de los sistemas de limpieza con cuchilla de aire para placas de circuito impreso (PCB) inclinan la cuchilla entre 15° y 45° con respecto a la superficie de la placa, apuntando en la dirección de la cinta transportadora. Esto permite que la corriente de aire empuje el agua hacia el borde posterior de la placa y la retire de la superficie, en lugar de empujarla de vuelta a través de las zonas limpias.

Para los tableros de doble cara, se necesitan cuchillas de aire encima y debajo de la cinta transportadora. Ambas caras se secan en una sola pasada.

¿Y qué pasa con los agujeros pasantes?

Las cuchillas de aire estándar con ranura manejan bien el agua superficial. Pero los orificios pasantes son diferentes: el agua dentro de un orificio de 0,3 mm o 0,5 mm no sale solo con una cortina de aire laminar. La velocidad del aire en la entrada del orificio no es lo suficientemente alta como para empujar el agua a través de él por completo.

Aquí es donde la cuchilla de aire de orificio pequeño de QXY Machinery está diseñada para trabajos con placas de circuito impreso. Utiliza un borde de cuchilla engrosado con un patrón de orificios de doble fila: una fila de orificios rectos y otra de orificios angulares. El diámetro estándar del orificio es de 1 mm. Esto concentra el flujo de aire en chorros focalizados que penetran en las aberturas de los orificios e impulsan el agua a través de la placa.

El engrosamiento del filo de la hoja es intencional: aumenta la concentración de presión de aire en la salida y refuerza la fuerza del viento. Esa fuerza adicional es la que permite despejar agujeros a los que un cúter estándar no puede llegar.

Dónde se colocan las cuchillas neumáticas en una línea de procesamiento húmedo de PCB

Las cuchillas de aire no se colocan únicamente en la salida final de la máquina de limpieza. En una línea de limpieza húmeda de PCB bien diseñada, se encuentran en múltiples puntos:

• Después del revelado: Elimina la solución reveladora de la superficie de la placa antes de que esta entre en el tanque de grabado. Reduce la contaminación química y mantiene limpios los productos químicos de grabado.

• Después del grabado: Elimina el agente de grabado de la placa. El agente de grabado de cobre que queda en la superficie continúa reaccionando. Incluso un retraso de 10 segundos provoca un sobregrabado en los bordes de las pistas.

• Después del decapado: Elimina la solución decapante una vez retirada la película seca de la resina. Fundamental para evitar la contaminación del siguiente baño químico.

• Después del enjuague final: La etapa más importante. Aquí es donde se deben eliminar todos los residuos químicos antes de que la placa pase al secado o al siguiente proceso. La cuchilla de aire debe manejar tanto el agua superficial como el agua que se filtra a través de los orificios.

• Antes de soldar o imprimir: Un soplado final para eliminar cualquier partícula o humedad que se haya depositado durante el transporte entre etapas.

En una línea de procesamiento húmedo horizontal, que es el estándar para la mayoría de la producción de PCB en la actualidad, la cuchilla de aire se integra directamente en la máquina. Las placas se desplazan sobre rodillos a través de la máquina, y la cuchilla de aire se monta a lo largo de todo el ancho de la placa en cada punto de salida.

Cómo elegir la cuchilla de aire adecuada para su línea de PCB

La elección depende de tres cosas: la posición en la línea, el material químico del que proviene la placa y si hay que tener en cuenta los orificios pasantes.

Posición 1: Después del revelado o después del enjuague final (sin ácido, química suave)

Cuchilla de aire estándar de aleación de aluminio . Ranura ajustable, separación de 0,5 a 1 mm para la mayoría de las placas de circuito impreso. Se puede montar por arriba y por abajo para secado por ambas caras. Longitud de la cuchilla = ancho de la placa + 20 mm de voladizo mínimo a cada lado.

Posición 2: Después del grabado o decapado (química ácida/alcalina)

Utilice acero inoxidable (grado 304) o PVC. El aluminio se corroe con el tiempo en ambientes con ácido corrosivo. El acero inoxidable resiste mejor y mantiene la precisión de las dimensiones de la ranura. El PVC es la opción más económica en lugares con temperaturas moderadas.

Posición 3: Placas de orificio pasante (PTH, vías ciegas, vías enterradas)

Añada la cuchilla de aire de orificio pequeño, ya sea como cuchilla principal o montada después de la cuchilla de ranura. El patrón de orificios de doble fila (rectos + angulares, 1 mm de diámetro estándar) dirige el flujo de aire hacia orificios a los que una cortina de ranura plana no puede llegar. Si sus placas tienen orificios de 0,3 mm o menos, consulte con QXY sobre el tamaño personalizado de los orificios.

Posición 4: Antes de soldar o ensamblar finalmente.

Cuchilla de aire de aleación de aluminio para la eliminación de partículas. Una presión baja (1-2 psi) es suficiente. El objetivo es eliminar partículas, no líquidos. Una presión excesiva en esta etapa puede desplazar componentes SMD finos si están preinstalados.

Selección de la longitud de la cuchilla

Adapte la longitud de la cuchilla al ancho de su transportador. Si su tablero tiene 600 mm de ancho y su transportador 650 mm, utilice una cuchilla de 700 mm. Las longitudes estándar de QXY alcanzan hasta 1000 mm, con longitudes personalizadas de hasta 6 metros para líneas de paneles de gran formato. Para cuchillas de más de 600 mm, se recomienda un sistema de doble entrada de aire para mantener un flujo de aire uniforme a lo largo de toda la cuchilla.

Productos de cuchillas de aire para PCB de QXY Machinery: Especificaciones

QXY Machinery (Shenzhen Qixingyuan) fabrica varios tipos de cuchillas de aire utilizadas en líneas de limpieza de PCB. Estas son las especificaciones clave de los modelos más relevantes para el procesamiento de placas de circuitos: Cuchilla de aire para todo tipo de orificios (específica para PCB).

Aplicación principal: Líneas horizontales de procesamiento húmedo de PCB: secado de orificios pasantes

Configuración de agujeros: Doble fila: 1 fila de agujeros rectos + 1 fila de agujeros en ángulo (estándar); patrones personalizados disponibles.

Diámetro estándar del orificio: 1 mm (personalizable según los requisitos del cliente).

Variantes: Con alas / sin alas (a elección del cliente)

Diseño del borde de la pala: borde engrosado para aumentar la presión del aire de salida y generar una mayor fuerza del viento.

Materiales disponibles: Aleación de aluminio (estándar); acero inoxidable bajo pedido.

Longitud: Adaptada al ancho de la cinta transportadora; contacte con QXY para conocer las medidas.

Entrada de aire: Entrada lateral; cantidad y diámetro adaptados al ancho de la placa y al caudal requerido.

Notas: El ancho de la ranura se calibra en fábrica; póngase en contacto con QXY si necesita realizar ajustes en campo. Cuchilla de aire de aleación (ranura estándar: secado superficial).

Aplicación principal: Eliminación de agua superficial en placas y paneles de circuitos impresos; purga general de tuberías húmedas.

Ancho de ranura: Ajustable; rango estándar de 0,5 a 2 mm (se ajusta en fábrica según el pedido).

Precisión de la ranura: Uniformidad de la velocidad del aire ±5% a lo largo de toda la longitud de la cuchilla.

Diámetro de entrada de aire: 50 mm estándar (varios tamaños disponibles)

Cantidad de entrada: 1 o 2 por cuchilla, dependiendo de la longitud de la cuchilla.

Longitudes disponibles: 150 mm / 300 mm / 450 mm / 600 mm / 800 mm / 1000 mm; longitudes personalizadas de hasta 6 m.

Material: Aleación de aluminio, superficie anodizada dura

Resistencia al viento: Baja: diseño de placa deflectora doble interna para una velocidad de salida uniforme.

Presión de funcionamiento: Compatible con sistemas de soplado; presión de trabajo típica de 2 a 6 psi.

Temperatura máxima de funcionamiento: hasta 82 °C (180 °F) con calcetín de plástico estándar.

Notas: Ancho de la cuchilla ajustable; proceso de producción en molde para mayor rentabilidad.

Aplicación principal: Líneas húmedas de PCB que utilizan grabadores ácidos, decapantes alcalinos o productos químicos agresivos.

Grado del material: acero inoxidable 304 (estándar); 316 disponible bajo pedido.

Ancho de la ranura: Ajustable según las especificaciones del cliente.

Resistencia: Resistente a la corrosión frente a la mayoría de los productos químicos utilizados en los procesos de PCB; apto para zonas con salpicaduras de productos químicos.

Acabado de la superficie: Interior y exterior lisos; sin geometría de hendidura

Longitudes disponibles: Adaptadas al ancho de la cinta transportadora; QXY asesora sobre el dimensionamiento.

Notas: Recomendado para salida de grabado, salida de decapado y cualquier posición con exposición química directa.

Cuchilla de aire de PVC (secado químico ácido/alcalino)

Aplicación principal: Líneas de PCB con química ácida o alcalina concentrada, donde el aluminio se corroería.

Material: Cloruro de polivinilo (PVC)

Ancho de ranura: Ajustable; diseño de ajuste sencillo en campo.

Resistencia química: Adecuado para entornos con líquidos ácidos y alcalinos.

Notas: Menor costo que el acero inoxidable para aplicaciones resistentes a productos químicos; no se recomienda para posiciones de alta temperatura.

Acerca de QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) fabrica cuchillas de aire desde 2011. La empresa tiene su sede en Shenzhen, el centro de la fabricación de PCB y productos electrónicos en China, y lleva más de 10 años suministrando sistemas de cuchillas de aire a líneas de producción de PCB, máquinas de limpieza de LCD, líneas de componentes electrónicos y otras aplicaciones de fabricación de precisión.

QXY posee patentes sobre diseños de cuchillas de aire ajustables y fabrica más de 15 tipos estándar, incluyendo la cuchilla de aire para orificios pequeños desarrollada específicamente para el secado de orificios pasantes en placas de circuito impreso. Los productos se fabrican mediante procesos de moldeo, lo que garantiza tolerancias estrictas y precios competitivos en comparación con las alternativas mecanizadas a medida. Todas las cuchillas se calibran en fábrica antes de su entrega.

Materiales disponibles: aleación de aluminio, acero inoxidable (304/316), PVC, aleación de titanio. Se ofrecen longitudes, patrones de orificios, configuraciones de entrada y anchos de ranura personalizados. El equipo técnico de QXY puede calcular los requisitos del soplador según la longitud de la cuchilla y la aplicación; solo tiene que indicarnos el ancho de la placa, la velocidad de la línea y la composición química del proceso.

→ Póngase en contacto con QXY Machinery para obtener las especificaciones de la cuchilla de aire para su línea de limpieza de placas de circuito impreso.

Problemas comunes y cómo solucionarlos

Problema: El agua permanece en los orificios pasantes después de la aplicación de aire comprimido.

Causa: Al usar una cuchilla de aire de ranura estándar, la cortina laminar no puede penetrar los orificios pequeños.

Solución: Cambie a una cuchilla de aire de orificio pequeño o añádala. Los chorros concentrados del patrón de orificios de doble fila entran por la abertura y empujan el agua. Aumente ligeramente la presión del soplador si los orificios son inferiores a 0,5 mm.

Problema: Secado desigual: seco por un lado, húmedo por el otro.

Causa: Configuración de cuchilla de aire de un solo lado o separación de ranuras desigual a lo largo de la longitud de la cuchilla.

Solución: Instale cuchillas de aire encima y debajo de la cinta transportadora para tableros de doble cara. Verifique la uniformidad de la separación entre ranuras: si un extremo de la ranura es más ancho que el otro, la velocidad de salida será inconsistente. Ajuste la separación entre ranuras según las especificaciones de fábrica o comuníquese con QXY.

Problema: Manchas de agua (rayas secas y mojadas en la superficie de la tabla).

Causa: Presión del soplador demasiado baja o cuchilla montada demasiado lejos de la placa.

Solución: Reduzca la distancia entre la cuchilla y la placa a 20-50 mm. Compruebe la presión de salida del soplador. Verifique que la separación de la ranura esté ajustada correctamente; una separación demasiado amplia reduce la velocidad de salida. Procure una presión de trabajo de 2-4 psi en la entrada de la cuchilla para el secado típico de la superficie de la placa de circuito impreso.

Problema: Los tableros presentan manchas de oxidación después del secado.

Causa: Residuos químicos que quedaron en la superficie antes del secado: enjuague incompleto o la cuchilla de aire no eliminó todo el líquido.

Solución: Primero, verifique la etapa de enjuague final. Las cuchillas de aire eliminan el líquido, no los productos químicos disueltos; si la concentración de químicos en el agua de enjuague es demasiado alta, el residuo que queda después del secado se oxidará. Una vez confirmada la calidad del enjuague, optimice el ángulo y la presión de las cuchillas de aire.

Problema: La cuchilla de aire se corroe después de unos meses cerca de la estación de grabado.

Causa: Uso de una cuchilla de aire de aluminio en la zona de vapor del grabador ácido.

Solución: Reemplazar con una cuchilla de aire de acero inoxidable (grado 304) o PVC. La aleación de aluminio se degrada en ambientes ácidos. La corrosión dentro de la ranura altera las dimensiones del espacio y perjudica la uniformidad del flujo de aire.
