En la fabricación de pantallas de cristal líquido (LCD) y pantallas planas (FPD), la limpieza de la superficie no es solo un objetivo de calidad, sino un requisito fundamental de producción. Una sola partícula de polvo, una gota residual de solución de limpieza o una carga electrostática incontrolada en un sustrato de vidrio pueden propagar defectos a través de la fotolitografía, el recubrimiento de la capa de orientación y el ensamblaje de la celda, lo que resulta en píxeles muertos, iluminación irregular o fallas totales del panel.
Las etapas de limpieza y secado del procesamiento de sustratos de vidrio LCD se encuentran entre las más exigentes técnicamente en la línea de producción. Los sistemas de chorro de aire se han convertido en una tecnología fundamental en múltiples puntos de este proceso, ofreciendo la precisión, la limpieza y el rendimiento sin contacto que requiere la fabricación de LCD.
Esta guía explica dónde y por qué se utilizan las cuchillas de aire en las líneas de limpieza de pantallas LCD, qué características de rendimiento son las más importantes en esta aplicación y cómo especificar el sistema de cuchillas de aire adecuado para entornos de producción de pantallas planas.
Los paneles LCD utilizan vidrio. El vidrio es la base. El vidrio tiene un recubrimiento de ITO. Este recubrimiento conduce la electricidad. El vidrio pasa por varios procesos, que incluyen recubrimiento, grabado e impresión. También pasa por ensamblaje y laminación.
El vidrio debe estar muy limpio en cada paso. El vidrio no debe contener agua. El vidrio no debe contener aceite. El vidrio no debe contener polvo. El vidrio no debe tener electricidad estática.
Si el vidrio está húmedo antes del recubrimiento, las piezas no se adherirán. Esto provoca defectos como la aparición de resina flotante y el desenfoque. Si el vidrio tiene polvo antes del ensamblaje, los espacios en la pantalla LCD quedarán mal alineados. Esto da una mala apariencia a la pantalla. Es fundamental que el vidrio esté limpio en cada paso del proceso.
Dado que los paneles LCD se fabrican en entornos de sala limpia, cualquier método de secado o soplado utilizado en el proceso debe ser compatible con las normas de control de la contaminación de las salas limpias, sin introducir partículas, residuos químicos ni flujos de aire incontrolados que puedan perturbar el entorno laminar de la sala limpia con filtros HEPA.
Una línea típica de limpieza de sustratos de vidrio LCD incluye las siguientes etapas, con sistemas de cuchillas de aire integrados en múltiples puntos críticos:
Etapa 1: Desembalaje inicial del sustrato y preinspección.
Función de la cuchilla de aire: Eliminación de partículas de las superficies del sustrato antes de la inspección.
Los sustratos de vidrio ITO se desempaquetan y se inspeccionan para detectar defectos superficiales antes de entrar en el proceso de producción. En esta etapa, un chorro de aire comprimido elimina las partículas sueltas —incluido el polvo de vidrio generado durante el corte y la manipulación— de ambas superficies del sustrato. Esta limpieza inicial reduce la cantidad de partículas que llegan a las etapas posteriores de limpieza húmeda y protege la óptica de inspección sensible de la contaminación.
Etapa 2: Limpieza química húmeda y enjuague con agua desionizada.
Función de cuchilla de aire: No aplicable durante las etapas húmedas; la cuchilla de aire se despliega en la transición de húmedo a seco.
Los sustratos se limpian mediante baños ultrasónicos, soluciones de lavado químico (agua desionizada, soluciones alcalinas y disolventes orgánicos, según corresponda) y un enjuague exhaustivo con agua desionizada. Las etapas de limpieza húmeda eliminan los residuos orgánicos, aceites y contaminantes iónicos de la superficie de ITO. Las boquillas de aire no se utilizan durante las etapas de inmersión o lavado por aspersión, sino que se colocan inmediatamente a la salida de la sección de enjuague final.

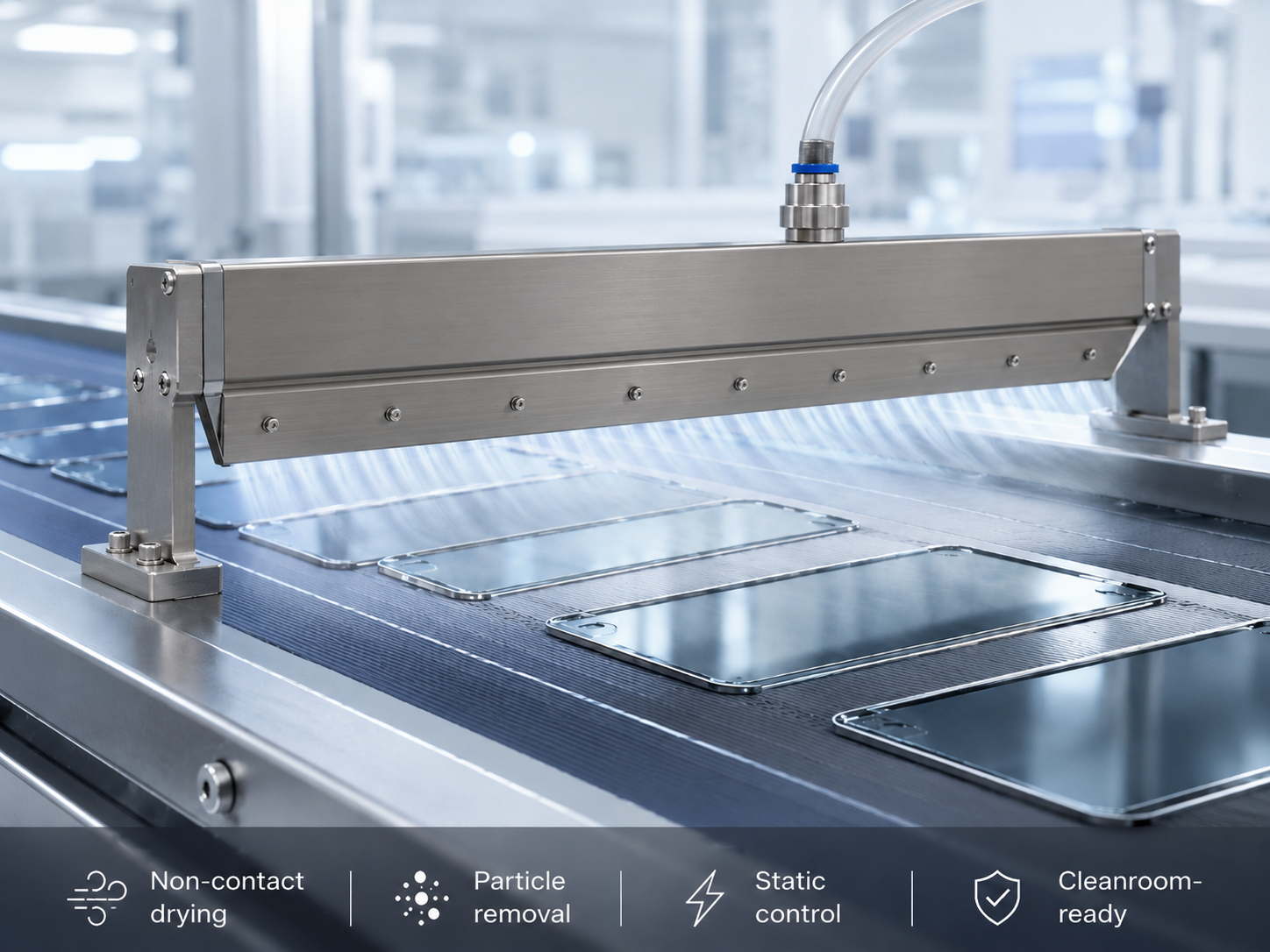

Etapa 3: Secado con cuchilla de aire después del enjuague
Función de la cuchilla de aire: Secado primario: eliminación completa del agua desionizada de las superficies de vidrio ITO.
Esta es la aplicación más crítica de la cuchilla de aire en la línea de limpieza de LCD. Al salir del enjuague final con agua desionizada, el sustrato de vidrio arrastra una fina película de agua tanto en la superficie del recubrimiento ITO como en la parte inferior del vidrio. Si esta humedad no se elimina por completo antes de que el sustrato entre en la etapa de recubrimiento de fotorresina o impresión del agente de orientación, provoca defectos en el recubrimiento que se propagan a través de múltiples procesos posteriores. Las cuchillas de aire montadas encima y debajo de la cinta transportadora proporcionan un flujo de aire laminar de alta velocidad a lo largo de todo el ancho del sustrato, desprendiendo la película de agua de ambas superficies de vidrio en una sola pasada. El ángulo de impacto se ajusta normalmente entre 15° y 45° con respecto al plano del sustrato en la dirección de desplazamiento de la cinta transportadora, lo que permite que la corriente de aire corte la película de agua hacia el borde posterior del vidrio en lugar de empujarla de vuelta a través de la superficie. Para sustratos de vidrio de gran formato (Generación 6 y superiores, utilizados para la producción de paneles de televisión), se pueden disponer varias cuchillas de aire en secuencia para garantizar un secado completo a lo largo de toda la longitud del sustrato. En esta etapa, es fundamental lograr una uniformidad precisa del flujo de aire a lo largo de la ranura: cualquier variación produce franjas secas y franjas húmedas en el sustrato, que se manifiestan como una falta de uniformidad en el espesor del recubrimiento en la etapa posterior de fotorresina.
Etapa 4: Eliminación de la estática combinada con secado con cuchilla de aire.
Función de la cuchilla de aire: Cuchilla de aire ionizado: secado simultáneo y neutralización de la carga electrostática.
El vidrio y el vidrio recubierto con ITO son materiales aislantes eléctricos que acumulan fácilmente carga electrostática durante su manipulación, transporte y la acción mecánica de los cepillos de limpieza. En entornos de sala limpia, las superficies de vidrio cargadas electrostáticamente atraen y retienen partículas suspendidas en el aire de tamaño submicrométrico que, de otro modo, permanecerían suspendidas en el flujo de aire laminar filtrado por HEPA; partículas que, una vez adheridas electrostáticamente a la superficie del sustrato, resultan prácticamente imposibles de eliminar. Las barras ionizantes integradas en el flujo de descarga de la cuchilla de aire neutralizan la carga electrostática de la superficie del vidrio simultáneamente con el secado. El flujo de aire ionizado suministra iones positivos y negativos a la superficie del sustrato, neutralizando la carga acumulada antes de que el vidrio entre en procesos posteriores sensibles a las partículas. Esta función combinada de secado y eliminación de estática convierte a las cuchillas de aire ionizado en un componente estándar de las líneas de limpieza de LCD de alto rendimiento.
Etapa 5: Eliminación de residuos entre procesos antes de las etapas de recubrimiento e impresión.
Función de la cuchilla de aire: Eliminación de partículas y preparación de la superficie antes de los procesos de fotorresina, PI y espaciadores.
Antes de cada etapa de recubrimiento o impresión (aplicación de fotorresina, impresión de la capa de orientación de poliimida [PI] y pulverización del espaciador), el sustrato recibe un soplado final con aire comprimido para eliminar cualquier partícula que se haya depositado en la superficie durante el transporte entre las estaciones de procesamiento. Estos pasos de soplado entre procesos suelen ser más cortos que la etapa de secado posterior al enjuague, pero son igualmente importantes para el rendimiento: una sola partícula de 1 µm en la superficie del sustrato durante la etapa de fotorresina puede producir un defecto de patrón que invalide el panel en la inspección final.

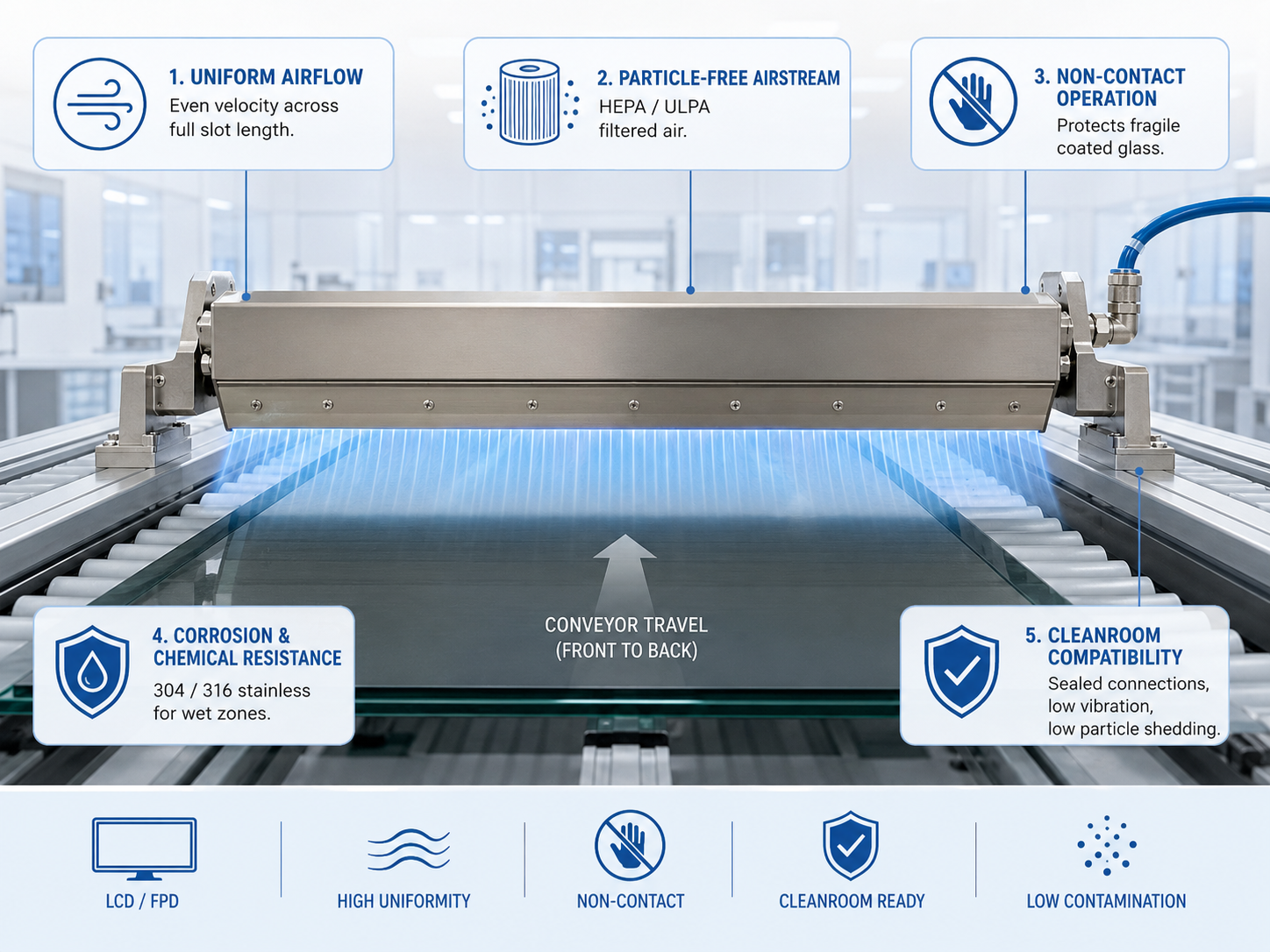

La fabricación de pantallas LCD impone requisitos de rendimiento más exigentes a los sistemas de cuchillas de aire que la mayoría de las aplicaciones industriales generales. Las siguientes características son esenciales:
Uniformidad del flujo de aire a lo largo de toda la longitud de la ranura.
El ancho del sustrato en la producción moderna de LCD varía desde 600 mm para las generaciones de paneles pequeños hasta más de 3000 mm para la Generación 10.5 (utilizada en paneles de televisión de 65 pulgadas o más). La cuchilla de aire debe proporcionar una velocidad y presión de flujo de aire uniformes en todo el ancho del sustrato, sin que la variación de velocidad supere un pequeño porcentaje desde el centro hasta el extremo de la ranura. La falta de uniformidad produce velocidades de secado diferenciales que se manifiestan como defectos de recubrimiento en el proceso de fotolitografía.
Airstream libre de partículas
El flujo de aire que sale de la cuchilla de aire debe estar libre de partículas. En la producción de pantallas LCD en salas blancas, el soplador que alimenta la cuchilla de aire debe estar equipado con un filtro HEPA o ULPA en la entrada, y el cuerpo de la cuchilla de aire y el plenum interno deben limpiarse y validarse como libres de partículas antes de la instalación. Cualquier contaminación introducida por el propio sistema de cuchilla de aire anula el propósito de la línea de limpieza.
Operación sin contacto
Los recubrimientos de ITO son delgados, conductores de electricidad y mecánicamente frágiles. Cualquier contacto físico con la superficie del sustrato durante el secado conlleva el riesgo de microarañazos que interrumpen el flujo de corriente y crean defectos permanentes en el panel. El secado con cuchilla de aire es inherentemente sin contacto, lo que lo convierte en el único método de secado viable de alto rendimiento para sustratos de vidrio recubiertos en la producción en línea.
Resistencia a la corrosión y compatibilidad química
Las líneas de limpieza de pantallas LCD utilizan agua y productos químicos, específicamente soluciones alcalinas y disolventes. Las cuchillas de aire no deben oxidarse por estos vapores. El acero inoxidable es el material estándar para zonas húmedas. Se recomienda usar acero inoxidable de grado 304 o 316. Las cuchillas de aire de aluminio funcionan bien en zonas secas. El aluminio solo debe utilizarse en entornos con baja exposición a productos químicos.
Compatibilidad con salas blancas
Las salas blancas deben mantenerse muy limpias. Los sistemas de soplado de aire no deben generar polvo, ni vibrar, ni desprender partículas. Los sopladores deben tener superficies lisas. Todas las conexiones de las tuberías deben estar selladas para evitar que entre aire contaminado en el sistema.
Tipos de cuchillas de aire recomendados para la limpieza de pantallas LCD
Cuchillas neumáticas de acero inoxidable (304/316) : Se utilizan para el secado después del enjuague. No se oxidan. Funcionan bien en salas blancas. Son aptas para líneas de producción de vidrio muy largas.
Espátulas neumáticas de aleación de aluminio : Cuentan con un revestimiento resistente. Úselas para eliminar el polvo en zonas secas. Son ligeras y fáciles de instalar en altura. No las utilice cerca de productos químicos.
Sistemas de cuchilla de aire ionizado : Estos sistemas utilizan un cuerpo de acero inoxidable. Incorporan una barra de iones. Secan el vidrio y eliminan la electricidad estática simultáneamente. Esto es importante para sustratos de vidrio recubiertos.
Configuraciones de doble cara: Estas utilizan dos cuchillas de aire. Una se encuentra encima de la cinta transportadora y la otra debajo. Secan ambas caras del vidrio en una sola pasada, lo que agiliza la línea de producción.
Espátulas de aire Tornado : Generan aire giratorio. Úselas para los bordes del vidrio y para piezas con formas complejas. Limpian zonas a las que el aire comprimido no puede llegar.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología con sede en Shenzhen que integra I+D, diseño, producción y ventas, con más de10 años de experiencia especializadaen sistemas de cuchillas de aire para aplicaciones de secado, eliminación de polvo y soplado de agua en diversas industrias de fabricación de precisión.

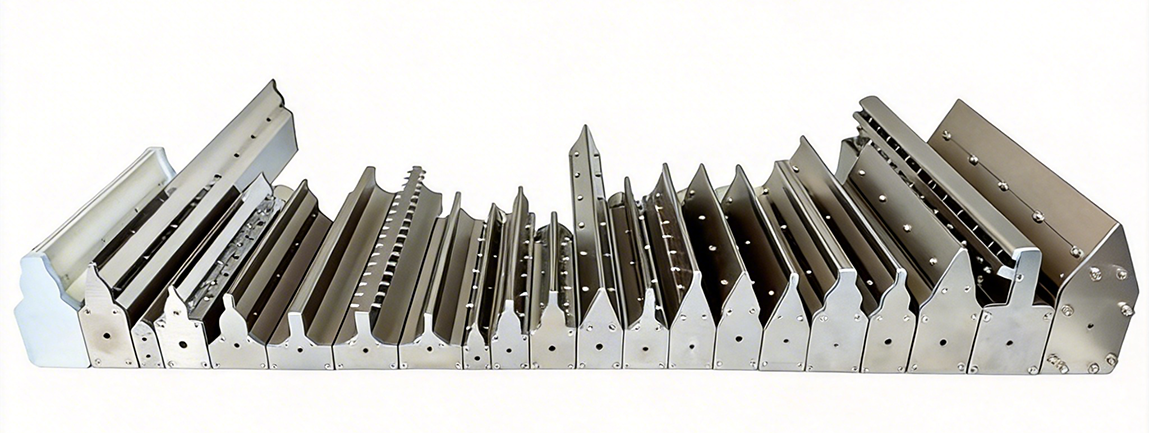

QXY Machinery ha desarrollado de forma independiente una amplia gama de productos de corte por aire comprimido, que abarcan variantes de aleación de aluminio, acero inoxidable, aleación de titanio, PVC y chorro de agua, con diversas configuraciones estructurales y especificaciones de tamaño completo. Nuestros productos satisfacen tanto los requisitos de las líneas de producción estándar como las soluciones de ingeniería a medida para aplicaciones exigentes, como la fabricación de pantallas LCD y de panel plano, líneas de limpieza de PCB, producción farmacéutica y procesamiento de alimentos.
Para los ingenieros de fabricación de LCD y FPD que especifican sistemas de cuchillas de aire para líneas de limpieza de sustratos de vidrio, QXY Machinery ofrece asesoramiento técnico preciso, que abarca la selección del tipo y material de la cuchilla de aire, recomendaciones sobre la separación de la ranura y el ángulo de impacto, el dimensionamiento del soplador, la integración de la ionización y la revisión de la compatibilidad con salas limpias, para garantizar que su línea de limpieza cumpla con los requisitos de calidad de superficie de la producción de paneles de alto rendimiento.
P: ¿Por qué el secado con cuchilla de aire es mejor para el cristal de las pantallas LCD?
A: El secado por centrifugación es para vidrio pequeño. Los paneles de vidrio grandes son demasiado pesados para centrifugar. El secado por infrarrojos utiliza calor. El calor puede dañar o deformar el vidrio. Los infrarrojos no eliminan el polvo. Las cuchillas de aire no tocan el vidrio. Se adaptan a cualquier ancho. Funcionan en una cinta transportadora. Eliminan el agua y el polvo simultáneamente.
P: ¿Cuál es la separación óptima entre las ranuras de la cuchilla de aire para el cristal LCD?
A: Utilice una separación de entre 0,5 mm y 1,5 mm. Una separación pequeña permite que el aire circule más rápido, lo que seca mejor el vidrio. La separación debe ser la misma a lo largo de toda la hoja. Esto garantiza un secado uniforme. Debe comprobar la separación a lo largo de toda la hoja para evitar zonas húmedas.
P: ¿Puede una sola espátula de aire secar ambos lados del vidrio?
R: No. Una cuchilla de aire seca un lado. Necesitas dos cuchillas para secar ambos lados. Coloca una cuchilla encima del cristal y la otra debajo. Esta es una configuración de doble cara. Seca ambos lados en una sola pasada. Es el estándar para líneas de producción rápidas.
P: ¿Cómo ayuda la ionización al vidrio LCD?
A: El vidrio adquiere electricidad estática con mucha facilidad. La estática atrae el polvo del aire de la sala limpia. No se puede eliminar este polvo solo con aire. Las barras de iones solucionan este problema, ya que eliminan la carga estática. De esta forma, el polvo no se adhiere al vidrio y este permanece limpio para el siguiente paso del recubrimiento.
P: ¿Qué causa las manchas de agua en el cristal?
A: Las marcas de agua aparecen si el flujo de aire es demasiado lento, irregular o si la boquilla está demasiado lejos del cristal. El agua se acumula en el cristal y deja manchas minerales. Utilice agua limpia para el enjuague final. Ajuste la separación y el ángulo de montaje para evitar las marcas de agua.
P: ¿El material de la cuchilla de aire afecta la superficie del vidrio?
A: La cuchilla de aire no toca el cristal. Pero el material sigue siendo importante. Una cuchilla oxidada esparce polvo sobre el cristal. El acero inoxidable se mantiene limpio. No desprende partículas. Las cuchillas lisas y de alta calidad protegen el cristal. El aluminio corroído puede causar contaminación.
P: ¿Pueden los cuchillos de aire comprimido cortar vidrio grande de generación 10.5?
R: Sí. Fabricamos cuchillas de aire de más de 3000 mm. Estas se adaptan a las líneas de vidrio Gen 10.5. Estas cuchillas grandes requieren sopladores potentes. El diseño distribuye el aire de manera uniforme a lo largo de toda su longitud. Muchas fábricas utilizan varias cuchillas en fila para el secado a alta velocidad.
¿Necesita una solución de cuchilla de aire personalizada? Envíenos los detalles de su aplicación, los requisitos del material o el tipo de fuente de aire. Nuestro equipo de ingeniería le ayudará a seleccionar el modelo adecuado.
