¿Qué sucede cuando el ancho de la ranura de la cuchilla de aire no coincide con el proceso?

2026-08-31

El ancho de la ranura de la cuchilla de aire puede parecer un detalle menor. En la producción real, puede determinar si la línea se seca correctamente o si deja residuos de agua, polvo, refrigerante o recubrimiento. Una ranura demasiado estrecha puede generar una velocidad excesiva, pero un volumen de aire insuficiente para la carga de líquido. Una ranura demasiado ancha puede consumir más aire, perder eficacia, provocar salpicaduras y obligar al soplador a trabajar fuera de su rango óptimo.

Por ello, es fundamental seleccionar el ancho de la ranura de la cuchilla de aire en función del proceso. La superficie del producto, la velocidad de la línea, el tipo de líquido, la distancia de trabajo, la fuente de aire, la longitud de la cuchilla y el objetivo de secado son factores importantes. Modificar únicamente el ancho de la ranura sin revisar el resto del sistema puede hacer que el problema se traslade en lugar de desaparecer.

La cuchilla de aire de aluminio accionada por soplador estándar de QXY MachineryLas referencias suelen utilizar un rango de ranura de 0,5 a 2 mm para el secado industrial general. El secado de superficies de PCB a menudo utiliza un rango más estrecho de 0,5 a 1 mm. Estos valores son puntos de partida útiles, pero el ajuste correcto aún depende de la función que se le exija a la cuchilla de aire en la línea de producción.

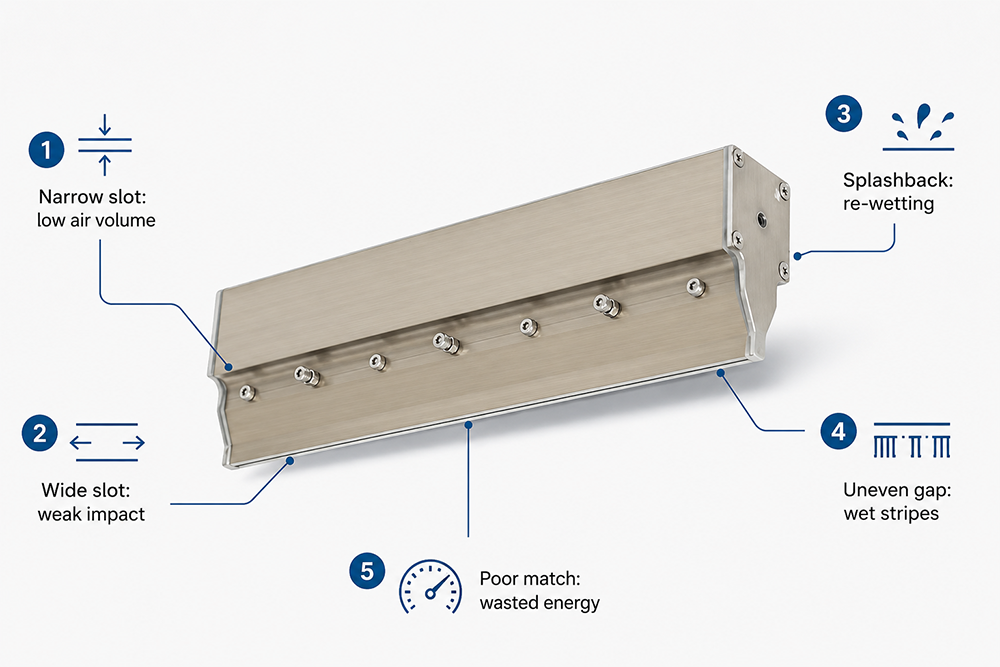

Por qué el ancho de la ranura cambia el resultado del secado

Una cuchilla de aire elimina el agua o los residuos mediante impacto superficial y fuerza de cizallamiento. La abertura de la ranura controla cómo sale el aire. Una abertura más pequeña aumenta la velocidad de salida, pero también limita la cantidad de aire que pasa a través de ella. Una abertura más grande permite un mayor volumen de aire, pero la cortina de aire puede perder concentración si el ventilador, el plenum y la distancia no coinciden.

El proceso solo tiene en cuenta lo que llega al producto. Si la cortina de aire pierde fuerza antes de tocar la superficie, la configuración de la ranura no es la adecuada. Si el aire llega a la superficie con demasiada fuerza, puede proyectar agua sobre el producto, desplazar piezas ligeras o generar niebla alrededor de la máquina.

El ancho de la ranura también influye en la presión. Aumentar la presión para compensar una mala configuración de la ranura puede intensificar las zonas de mayor presión, mientras que las zonas de menor presión permanecen débiles. Por ello, es fundamental revisar conjuntamente la separación de la ranura, la disposición de la entrada, la distancia de trabajo y la compatibilidad del soplador.

Problema 1: La ranura es demasiado estrecha para la carga de líquido.

Una ranura estrecha puede resultar atractiva porque el aire sale con rapidez. En una fina capa de agua, esto puede funcionar bien. Sin embargo, en un enjuague abundante, con una película de refrigerante, un limpiador espumoso o residuos pegajosos, una ranura muy estrecha podría no proporcionar suficiente volumen de aire para eliminar el líquido.

El síntoma en la línea es familiar: la primera sección parece seca, luego se forman gotas en los bordes, agujeros, ranuras o zonas bajas. Los operarios reducen la velocidad de la cinta transportadora, aumentan la presión o realizan una segunda pasada. El verdadero problema podría ser que el proceso necesita un mayor volumen de aire suministrado, no solo un chorro más potente.

Una abertura demasiado estrecha también puede volverse sensible a pequeñas contaminaciones. La acumulación de minerales, pelusa, residuos químicos o una pequeña rebaba en la salida pueden modificar la abertura efectiva. Cuando la abertura ya es estrecha, una pequeña obstrucción puede crear una franja húmeda visible.

Problema 2: La ranura es demasiado ancha para el suministro de aire disponible.

Una abertura ancha requiere un mayor flujo del soplador o la fuente de aire comprimido. Si la fuente de aire no puede satisfacer esa demanda a la presión requerida, la velocidad de salida disminuye. La cortina de aire se vuelve ancha pero débil. El producto sigue saliendo húmedo, aunque el sistema esté consumiendo más aire.

Este error es común cuando los equipos abren la ranura para solucionar un secado deficiente. A veces funciona, otras veces ablanda el sistema. El punto de operación del soplador cambia, las pérdidas en el conducto aumentan y la cuchilla puede dejar de generar suficiente impacto superficial a la distancia de trabajo normal.

Una ranura demasiado ancha también puede aumentar el ruido y la turbulencia. La zona de secado puede parecer congestionada, con mayor movimiento de aire y niebla, pero el resultado final no mejora. Esto es una señal de alerta. El movimiento dentro de la máquina no equivale a una fuerza de secado efectiva sobre el producto.

Problema 3: Aumento de salpicaduras y rehumectación

Las cuchillas de aire deben alejar el agua del producto en una dirección controlada. Si la ranura es demasiado ancha o si se combina con un ángulo incorrecto, el aire puede elevar el líquido formando una niebla en lugar de eliminarlo de la superficie. Esta niebla se deposita entonces sobre el producto, los rodillos, las protecciones, los sensores o las zonas cercanas de la cinta transportadora.

Esto resulta especialmente problemático antes del etiquetado, la codificación, la impresión, el recubrimiento, la inspección o el embalaje. Un producto puede parecer seco al ser tratado con aire comprimido y, segundos después, absorber humedad del entorno.

En estos casos, reducir el ancho de la ranura puede ser útil, pero solo si la distancia y el ángulo de trabajo también son los adecuados. Los rangos de referencia QXY suelen utilizar una distancia entre la cuchilla y el producto de 20 a 50 mm y un ángulo de 15 a 45 grados con respecto a la superficie del producto, con el flujo de aire orientado en la dirección del desplazamiento de la cinta transportadora.

Problema 4: La separación irregular de la ranura crea franjas húmedas.

La discrepancia en el espacio entre ranuras no siempre se debe al ancho promedio. A veces, el problema radica en la inconsistencia a lo largo de la longitud. Una sección puede tener 0,5 mm, otra 1,2 mm y otra parcialmente bloqueada. El producto presenta una cortina de aire irregular.

Las franjas húmedas, las bandas secas/húmedas repetidas, las diferencias en los bordes o una sección central débil pueden deberse a un ancho de ranura desigual. Aumentar la presión del soplador rara vez soluciona este problema de forma definitiva. Puede que se sople en exceso la zona abierta mientras que la zona restringida sigue teniendo un rendimiento deficiente.

Para cuchillas largas, se debe verificar la uniformidad de la ranura junto con el equilibrio de la entrada. Las cuchillas de aire de aluminio estándar QXY buscan una uniformidad del flujo de aire de +/-5% a lo largo de la longitud de la cuchilla, y las cuchillas de más de 600 mm suelen usar entradas dobles para ayudar a preservar la distribución de la presión.

Problema 5: El consumo de energía aumenta sin un mejor secado.

Un ancho de ranura incorrecto suele ocultarse como un problema energético. Los operarios abren la ranura, aumentan la potencia del soplador o elevan la presión del aire comprimido porque la tubería no está lo suficientemente seca. El sistema de aire trabaja más, pero la superficie sigue siendo irregular.

Esto sucede porque el secado no se controla únicamente con el volumen de aire. Una ranura mal ajustada puede dirigir el aire en una dirección incorrecta. También puede sobrecargar el ventilador, aumentar la sensibilidad a las fugas y agravar las pérdidas en los conductos. La planta paga por más aire sin obtener un resultado de secado estable.

Un enfoque más adecuado consiste en volver al proceso: carga de líquido, velocidad de la línea, forma de la superficie, grado de sequedad deseado, distancia de trabajo, separación de la ranura, configuración de la entrada y capacidad del soplador. La ranura es solo una parte de esa cadena.

Tabla de diagnóstico rápido

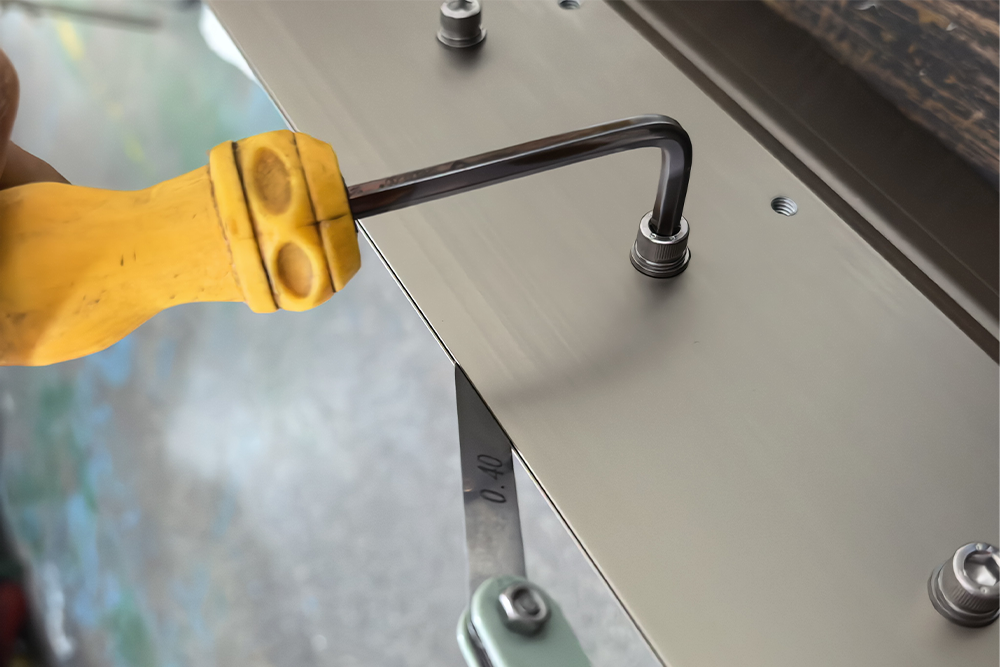

Cómo adaptar el ancho de la ranura al proceso

Comience con la tarea de secado, no con el tornillo de ajuste. Una salida de enjuague de PCB, un limpiador de vidrio LCD, una lavadora de tiras metálicas, una línea de botellas, una línea textil y una lavadora de piezas mecanizadas no requieren la misma cortina de aire. Una fina película de agua sobre una lámina plana se comporta de manera diferente a un refrigerante denso sobre una pieza fundida rugosa o al agua atrapada alrededor del borde de una tapa.

Para muchas tareas de secado industrial, una separación entre ranuras de 0,5 a 2 mm es un rango de referencia práctico. Para el secado de superficies de PCB, QXY utiliza de 0,5 a 1 mm para muchas placas, a menudo con cuchillas superior e inferior para el secado por ambas caras. En casos especiales, puede ser necesario un ancho de ranura, una longitud y una configuración de entrada personalizados.

Tras seleccionar la separación inicial, pruebe la línea a velocidad y caudal normales. Compruebe el producto inmediatamente después de la boquilla de aire y de nuevo aguas abajo. Si el agua regresa posteriormente, el problema podría deberse a salpicaduras, drenaje deficiente o rehumectación por parte de las protecciones cercanas, en lugar de una simple falta de aire.

Comprobaciones de puesta en marcha antes de cambiar la ranura

Antes de abrir o cerrar la ranura, registre la configuración actual. Anote la separación de la ranura, la presión del soplador, el tipo de fuente de aire, la distancia entre la cuchilla y el producto, el ángulo del aire, la velocidad de la cinta transportadora, el ancho del producto, el tipo de líquido y la ubicación del agua. Sin este registro, el equipo podría seguir ajustando el mismo problema en círculos.

Compruebe si hay filtros obstruidos, conductos con fugas, abrazaderas sueltas, ranuras sucias, labios doblados, calces desgastados y movimiento del soporte. Estas fallas pueden hacer que un ajuste correcto de la ranura parezca incorrecto. En cuchillas largas, compruebe también que la presión de entrada esté equilibrada a lo largo de toda su longitud.

Si se requiere ajuste en campo, utilice el método recomendado por el fabricante. Las cuchillas de aire QXY se calibran en fábrica según el pedido. Para procesos de secado críticos, es más seguro confirmar el ancho de ranura objetivo y los límites de ajuste antes de modificar la separación en el lugar de trabajo.

Especificaciones de referencia QXY para la selección del ancho de ranura

Acerca de QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.

QXY Machinery fabrica más de 15 tipos estándar de cuchillas de aire, incluyendo modelos de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, cuchillas para PCB de orificio pequeño, cuchillas de aire anulares, cuchillas de aire tipo tornado y configuraciones aire-aire. Para procesos de secado delicados, QXY ofrece anchos de ranura, longitudes y configuraciones de entrada personalizados, así como la adaptación del soplador según el producto, la carga de líquido y la disposición de la máquina.

QXY Machinery opera un sistema de producción integral respaldado por un amplio suministro de materia prima y una estricta gestión de calidad. Su capacidad de procesamiento estable y su experiencia técnica profesional garantizan productos confiables, soporte técnico preciso y un servicio posventa eficiente.

-> Póngase en contacto con QXY Machinery para obtener asistencia técnica sobre el ancho de la ranura de la cuchilla de aire, la compatibilidad del soplador o la resolución de problemas en la línea de secado.

Preguntas frecuentes

P: ¿Cuál es el ancho habitual de las ranuras de la cuchilla de aire para el secado industrial?

A: Para muchas aplicaciones de secado industrial mediante sopladores, un rango de referencia común es de 0,5 a 2 mm. El ajuste final depende de la carga de líquido, la velocidad de la línea, la distancia, la forma del producto, la capacidad del soplador y el objetivo de secado.

P: ¿Qué ocurre si la ranura de la cuchilla de aire es demasiado estrecha?

A: El flujo de aire puede parecer rápido, pero es posible que no tenga el volumen suficiente para eliminar el agua, el refrigerante, la espuma o los residuos pegajosos. Además, un espacio estrecho es más propenso a obstrucciones y ajustes irregulares.

P: ¿Qué ocurre si la ranura de la cuchilla de aire es demasiado ancha?

A: Una ranura ancha puede consumir más aire, disminuir la velocidad de salida útil si el ventilador no puede mantener el ritmo, provocar salpicaduras, aumentar el ruido y reducir el control del secado.

P: ¿Una mayor presión puede corregir el ancho incorrecto de la ranura?

R: No de forma fiable. Una mayor presión puede sobrecargar las zonas de mayor potencia, mientras que las zonas débiles o bloqueadas siguen funcionando de forma deficiente. Se deben comprobar conjuntamente la separación de las ranuras, el equilibrio de la entrada, la distancia, el ángulo y la compatibilidad del soplador.

P: ¿Por qué mi espátula de aire deja rayas mojadas?

A: Las franjas húmedas suelen deberse a una separación irregular entre las ranuras, contaminación en la salida, labios dañados, un equilibrio deficiente en la entrada o una distancia de montaje que varía a lo largo de la longitud de la cuchilla.

P: ¿Debo ajustar el ancho de la ranura en el sitio?

R: Solo dentro del rango recomendado por el fabricante. Las cuchillas de aire QXY se calibran en fábrica según el pedido, por lo que los procesos críticos deben confirmar la separación objetivo y el método de ajuste antes de realizar cambios en el campo.

P: ¿Qué información debo proporcionar antes de elegir el ancho de la ranura?

A: Envíe el ancho del producto, la velocidad de la línea, el tipo de líquido, el grado de sequedad requerido, la fuente de aire disponible, los datos actuales del soplador, la distancia de trabajo, el ángulo de instalación, la longitud de la cuchilla de aire, los requisitos de material y fotos o dibujos de la estación de secado.
