Modelo multientrada de perfil más bajo de la gama: 50 mm de ancho × 95 mm de alto — 5 mm más corto que los modelos similares, diseñado específicamente para instalaciones con límites estrictos de espacio libre vertical.
Borde ajustable de 0,1 a 4,0 mm: precisión ultrafina de 0,1 mm para el secado de superficies delicadas, hasta 4,0 mm para aplicaciones de cortinas de aire de alto volumen, todo en una sola unidad.

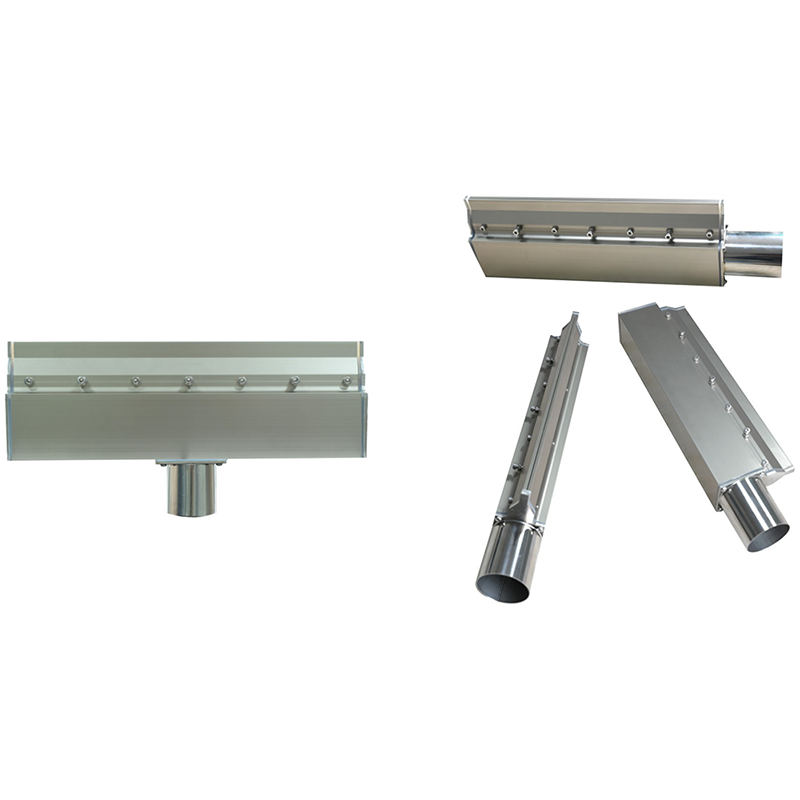

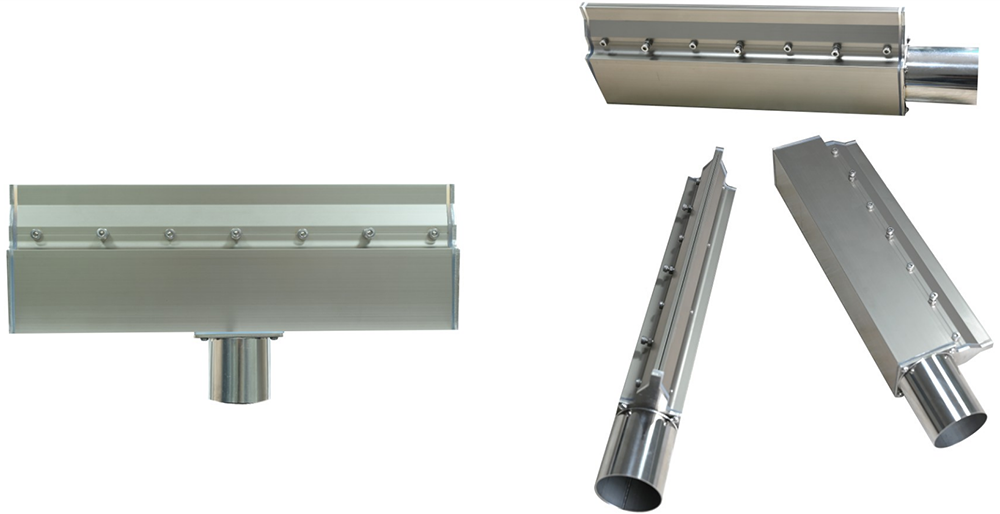

Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M8), Inferior: total flexibilidad de instalación para cualquier orientación de la máquina o recorrido de las tuberías.
Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — conexión directa a la mayoría de las líneas de aire comprimido industriales estándar, sin necesidad de adaptador.
Longitud personalizable de fábrica de 50 a 4000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica y calibra internamente según sus especificaciones exactas.
Puntos clave de venta del producto
• Modelo multientrada de perfil más bajo de la gama: 50 mm de ancho × 95 mm de alto — 5 mm más corto que los modelos similares, diseñado específicamente para instalaciones con límites estrictos de espacio libre vertical.
• Ajuste completo de la separación del borde de 0,1 a 4,0 mm: precisión ultrafina de 0,1 mm para el secado de superficies delicadas, hasta 4,0 mm para aplicaciones de cortinas de aire de alto volumen, todo en una sola unidad.
• Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M8), Inferior: total flexibilidad de instalación para cualquier orientación de la máquina o recorrido de las tuberías.
• Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — conexión directa a la mayoría de las líneas de aire comprimido industriales estándar, sin necesidad de adaptador.
• Longitud personalizable de fábrica de 50 a 4000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica y calibra internamente según sus especificaciones exactas.
Estructura del producto y principio de funcionamiento

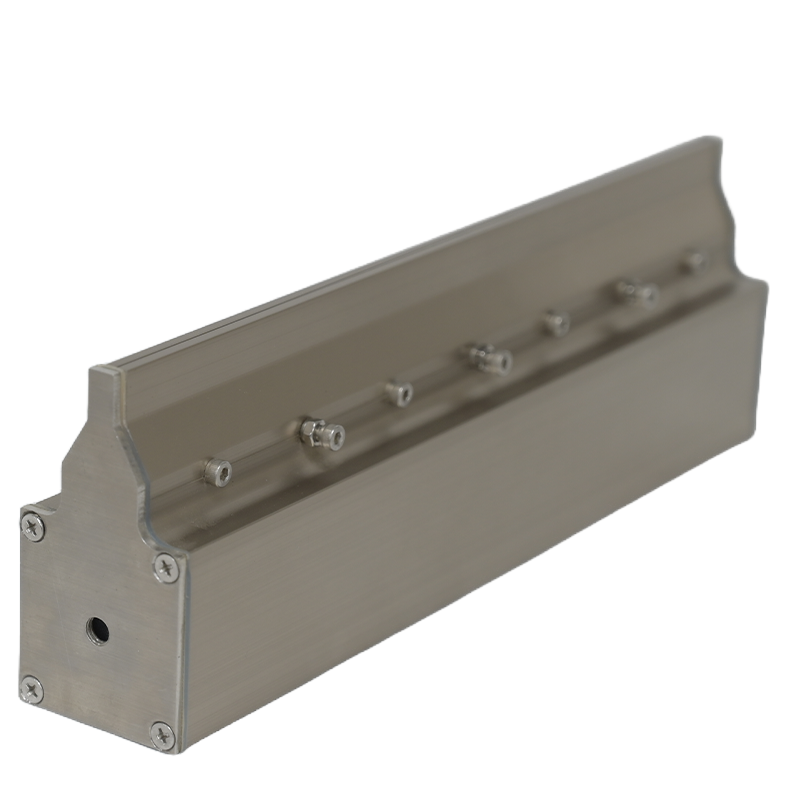

• Extrusión de aleación de aluminio de perfil ultrabajo: 50 mm de ancho × 95 mm de alto: la altura reducida (95 mm frente a 100 mm en modelos comparables) reduce directamente el espacio vertical necesario en los bastidores de las máquinas y en las carcasas de las cintas transportadoras.
• Tres configuraciones de entrada: entrada doble en el extremo para una presión equilibrada de la pala larga, rosca lateral M8 para tuberías laterales y entrada inferior para montaje empotrado o en techo, todo ello integrado en un único cuerpo compacto.
• La cámara de distribución interna iguala uniformemente la presión del aire comprimido entrante a lo largo de toda la longitud de la hoja, ya sea que el cuchillo mida 50 mm o 4000 mm.
• El conducto de aceleración interno cónico convierte la presión estática igualada en una lámina de flujo de aire laminar uniforme y de alta velocidad en la ranura de la cuchilla de precisión.
• Espacio de salida ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde; no requiere desmontaje, el rango de ajuste más amplio para esta altura de carrocería.
• Los sellos de extremo con juntas de silicona de alta temperatura (≤250 °C) bloquean la presión interna en ambos extremos de la pala, manteniendo una velocidad de ranura constante de un extremo a otro.
Escenarios de aplicación
La altura ultrabaja de 95 mm del cuerpo del AE y su total flexibilidad de tres entradas lo convierten en la opción preferida allí donde el espacio vertical es limitado y se requiere versatilidad de instalación:
• Líneas de limpieza de PCB: su cuerpo de perfil bajo se desliza en los espacios reducidos del bastidor del transportador; la separación ajustable y las múltiples entradas simplifican la adaptación a las configuraciones de líneas de lavado existentes.
• Secado de superficies: botellas, piezas y sustratos planos: el rango de 0,1 a 4,0 mm adapta la intensidad del flujo de aire a diferentes dimensiones del producto y velocidades de la cinta transportadora sin necesidad de cambiar el hardware.
• Eliminación de polvo en vidrio, paneles y superficies ópticas: la separación mínima de 0,1 mm proporciona un desplazamiento controlado y suave de las partículas sin marcar ni dañar los sustratos sensibles.
• Instalaciones en bastidores de máquinas con poca altura libre: la altura del cuerpo de 95 mm cabe dentro de gabinetes donde no se pueden montar modelos de 100 mm o más, lo que permite la integración de la cuchilla de aire en equipos compactos o heredados.
• Líneas de producción de gran formato (hasta 4000 mm): una sola cuchilla continua cubre líneas de procesamiento de vidrio, chapa metálica, textiles y películas de ancho completo sin empalmes intermedios.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de hasta 250 °C permiten la integración directa en hornos de secado, túneles de tratamiento térmico y sistemas de transporte térmico.

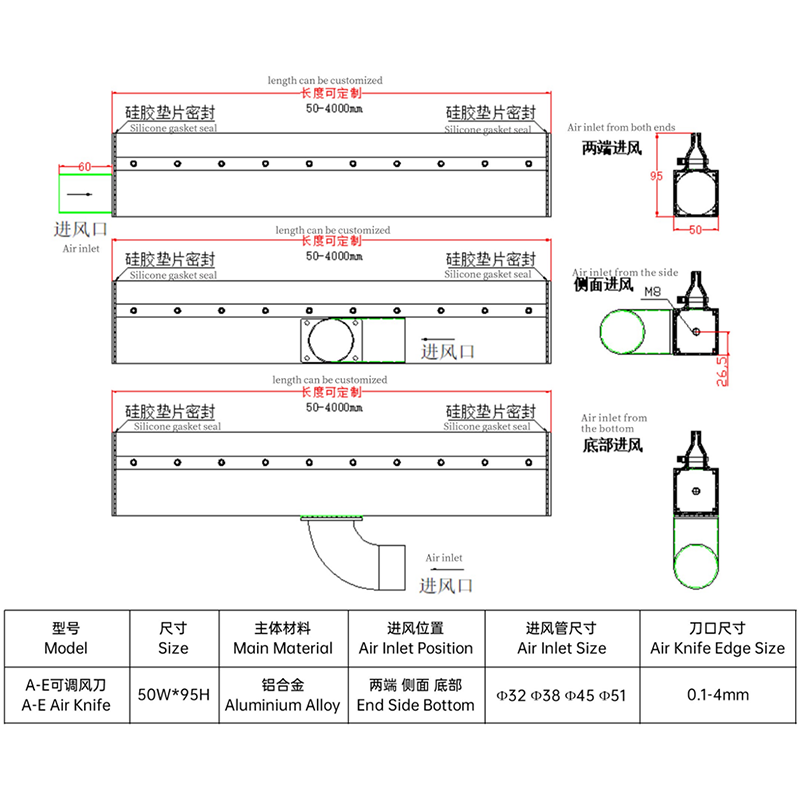

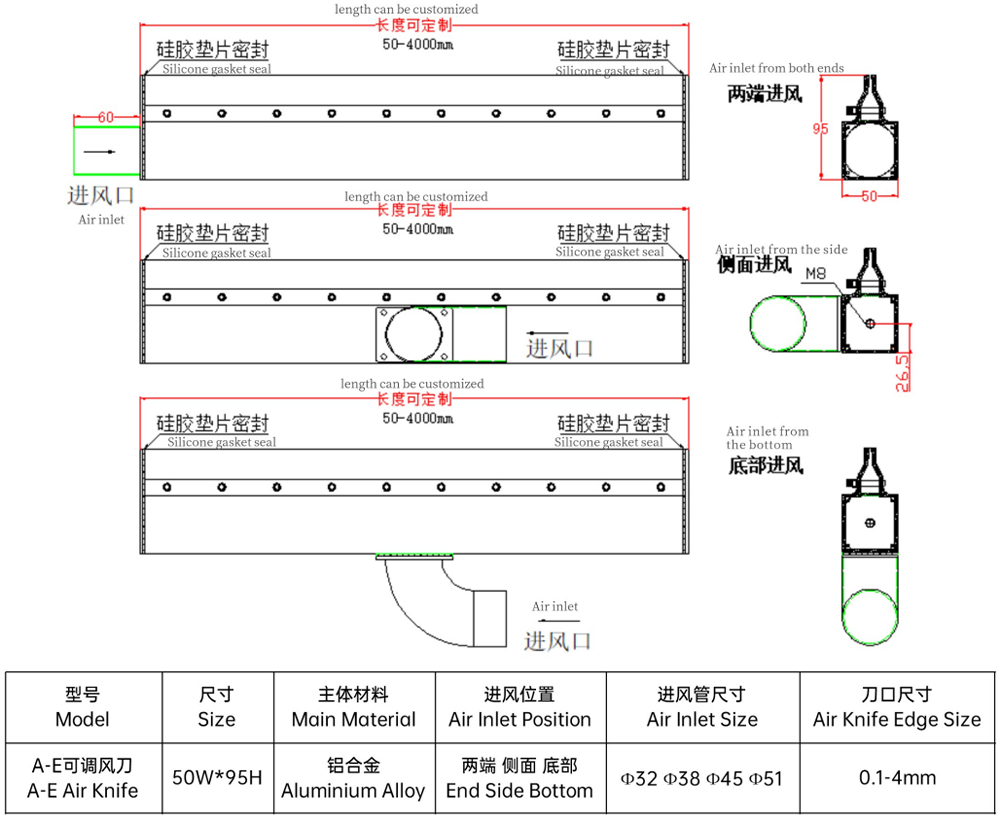

Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AE (cuchillo de aire ajustable AE) |
Tamaño de la sección transversal | 50 mm de ancho × 95 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), parte inferior |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada (lateral) | M8 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC interno completo de extrusiones de aleación de aluminio de 50 × 95 mm: cuerpo de la pala, plenum interno, los tres puertos de entrada (extremo/lateral M8/inferior) y ranura de salida fabricados e inspeccionados in situ.
• Longitudes personalizadas de 50 mm a 4000 mm fabricadas bajo pedido — el mismo rango máximo que los modelos de tamaño completo, logrado en un cuerpo de perfil bajo de 95 mm — con verificación dimensional y de presión antes del envío
• La posición de entrada (extremo/lateral M8/inferior), el diámetro del tubo (Φ32/Φ38/Φ45/Φ51), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Se admite la fabricación OEM y ODM: se aceptan planos de ingeniería, muestras físicas de referencia o descripciones escritas de los requisitos de la aplicación.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin plazos de entrega ni costes adicionales para las variantes de proceso en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca de entrada e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AE | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Altura corporal | 95 mm — modelo de entrada múltiple de perfil más bajo | 100 mm o más alto |
Posiciones de entrada | Extremo (doble) / Lateral (M8) / Parte inferior | Fin solamente |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 | Tamaño único típico |
Longitud personalizable | 50–4000 mm de fábrica | Solo tamaños fijos estándar |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Longitud, espacio, entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en sistemas de cuchillas de aire industriales, ofreciendo una gama completa de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, junto con sopladores, conjuntos de montaje y accesorios para el sistema. Nuestra fábrica opera con maquinaria CNC de precisión bajo estrictos controles de calidad, lo que garantiza que cada unidad de cuchilla de aire —desde la calibración de su plenum interno y ranura de salida hasta las tolerancias de la rosca de entrada y la instalación del sello final— se fabrique, inspeccione y verifique según las especificaciones antes de salir de la línea de producción.
Contamos con amplia experiencia brindando soporte a clientes OEM y ODM en los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico e industrial en general. Ya sea que se requiera una sola cuchilla de reemplazo directo o un sistema de secado multicuchilla completamente diseñado, nuestro equipo de ingeniería trabaja directamente con sus planos, muestras o descripciones de la aplicación para ofrecer una solución que se instala fácilmente y funciona exactamente como se necesita.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Puntos clave de venta del producto
• Modelo multientrada de perfil más bajo de la gama: 50 mm de ancho × 95 mm de alto — 5 mm más corto que los modelos similares, diseñado específicamente para instalaciones con límites estrictos de espacio libre vertical.
• Ajuste completo de la separación del borde de 0,1 a 4,0 mm: precisión ultrafina de 0,1 mm para el secado de superficies delicadas, hasta 4,0 mm para aplicaciones de cortinas de aire de alto volumen, todo en una sola unidad.
• Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M8), Inferior: total flexibilidad de instalación para cualquier orientación de la máquina o recorrido de las tuberías.
• Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — conexión directa a la mayoría de las líneas de aire comprimido industriales estándar, sin necesidad de adaptador.
• Longitud personalizable de fábrica de 50 a 4000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica y calibra internamente según sus especificaciones exactas.
Estructura del producto y principio de funcionamiento
• Extrusión de aleación de aluminio de perfil ultrabajo: 50 mm de ancho × 95 mm de alto: la altura reducida (95 mm frente a 100 mm en modelos comparables) reduce directamente el espacio vertical necesario en los bastidores de las máquinas y en las carcasas de las cintas transportadoras.
• Tres configuraciones de entrada: entrada doble en el extremo para una presión equilibrada de la pala larga, rosca lateral M8 para tuberías laterales y entrada inferior para montaje empotrado o en techo, todo ello integrado en un único cuerpo compacto.
• La cámara de distribución interna iguala uniformemente la presión del aire comprimido entrante a lo largo de toda la longitud de la hoja, ya sea que el cuchillo mida 50 mm o 4000 mm.
• El conducto de aceleración interno cónico convierte la presión estática igualada en una lámina de flujo de aire laminar uniforme y de alta velocidad en la ranura de la cuchilla de precisión.
• Espacio de salida ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde; no requiere desmontaje, el rango de ajuste más amplio para esta altura de carrocería.
• Los sellos de extremo con juntas de silicona de alta temperatura (≤250 °C) bloquean la presión interna en ambos extremos de la pala, manteniendo una velocidad de ranura constante de un extremo a otro.
Escenarios de aplicación
La altura ultrabaja de 95 mm del cuerpo del AE y su total flexibilidad de tres entradas lo convierten en la opción preferida allí donde el espacio vertical es limitado y se requiere versatilidad de instalación:
• Líneas de limpieza de PCB: su cuerpo de perfil bajo se desliza en los espacios reducidos del bastidor del transportador; la separación ajustable y las múltiples entradas simplifican la adaptación a las configuraciones de líneas de lavado existentes.
• Secado de superficies: botellas, piezas y sustratos planos: el rango de 0,1 a 4,0 mm adapta la intensidad del flujo de aire a diferentes dimensiones del producto y velocidades de la cinta transportadora sin necesidad de cambiar el hardware.
• Eliminación de polvo en vidrio, paneles y superficies ópticas: la separación mínima de 0,1 mm proporciona un desplazamiento controlado y suave de las partículas sin marcar ni dañar los sustratos sensibles.
• Instalaciones en bastidores de máquinas con poca altura libre: la altura del cuerpo de 95 mm cabe dentro de gabinetes donde no se pueden montar modelos de 100 mm o más, lo que permite la integración de la cuchilla de aire en equipos compactos o heredados.
• Líneas de producción de gran formato (hasta 4000 mm): una sola cuchilla continua cubre líneas de procesamiento de vidrio, chapa metálica, textiles y películas de ancho completo sin empalmes intermedios.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de hasta 250 °C permiten la integración directa en hornos de secado, túneles de tratamiento térmico y sistemas de transporte térmico.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AE (cuchillo de aire ajustable AE) |
Tamaño de la sección transversal | 50 mm de ancho × 95 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), parte inferior |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada (lateral) | M8 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC interno completo de extrusiones de aleación de aluminio de 50 × 95 mm: cuerpo de la pala, plenum interno, los tres puertos de entrada (extremo/lateral M8/inferior) y ranura de salida fabricados e inspeccionados in situ.
• Longitudes personalizadas de 50 mm a 4000 mm fabricadas bajo pedido — el mismo rango máximo que los modelos de tamaño completo, logrado en un cuerpo de perfil bajo de 95 mm — con verificación dimensional y de presión antes del envío
• La posición de entrada (extremo/lateral M8/inferior), el diámetro del tubo (Φ32/Φ38/Φ45/Φ51), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Se admite la fabricación OEM y ODM: se aceptan planos de ingeniería, muestras físicas de referencia o descripciones escritas de los requisitos de la aplicación.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin plazos de entrega ni costes adicionales para las variantes de proceso en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca de entrada e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AE | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Altura corporal | 95 mm — modelo de entrada múltiple de perfil más bajo | 100 mm o más alto |
Posiciones de entrada | Extremo (doble) / Lateral (M8) / Parte inferior | Fin solamente |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 | Tamaño único típico |
Longitud personalizable | 50–4000 mm de fábrica | Solo tamaños fijos estándar |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Longitud, espacio, entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en sistemas de cuchillas de aire industriales, ofreciendo una gama completa de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, junto con sopladores, conjuntos de montaje y accesorios para el sistema. Nuestra fábrica opera con maquinaria CNC de precisión bajo estrictos controles de calidad, lo que garantiza que cada unidad de cuchilla de aire —desde la calibración de su plenum interno y ranura de salida hasta las tolerancias de la rosca de entrada y la instalación del sello final— se fabrique, inspeccione y verifique según las especificaciones antes de salir de la línea de producción.
Contamos con amplia experiencia brindando soporte a clientes OEM y ODM en los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico e industrial en general. Ya sea que se requiera una sola cuchilla de reemplazo directo o un sistema de secado multicuchilla completamente diseñado, nuestro equipo de ingeniería trabaja directamente con sus planos, muestras o descripciones de la aplicación para ofrecer una solución que se instala fácilmente y funciona exactamente como se necesita.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
