Cuerpo ancho de aleación de aluminio con alas de 110 mm de ancho × 95 mm de alto, diseñado para una amplia cobertura del flujo de aire manteniendo el tubo de entrada enrutado desde debajo del bastidor de la máquina.
Espacio de aire ajustable: 0,2 – 4,0 mm. La salida se puede ajustar para una limpieza controlada de la superficie, un secado normal o un chorro de agua más potente.
Diseño de entrada inferior: el tubo de suministro de aire se puede dirigir por debajo de la cuchilla de aire, lo que ayuda a mantener más limpias las áreas superiores y laterales para las cubiertas, las protecciones y el movimiento del producto.
Opciones de entrada de Φ32 / Φ38 / Φ45 / Φ51: adecuadas para diferentes tamaños de tubería del soplador y requisitos de flujo de aire.
Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Puntos clave de venta del producto
• Cuerpo ancho de aleación de aluminio con alas de 110 mm de ancho × 95 mm de alto, diseñado para una amplia cobertura del flujo de aire manteniendo el tubo de entrada enrutado desde debajo del bastidor de la máquina.
• Espacio de aire ajustable: 0,2 – 4,0 mm. La salida se puede ajustar para una limpieza controlada de la superficie, un secado normal o un chorro de agua más potente.
• Diseño de entrada inferior: el tubo de suministro de aire se puede dirigir por debajo de la cuchilla de aire, lo que ayuda a mantener más limpias las áreas superiores y laterales para las cubiertas, las protecciones y el movimiento del producto.
• Opciones de entrada de Φ32 / Φ38 / Φ45 / Φ51: adecuadas para diferentes tamaños de tubería del soplador y requisitos de flujo de aire.
• Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Estructura del producto y principio de funcionamiento

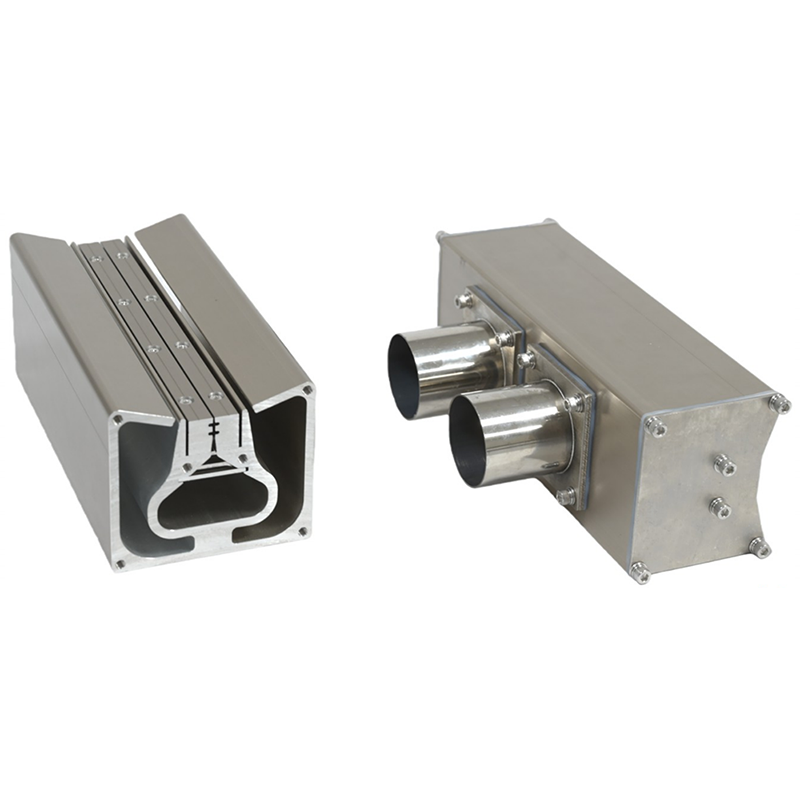

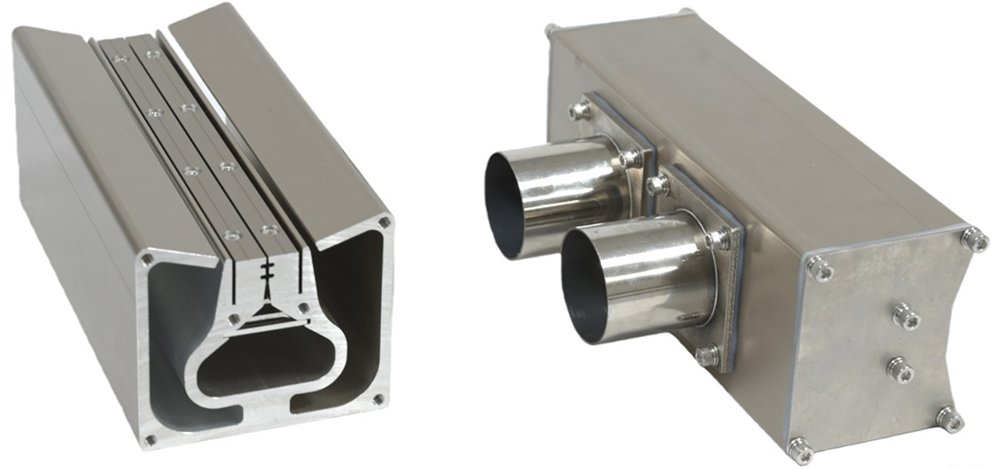

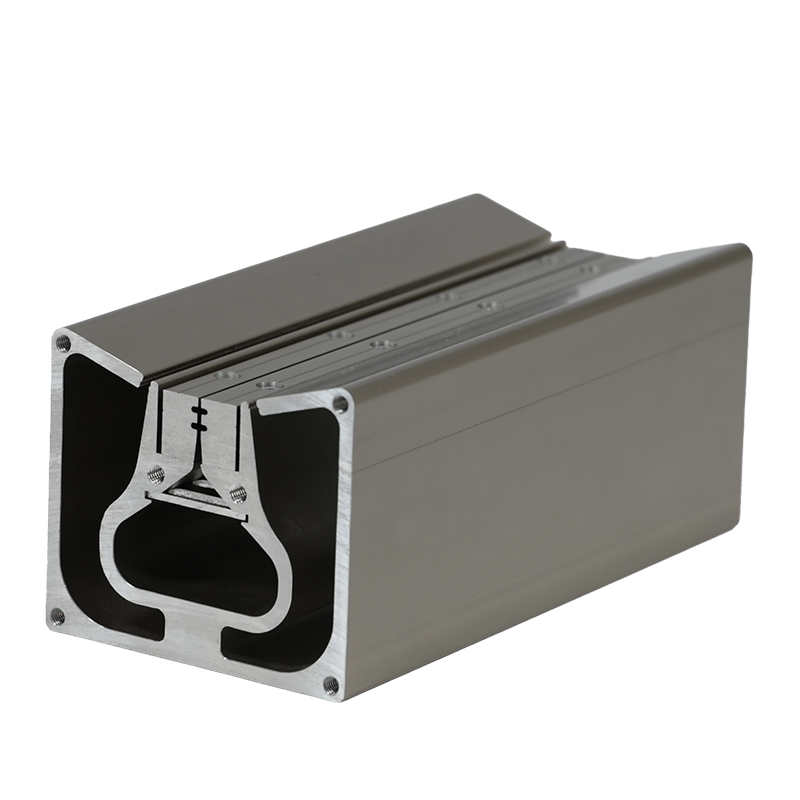

• La extrusión de aleación de aluminio de 110 mm de ancho × 95 mm de alto forma un cuerpo ancho con una sección de salida alada integrada para guiar el flujo de aire y cubrir una amplia pieza de trabajo.
• El aire entra por la entrada inferior y fluye hacia arriba, hacia la cámara interna. Esta disposición facilita el tendido de tuberías por debajo del área de trabajo.
• Las opciones de entrada de Φ32 / Φ38 / Φ45 / Φ51 permiten adaptar el suministro de aire a diferentes sistemas de tuberías. Para longitudes personalizadas de 50 a 4000 mm, la amplia cámara interna distribuye el aire antes de que llegue a la salida.
• El conducto interno guía el aire desde la cámara hacia la zona de salida alada, donde el flujo se acelera formando una lámina de aire plana y controlada.
• El tamaño del borde de salida es ajustable de 0,2 a 4,0 mm. Los operarios pueden regular la intensidad del flujo de aire con los tornillos de ajuste del borde sin necesidad de desmontar completamente la cuchilla de aire.
• Se utiliza una junta de silicona de alta temperatura (≤250 °C) en los extremos del sellado para reducir las fugas y garantizar un funcionamiento estable en procesos de secado continuo o con calentamiento.
Escenarios de aplicación
La cuchilla de aire alada de entrada inferior CD es adecuada para líneas que necesitan una amplia cobertura de flujo de aire, un trazado limpio de la tubería inferior y una guía direccional de la salida.
• Procesamiento de paneles planos y vidrio: la guía de salida con forma de ala y de cuerpo ancho ayuda a mantener estable la dirección del flujo de aire sobre superficies planas.
• Instalaciones elevadas y empotradas: el enrutamiento de la entrada inferior mantiene las tuberías por debajo o detrás del plano de montaje para una disposición más limpia del equipo.
• Secado superficial: botellas, piezas mecanizadas, piezas moldeadas y componentes en general después del lavado, enjuague o enfriamiento.
• Procesamiento de chapas y tiras metálicas: la amplia anchura de la salida facilita la eliminación del refrigerante, el soplado de virutas y la eliminación del agua superficial.
• Líneas de producción de gran formato: la personalización de la longitud de fábrica, de 50 a 4000 mm, permite que la cuchilla de aire se adapte a diferentes anchos de cinta transportadora y de producto.
• Equipos de procesamiento con calefacción: la junta de silicona de alta temperatura (≤250 °C) permite su uso cerca de túneles de secado, líneas de lavado con asistencia térmica y estaciones de soplado de aire caliente.

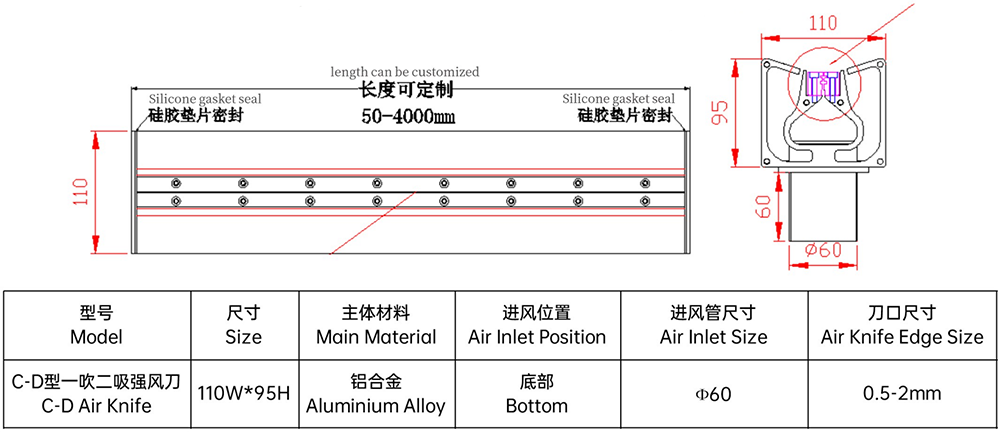

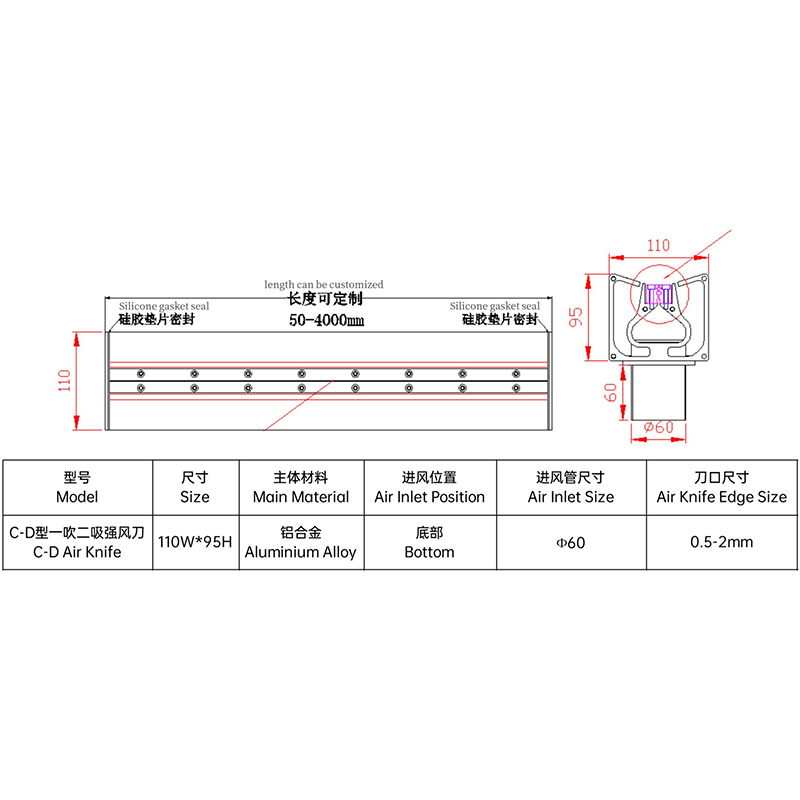

Parámetros técnicos
Tabla de especificaciones:
Parámetro | Especificación |
Modelo | Cuchilla de aire alada con entrada inferior CD |
Tamaño de la sección transversal | 110 mm de ancho × 95 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Abajo |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Dirección de entrada | Entrada inferior |
Tamaño del filo de la cuchilla de aire | 0,2 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• QXY procesa el cuerpo de la cuchilla de aire de aleación de aluminio de 110 mm de ancho × 95 mm de alto, la sección de salida alada, el puerto de entrada inferior, las piezas de los bordes y las superficies de sellado mediante mecanizado CNC interno para lograr una precisión dimensional controlada.
• Se admiten longitudes de cuchilla personalizadas de 50 a 4000 mm. La cuchilla de aire se puede adaptar al ancho de la cinta transportadora, al ancho del producto o al espacio disponible en la estructura del equipo.
• Las opciones de configuración incluyen el diámetro del tubo de entrada, el rango de separación de aire, el método de montaje y el acabado superficial. La disposición de entrada inferior es adecuada cuando se debe evitar el enrutamiento de tuberías laterales y de extremo.
• Se aceptan pedidos OEM y ODM. Los clientes pueden proporcionar planos, muestras, fotografías de la máquina o especificaciones técnicas por escrito para su confirmación.
• La junta de silicona de alta temperatura (≤250 °C) se instala como solución de sellado estándar en los extremos, lo que ayuda a reducir las fugas sin necesidad de una mejora adicional en el sellado.
• Antes del envío, cada unidad personalizada se somete a una prueba de presión, calibración del espacio entre los bordes, inspección de la posición de entrada y confirmación dimensional.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire alada de entrada inferior QXY CD | Cuchilla de aire estándar |
Perfil de salida alada | La amplia salida con forma de ala ayuda a guiar el flujo de aire y favorece el secado direccional. | Salida plana con menor orientación |
Ajuste de la separación de aire | Ajustable de 0,2 a 4 mm ✓ | Fijo, no ajustable ✗ |
Enrutamiento de entrada inferior | La entrada inferior mantiene las tuberías por debajo del cuerpo de la cuchilla para una disposición limpia de la máquina. | El tubo lateral o final puede ocupar más espacio circundante. |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 para diferentes tamaños de tubería del soplador. | Menos opciones de diámetro de entrada |
Longitud personalizada | Fabricación a medida en fábrica, de 50 a 4000 mm, para anchos de cinta transportadora estrechos o anchos. | Principalmente longitudes estándar solamente |
Sección transversal del cuerpo | Su cuerpo ancho de 110 mm de ancho × 95 mm de alto proporciona una amplia cobertura con una altura moderada. | El perfil general de la carrocería puede no coincidir con el espacio de la máquina. |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Se pueden especificar la longitud, la separación, la posición de entrada, el diámetro de entrada y el acabado superficial. | Cambios de configuración limitados |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en equipos de cuchillas de aire industriales, incluyendo cuchillas de aire de aleación de aluminio, acero inoxidable y PVC. Nuestra gama de productos también abarca sopladores, herrajes de montaje y accesorios para sistemas. Gracias al mecanizado de precisión CNC, los controles de calidad en proceso y la verificación previa al envío, suministramos cuchillas de aire que cumplen con los requisitos de las líneas de producción reales.
Ofrecemos soporte para proyectos OEM y ODM a clientes de los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico y manufactura en general. Los clientes pueden enviarnos planos, muestras, descripciones de aplicaciones o fotografías de equipos. Nuestro equipo de ingeniería analiza la dirección del flujo de aire, el espacio de instalación y el trazado de la tubería inferior, y luego proporciona una solución que se integra y funciona según lo requerido.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
