Geometría de la cuchilla en forma de pico de águila: la punta de pico de perfil preciso concentra el flujo de aire en un chorro laminar de alta velocidad, lo que proporciona una velocidad de salida significativamente mayor y una dirección del flujo de aire más nítida que las cuchillas estándar de ranura plana.
La sección transversal más grande de la gama: 80 mm de ancho × 150 mm de alto: el plenum sobredimensionado almacena el máximo volumen de aire, manteniendo una alta presión estática para una salida potente y constante a lo largo de toda la longitud de las aspas.
Compatibilidad con entradas de gran diámetro: Φ51 / Φ60 / Φ63 / Φ76 — diseñado para sopladores y compresores industriales de alta capacidad, soportando los altos caudales volumétricos que exige el perfil de pico de águila.
Separación de borde ajustable con precisión: 0,3 – 2,0 mm: control preciso de la separación en una plataforma de alta potencia, que permite una calibración exacta de la intensidad del flujo de aire para procesos de secado y limpieza exigentes.
Longitud personalizable de fábrica de 100 a 2500 mm con juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: cada unidad se fabrica y verifica según las especificaciones.
Puntos clave de venta del producto
• Geometría de la cuchilla en forma de pico de águila: la punta de pico de perfil preciso concentra el flujo de aire en un chorro laminar de alta velocidad, lo que proporciona una velocidad de salida significativamente mayor y una dirección del flujo de aire más precisa que las cuchillas estándar de ranura plana.
• La sección transversal más grande de la gama: 80 mm de ancho × 150 mm de alto: el plenum sobredimensionado almacena el máximo volumen de aire, manteniendo una alta presión estática para una salida potente y constante a lo largo de toda la longitud de las aspas.
• Compatibilidad con entradas de gran diámetro: Φ51 / Φ60 / Φ63 / Φ76 — diseñado para sopladores y compresores industriales de alta capacidad, soportando los altos caudales volumétricos que exige el perfil de pico de águila.
• Separación de borde ajustable con precisión: 0,3 – 2,0 mm: control preciso de la separación en una plataforma de alta potencia, que permite una calibración exacta de la intensidad del flujo de aire para procesos de secado y limpieza exigentes.
• Longitud personalizable de fábrica de 100 a 2500 mm con juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: cada unidad se fabrica y verifica según las especificaciones.
Estructura del producto y principio de funcionamiento
• Perfil de aspa en forma de pico de águila: a diferencia de una ranura de salida plana estándar, la geometría en forma de pico converge progresivamente el flujo de aire interno hacia una punta afilada y mecanizada con precisión, lo que produce una lámina de aire más enfocada y de movimiento más rápido con mayor control direccional en el punto de salida.
• Extrusión de aleación de aluminio de alta resistencia de 80 mm de ancho × 150 mm de alto: el mayor volumen de plenum de la gama, diseñado para suministrar y mantener los altos caudales de aire necesarios para aplicaciones industriales de secado, desplazamiento de agua y soplado de gran potencia.
• Los puertos de entrada de gran diámetro (Φ51 / Φ60 / Φ63 / Φ76, rosca lateral M8) se conectan directamente a ventiladores de alta capacidad, lo que permite un flujo de aire volumétrico máximo hacia el plenum sin restricciones en la unión de entrada.
• La cámara de distribución interna iguala el suministro de aire de alto volumen de manera uniforme a lo largo de toda la longitud de la pala antes de dirigirlo a la sección de aceleración del pico.
• Punta de salida mecanizada con precisión: abertura ajustable de 0,3 a 2,0 mm para un ajuste fino de la velocidad de salida y la cobertura; ajuste in situ mediante tornillos en el borde sin necesidad de desmontaje.
• Los sellos de extremo con juntas de silicona de alta temperatura (≤250 °C) contienen las elevadas presiones de funcionamiento dentro del cuerpo de la cuchilla de alta resistencia en ambos extremos.
Escenarios de aplicación
La cuchilla de aire BD Eagle Beak está diseñada específicamente para aplicaciones industriales de alta potencia donde las cuchillas de aire estándar no pueden proporcionar suficiente velocidad, cobertura o precisión direccional:
• Secado de superficies de alta resistencia: películas de agua gruesas, residuos de refrigerante y mezclas de aceite y agua en grandes láminas de metal, flejes de acero y perfiles estructurales que las cuchillas estándar no pueden eliminar a velocidad de línea.
• Líneas de limpieza de PCB y componentes industriales: un chorro concentrado de alta velocidad penetra en geometrías de placas complejas y carcasas de componentes empotradas para una eliminación completa de la humedad y el fundente.
• Eliminación de polvo y residuos en sustratos anchos: el perfil en forma de pico de águila proporciona un chorro de aire concentrado y direccional para un desplazamiento eficaz de partículas en vidrio, paneles y materiales con tratamiento superficial.
• Cortinas de aire para líneas de recubrimiento y pintura: un flujo de aire potente y dirigido con precisión crea una sólida barrera de separación de zonas para evitar la contaminación cruzada entre las secciones del proceso.
• Sistemas de secado por cinta transportadora de alta velocidad: la entrada de gran diámetro y el plenum sobredimensionado mantienen el volumen de aire necesario para un secado eficaz a velocidades elevadas de la cinta transportadora.
• Líneas de procesos industriales con calefacción: las juntas de silicona con una clasificación de ≤250 °C permiten el funcionamiento continuo en hornos de secado de alta temperatura, túneles de calor y cintas transportadoras de tratamiento térmico.

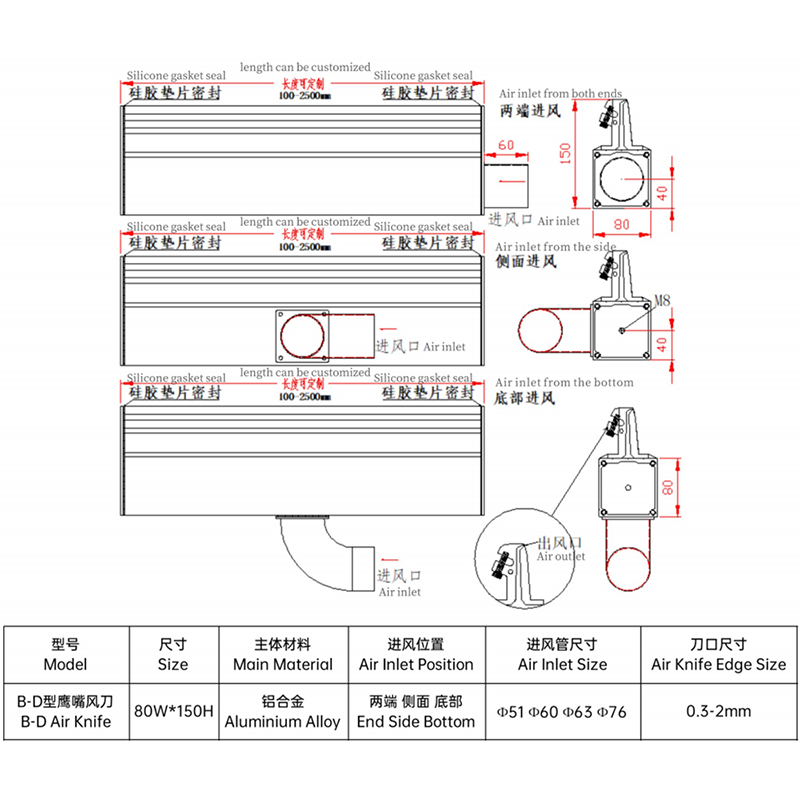

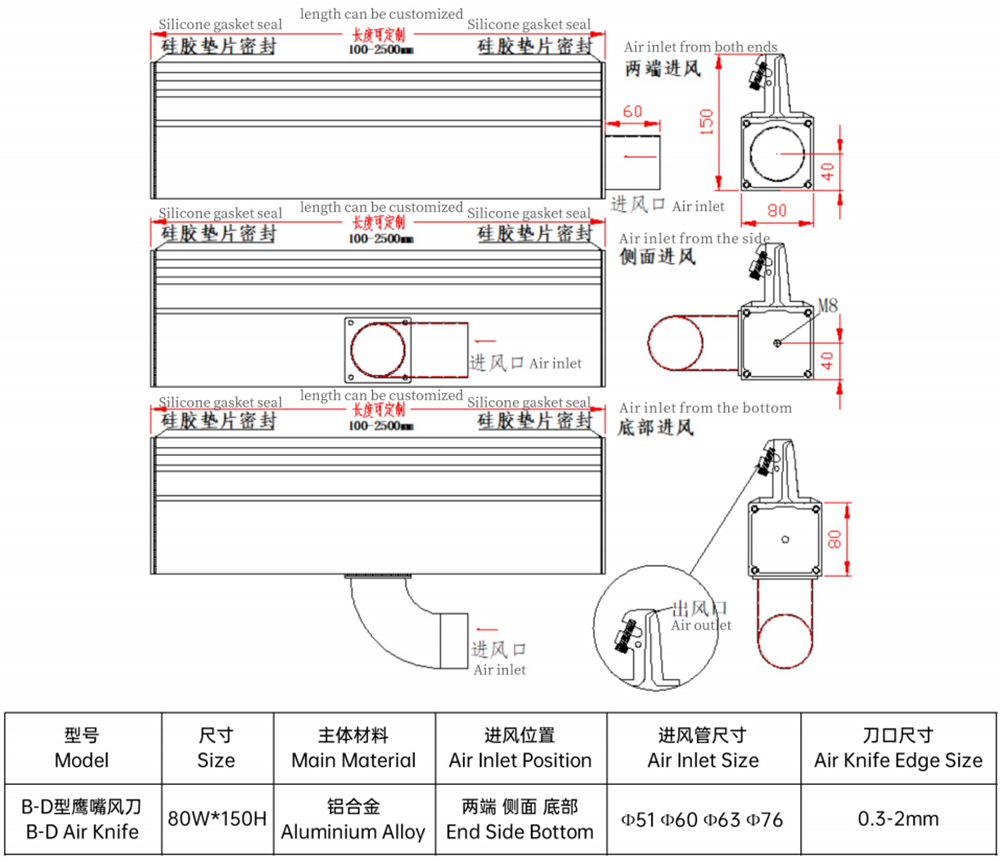

Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire comprimido BD Eagle Beak |
Tamaño de la sección transversal | 80 mm de ancho × 150 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), parte inferior |
Tamaño de la entrada de aire | Φ51 / Φ60 / Φ63 / Φ76 |
Rosca de entrada (lateral) | M8 |
Tamaño del filo de la cuchilla de aire | 0,3 – 2,0 mm (Ajustable) |
Longitud personalizable | 100 – 2500 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC de precisión interno completo de la extrusión de aleación de aluminio de alta resistencia de 80 × 150 mm, incluyendo el perfil de la pala en forma de pico de águila, el plenum interno sobredimensionado, los puertos de entrada de gran diámetro (Φ51–Φ76, rosca lateral M8) y la salida de punta de pico de precisión.
• Longitudes personalizadas de 100 mm a 2500 mm fabricadas bajo pedido: verificación dimensional, prueba de integridad de presión y calibración de la holgura de la punta del pico realizadas en cada unidad antes del envío.
• Posición de entrada (doble extremo / lateral M8 / inferior), diámetro de tubería (Φ51 / Φ60 / Φ63 / Φ76), ajuste de la abertura del pico (0,3–2,0 mm) y acabado superficial, todo configurable según las especificaciones del cliente.
• Soporte completo para la fabricación OEM y ODM: aceptamos planos de ingeniería, muestras físicas de referencia o requisitos de aplicación detallados por escrito para perfiles de pico personalizados e integración de sistemas.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie: sin coste ni plazo de entrega adicionales para aplicaciones de procesos de alta temperatura.
• Protocolo de calidad previo al envío: prueba de integridad a alta presión, calibración de la holgura de la punta del pico a la tolerancia especificada, verificación del puerto de entrada de gran diámetro e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire comprimido QXY BD Eagle Beak | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,3 a 2,0 mm ✓ | Fijo, no ajustable ✗ |
Perfil de la hoja | Geometría de pico de águila: chorro laminar enfocado | Ranura plana, salida difusa |
Sección transversal del cuerpo | 80 mm de ancho × 150 mm de alto — el más grande de la gama | Perfiles estándar más pequeños |
Diámetro máximo de entrada | Φ76 — admite sopladores de alto volumen | Φ51 o más pequeño típico |
Salida de velocidad del aire | Mayor velocidad de salida gracias a la punta del pico enfocada. | Menor velocidad, mayor dispersión |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Longitud 100–2500 mm, espacio, entrada, acabado | Solo tallas estándar |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos fabricantes profesionales de sistemas de cuchillas de aire industriales, con una gama completa de productos que abarca desde modelos en miniatura de aleación de aluminio hasta diseños robustos tipo pico de águila, construcción en acero inoxidable y cuchillas de aire de PVC, además de sopladores, conjuntos de montaje y accesorios completos para sistemas de secado. Nuestra planta de producción cuenta con centros de mecanizado CNC de precisión bajo estrictos controles de calidad en proceso. Cada unidad de cuchilla de aire, desde la geometría del perfil de la cuchilla y las dimensiones del plenum hasta la calibración de la punta del pico y la tolerancia del puerto de entrada, se fabrica, inspecciona y verifica según las especificaciones antes del envío.
Contamos con una amplia experiencia brindando soporte a clientes OEM y ODM en la industria pesada, la fabricación de productos electrónicos, la producción automotriz, el procesamiento de alimentos, la industria farmacéutica y la manufactura en general a nivel mundial. Desde una sola cuchilla de repuesto de alta resistencia hasta un sistema de secado multicuchilla de alta capacidad completamente diseñado, nuestro equipo de ingeniería trabaja directamente a partir de sus planos, muestras o requisitos de aplicación para ofrecerle una solución adaptada a las exigencias de su proceso.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
