El rango de ajuste de separación de borde más amplio de la gama: 0,1 – 4,0 mm — abarca desde el secado de precisión ultrafina hasta la cortina de aire industrial de alto volumen en una sola unidad.
Diseño de entrada inferior únicamente (rosca M6, Φ45 / Φ51 / Φ60): mantiene las tuberías por debajo del cuerpo de la cuchilla para instalaciones limpias y sin obstrucciones, ya sean elevadas o empotradas.
Longitud personalizable máxima en la gama de aleaciones de aluminio: 50 – 4000 mm — adecuada desde luminarias compactas hasta líneas de producción de gran formato.
Sección transversal compacta de perfil bajo de 60 mm de ancho × 90 mm de alto: requiere poco espacio vertical, fácil integración en bastidores de máquinas con espacio reducido.
Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: venta directa de fábrica, cada unidad calibrada según las especificaciones antes del envío.
Puntos clave de venta del producto
El rango de ajuste de separación de borde más amplio de la gama: 0,1 – 4,0 mm — abarca desde el secado de precisión ultrafina hasta la cortina de aire industrial de alto volumen en una sola unidad.
Diseño de entrada inferior únicamente (rosca M6, Φ45 / Φ51 / Φ60): mantiene las tuberías por debajo del cuerpo de la cuchilla para instalaciones limpias y sin obstrucciones, ya sean elevadas o empotradas.
Longitud personalizable máxima en la gama de aleaciones de aluminio: 50 – 4000 mm — adecuada desde luminarias compactas hasta líneas de producción de gran formato.
Sección transversal compacta de perfil bajo de 60 mm de ancho × 90 mm de alto: requiere poco espacio vertical, fácil integración en bastidores de máquinas con espacio reducido.
Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: venta directa de fábrica, cada unidad calibrada según las especificaciones antes del envío.
Estructura del producto y principio de funcionamiento

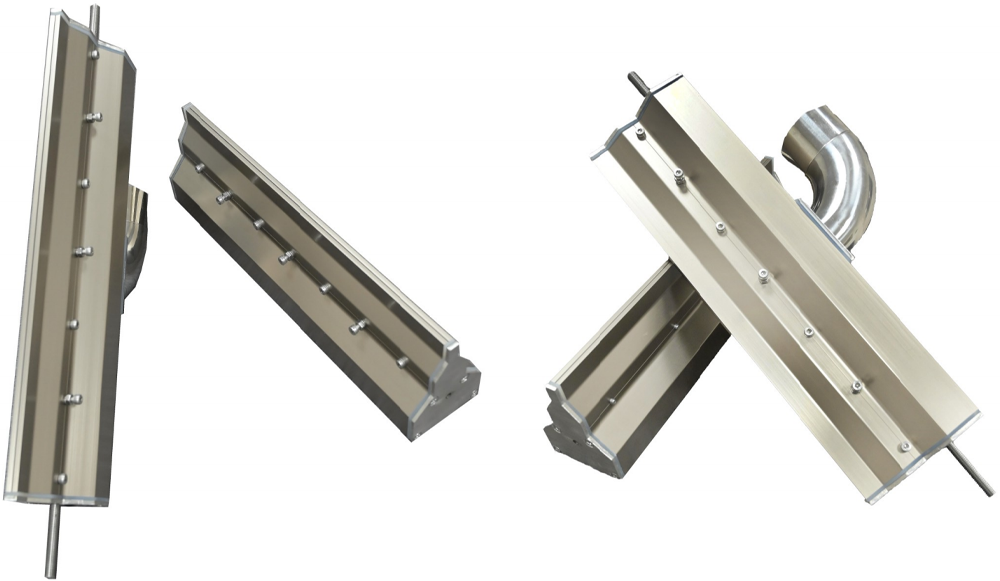

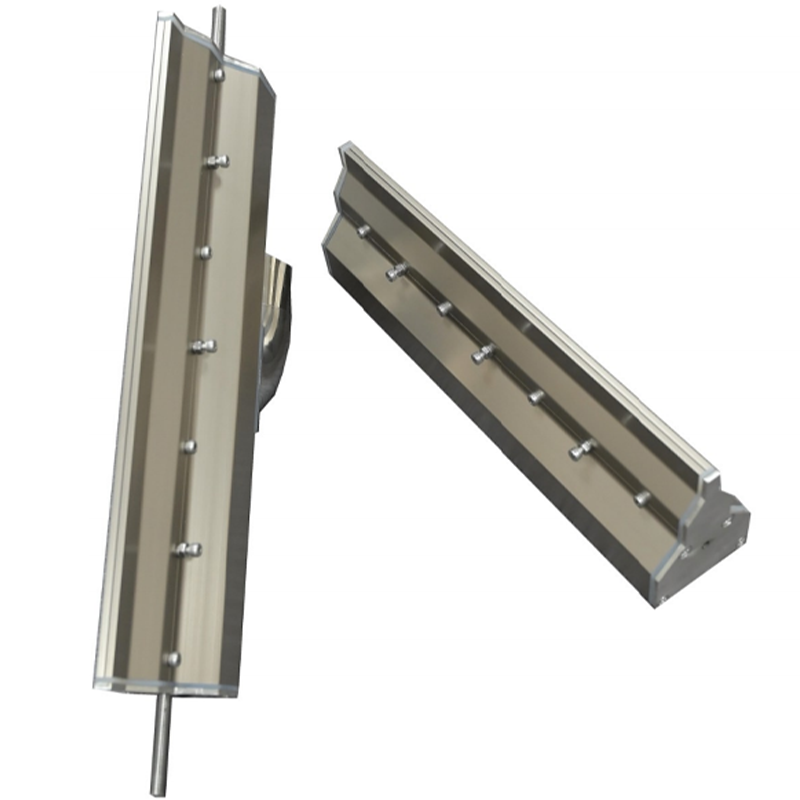

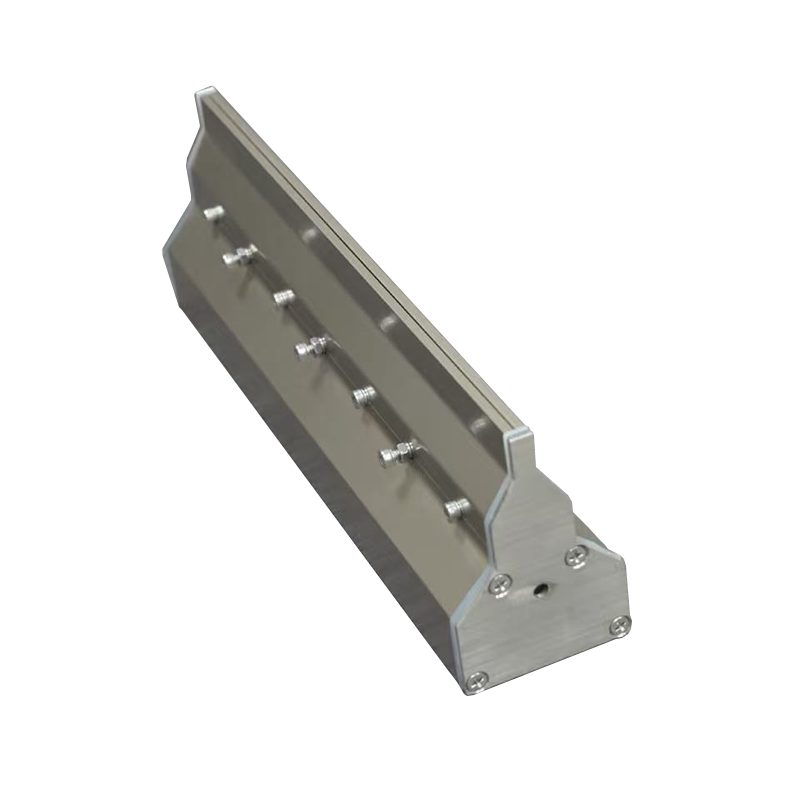

Cuerpo de extrusión de aleación de aluminio de perfil bajo (60 mm de ancho × 90 mm de alto): su altura compacta reduce los requisitos de espacio vertical sin comprometer el volumen de aire interno.
El puerto de entrada inferior (rosca M6) permite que la tubería de suministro de aire se dirija limpiamente hacia abajo, eliminando las protuberancias laterales o en los extremos que complican la integración del bastidor de la máquina.
El plenum interno iguala la presión del aire comprimido desde la entrada inferior a lo largo de toda la longitud de la pala antes de dirigir el flujo a la ranura de salida.
El conducto de aceleración cónico convierte la presión igualada del plenum en una lámina de aire laminar uniforme de alta velocidad en el borde de cuchilla ajustable.
Ranura de salida ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde de precisión: el rango más amplio de la serie, sin necesidad de desmontaje para ajustar la separación.
Las juntas de silicona de alta temperatura (≤250 °C) mantienen la estanqueidad de las terminaciones de las aspas en un amplio rango de temperaturas de funcionamiento.
Escenarios de aplicación
La configuración de entrada inferior y el amplio rango de apertura del AD Air Knife lo convierten en la opción preferida para instalaciones que requieren un trazado de tuberías limpio y un control versátil del flujo de aire:
Líneas de limpieza de PCB: la instalación de alimentación inferior se ajusta perfectamente debajo de los bastidores de la cinta transportadora; el espacio ajustable permite tanto la eliminación del fundente como el secado de la placa.
Secado de superficies: botellas, envases y piezas: el amplio rango de separación permite diferentes velocidades de procesamiento y geometrías de sustrato en la misma estación de secado.
Eliminación de polvo: la separación mínima de 0,1 mm proporciona un desplazamiento preciso de las partículas en paneles planos, vidrio óptico y conjuntos electrónicos sensibles.
Instalaciones elevadas y empotradas: la entrada inferior dirige las tuberías lejos de la superficie de trabajo, ideal para instalaciones en el techo o en bastidores de máquinas empotrados.
Líneas de secado de gran formato: longitudes personalizadas de hasta 4000 mm que cubren líneas de producción de vidrio, textiles, chapa metálica y película sin uniones entre cuchillas.
Equipos de procesamiento calentados: los sellos de silicona de alta temperatura (≤250 °C) permiten la integración en secadores, túneles de calor y sistemas de transporte para tratamiento térmico.

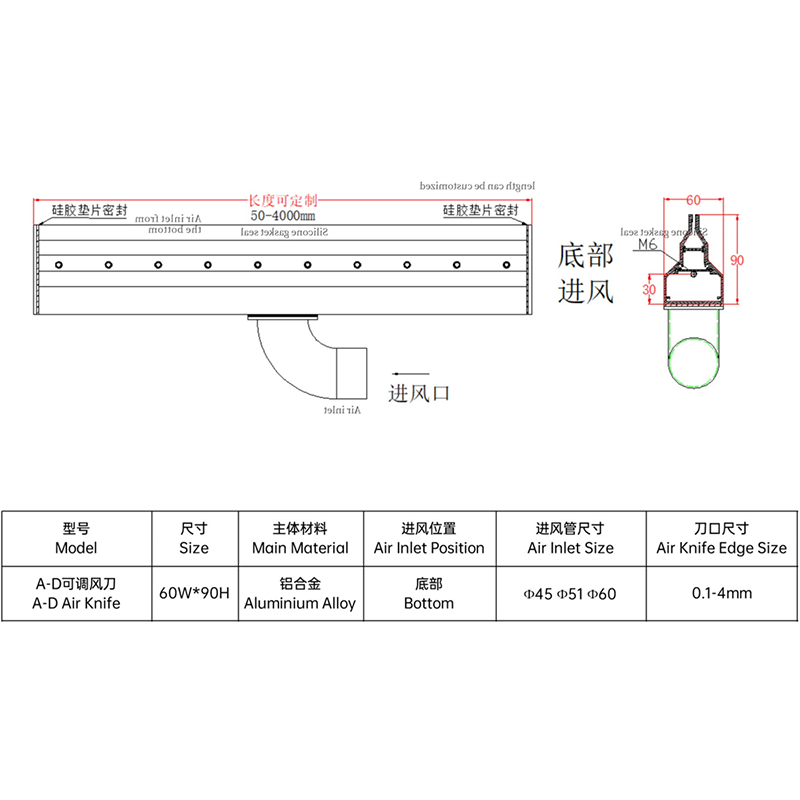

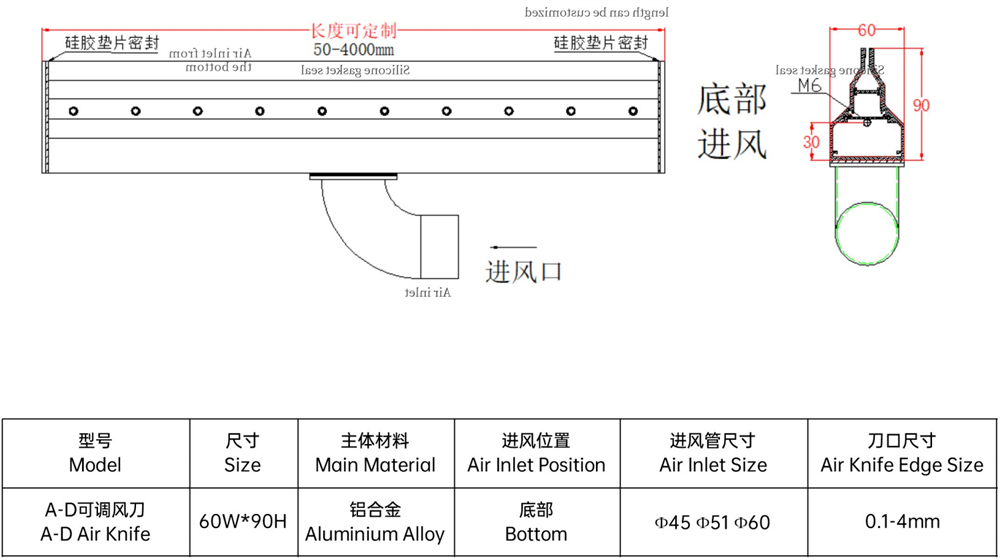

Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AD (Cuchillo de aire ajustable AD) |
Tamaño de la sección transversal | 60 mm de ancho × 90 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Solo la parte inferior |
Tamaño de la entrada de aire | Φ45 / Φ51 / Φ60 |
Rosca de entrada | M6 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
Mecanizado CNC interno completo de extrusiones de aleación de aluminio: el cuerpo de la pala, el plenum interno, el puerto de entrada inferior y la ranura de salida se producen y verifican in situ.
Longitudes personalizadas desde 50 mm hasta 4000 mm —el rango más amplio de nuestra gama de aleaciones de aluminio— con verificación dimensional y de presión completa antes del envío.
Rosca de entrada inferior (M6), diámetro de tubería (Φ45 / Φ51 / Φ60), rango de separación de aire (0,1–4,0 mm) y acabado superficial, todos configurables según pedido del cliente.
Se admiten los procesos de fabricación OEM y ODM: se aceptan planos de ingeniería, muestras de referencia o descripciones de requisitos basadas en la aplicación.
Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie: sin coste ni plazo de entrega adicionales para aplicaciones con procesos térmicos.
Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca del puerto de entrada e inspección dimensional.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AD | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Posición de entrada | Solo la parte inferior: diseño superior limpio | Extremo solamente, protuberancia lateral |
Espacio mínimo en el borde | 0,1 mm — capacidad de ultraprecisión | 0,5 mm o fijo |
Espacio máximo en el borde | 4,0 mm — cortina de aire de gran volumen | Rango superior limitado |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Rango de longitud | 50–4000 mm personalizado | Solo tallas estándar |
Personalización | Longitud, espacio, tamaño de entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en sistemas industriales de cuchillas de aire, con una amplia gama de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC , así como sopladores, herrajes de montaje y accesorios completos para el sistema. Nuestras instalaciones de producción cuentan con maquinaria CNC de precisión y estrictos controles de calidad durante el proceso, lo que garantiza que cada cuchilla de aire —desde la geometría interna del plenum hasta la calibración de la ranura de salida— se fabrique y verifique según las especificaciones exactas antes de su envío.
Con una amplia experiencia en fabricación OEM y ODM, prestamos servicios a clientes de los sectores electrónico, automotriz, alimentario, farmacéutico y manufacturero en general a nivel mundial. Desde una sola unidad de repuesto hasta un sistema de secado multicuchilla completamente diseñado, nuestro equipo trabaja directamente a partir de sus requisitos (plano, muestra o descripción de la aplicación) para ofrecerle una solución que se integre a la perfección con su equipo.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Puntos clave de venta del producto
El rango de ajuste de separación de borde más amplio de la gama: 0,1 – 4,0 mm — abarca desde el secado de precisión ultrafina hasta la cortina de aire industrial de alto volumen en una sola unidad.
Diseño de entrada inferior únicamente (rosca M6, Φ45 / Φ51 / Φ60): mantiene las tuberías por debajo del cuerpo de la cuchilla para instalaciones limpias y sin obstrucciones, ya sean elevadas o empotradas.
Longitud personalizable máxima en la gama de aleaciones de aluminio: 50 – 4000 mm — adecuada desde luminarias compactas hasta líneas de producción de gran formato.
Sección transversal compacta de perfil bajo de 60 mm de ancho × 90 mm de alto: requiere poco espacio vertical, fácil integración en bastidores de máquinas con espacio reducido.
Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: venta directa de fábrica, cada unidad calibrada según las especificaciones antes del envío.
Estructura del producto y principio de funcionamiento
Cuerpo de extrusión de aleación de aluminio de perfil bajo (60 mm de ancho × 90 mm de alto): su altura compacta reduce los requisitos de espacio vertical sin comprometer el volumen de aire interno.
El puerto de entrada inferior (rosca M6) permite que la tubería de suministro de aire se dirija limpiamente hacia abajo, eliminando las protuberancias laterales o en los extremos que complican la integración del bastidor de la máquina.
El plenum interno iguala la presión del aire comprimido desde la entrada inferior a lo largo de toda la longitud de la pala antes de dirigir el flujo a la ranura de salida.
El conducto de aceleración cónico convierte la presión igualada del plenum en una lámina de aire laminar uniforme de alta velocidad en el borde de cuchilla ajustable.
Ranura de salida ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde de precisión: el rango más amplio de la serie, sin necesidad de desmontaje para ajustar la separación.
Las juntas de silicona de alta temperatura (≤250 °C) mantienen la estanqueidad de las terminaciones de las aspas en un amplio rango de temperaturas de funcionamiento.
Escenarios de aplicación
La configuración de entrada inferior y el amplio rango de apertura del AD Air Knife lo convierten en la opción preferida para instalaciones que requieren un trazado de tuberías limpio y un control versátil del flujo de aire:
Líneas de limpieza de PCB: la instalación de alimentación inferior se ajusta perfectamente debajo de los bastidores de la cinta transportadora; el espacio ajustable permite tanto la eliminación del fundente como el secado de la placa.
Secado de superficies: botellas, envases y piezas: el amplio rango de separación permite diferentes velocidades de procesamiento y geometrías de sustrato en la misma estación de secado.
Eliminación de polvo: la separación mínima de 0,1 mm proporciona un desplazamiento preciso de las partículas en paneles planos, vidrio óptico y conjuntos electrónicos sensibles.
Instalaciones elevadas y empotradas: la entrada inferior dirige las tuberías lejos de la superficie de trabajo, ideal para instalaciones en el techo o en bastidores de máquinas empotrados.
Líneas de secado de gran formato: longitudes personalizadas de hasta 4000 mm que cubren líneas de producción de vidrio, textiles, chapa metálica y película sin uniones entre cuchillas.
Equipos de procesamiento calentados: los sellos de silicona de alta temperatura (≤250 °C) permiten la integración en secadores, túneles de calor y sistemas de transporte para tratamiento térmico.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AD (Cuchillo de aire ajustable AD) |
Tamaño de la sección transversal | 60 mm de ancho × 90 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Solo la parte inferior |
Tamaño de la entrada de aire | Φ45 / Φ51 / Φ60 |
Rosca de entrada | M6 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
Mecanizado CNC interno completo de extrusiones de aleación de aluminio: el cuerpo de la pala, el plenum interno, el puerto de entrada inferior y la ranura de salida se producen y verifican in situ.
Longitudes personalizadas desde 50 mm hasta 4000 mm —el rango más amplio de nuestra gama de aleaciones de aluminio— con verificación dimensional y de presión completa antes del envío.
Rosca de entrada inferior (M6), diámetro de tubería (Φ45 / Φ51 / Φ60), rango de separación de aire (0,1–4,0 mm) y acabado superficial, todos configurables según pedido del cliente.
Se admiten los procesos de fabricación OEM y ODM: se aceptan planos de ingeniería, muestras de referencia o descripciones de requisitos basadas en la aplicación.
Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie: sin coste ni plazo de entrega adicionales para aplicaciones con procesos térmicos.
Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca del puerto de entrada e inspección dimensional.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AD | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Posición de entrada | Solo la parte inferior: diseño superior limpio | Extremo solamente, protuberancia lateral |
Espacio mínimo en el borde | 0,1 mm — capacidad de ultraprecisión | 0,5 mm o fijo |
Espacio máximo en el borde | 4,0 mm — cortina de aire de gran volumen | Rango superior limitado |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Rango de longitud | 50–4000 mm personalizado | Solo tallas estándar |
Personalización | Longitud, espacio, tamaño de entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en sistemas industriales de cuchillas de aire, con una amplia gama de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC , así como sopladores, herrajes de montaje y accesorios completos para el sistema. Nuestras instalaciones de producción cuentan con maquinaria CNC de precisión y estrictos controles de calidad durante el proceso, lo que garantiza que cada cuchilla de aire —desde la geometría interna del plenum hasta la calibración de la ranura de salida— se fabrique y verifique según las especificaciones exactas antes de su envío.
Con una amplia experiencia en fabricación OEM y ODM, prestamos servicios a clientes de los sectores electrónico, automotriz, alimentario, farmacéutico y manufacturero en general a nivel mundial. Desde una sola unidad de repuesto hasta un sistema de secado multicuchilla completamente diseñado, nuestro equipo trabaja directamente a partir de sus requisitos (plano, muestra o descripción de la aplicación) para ofrecerle una solución que se integre a la perfección con su equipo.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
