Los sistemas de cuchillas de aire caliente tipo E y tipo F son sistemas de cuchillas de aire diseñados para escenarios específicos y para satisfacer necesidades industriales distintas: calefacción/secado (tipo E) y enfriamiento rápido (tipo F).
Diseñada a medida para líneas de producción (por ejemplo, moldeo de plástico, procesamiento de componentes electrónicos), la cuchilla de aire caliente tipo E proporciona un flujo de aire caliente constante, mientras que la cuchilla de aire frío tipo F proporciona aire frío concentrado; ambas admiten una longitud personalizable (100-4000 mm) y 3 direcciones de entrada de aire opcionales (dos extremos/lateral/inferior), lo que permite su instalación en espacios reducidos.
QXY Mechanical Equipment Technology Co., Ltd. se especializa en soluciones para el manejo de fluidos y sistemas de soplado de aire industriales, incluyendo sistemas de soplado de aire caliente tipo E (para calentamiento/secado) y tipo F (para enfriamiento rápido), así como sistemas de soplado de aire y accesorios de acero inoxidable/PVC. Nuestros sistemas de soplado de aire están diseñados para calentamiento selectivo, enfriamiento rápido, soplado de agua, eliminación de polvo y aislamiento mediante cortinas de aire en diversos sectores industriales.
Ofrecemos soluciones personalizadas de cuchillas de aire adaptadas a las dimensiones del equipo, los requisitos de flujo de aire/temperatura y las condiciones de funcionamiento.
Detalles del producto

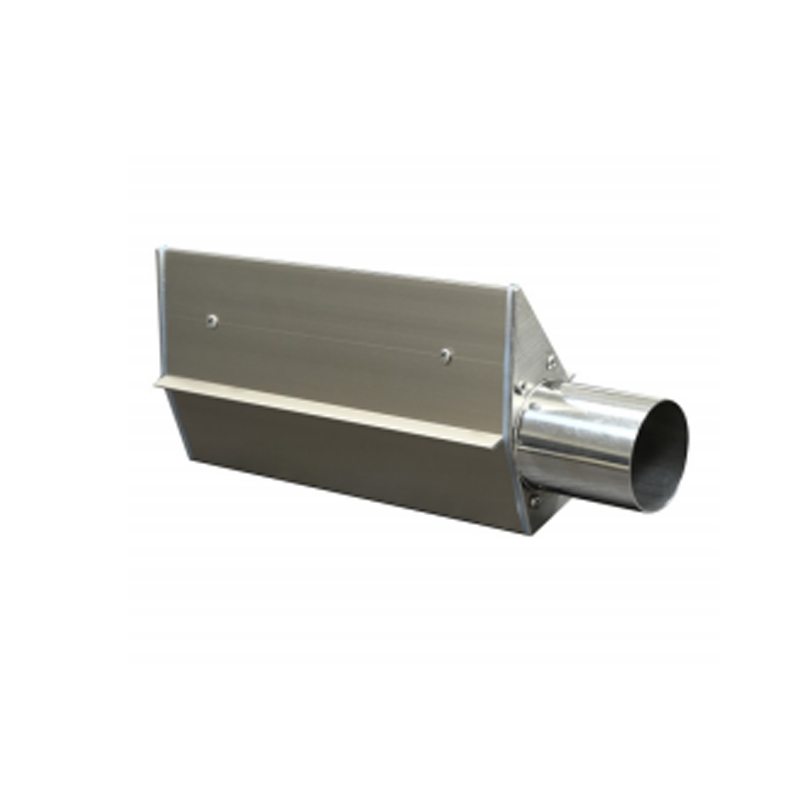

Nombre del producto: Espátula de aire caliente tipo E (acero inoxidable/aleación de aluminio)

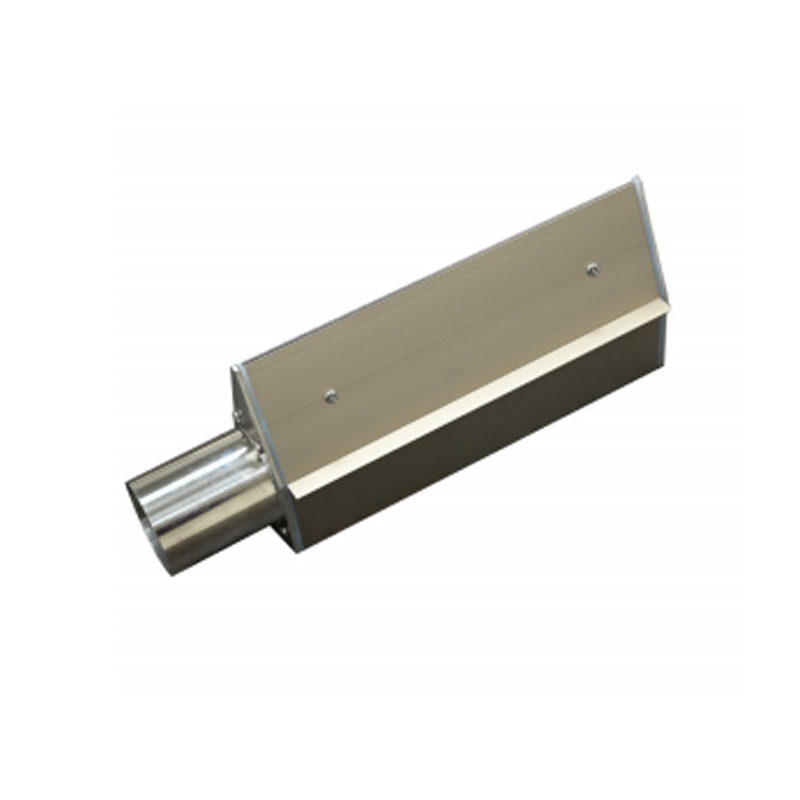

Nombre del producto: Cuchilla de aire frío tipo F (acero inoxidable/aleación de aluminio)
Ventaja: Proporciona un flujo de aire concentrado a baja temperatura con ancho de salida ajustable, lo que permite un enfriamiento rápido sin dañar la superficie. La serie Tipo F utiliza una entrada de aire circular de alto flujo, un conducto de aire frío optimizado y una salida recta estrecha, con sellos herméticos para mantener la eficiencia del aire frío. Su ancho de conducto (0,1–4 mm) es ajustable, con baja pérdida de presión y enfriamiento uniforme. Se utiliza ampliamente en aplicaciones de enfriamiento rápido (por ejemplo, procesamiento de metales, control de temperatura en líneas de empaque).
Características del producto
Características principales:
Cuchilla de aire caliente tipo E y cuchilla de aire frío tipo F
Ventajas clave
Salida de aire ajustable (0,1–4 mm): Control preciso del flujo de aire/temperatura para un rendimiento energéticamente eficiente.
Tipo E : Diseño de conducto con aislamiento térmico (temperatura máxima de funcionamiento: 250 °C) para reducir la pérdida de calor.
Tipo F : Conducto de aire frío de baja resistencia para una refrigeración rápida y uniforme.
Construcción en aleación de aluminio 6063-T6/acero inoxidable: duradera, ligera y resistente a la corrosión.

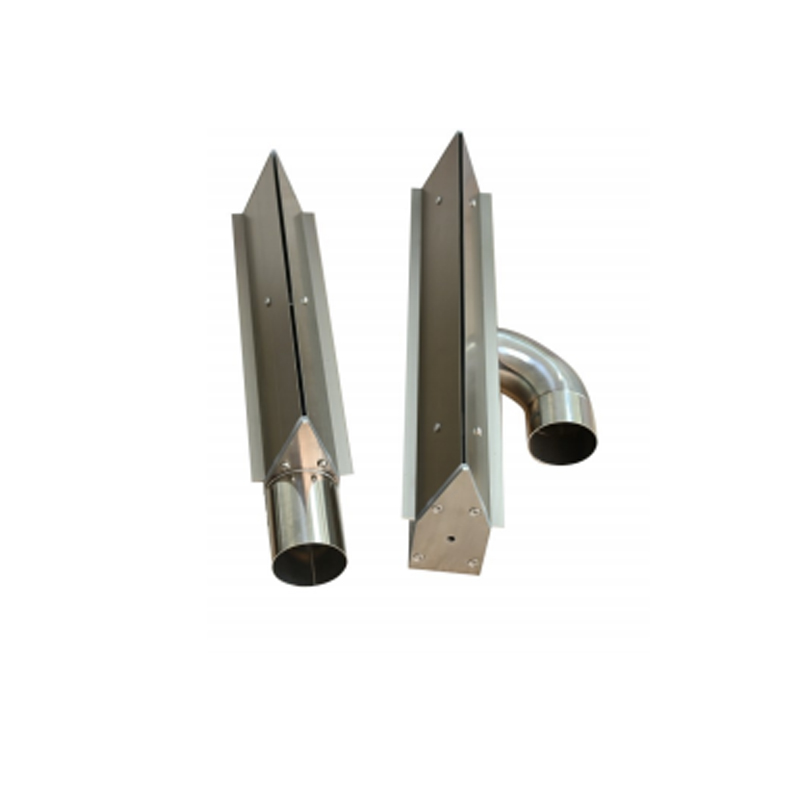

Entradas de aire multidireccionales (dos extremos/lateral/inferior): Se adaptan a espacios de instalación reducidos.
Admite longitud, posición de entrada y material personalizados para proyectos OEM/ODM.
Parámetros del producto

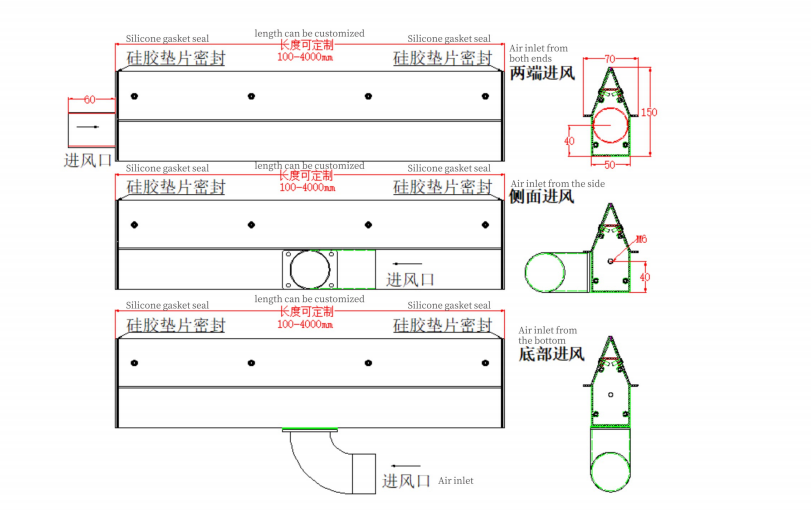

Diagrama esquemático:
Las cuchillas de aire tipo E/tipo F admiten múltiples opciones de entrada (∅32/∅38/∅45), ancho de salida ajustable y flujo de aire de alta velocidad de hasta 400 m/s, adecuadas para líneas de producción de alta velocidad (tipo E: calentamiento/secado; tipo F: enfriamiento).

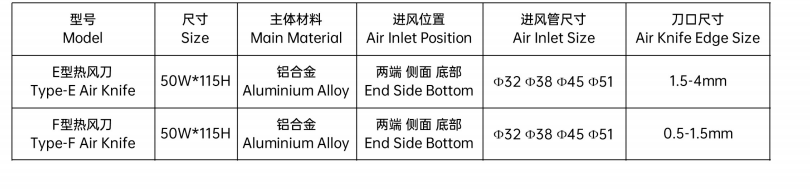

Artículo | Descripción | Descripción |
Modelo | Y | F |
Material principal | Aleación de aluminio 6063T6 | |
Posición de la entrada de aire | Parte inferior, lateral , extremo | Parte inferior, lateral , extremo |
Diámetro del conducto de entrada de aire | ∅ 32 ∅ 38 ∅ 45 ∅ 51 | ∅ 32 ∅ 38 ∅ 45 ∅ 51 |
borde de cuchilla de aire ajustable | 1,5 – 4 mm (milímetros) | 0,5 – 1,5 mm (milímetros) |
Clasificación de velocidad máxima del viento | 400 m / s | 400 m / s |
Temperatura máxima de funcionamiento | 250℃ | 250℃ |
Tensión nominal máxima | 5 kgf/cm² | 5 kgf/cm² |
Atención
1. Evite el contacto con el filo de corte. Asegúrese de que el medio de procesamiento no contenga partículas de impurezas excesivamente gruesas .
2. Todos los productos se envían con el ancho de entrada de aire calibrado. Póngase en contacto con nuestra empresa si es necesario realizar algún ajuste .

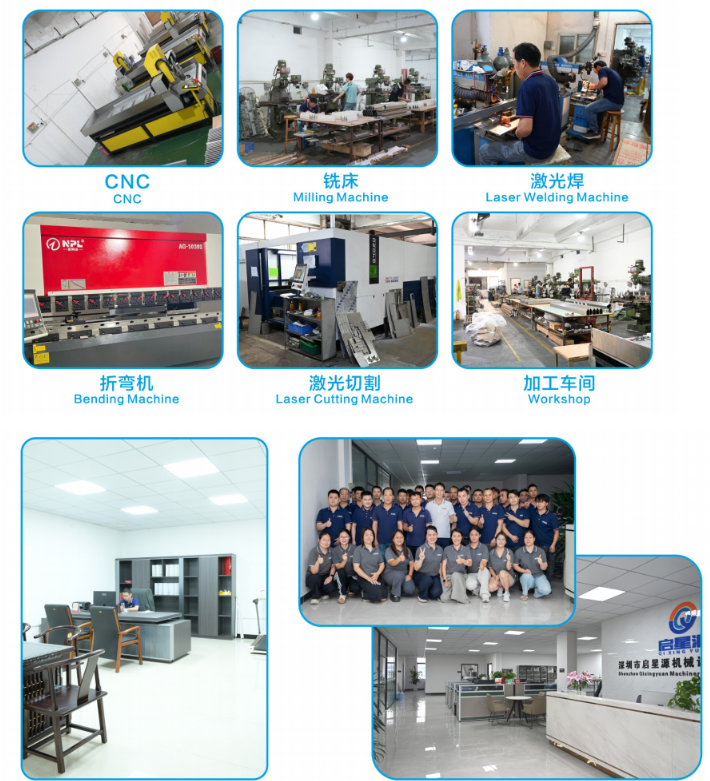

Galería fotográfica de la fábrica
Aplicaciones del producto
Cuchilla de aire caliente tipo E : Ampliamente utilizada en líneas de curado de PCB/LCD, secado de moldeo de plástico, calentamiento de componentes electrónicos y secado de tejidos textiles.
Cuchilla de aire frío tipo F : Ideal para el enfriamiento en el procesamiento de metales, el control de temperatura en líneas de envasado, el enfriamiento de paneles LCD y el enfriamiento rápido de alimentos y productos farmacéuticos .

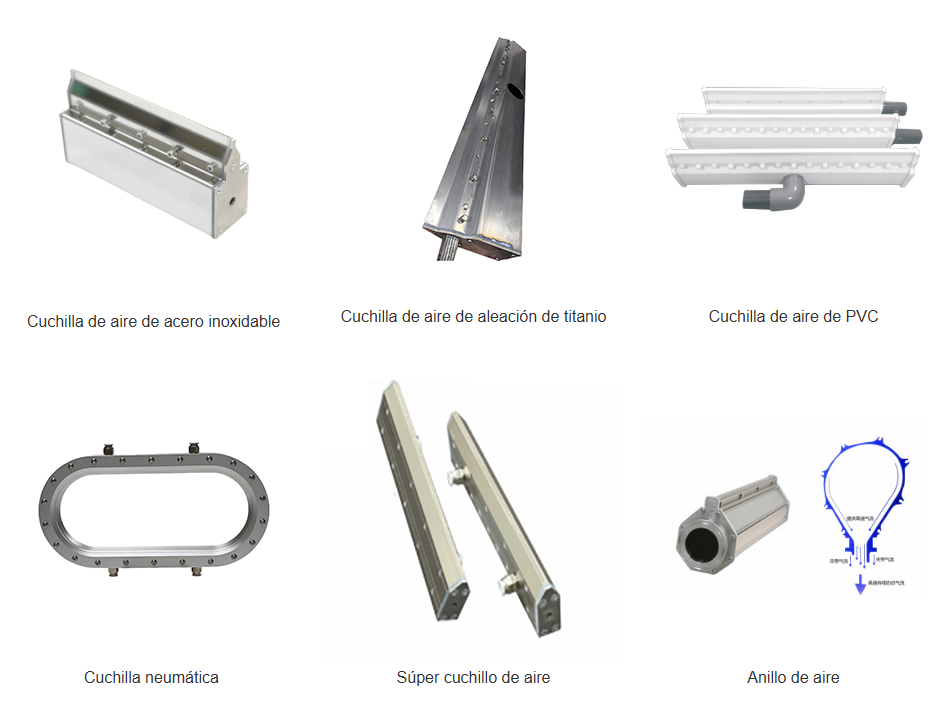

Otro producto
