Los sistemas de cuchillas de aire son ampliamente reconocidos como una de las tecnologías más eficientes energéticamente para el secado, soplado y limpieza de superficies industriales. Cuando se diseñan y configuran adecuadamente, un sistema de cuchillas de aire accionado por soplador puede reducir el consumo de energía hasta en un 70 % en comparación con los métodos de soplado con aire comprimido abierto. Sin embargo, muchos fabricantes descubren que sus sistemas de cuchillas de aire consumen mucha más energía de la esperada, lo que eleva las facturas de electricidad y socava la viabilidad económica de la tecnología.
La buena noticia es que el consumo excesivo de energía de la tecnología de la cuchilla de aire casi siempre tiene una causa raíz diagnosticable. En la mayoría de los casos, el problema no reside en la tecnología de la cuchilla de aire en sí, sino en uno o más factores de configuración, instalación u operación que pueden identificarse y corregirse.
Este artículo describe las seis causas más comunes del elevado consumo de energía de las cuchillas de aire comprimido, y qué pueden hacer los ingenieros y los gerentes de producción para abordar cada una de ellas.

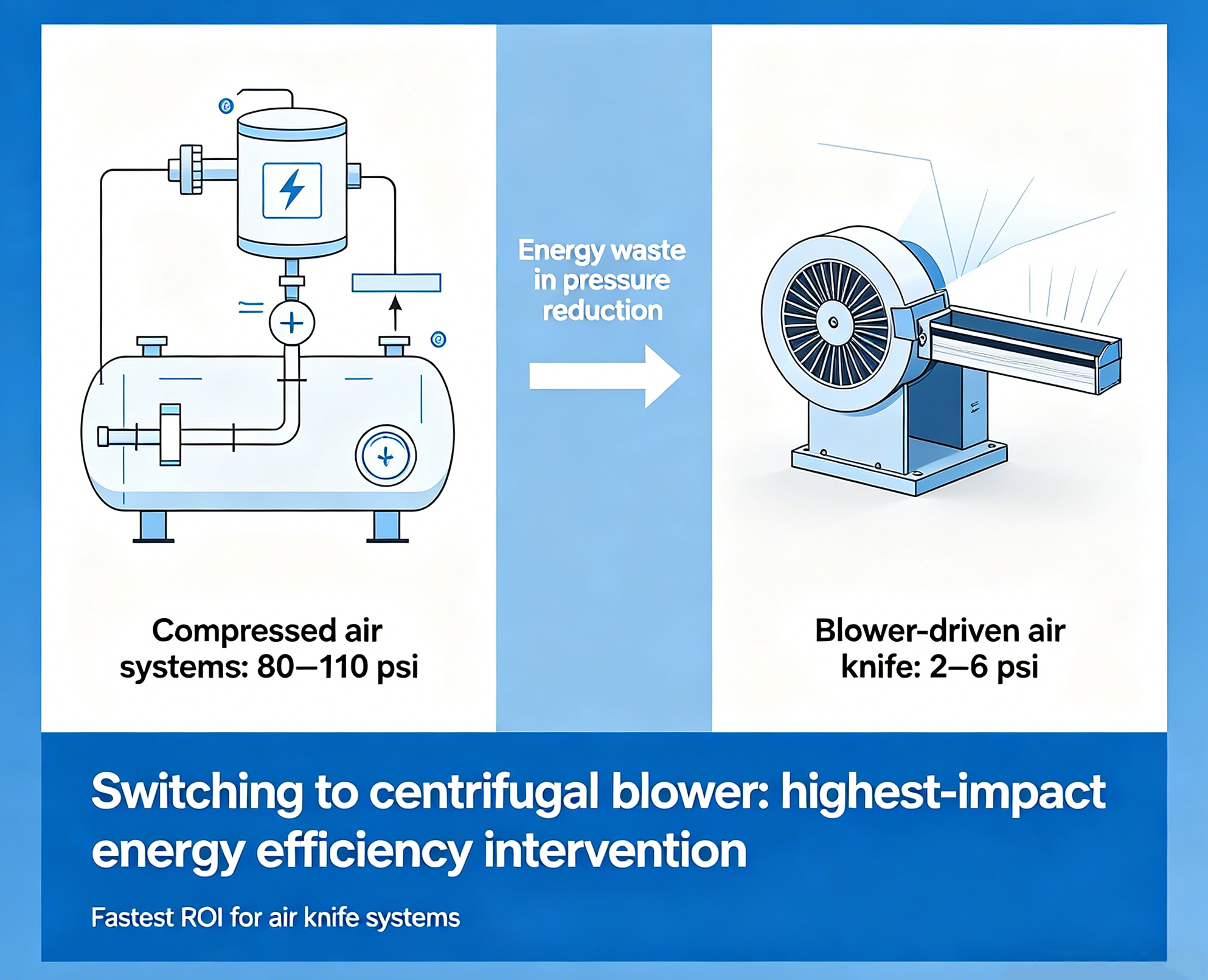

Antes de examinar los problemas de configuración específicos, conviene abordar la cuestión más fundamental sobre la eficiencia energética en cualquier instalación de sopladores de aire: ¿el sistema se alimenta mediante un soplador centrífugo o mediante el suministro de aire comprimido de la planta?
Los sistemas de aire comprimido operan a 80-110 psi, lo que requiere un aporte energético considerable para comprimir, almacenar, secar y filtrar el aire a esa presión antes de su uso. Sin embargo, las cuchillas de aire requieren una alta velocidad del aire, no una alta presión. La presión de trabajo funcional de una cuchilla de aire accionada por soplador suele ser de 2-6 psi , suficiente para superar las pérdidas por fricción en el conducto de suministro y a través de la ranura de descarga. Utilizar un sistema de aire comprimido para accionar una cuchilla de aire es el equivalente neumático a usar una manguera de bomberos para llenar un vaso: la energía invertida para generar esa presión se desperdicia en su mayor parte en la reducción de la misma.
El cambio de aire comprimido a un soplador centrífugo específico es la intervención de mayor impacto en eficiencia energética disponible para los sistemas de cuchillas de aire. Para las operaciones que actualmente utilizan cuchillas de aire con suministro de aire comprimido, esta conversión suele ofrecer el retorno de la inversión más rápido de todas las mejoras de eficiencia.

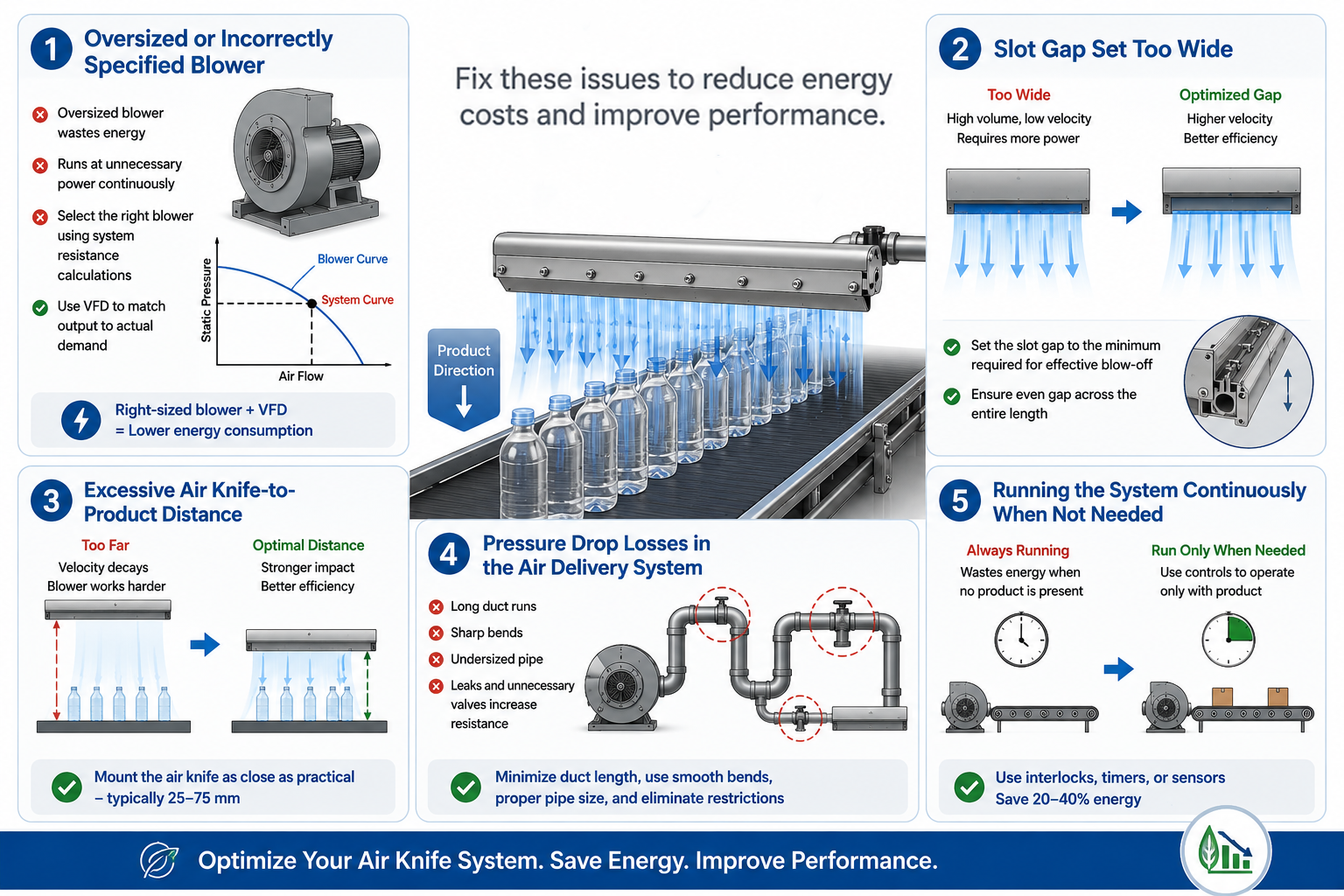

Causa 1: Ventilador sobredimensionado o con especificaciones incorrectas.
El soplador es el principal consumidor de energía en cualquier sistema de cuchilla de aire. Un soplador sobredimensionado —que proporciona mayor presión estática o caudal volumétrico del que la cuchilla de aire y la aplicación requieren— consume energía innecesariamente de forma continua. Este es un problema muy común cuando los sopladores se seleccionan en función de márgenes de seguridad sin cálculos precisos de la resistencia del sistema, o cuando se hereda un soplador de otra aplicación. La especificación correcta del soplador se determina calculando la resistencia total del sistema (incluida la longitud del conducto, los accesorios y la geometría de la ranura de la cuchilla de aire) y seleccionando un soplador cuya curva de rendimiento se cruce con la curva del sistema en el punto de funcionamiento previsto. Los sopladores con variadores de frecuencia (VFD) permiten ajustar la salida con precisión a la demanda real, eliminando el suministro excesivo constante de volumen de aire.
Causa 2: El espacio entre ranuras está demasiado ancho.
La abertura de la ranura de descarga es una de las variables más directamente controlables en el consumo de energía de las cuchillas de aire. Una ranura más ancha permite el paso de un mayor volumen de aire, pero a menor velocidad, lo que normalmente obliga al soplador a compensar aumentando su potencia para restablecer la fuerza de impacto necesaria. La relación entre la abertura de la ranura, la velocidad del aire y la potencia del soplador no es lineal: incluso una reducción moderada en el ancho de la ranura puede disminuir significativamente el consumo de energía, manteniendo o incluso mejorando el rendimiento de secado. La mayoría de las cuchillas de aire de aleación de aluminio y acero inoxidable cuentan con una abertura de ranura ajustable. Ajustar la ranura a la abertura mínima que proporciona la fuerza de soplado requerida, en lugar de dejarla completamente abierta, es una optimización sencilla con ahorros de energía cuantificables. Las ranuras con una separación desigual a lo largo de la cuchilla también crean desequilibrios en el flujo de aire, generando simultáneamente zonas de alta energía y zonas de bajo rendimiento.
Causa 3: Distancia excesiva entre la cuchilla de aire y el producto
La velocidad del aire disminuye rápidamente a medida que el flujo de aire se desplaza desde la ranura de descarga hasta la superficie del producto. Cuanto más lejos esté montada la cuchilla de aire de la superficie objetivo, mayor será la pérdida de velocidad antes del impacto, y mayor será el esfuerzo que deba realizar el soplador para compensar. La distancia de montaje óptima varía según la aplicación y la geometría de la ranura, pero en la mayoría de las aplicaciones de secado industrial, la cuchilla de aire debe colocarse lo más cerca posible de la superficie del producto, generalmente entre 25 y 75 mm para lograr la máxima eficiencia. Los sistemas instalados a distancias excesivas (a menudo como resultado de holguras mecánicas conservadoras establecidas durante la puesta en marcha) sobrecargan continuamente el soplador para lograr el impacto superficial requerido, con un coste energético innecesario.
Causa 4 : Pérdidas por caída de presión en el sistema de suministro de aire.
Los conductos, tuberías y accesorios que conectan el soplador con la cuchilla de aire generan una resistencia que el soplador debe superar. Una longitud excesiva de los conductos, un diámetro de tubería insuficiente, codos pronunciados, válvulas innecesarias o conexiones mal selladas aumentan la resistencia del sistema, lo que obliga al soplador a funcionar a mayor potencia para mantener el caudal requerido en la entrada de la cuchilla de aire. En sistemas donde la cuchilla de aire parece tener un rendimiento inferior al esperado a pesar de contar con un soplador correctamente especificado, las pérdidas por caída de presión en el sistema de suministro suelen ser la causa. Una revisión del diseño de los conductos —minimizando su longitud, reemplazando los codos pronunciados por curvas suaves y eliminando las restricciones innecesarias— puede reducir sustancialmente la resistencia del sistema y la demanda de potencia del soplador.
Causa 5 : El sistema se mantiene en funcionamiento continuamente cuando no es necesario.
En muchas instalaciones, los sopladores de aire comprimido funcionan continuamente durante todo el turno de producción, incluso durante las paradas de la cinta transportadora, los cambios de producto y los intervalos de mantenimiento. Dado que estos sopladores consumen energía proporcional a su tiempo de funcionamiento, eliminar el tiempo de funcionamiento innecesario es una de las medidas de ahorro energético más sencillas. Integrar el soplador de aire comprimido con el sistema de control de la cinta transportadora mediante un enclavamiento, o añadir un control basado en temporizador o activado por sensor, garantiza que el soplador funcione únicamente cuando haya producto presente. En instalaciones con largos periodos de inactividad, esta medida por sí sola puede reducir el consumo energético total del soplador entre un 20 % y un 40 % sin necesidad de inversión adicional más allá de un control eléctrico básico.
Utilice la siguiente lista de verificación al auditar una instalación existente de cuchillas de aire para evaluar su eficiencia energética:
• Confirmar el tipo de soplador: soplador centrífugo, no suministro de aire comprimido.
• Verifique que el ventilador tenga el tamaño adecuado para la resistencia del sistema; evite sobredimensionarlo.
• Compruebe la instalación del variador de frecuencia (VFD) en el motor del ventilador: esto permite un control preciso de la salida.
• Mida y ajuste la separación de la ranura al mínimo requerido para una soplado eficaz.
• Confirme que la separación de la ranura sea uniforme a lo largo de toda la longitud de la cuchilla de aire.
• Mida la distancia entre la cuchilla de aire y el producto; redúzcala a la posición práctica más cercana.
• Auditar el diseño de los conductos: minimizar la longitud, eliminar las curvas pronunciadas, comprobar si hay fugas.
• Confirme que el soplador esté interconectado con el sensor de la cinta transportadora o del producto; elimine el funcionamiento en vacío.
• Inspeccione la ranura de la cuchilla de aire y el plenum interno para detectar contaminación u obstrucciones que alteren la uniformidad del flujo de aire.
P: ¿Cuánta energía debería consumir un sistema de cuchilla de aire configurado correctamente?
R: El consumo de energía depende de la longitud, el tamaño del soplador y las horas de funcionamiento. Un sistema de soplado consume entre un 50 % y un 80 % menos de energía que el aire comprimido. Si sus facturas de electricidad son demasiado altas, debería revisar su sistema.
P: ¿Es mejor hacer funcionar el ventilador a baja velocidad de forma continua o encenderlo y apagarlo intermitentemente?
A: Es mejor hacer funcionar el soplador a baja velocidad. No lo encienda y apague repetidamente, ya que esto sobrecarga la máquina. Apáguela durante pausas largas o los fines de semana. Manténgala funcionando a baja velocidad durante paradas breves.
P: ¿Se puede ajustar la separación de la ranura de la cuchilla de aire sin detener la línea?
R: Depende del modelo. Muchas aspas de aire tienen tornillos para ajustar la separación. Puede ajustarla durante el mantenimiento. No la ajuste mientras el soplador esté en funcionamiento, ya que la presión del aire dificulta el ajuste correcto.
P: ¿El material de la cuchilla de aire (aluminio frente a acero inoxidable) afecta al consumo de energía?
A: El material no modifica directamente el consumo de energía. El ventilador y la abertura sí lo hacen. Sin embargo, el óxido o la suciedad en el interior de la cuchilla ensucian el aire, lo que obliga al ventilador a trabajar más. Las cuchillas de aire de buena calidad mantienen su superficie lisa y ahorran energía durante mucho tiempo.
P: ¿Cuál es el error más común al poner en marcha un sistema de cuchilla de aire?
A: El mayor error es ajustar el ventilador y la separación al máximo. Esto hace que el sistema sea demasiado potente y desperdicie energía. Debe encontrar la configuración más baja que funcione para su secado. Ajuste la separación y el ventilador gradualmente hasta que el secado sea óptimo.
P: ¿Cómo puedo saber si mi soplador es demasiado grande para mi cuchilla de aire?
A: Un soplador es demasiado grande si hace mucho ruido. Es demasiado grande si el aire sale turbio y desordenado. Es demasiado grande si seca incluso con la potencia al mínimo. Puedes consultar la tabla de sopladores para ver si es compatible con tu soplador de aire.
