En las fábricas, es fundamental eliminar rápidamente el agua, el polvo y la suciedad de los productos sin tocarlos. Los sistemas de cuchillas de aire permiten lograrlo. Se utilizan en fábricas de alimentos, bebidas, electrónica y medicamentos. Muchos ingenieros desconocen qué es una cuchilla de aire. Esta guía explica qué es y cómo funciona.
¿Qué es un cuchillo de aire comprimido?

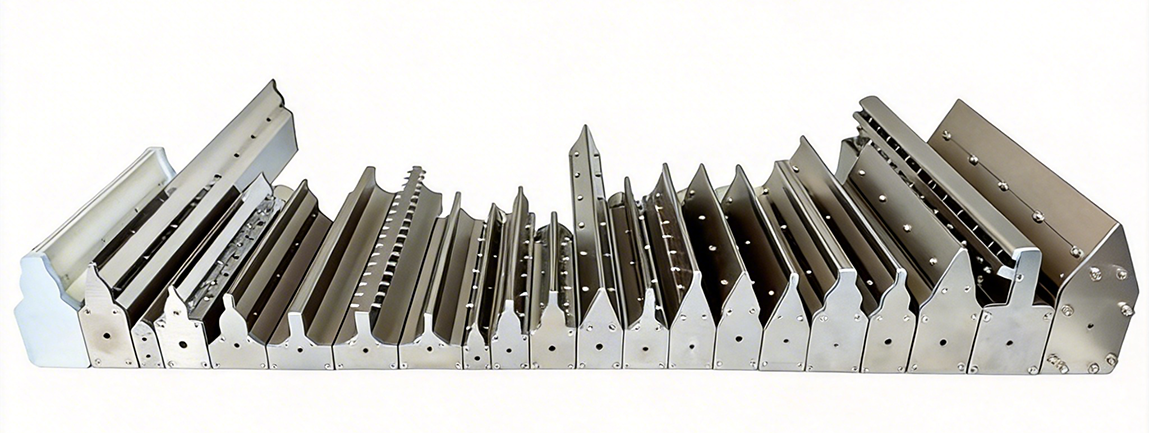

Una cuchilla de aire es una herramienta para fábricas. Crea una cortina plana de aire a alta velocidad. Una boquilla normal sopla aire en un punto. Una cuchilla de aire sopla aire en una línea larga y uniforme. Cubre todo el ancho del producto de una sola vez.
El aire comprimido funciona como una cuchilla. Elimina el agua, la suciedad y el polvo sin tocar el producto. No tiene piezas móviles; el aire hace todo el trabajo. Los sopladores de aire están fabricados en aluminio, acero inoxidable, titanio o PVC. Vienen en diferentes longitudes para adaptarse a sus productos.
¿Cómo funciona un cuchillo de aire comprimido?
Necesitas un suministro de aire. Necesitas un cuerpo de cuchilla de aire. Estos dos elementos hacen que el sistema funcione. El suministro de aire envía aire a la cuchilla. Puedes usar un soplador. Puedes usar aire comprimido.
Soplador centrífugo: Un soplador centrífugo genera aire. Genera mucho aire. La presión del aire es baja, de 2 a 6 psi. El aire se dirige al plenum de la cuchilla de aire. Los sistemas de soplado ahorran energía. La producción industrial utiliza sopladores. Las cuchillas de aire necesitan aire rápido, no alta presión. El funcionamiento de un soplador es más económico, mucho más barato que el del aire comprimido.

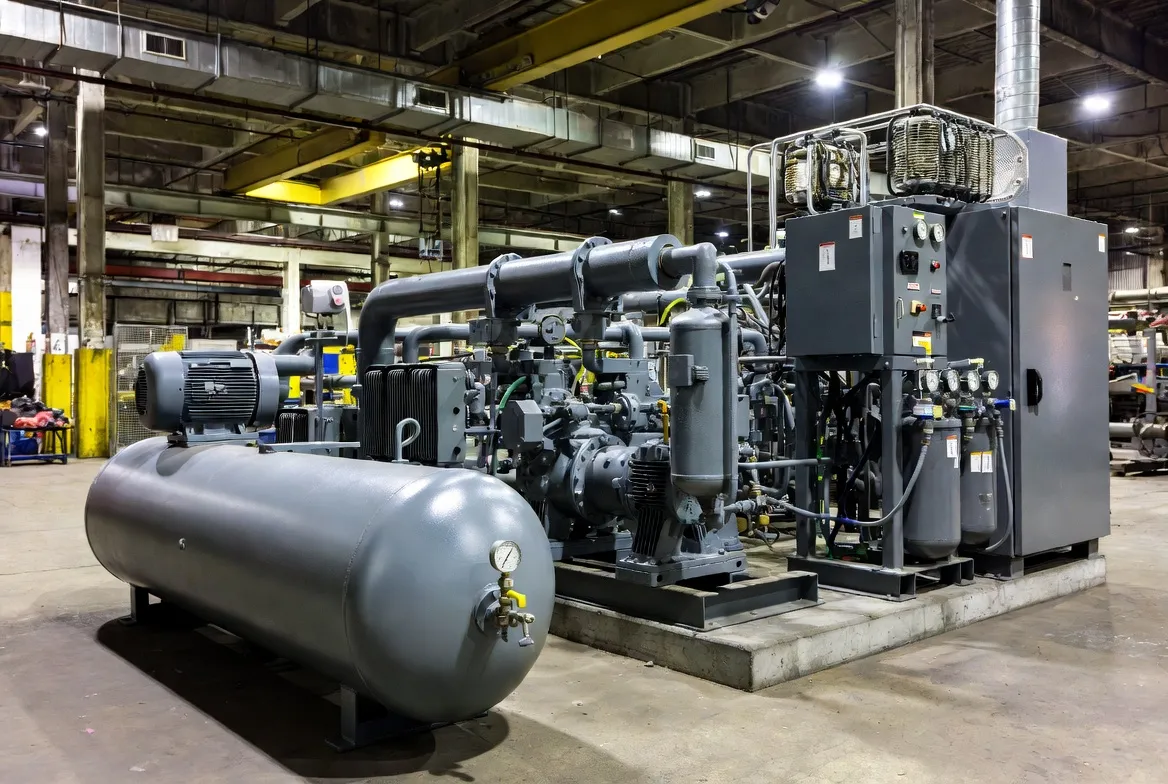

Suministro de aire comprimido: Algunas cuchillas de aire utilizan aire comprimido. Este aire proviene de las tuberías de la fábrica. La presión es de 80 a 110 psi. Las cuchillas de aire comprimido son pequeñas. No se necesita un soplador. Estas cuchillas son adecuadas para trabajos pequeños. Son adecuadas para trabajos cortos. El aire comprimido consume más energía. El secado es costoso. El aire comprimido consume mucha más energía que un soplador.

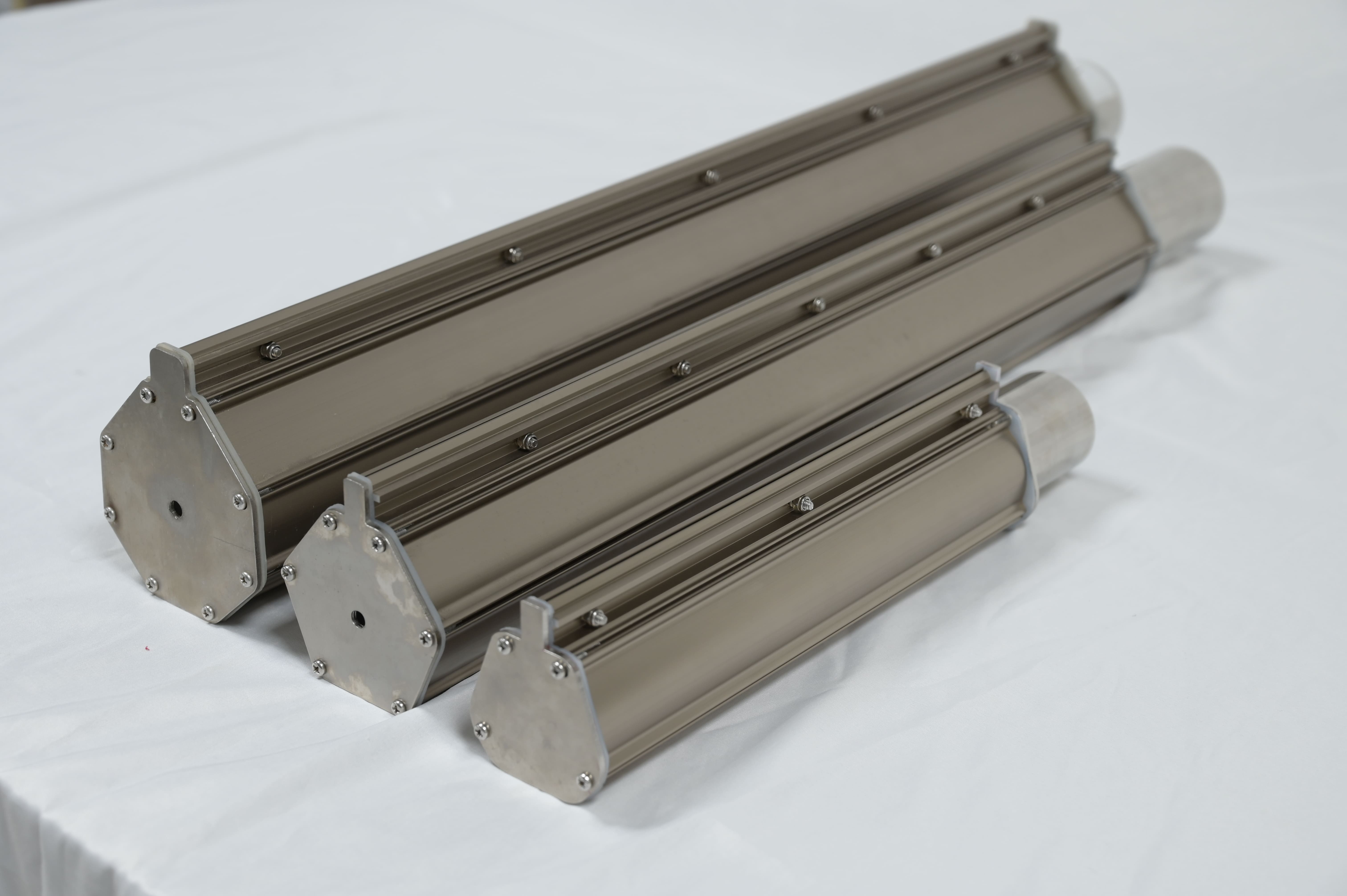

Cuerpo del Air Knife: Pleno, ranura y geometría de la hoja
El cuerpo de la cuchilla de aire es una cámara alargada mecanizada con precisión —el plenum— diseñada para recibir aire a presión desde uno o más puertos de entrada y distribuirlo uniformemente a lo largo de toda la longitud de una ranura de descarga.
La geometría interna del plenum está diseñada para igualar la presión y la velocidad del aire desde los puntos de entrada hasta cada posición a lo largo de la ranura. En una cuchilla de aire bien diseñada, el aire sale de la ranura a una velocidad constante en toda su longitud, eliminando las zonas de alta energía y los puntos muertos que caracterizan a los sistemas de soplado de tubería perforada simples.
La ranura de descarga —el «filo de cuchilla»— se mecaniza con precisión a un ancho que suele oscilar entre 0,5 mm y 6 mm, según la aplicación. En los diseños de cuchilla de aire con perfil en forma de lágrima, la geometría interna se estrecha progresivamente desde la cámara de distribución hasta la salida de la ranura, acelerando el flujo de aire y minimizando la turbulencia. Esta geometría logra un coeficiente de descarga de aproximadamente 0,95 (95 % de eficiencia), en comparación con aproximadamente 0,60 (60 % de eficiencia) para un tubo redondo con orificios perforados. El resultado es una corriente de aire laminar de alta velocidad que proporciona la máxima fuerza de impacto en la superficie con un mínimo aporte de energía.
El efecto Coandă y la incorporación de aire
Muchas cuchillas de aire utilizan el efecto Coandă. Esto significa que el aire sigue una superficie curva, lo que atrae el aire de la habitación y aumenta considerablemente el volumen total. Se puede obtener un flujo de aire 40 veces mayor, es decir, una parte de aire comprimido atrae 40 partes de aire ambiente. Las cuchillas de aire con soplador no utilizan este efecto, ya que el soplador proporciona un gran caudal de aire.
Tipos de cuchillos neumáticos
Los cuchillos de aire comprimido vienen en diferentes formas y materiales. Cada uno está diseñado para una tarea diferente.
Cuchillos neumáticos de aleación de aluminio
Son ligeros y económicos. Funcionan bien en lugares secos, como las líneas de embalaje. Son fáciles de instalar.
Cuchillos de aire de acero inoxidable
Estos son los estándares para alimentos y medicamentos. Los aceros 304 y 316 no se oxidan. Son fáciles de limpiar.
Cuchillos de aire comprimido de aleación de titanio
Son aptas para productos químicos muy fuertes. Duran más que el acero en entornos adversos. Son muy resistentes.
Cuchillos de aire Tornado
El aire gira en círculo. Este aire penetra en agujeros profundos y formas irregulares. Limpia mejor que una lámina de aire plana.
Cuchillas neumáticas anulares (Cuchillas neumáticas de anillo)
Estas mangueras rodean completamente el producto, proporcionando ventilación de 360 grados. Úselas para tuberías, cables y botellas.
¿Para qué se utilizan los cuchillos neumáticos?
Los sistemas de cuchillas de aire se aplican en una amplia gama de industrias y procesos. Las categorías de aplicación más comunes incluyen:
Las cuchillas neumáticas cumplen muchas funciones en una fábrica.
• Secado: Elimina el agua después del lavado o llenado .
• Limpieza: Elimina el polvo, la suciedad y los restos de comida.
• Control de recubrimiento: Hace que la pintura o el aceite se adhieran de manera uniforme a la superficie.
• Refrigeración: Enfría rápidamente las piezas calientes.
• Eliminación de estática: Elimina la estática cuando se usa con una barra de iones .
• Cortinas de aire: Mantienen la suciedad y el polvo fuera de las salas blancas .
• Preparación para el etiquetado: Seca la superficie para que las etiquetas y la tinta se adhieran bien .
Industrias que utilizan sistemas de cuchillas de aire
• Fabricación de placas de circuito impreso y vidrio para pantallas LCD : limpieza y preparación de superficies.
• Producción de componentes electrónicos : eliminación de partículas y control de la estática.
• Procesamiento de alimentos y embotellado de bebidas : secado higiénico y control de la contaminación.
• Producción farmacéutica : preparación de superficies estériles y secado conforme a las normas GMP.
• Recubrimiento y pintura : eliminación del exceso de recubrimiento y nivelación de la superficie.
• Fabricación de hardware y metalurgia : refrigerante y eliminación de virutas
• Impresión : preparación del sustrato y control de la tinta.
• Textiles : limpieza y acabado de superficies
Preguntas frecuentes (FAQ)
P: ¿Es lo mismo una cuchilla de aire que una boquilla de aire comprimido?
R: No. Una boquilla sopla aire en un punto pequeño. Una cuchilla de aire crea una cortina de aire larga y uniforme. La cuchilla de aire cubre todo el ancho del producto al mismo tiempo. La cuchilla de aire proporciona un flujo de aire uniforme y no tiene huecos como muchas boquillas.
P: ¿Cuál es la diferencia entre una cuchilla de aire accionada por soplador y una cuchilla de aire comprimido?
A: Una cuchilla de aire con soplador utiliza un soplador para generar aire a baja presión. Ahorra mucha energía y es ideal para fábricas que funcionan continuamente. Una cuchilla de aire comprimido utiliza el aire de las tuberías de la fábrica. Es compacta y fácil de instalar, pero su funcionamiento prolongado resulta mucho más costoso. La elección depende de sus costos y de sus tuberías.
P: ¿Se pueden utilizar cuchillas de aire en superficies curvas o irregulares?
A: Sí. Puede colocar las cuchillas de aire en ángulos. Puede usar cuchillas de aire anulares para productos redondos. Para formas complejas, puede usar cuchillas de aire tipo tornado. Las cuchillas de aire tipo tornado soplan aire hacia zonas profundas y agujeros.
P: ¿De qué materiales están hechas las navajas de aire comprimido y es importante el material?
A: Los cuchillos de aire comprimido están hechos de aluminio, acero inoxidable, titanio y PVC. El material es muy importante para evitar la oxidación y facilitar la limpieza. Las fábricas de alimentos y bebidas deben usar acero inoxidable. Las fábricas de productos químicos usan titanio. Las fábricas de productos secos usan aluminio.
P: ¿Cuánto tiempo dura un cuchillo de aire comprimido?
A: Un buen cuchillo neumático dura muchísimo tiempo. Puede durar más de diez años. No tiene piezas móviles en su interior. El cuchillo neumático solo se rompe si se oxida o si recibe un golpe. Para que dure, debes elegir el material adecuado y mantenerlo limpio.
P: ¿Qué ancho de ranura debo usar?
A: Utilice la separación más pequeña que funcione para su proceso de secado. Una separación grande consume más aire y energía. La mayoría de las cuchillas de aire de los sopladores utilizan una separación de entre 0,5 mm y 3 mm. Debe ajustar la separación durante la configuración inicial.
P: ¿Se puede utilizar la misma cuchilla de aire tanto para secar como para eliminar la electricidad estática?
R: Sí. Se puede añadir una barra iónica a la cuchilla de aire. La cuchilla de aire elimina el agua y la electricidad estática al mismo tiempo. Esto es muy útil para el embalaje de productos electrónicos y medicamentos, donde la electricidad estática es un problema.
