La cuchilla de aire de orificio pequeño se utiliza principalmente en la industria de las placas de circuitos impresos. Al diseñar la cuchilla de aire de orificio pequeño, se engrosa el material de la hoja, lo que contribuye a fortalecer la fuerza del aire en la salida de la cuchilla.

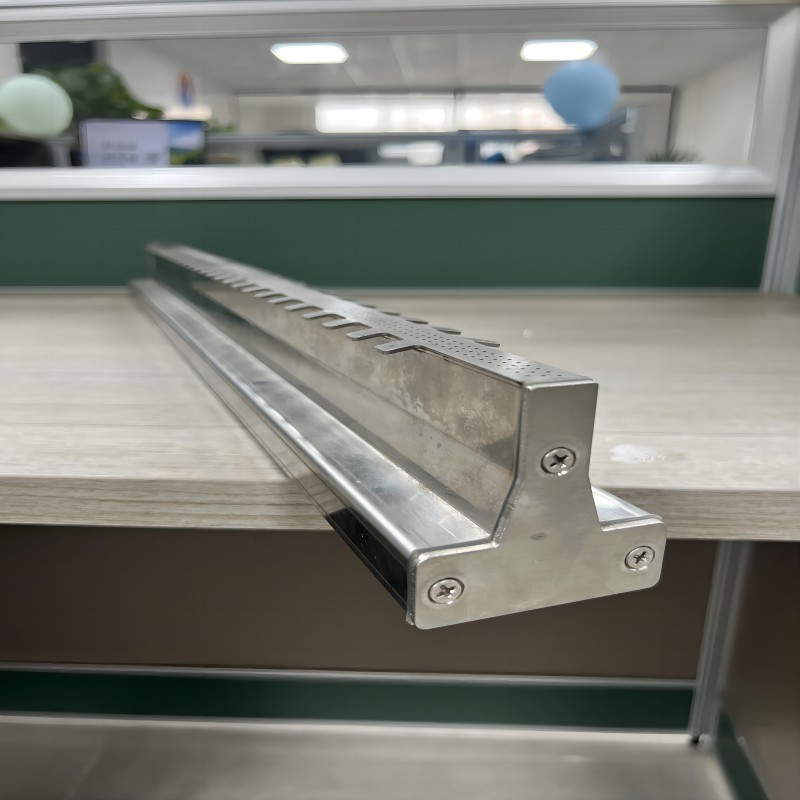

Características principales del cuchillo de aire de orificio pequeño con alas:
1. Campos de viento más estables y cobertura más uniforme.
2. Mayor flujo de aire para una mayor cobertura.
3. Instalación más estable con puntos de apoyo adicionales.
Descripción del Producto

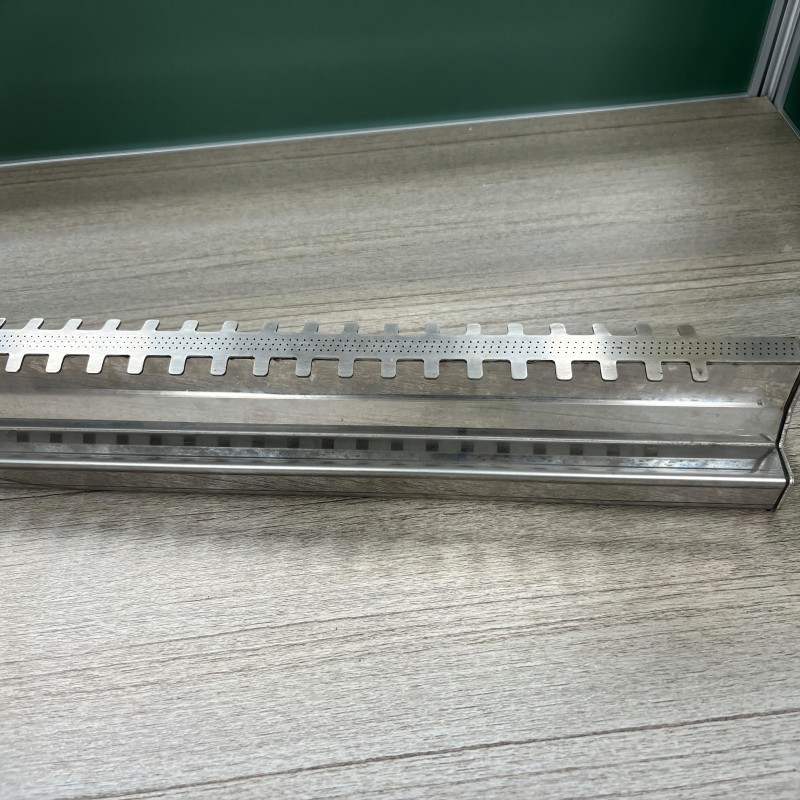

Las cuchillas de aire de orificio pequeño se dividen en cuchillas de aire de orificio pequeño con y sin aletas. La cuchilla de aire con aletas genera un campo de flujo de aire más estable y uniforme a través de sus álabes guía laterales, ampliando la cobertura mientras mantiene la alta fuerza de impacto del orificio pequeño. Este diseño es adecuado para aplicaciones de soplado de alcance medio. La variante sin aletas ofrece una forma más compacta con un flujo de aire más concentrado, lo que la hace ideal para la limpieza localizada y potente en espacios confinados. El orificio pequeño y las aletas de nuestra cuchilla de aire de orificio pequeño se pueden personalizar según los requisitos del cliente. Si el cliente no presenta una solicitud, la producción se realizará según los estándares de nuestra empresa. El tamaño del orificio pequeño es de 1 mm, dos filas de orificios rectos, una fila de orificios inclinados, la fila central de orificios inclinados.
Parámetros técnicos :
Material | Aleación de aluminio 6063-T6 |
Espacio de salida de aire | 0,1 –0,4 mm (ajustable) |
Clasificación de presión máxima | 5 kgf/ cm² |
Longitud máxima | 4 m (Personalizable) |
Velocidad del aire de funcionamiento: | ≤ 400 m/s |
Temperatura de funcionamiento: | ≤ 250 ℃ |
Ventajas del producto:
NO. | Ventajas principales | Descripción detallada |
1 | Ligero y de alta resistencia | Está fabricado con aleación de aluminio de alta resistencia 6063-T6, que ofrece una gran rigidez estructural, y es fácil de transportar e instalar. |
2 | Excelente conductividad térmica | El aluminio disipa el calor rápidamente, lo que lo hace adecuado para líneas de producción continuas y de alta velocidad. |
3 | Excelente relación costo-beneficio | Tiene un coste de fabricación inferior al del acero inoxidable y la aleación de titanio, manteniendo al mismo tiempo un rendimiento estable. |
4 | Excelente relación costo-beneficio | Gracias a su diseño de canal de aire integrado, ofrece una amplia cobertura de cortina de aire y una alta eficiencia de secado. |
5 | Ahorro energético y respeto al medio ambiente | Permite ahorrar entre un 30 % y un 40 % de consumo de aire en comparación con las boquillas tradicionales. |
6 | Alta personalización | La longitud, la dirección de la interfaz y la abertura de salida de aire se pueden ajustar según sea necesario. |
7 | Aspecto exquisito y fácil mantenimiento. | Se somete a un tratamiento superficial de anodizado, lo que lo hace resistente a la corrosión, al desgaste y fácil de limpiar. |
tarjeta de circuito impreso
Limpieza
Farmacéutico
LCD
Automotor
Embalaje
Electrónica
Precauciones de uso :
Evite colisionar con el filo de la cuchilla. Asegúrese de que el fluido utilizado esté libre de partículas de impurezas excesivamente gruesas para evitar obstrucciones o daños en el filo. El ancho de la salida de aire se ha calibrado según los requisitos de personalización antes de que el producto salga de fábrica. Si necesita realizar algún cambio, póngase en contacto con nuestra empresa.
Limitaciones y comparación :
1. No es adecuado para entornos de alta temperatura (>150 °C) o altamente corrosivos a largo plazo; se pueden utilizar como alternativas acero inoxidable o aleación de titanio.
2. En ambientes con alta humedad o gases ácidos y alcalinos, la capa anticorrosión necesita mantenimiento regular.
3. Si se requiere un flujo de aire de impacto de intensidad extremadamente alta, se pueden considerar estructuras de aleación de titanio o presurizadas mediante ventilador.
Instrucciones de instalación :
Se recomienda que la salida de aire esté a una distancia de 10 a 30 mm de la pieza de trabajo, para asegurar que el flujo de aire la cubra de manera uniforme. El aire puede suministrarse desde un lado, ambos extremos o la parte inferior.
Recomendaciones :
Si el entorno operativo implica altas temperaturas, alta humedad o medios corrosivos, se recomienda elegir una cuchilla de aire de acero inoxidable; si se busca la máxima resistencia a la presión y resistencia estructural, se puede considerar la serie de aleación de titanio.
Notas:
En primer lugar, tenga cuidado de no chocar con la cuchilla; el medio utilizado no debe contener partículas de impurezas demasiado gruesas para evitar que la cuchilla se obstruya o se dañe.
En segundo lugar, los productos se han personalizado para calibrar el ancho de la rejilla de ventilación; si es necesario, póngase en contacto con nosotros.
Descripción del Producto
Las cuchillas de aire de orificio pequeño se dividen en cuchillas de aire de orificio pequeño con y sin aletas. La cuchilla de aire con aletas genera un campo de flujo de aire más estable y uniforme a través de sus álabes guía laterales, ampliando la cobertura mientras mantiene la alta fuerza de impacto del orificio pequeño. Este diseño es adecuado para aplicaciones de soplado de alcance medio. La variante sin aletas ofrece una forma más compacta con un flujo de aire más concentrado, lo que la hace ideal para la limpieza localizada y potente en espacios confinados. El orificio pequeño y las aletas de nuestra cuchilla de aire de orificio pequeño se pueden personalizar según los requisitos del cliente. Si el cliente no presenta una solicitud, la producción se realizará según los estándares de nuestra empresa. El tamaño del orificio pequeño es de 1 mm, dos filas de orificios rectos, una fila de orificios inclinados, la fila central de orificios inclinados.
Parámetros técnicos :
Material | Aleación de aluminio 6063-T6 |
Espacio de salida de aire | 0,1 –0,4 mm (ajustable) |
Clasificación de presión máxima | 5 kgf/ cm² |
Longitud máxima | 4 m (Personalizable) |
Velocidad del aire de funcionamiento: | ≤ 400 m/s |
Temperatura de funcionamiento: | ≤ 250 ℃ |
Ventajas del producto:
NO. | Ventajas principales | Descripción detallada |
1 | Ligero y de alta resistencia | Está fabricado con aleación de aluminio de alta resistencia 6063-T6, que ofrece una gran rigidez estructural, y es fácil de transportar e instalar. |
2 | Excelente conductividad térmica | El aluminio disipa el calor rápidamente, lo que lo hace adecuado para líneas de producción continuas y de alta velocidad. |
3 | Excelente relación costo-beneficio | Tiene un coste de fabricación inferior al del acero inoxidable y la aleación de titanio, manteniendo al mismo tiempo un rendimiento estable. |
4 | Excelente relación costo-beneficio | Gracias a su diseño de canal de aire integrado, ofrece una amplia cobertura de cortina de aire y una alta eficiencia de secado. |
5 | Ahorro energético y respeto al medio ambiente | Permite ahorrar entre un 30 % y un 40 % de consumo de aire en comparación con las boquillas tradicionales. |
6 | Alta personalización | La longitud, la dirección de la interfaz y la abertura de salida de aire se pueden ajustar según sea necesario. |
7 | Aspecto exquisito y fácil mantenimiento. | Se somete a un tratamiento superficial de anodizado, lo que lo hace resistente a la corrosión, al desgaste y fácil de limpiar. |
tarjeta de circuito impreso
Limpieza
Farmacéutico
LCD
Automotor
Embalaje
Electrónica
Precauciones de uso :
Evite colisionar con el filo de la cuchilla. Asegúrese de que el fluido utilizado esté libre de partículas de impurezas excesivamente gruesas para evitar obstrucciones o daños en el filo. El ancho de la salida de aire se ha calibrado según los requisitos de personalización antes de que el producto salga de fábrica. Si necesita realizar algún cambio, póngase en contacto con nuestra empresa.
Limitaciones y comparación :
1. No es adecuado para entornos de alta temperatura (>150 °C) o altamente corrosivos a largo plazo; se pueden utilizar como alternativas acero inoxidable o aleación de titanio.
2. En ambientes con alta humedad o gases ácidos y alcalinos, la capa anticorrosión necesita mantenimiento regular.
3. Si se requiere un flujo de aire de impacto de intensidad extremadamente alta, se pueden considerar estructuras de aleación de titanio o presurizadas mediante ventilador.
Instrucciones de instalación :
Se recomienda que la salida de aire esté a una distancia de 10 a 30 mm de la pieza de trabajo, para asegurar que el flujo de aire la cubra de manera uniforme. El aire puede suministrarse desde un lado, ambos extremos o la parte inferior.
Recomendaciones :
Si el entorno operativo implica altas temperaturas, alta humedad o medios corrosivos, se recomienda elegir una cuchilla de aire de acero inoxidable; si se busca la máxima resistencia a la presión y resistencia estructural, se puede considerar la serie de aleación de titanio.
Notas:
En primer lugar, tenga cuidado de no chocar con la cuchilla; el medio utilizado no debe contener partículas de impurezas demasiado gruesas para evitar que la cuchilla se obstruya o se dañe.
En segundo lugar, los productos se han personalizado para calibrar el ancho de la rejilla de ventilación; si es necesario, póngase en contacto con nosotros.
