Espacio de aire ajustable con precisión: 0,2 – 3,0 mm — ajuste fino in situ sin desmontaje, se adapta a diferentes requisitos del proceso.
Compatibilidad con entradas de gran diámetro: Φ51 / Φ57 / Φ60 — diseñado para sistemas de suministro de aire de alto volumen y conexiones de sopladores industriales.
Tres posiciones de entrada: Extremo (ambos lados), Lateral, Inferior: montaje versátil para adaptarse a cualquier diseño u orientación de la máquina.
Sección transversal equilibrada de 60 mm de ancho × 120 mm de alto: plenum más ancho para una distribución estable del flujo de aire en aspas de longitud media a larga.
Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM: directamente de fábrica, fabricadas según sus especificaciones.
Puntos clave de venta del producto
Espacio de aire ajustable con precisión: 0,2 – 3,0 mm — ajuste fino in situ sin desmontaje, se adapta a diferentes requisitos del proceso.
Compatibilidad con entradas de gran diámetro: Φ51 / Φ57 / Φ60 — diseñado para sistemas de suministro de aire de alto volumen y conexiones de sopladores industriales.
Tres posiciones de entrada: Extremo (ambos lados), Lateral, Inferior: montaje versátil para adaptarse a cualquier diseño u orientación de la máquina.
Sección transversal equilibrada de 60 mm de ancho × 120 mm de alto: plenum más ancho para una distribución estable del flujo de aire en aspas de longitud media a larga.
Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM: directamente de fábrica, fabricadas según sus especificaciones.

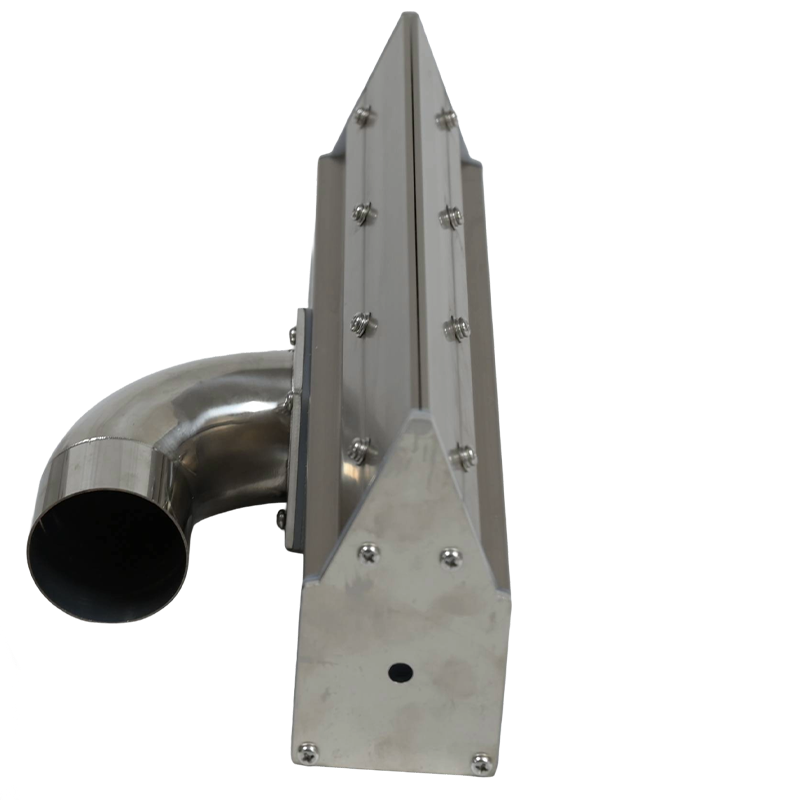

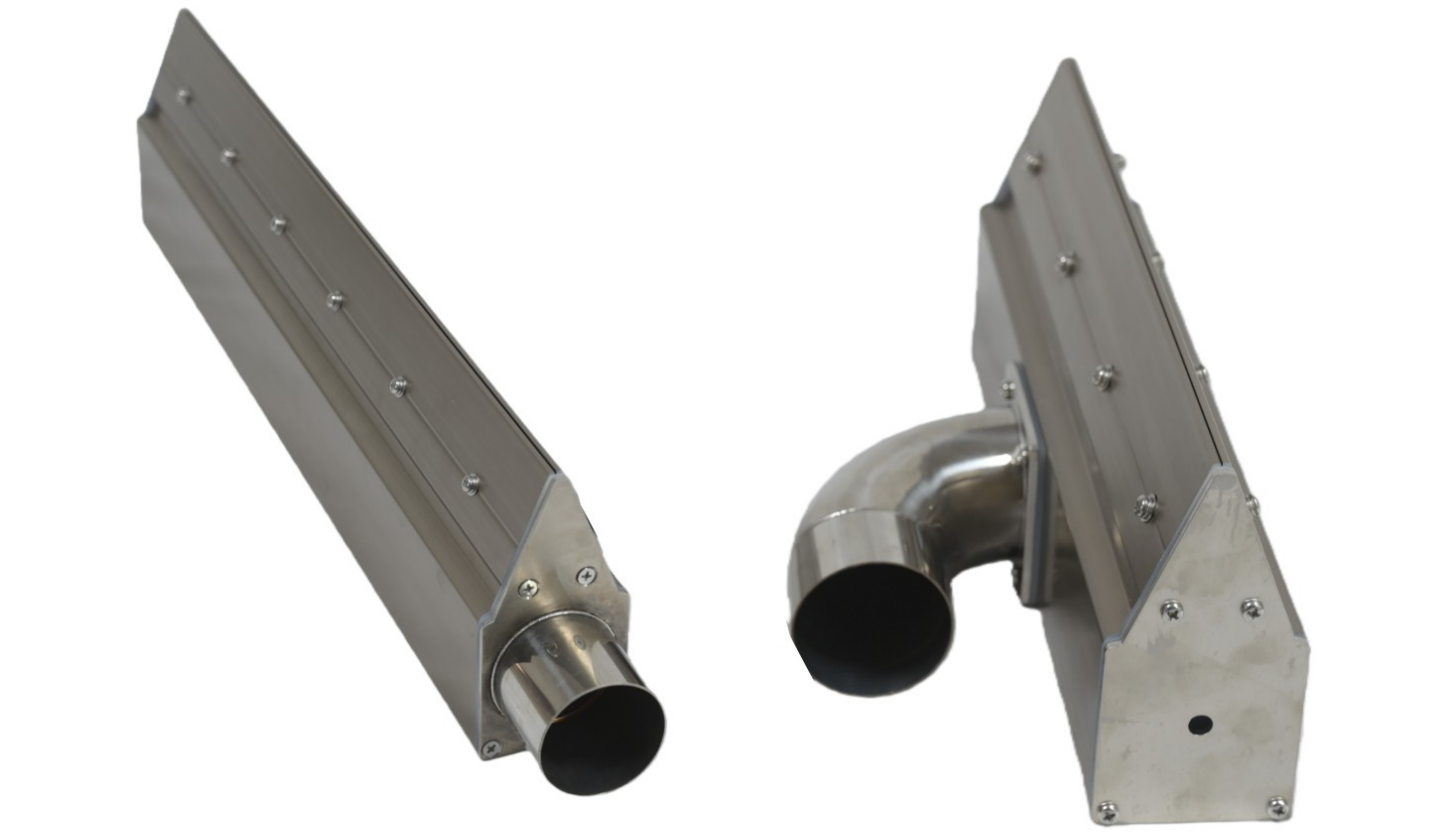

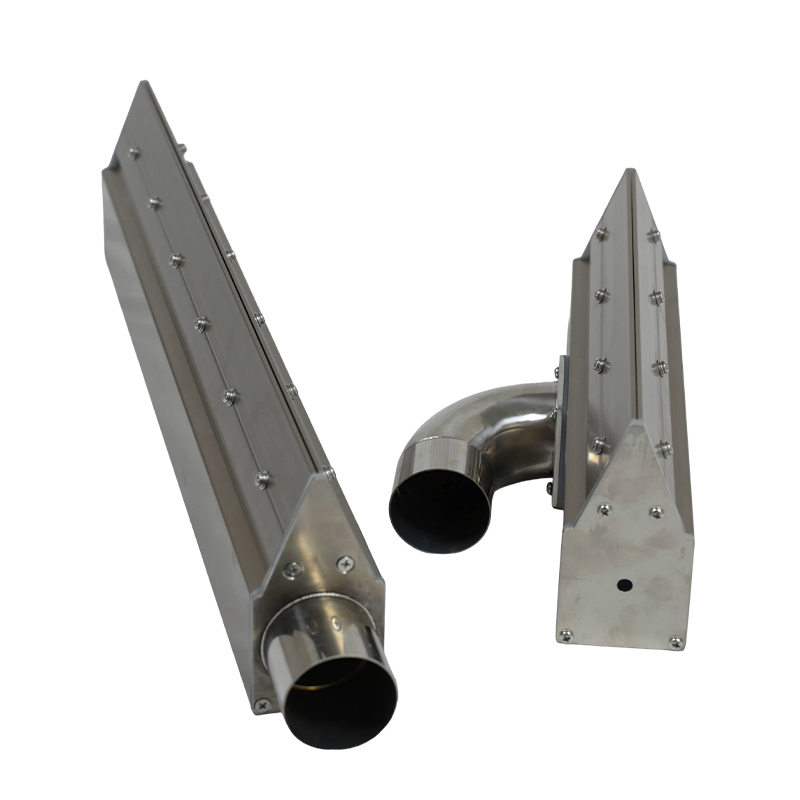

Estructura del producto y principio de funcionamiento
Cuerpo de extrusión de aleación de aluminio mecanizado con precisión: espesor de pared uniforme para una geometría consistente del flujo de aire interno.
El plenum interno ensanchado (60 mm de ancho del cuerpo) almacena y ecualiza la presión del aire comprimido antes de dirigirlo a la salida.
El conducto de aceleración cónico convierte la presión estática del plenum en una lámina de aire laminar concentrada y de alta velocidad en la ranura de la cuchilla.
Ranura de salida ajustable (0,2 – 3,0 mm) mediante tornillos de precisión en el borde; no se requieren herramientas ni desmontaje para ajustar la separación.
Las juntas de silicona de alta temperatura en ambos extremos (≤250 °C) mantienen terminaciones herméticas bajo temperaturas de funcionamiento elevadas.
Escenarios de aplicación
La cuchilla de aire CG es adecuada para aplicaciones de secado industrial y cortinas de aire de volumen medio a alto, donde tanto el suministro de aire de gran diámetro como la separación ajustable son esenciales:
Líneas de limpieza de PCB: eliminación eficaz de fundente y humedad después de procesos de reflujo, soldadura por ola o enjuague químico.
Secado de superficies: botellas, envases y piezas industriales: soplado de alto rendimiento en sistemas de secado por cinta transportadora.
Eliminación de polvo: desplazamiento de partículas y residuos de sustratos planos, paneles y componentes mecanizados de precisión.
Procesamiento de chapas y flejes metálicos: secado continuo en línea después del decapado, enjuague o salida del baño de recubrimiento.
Equipos de proceso calefactados: el sellado de junta de alta temperatura (≤250 °C) permite la integración en hornos de secado y líneas de tratamiento térmico.
Instalaciones de cortinas de aire industriales: aislamiento de zonas para el control de temperatura, polvo, humos o contaminación cruzada.

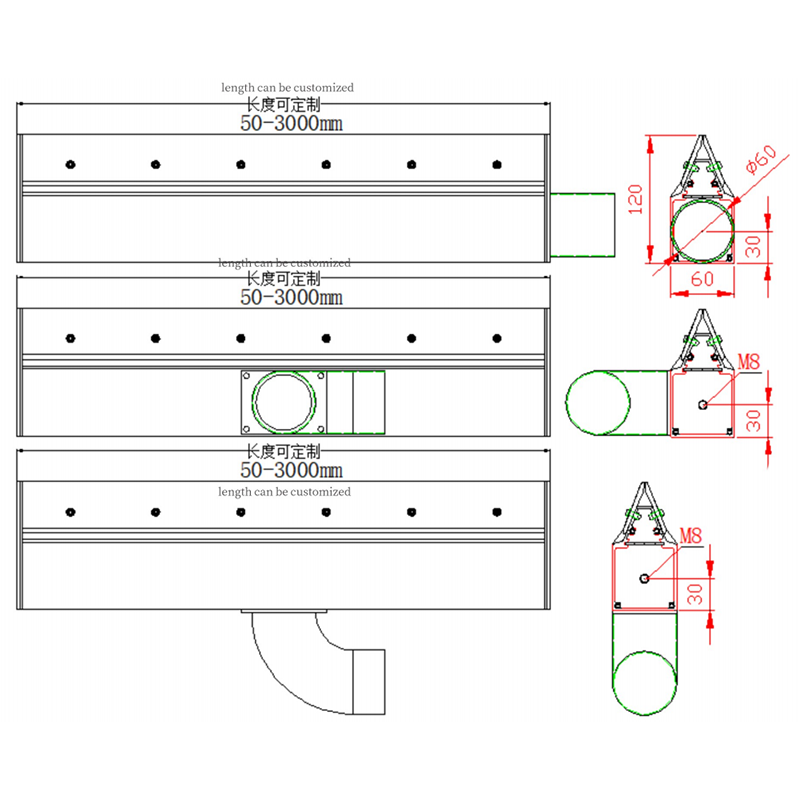

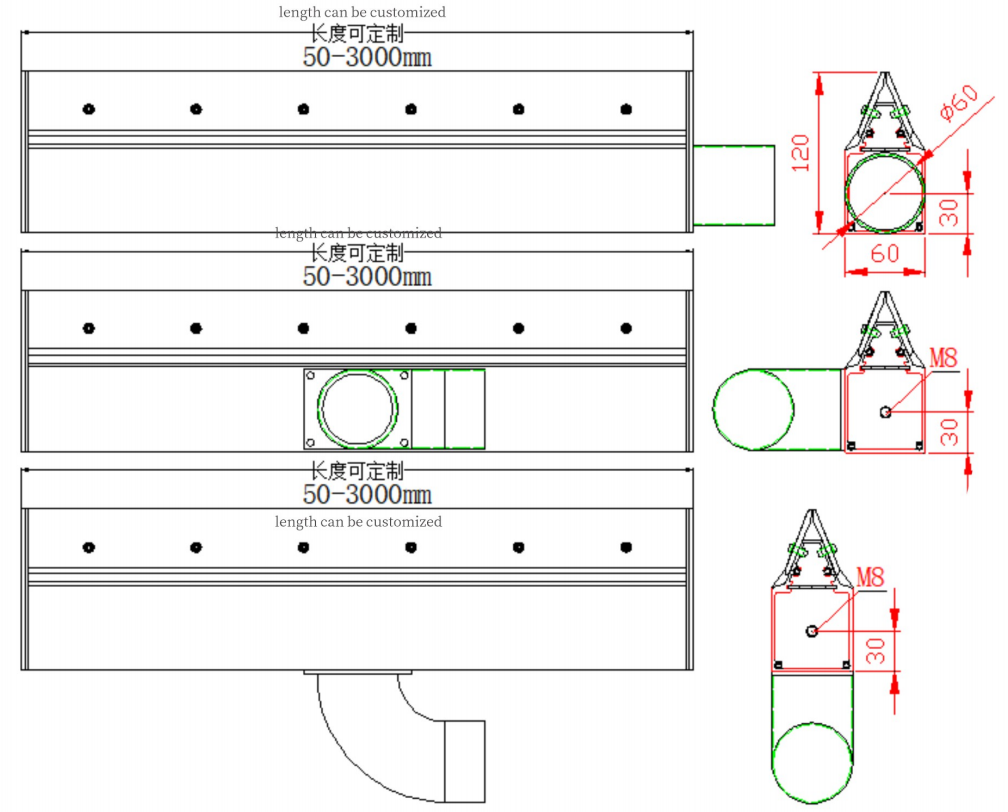

Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchilla de aire CG ( Cuchilla de aire de alta presión ajustable CG ) |
Tamaño de la sección transversal | 60 mm de ancho × 120 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral, parte inferior |
Tamaño de la entrada de aire | Φ51 / Φ57 / Φ60 |
Tamaño del filo de la cuchilla de aire | 0,2 – 3,0 mm (ajustable) |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
Mecanizado CNC interno completo de extrusiones de aleación de aluminio: el cuerpo de la pala, el plenum interno y la ranura de salida se procesan y verifican in situ.
Configuraciones de longitud personalizadas diseñadas según las especificaciones del cliente; el rendimiento dimensional y de presión se verifica antes del envío.
Posición de entrada (extremo/lateral/inferior), diámetro de la tubería (Φ51/Φ57/Φ60), rango de separación de aire y acabado superficial, todo configurable por pedido.
Se admiten los procesos de fabricación OEM y ODM; se aceptan planos de ingeniería, muestras de referencia o descripciones de los requisitos de la aplicación.
Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin coste adicional para las variantes con proceso térmico.
Las comprobaciones de calidad previas al envío incluyen: prueba de integridad de presión, calibración de la holgura de los bordes, inspección dimensional y verificación del puerto de entrada.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY CG | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,2 a 3,0 mm ✓ | Fijo, no ajustable ✗ |
Tamaños de tubería de entrada | Φ51 / Φ57 / Φ60 — diámetro grande | Tamaño único típico |
Posiciones de entrada | Extremo (doble) / Lateral / Inferior | Fin solamente |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Perfil corporal | Sección equilibrada de 60 mm de ancho × 120 mm de alto | Perfil no optimizado corregido |
Estabilidad de la presión | Alimentación por ambos extremos para tramos largos | Alimentación única, caída de velocidad |
Personalización | Longitud, espacio, entrada, acabado | Solo tallas estándar |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en sistemas de cuchillas de aire industriales, con una gama completa de productos que abarca soluciones de cuchillas de aire en aleación de aluminio, acero inoxidable y PVC, complementadas con sopladores, conjuntos de montaje y accesorios completos para el sistema. Nuestra planta de producción integra mecanizado de precisión CNC con estrictos controles de proceso, lo que garantiza que cada unidad de cuchilla de aire —desde la geometría interna del conducto hasta la calibración de la ranura de salida— cumpla con las especificaciones dimensionales y de rendimiento antes de salir de fábrica.
Con una amplia experiencia en fabricación OEM y ODM, abastecemos a clientes de los sectores electrónico, automotriz, alimentario, farmacéutico e industrial en general. Ya sea que necesite una sola cuchilla de repuesto o un sistema completo de secado para su línea de producción, nuestro equipo de ingeniería trabajará con sus especificaciones para ofrecerle una solución que se ajuste perfectamente a su equipo.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
