Puntos clave de venta del producto
• Perfil de salida con aletas: la estructura superior con aletas guía ayuda a definir la dirección del flujo de aire y proporciona una referencia de instalación más clara que un cuerpo de salida plano y sencillo.
• Espacio de aire ajustable: 0,2 – 4,0 mm. La misma cuchilla de aire se puede configurar para una limpieza controlada de la superficie, un secado normal o un soplado de agua más potente.
• Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto proporciona a CA flexibilidad para el trazado de tuberías y la integración con la máquina.
• Opciones de entrada de Φ32 / Φ38 / Φ45 / Φ51: adecuadas para diferentes tamaños de tubería del soplador y requisitos de flujo de aire.
• Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Estructura del producto y principio de funcionamiento

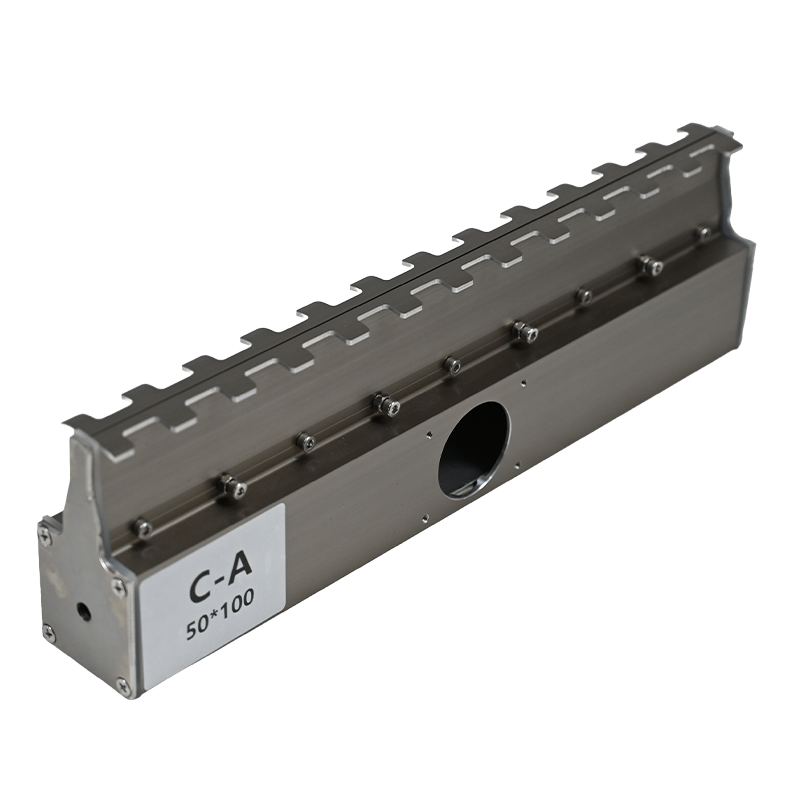

• La extrusión de aleación de aluminio de 50 mm de ancho × 100 mm de alto forma un cuerpo equilibrado con una sección de salida alada integrada para guiar el flujo de aire y como referencia de montaje.

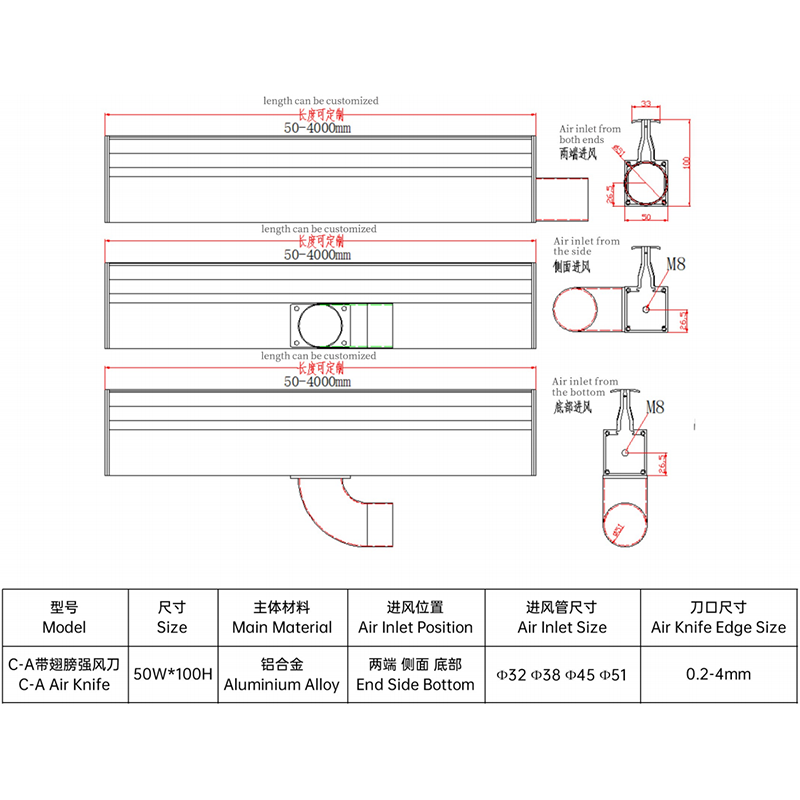

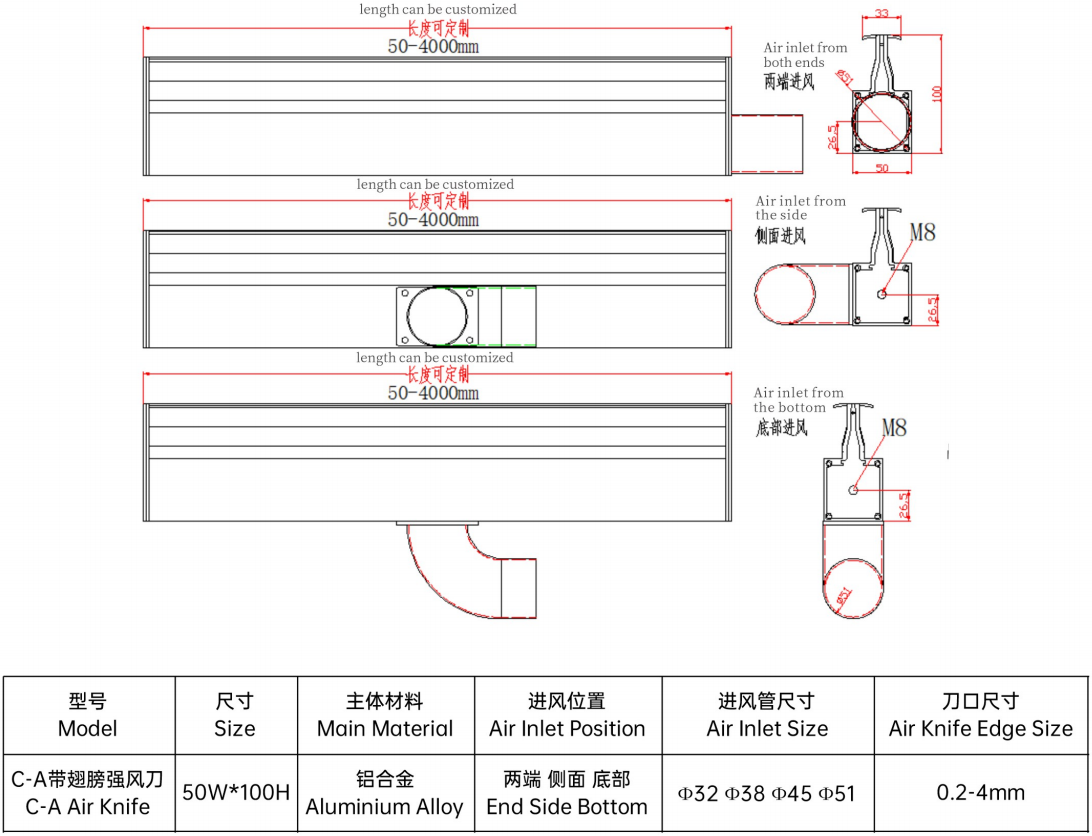

• El aire puede entrar por ambos extremos, por el lateral o por la parte inferior. Los dibujos de las entradas lateral e inferior muestran posiciones de fijación roscadas M8 para una instalación segura.
• Las opciones de entrada de Φ32 / Φ38 / Φ45 / Φ51 permiten adaptar el suministro de aire a diferentes sistemas de tuberías. Para longitudes personalizadas de 50 a 4000 mm, la cámara interna distribuye el aire antes de que llegue a la salida.
• El conducto interno guía el aire desde el pleno hacia la zona de salida alada, donde el flujo se acelera formando una lámina de aire plana y controlada.
• El tamaño del borde de salida es ajustable de 0,2 a 4,0 mm. Los operarios pueden regular la intensidad del flujo de aire con los tornillos de ajuste del borde sin necesidad de desmontar completamente la cuchilla de aire.
• Se utiliza una junta de silicona de alta temperatura (≤250 °C) en los extremos del sellado para reducir las fugas y garantizar un funcionamiento estable en procesos de secado continuo o con calentamiento.
Escenarios de aplicación
La cuchilla de aire CA Winged Strong Air Knife es adecuada para líneas de producción que requieren control direccional del flujo de aire, enrutamiento de entrada flexible y un cuerpo compacto de 50 × 100 mm de altura.
• Secado superficial: botellas, piezas mecanizadas, piezas moldeadas y componentes en general después del lavado, enjuague o enfriamiento.
• Procesamiento de paneles planos y vidrio: la guía de salida con aletas ayuda a mantener estable la dirección del flujo de aire a través de los paneles y las superficies de vidrio.
• Líneas de limpieza de PCB: la separación ajustable de 0,2 a 4,0 mm en los bordes ayuda a controlar el impacto del aire para la eliminación de la humedad y el desprendimiento de partículas.
• Estaciones de etiquetado y codificación: el flujo de aire plano y controlado ayuda a secar la superficie antes de imprimir, marcar o etiquetar.
• Líneas de producción de gran formato: la personalización de la longitud de fábrica, de 50 a 4000 mm, permite que la cuchilla de aire se adapte a diferentes anchos de cinta transportadora y de producto.
• Equipos de procesamiento con calefacción: la junta de silicona de alta temperatura (≤250 °C) permite su uso cerca de túneles de secado, líneas de lavado con asistencia térmica y estaciones de soplado de aire caliente.
Parámetros técnicos
Tabla de especificaciones:
Parámetro | Especificación |
Modelo | Cuchillo de aire comprimido CA Winged Strong (modelo chino: CA Dai Chi Bang Qiang Feng Dao) |
Tamaño de la sección transversal | 50 mm de ancho × 100 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visible en los dibujos de la entrada lateral e inferior |
Tamaño del filo de la cuchilla de aire | 0,2 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• QXY procesa el cuerpo de la cuchilla de aire de aleación de aluminio de 50 mm de ancho × 100 mm de alto, la sección de salida alada, los puertos de entrada, las piezas de los bordes y las superficies de sellado mediante mecanizado CNC interno para lograr una precisión dimensional controlada.
• Se admiten longitudes de cuchilla personalizadas de 50 a 4000 mm. La cuchilla de aire se puede adaptar al ancho de la cinta transportadora, al ancho del producto o al espacio disponible en la estructura del equipo.
• Las opciones de configuración incluyen la posición de la entrada, el diámetro del tubo de entrada, el rango de separación de aire, el método de montaje y el acabado superficial. Se pueden seleccionar las distribuciones de entrada en el extremo, el lateral y la parte inferior según el trazado de la tubería.
• Se aceptan pedidos OEM y ODM. Los clientes pueden proporcionar planos, muestras, fotografías de la máquina o especificaciones técnicas por escrito para su confirmación.
• La junta de silicona de alta temperatura (≤250 °C) se instala como solución de sellado estándar en los extremos, lo que ayuda a reducir las fugas sin necesidad de una mejora adicional en el sellado.
• Antes del envío, cada unidad personalizada se somete a una prueba de presión, calibración del espacio entre los bordes, inspección de la posición de entrada y confirmación dimensional.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire fuerte alado QXY CA | Cuchilla de aire estándar |
Perfil de salida alada | La salida de aleta guía ayuda a controlar la dirección del flujo de aire y la referencia de instalación. | Salida plana con menor orientación |
Ajuste de la separación de aire | Ajustable de 0,2 a 4 mm ✓ | Fijo, no ajustable ✗ |
Posiciones de entrada | Disposiciones de entrada en los extremos, laterales e inferiores para el enrutamiento flexible de tuberías. | Normalmente, una única entrada o una dirección de tubería limitada. |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 para diferentes tamaños de tubería del soplador. | Menos opciones de diámetro de entrada |
Longitud personalizada | Fabricación a medida en fábrica, de 50 a 4000 mm, para anchos de cinta transportadora estrechos o anchos. | Principalmente longitudes estándar solamente |
Sección transversal del cuerpo | Su cuerpo de 50 mm de ancho × 100 mm de alto equilibra la capacidad de flujo de aire y el tamaño de instalación. | El perfil general de la carrocería puede no coincidir con el espacio de la máquina. |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Se pueden especificar la longitud, la separación, la posición de entrada, el diámetro de entrada y el acabado superficial. | Cambios de configuración limitados |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en equipos de cuchillas de aire industriales , incluyendo cuchillas de aire de aleación de aluminio, acero inoxidable y PVC. Nuestra gama de productos también abarca sopladores, herrajes de montaje y accesorios para sistemas. Gracias al mecanizado de precisión CNC, los controles de calidad en proceso y la verificación previa al envío, suministramos cuchillas de aire que cumplen con los requisitos de las líneas de producción reales.
Ofrecemos soporte para proyectos OEM y ODM a clientes de los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico y manufactura en general. Los clientes pueden enviarnos planos, muestras, descripciones de aplicaciones o fotografías de equipos. Nuestro equipo de ingeniería analiza la dirección del flujo de aire, el espacio de instalación y el trazado de las tuberías, y luego proporciona una solución que se integra y funciona según lo requerido.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
