Cuerpo equilibrado de aleación de aluminio de 60 mm de ancho × 100 mm de alto: mayor capacidad de aire interna que los modelos compactos, manteniendo al mismo tiempo una altura de instalación práctica para equipos de producción.
Amplio rango de ajuste de la separación de aire: 0,1 – 4,0 mm. El mismo cuerpo se puede configurar para la eliminación precisa de polvo, el secado normal de superficies o la expulsión de agua a mayor presión ajustando el borde de salida.

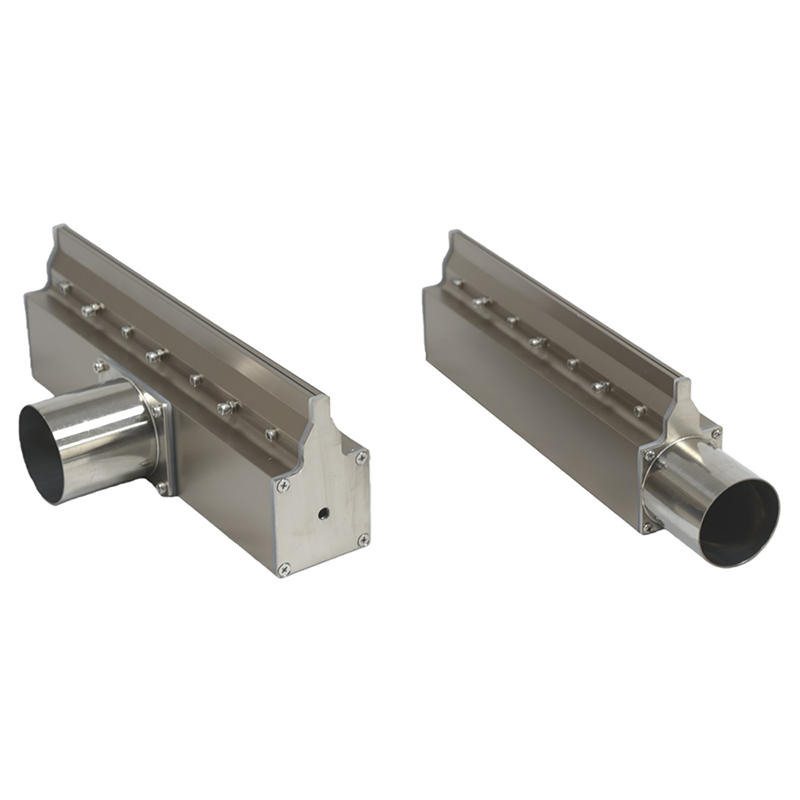

Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que la cuchilla de aire se adapte a máquinas con diferentes orientaciones de tuberías y espacios de montaje.
Amplia gama de tamaños de entrada: Φ51 / Φ57 / Φ60 / Φ63. El modelo BE es adecuado para sistemas de soplado de caudal de aire medio a alto donde se requiere un suministro de aire estable.
Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Puntos clave de venta del producto
• Cuerpo equilibrado de aleación de aluminio de 60 mm de ancho × 100 mm de alto: mayor capacidad de aire interna que los modelos compactos, manteniendo al mismo tiempo una altura de instalación práctica para equipos de producción.
• Amplio rango de ajuste de la separación de aire: 0,1 – 4,0 mm. El mismo cuerpo se puede configurar para la eliminación precisa de polvo, el secado normal de superficies o la expulsión de agua a mayor presión ajustando el borde de salida.
• Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que la cuchilla de aire se adapte a máquinas con diferentes orientaciones de tuberías y espacios de montaje.
• Amplia gama de tamaños de entrada: Φ51 / Φ57 / Φ60 / Φ63. El modelo BE es adecuado para sistemas de soplado de caudal de aire medio a alto donde se requiere un suministro de aire estable.
• Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Estructura del producto y principio de funcionamiento
• Su cuerpo de aleación de aluminio de 60 mm de ancho × 100 mm de alto ofrece una cámara interna más profunda que los modelos de perfil bajo. Esta cámara almacena el aire entrante y ayuda a reducir las fluctuaciones de presión a lo largo de las aspas.

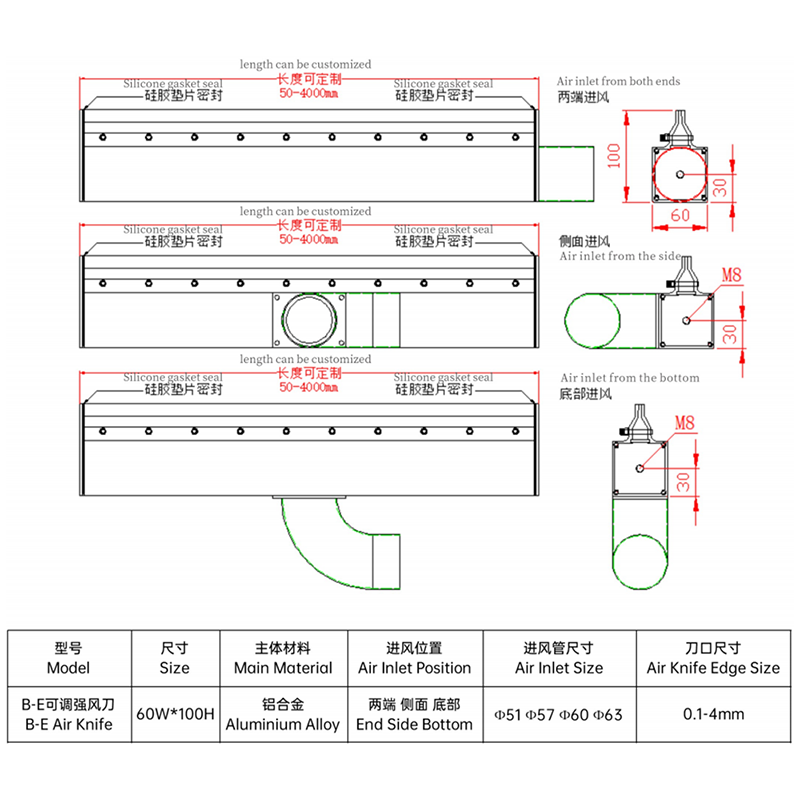

• El aire entra por las entradas frontal, lateral o inferior. Los dibujos de las entradas lateral e inferior muestran posiciones de fijación roscadas M8, lo que garantiza una instalación segura durante el funcionamiento continuo.
• El plenum interno distribuye el suministro de aire antes de que llegue a la salida. Para longitudes personalizadas de 50 a 4000 mm, este paso de ecualización es importante para mantener una distribución de aire más uniforme.
• El conducto de salida estrecho acelera el aire, convirtiéndolo en una lámina laminar plana de alta velocidad. Esta lámina se utiliza para eliminar agua, polvo, virutas y residuos superficiales sin entrar en contacto con la pieza de trabajo.
• El tamaño del borde de salida es ajustable de 0,1 a 4,0 mm. Los operarios pueden regular la intensidad del flujo de aire con los tornillos de ajuste del borde, sin necesidad de reemplazar todo el cuerpo de la cuchilla de aire.
• Se utiliza una junta de silicona de alta temperatura (≤250 °C) en los extremos del sellado para reducir las fugas y garantizar un funcionamiento estable en procesos de secado continuo o con calentamiento.
Escenarios de aplicación
La cuchilla de aire fuerte ajustable BE es adecuada para líneas de producción que necesitan un flujo de aire más potente que el de los modelos compactos, pero que aún requieren una dirección de entrada flexible y una amplia abertura de salida ajustable.
• Secado superficial: botellas, piezas mecanizadas, perfiles de aluminio y componentes en general después del lavado, enjuague o enfriamiento.
• Líneas de limpieza de PCB: la separación ajustable de 0,1 a 4,0 mm en los bordes ayuda a controlar el impacto del aire para la eliminación de agua, polvo y residuos de fundente.
• Procesamiento de paneles planos y vidrio: la lámina de aire estable ayuda a eliminar las marcas de agua, el polvo y las partículas finas antes de la inspección, el recubrimiento o el embalaje.
• Procesamiento de chapas y tiras metálicas: su cuerpo de 60 mm de ancho × 100 mm de alto permite un mayor volumen de aire para la eliminación de refrigerante, el soplado de virutas y el secado de la superficie de los materiales en movimiento.
• Líneas de producción de gran formato: la personalización de la longitud de fábrica, de 50 a 4000 mm, permite que la cuchilla de aire se adapte a diferentes anchos de cinta transportadora y de producto.
• Equipos de procesamiento con calefacción: la junta de silicona de alta temperatura (≤250 °C) permite su uso cerca de túneles de secado, líneas de lavado con asistencia térmica y estaciones de soplado de aire caliente.
Parámetros técnicos
Tabla de especificaciones:
Parámetro | Especificación |
Modelo | Cuchilla de aire fuerte ajustable BE |
Tamaño de la sección transversal | 60 mm de ancho × 100 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ51 / Φ57 / Φ60 / Φ63 |
Rosca de entrada | M8 — visible en los dibujos de la entrada lateral e inferior |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• QXY mecaniza el cuerpo de la cuchilla de aire de aleación de aluminio de 60 mm de ancho × 100 mm de alto, los puertos de entrada, las piezas de los bordes y las superficies de sellado mediante procesamiento CNC interno para lograr una precisión dimensional controlada.
• Se admiten longitudes de cuchilla personalizadas de 50 a 4000 mm. La cuchilla de aire se puede adaptar al ancho de la cinta transportadora, al ancho del producto o al espacio disponible en la estructura del equipo.
• Las opciones de configuración incluyen la posición de la entrada, el diámetro del tubo de entrada, el rango de separación de aire, el método de montaje y el acabado superficial. Se pueden seleccionar las distribuciones de entrada en el extremo, el lateral y la parte inferior según el trazado de la tubería.
• Se aceptan pedidos OEM y ODM. Los clientes pueden proporcionar planos, muestras, fotografías de la máquina o especificaciones técnicas por escrito para su confirmación.
• La junta de silicona de alta temperatura (≤250 °C) se instala como solución de sellado estándar en los extremos, lo que ayuda a reducir las fugas sin necesidad de una mejora adicional en el sellado.
• Antes del envío, cada unidad personalizada se somete a una prueba de presión, calibración del espacio entre los bordes, inspección de la posición de entrada y confirmación dimensional.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire potente ajustable QXY BE | Cuchilla de aire estándar |
Perfil corporal | Cuerpo equilibrado de 60 mm de ancho × 100 mm de alto para un flujo de aire estable y una altura de instalación práctica. | Tamaño general de la carrocería, a menudo menos optimizado para bastidores de máquinas ajustados |
Ajuste de la separación de aire | Ajustable de 0,1 a 4 mm ✓ | Fijo, no ajustable ✗ |
Posiciones de entrada | Disposiciones de entrada en los extremos, laterales e inferiores para el enrutamiento flexible de tuberías. | Normalmente, una única entrada o una dirección de tubería limitada. |
Opciones de tubería de entrada | Φ51 / Φ57 / Φ60 / Φ63 para sistemas de flujo de aire medio a alto. | Menos opciones de diámetro de entrada |
Longitud personalizada | Fabricación a medida en fábrica, de 50 a 4000 mm, para diferentes anchos de cinta transportadora. | Principalmente longitudes estándar solamente |
Estabilidad de la presión | La cámara interna 100H ayuda a igualar el flujo de aire a lo largo de las aspas más largas. | El caudal de aire puede variar más en recorridos más largos. |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Se pueden especificar la longitud, la separación, la posición de entrada, el diámetro de entrada y el acabado superficial. | Cambios de configuración limitados |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en sistemas de cuchillas de aire industriales , incluyendo cuchillas de aire de aleación de aluminio, acero inoxidable y PVC. Nuestra gama de productos también abarca sopladores, herrajes de montaje y accesorios para sistemas. Gracias al mecanizado de precisión CNC, el control de calidad en proceso y la verificación previa al envío, garantizamos que nuestros clientes reciban cuchillas de aire que se ajusten a las condiciones reales de sus equipos.
Contamos con experiencia en fabricación OEM y ODM para líneas de producción de electrónica, automoción, alimentación y bebidas, farmacéutica y otros sectores. Los clientes pueden enviar planos, muestras o descripciones de la aplicación. Nuestro equipo de ingeniería analizará los requisitos de flujo de aire, el espacio de instalación y el diseño de las tuberías, y proporcionará una solución que se integre en la línea de producción y funcione según lo previsto.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
