Sección transversal de plenum profundo de 50 mm de ancho × 120 mm de alto: el cuerpo más alto en la clase de 50 mm de ancho, que proporciona un volumen de aire interno significativamente mayor para una distribución de presión estable y uniforme a lo largo de las aspas largas.
Espacio de borde ajustable de 0,1 a 4,0 mm: control preciso del espacio in situ, desde la eliminación de gotas ultrafinas de 0,1 mm hasta la salida de cortina de aire de alto volumen de 4,0 mm, sin necesidad de desmontaje.

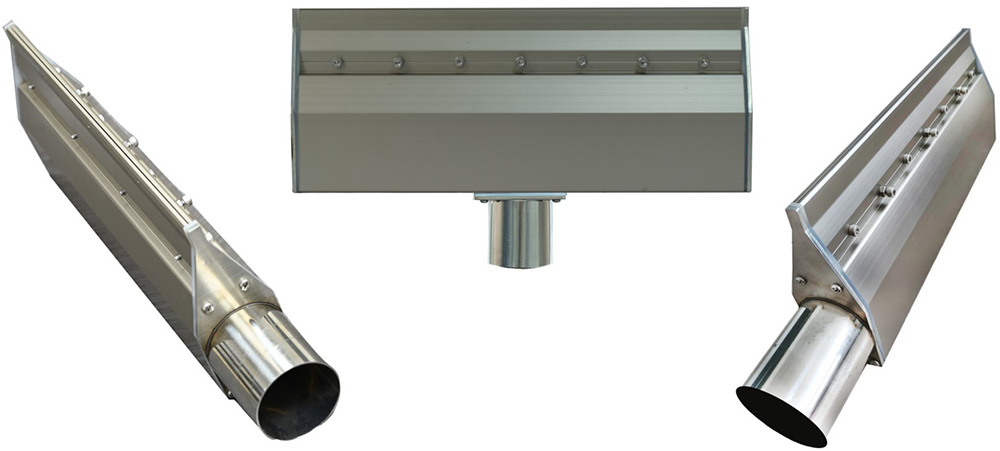

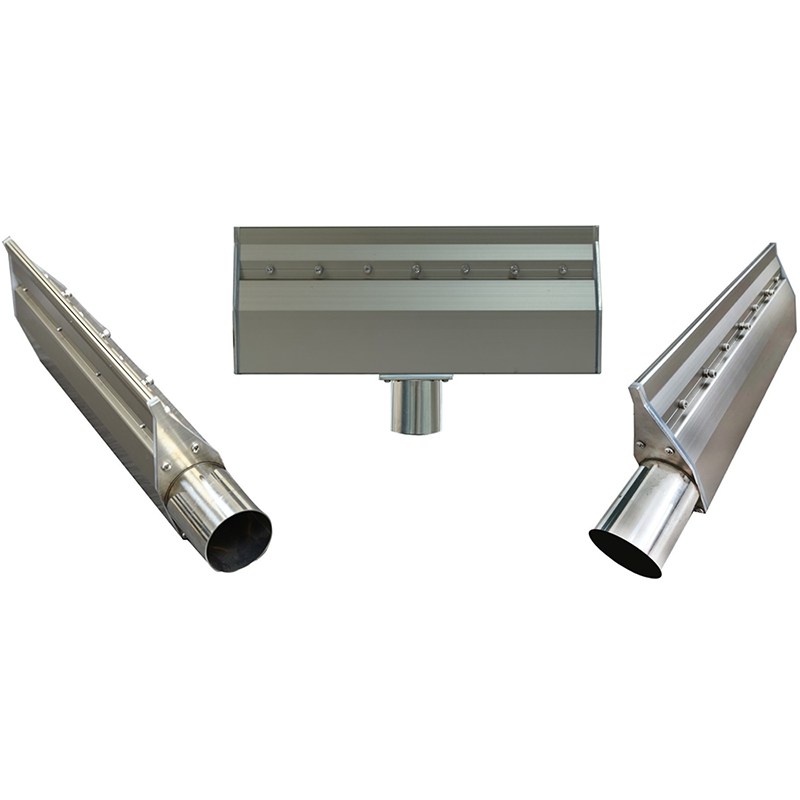

Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M8), Inferior: flexibilidad total de instalación para cualquier diseño de máquina, trazado de tuberías u orientación de montaje.
Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — conexión directa a líneas de suministro de aire comprimido estándar en todos los rangos de salida de sopladores y compresores industriales.
Longitud personalizable de fábrica de 50 a 4000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica, calibra y verifica internamente antes del envío.
Puntos clave de venta del producto
• Sección transversal de plenum profundo de 50 mm de ancho × 120 mm de alto: el cuerpo más alto en la clase de 50 mm de ancho, que proporciona un volumen de aire interno significativamente mayor para una distribución de presión estable y uniforme a lo largo de las aspas largas.
• Apertura de borde totalmente ajustable de 0,1 a 4,0 mm: control preciso de la separación in situ, desde la eliminación de gotas ultrafinas de 0,1 mm hasta la salida de cortina de aire de alto volumen de 4,0 mm, sin necesidad de desmontaje.
• Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M8), Inferior: flexibilidad total de instalación para cualquier diseño de máquina, trazado de tuberías u orientación de montaje.
• Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — conexión directa a líneas de suministro de aire comprimido estándar en todos los rangos de potencia de sopladores y compresores industriales.
• Longitud personalizable de fábrica de 50 a 4000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica, calibra y verifica internamente antes del envío.

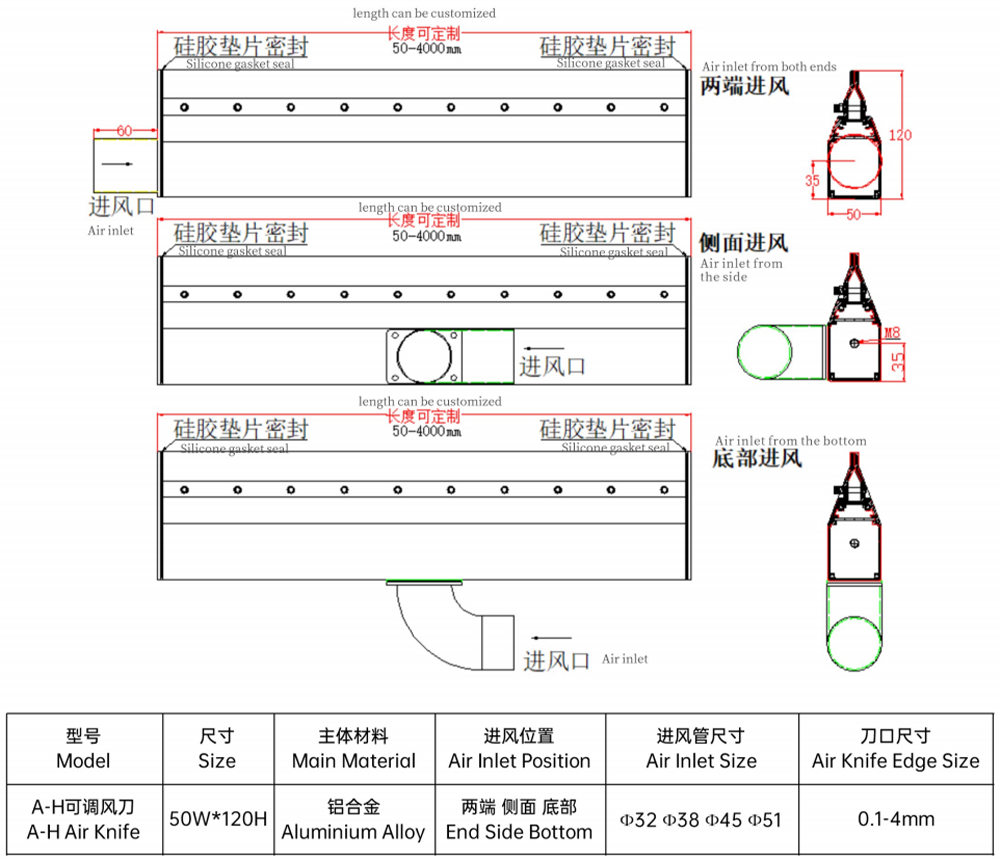

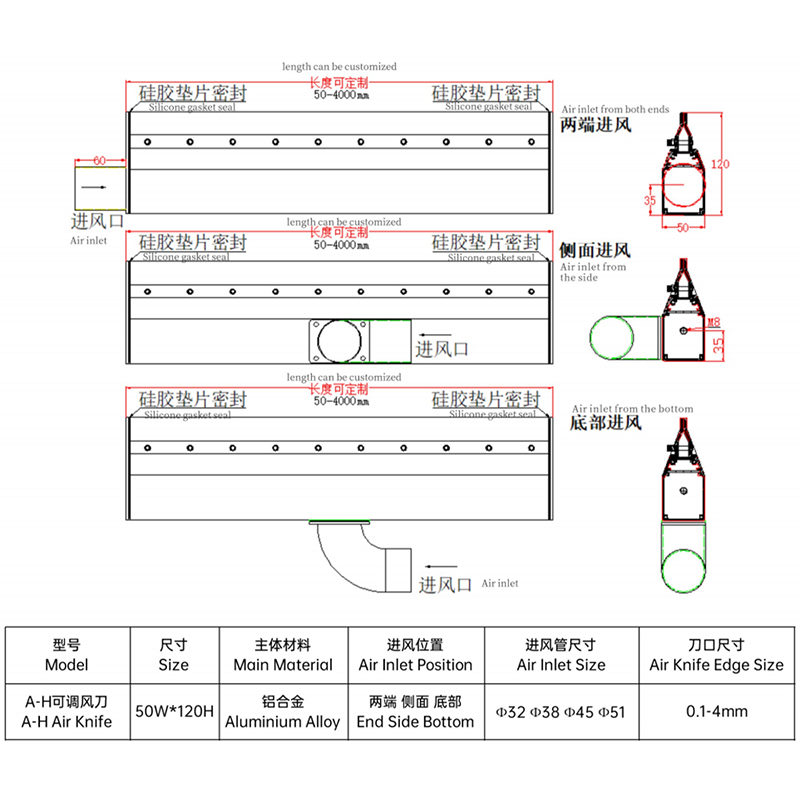

Estructura del producto y principio de funcionamiento
• Extrusión de aleación de aluminio de 50 mm de ancho × 120 mm de alto: la altura adicional de 120 mm (frente a los 95-100 mm de los modelos comparables de 50 mm de ancho) crea una cámara interna más profunda que almacena un mayor volumen de aire, mejorando directamente la uniformidad de la presión estática a lo largo de las aspas.
• La opción de entrada de doble extremo alimenta aire comprimido desde ambos extremos del plenum simultáneamente, eliminando el gradiente de presión que provoca una caída de velocidad hacia el extremo más alejado en las cuchillas largas de alimentación única.
• Las opciones de entrada lateral M8 e inferior permiten el enrutamiento de tuberías lateral o inferior sin protuberancias en los extremos, lo que resulta útil para instalaciones confinadas en bastidores de máquinas elevados o empotrados.
• El conducto de aceleración cónico convierte la presión igualada del plenum en una lámina de aire laminar coherente y de alta velocidad en la ranura de salida de precisión.
• Espacio entre tomas ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde: el mismo amplio rango que la gama de tamaño completo, sin necesidad de desmontar nada para cambiar el espacio.
• Las juntas de silicona de alta temperatura (≤250 °C) mantienen un sellado hermético de la presión en ambos extremos de las palas en un amplio rango de temperaturas de funcionamiento.
Escenarios de aplicación
La mayor profundidad del plenum y el rango de entrada más amplio del AH lo convierten en la opción preferida para tramos de cuchilla más largos, mayor demanda de flujo de aire e instalaciones donde la consistencia de la presión a lo largo de la longitud es fundamental:
• Líneas de limpieza de PCB: el cuerpo de plenum profundo mantiene una velocidad de soplado constante desde el extremo de entrada hasta el extremo opuesto de la cuchilla, lo cual es esencial para una uniformidad de secado en todo el ancho de la placa.
• Secado superficial: materiales en láminas, tiras metálicas y sustratos anchos: la presión constante a lo largo de las cuchillas garantiza un secado uniforme en todo el ancho del sustrato.
• Eliminación de polvo en paneles, vidrio y superficies planas: una separación mínima de 0,1 mm con una distribución de presión uniforme garantiza un desplazamiento constante de las partículas sin puntos calientes localizados.
• Sistemas de secado por cinta transportadora de largo recorrido (hasta 4000 mm): el diseño de plenum profundo es especialmente adecuado para cuchillas de más de 1500 mm donde la caída de presión de alimentación única se vuelve medible.
• Líneas industriales de alto rendimiento: un mayor volumen de aire interno permite mayores caudales de aire volumétricos, lo que posibilita velocidades de secado más rápidas en sistemas de transporte de alta velocidad.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de ≤250 °C permiten su integración en hornos de secado, túneles de calor y sistemas de transporte para tratamiento térmico.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AH ( Cuchillo de aire ajustable AH ) |
Tamaño de la sección transversal | 50 mm de ancho × 120 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), parte inferior |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada (lateral) | M8 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC interno completo de la extrusión de aleación de aluminio de 50 × 120 mm: cuerpo de la pala, plenum interno profundo, las tres configuraciones de entrada (extremo/lateral M8/inferior) y ranura de salida producidas e inspeccionadas in situ.
• Longitudes personalizadas de 50 mm a 4000 mm fabricadas bajo pedido en el cuerpo de plenum profundo de 120 mm, con verificación dimensional completa, prueba de integridad de presión y calibración de la holgura de los bordes antes del envío.
• La posición de entrada (extremo/lateral M8/inferior), el diámetro del tubo (Φ32/Φ38/Φ45/Φ51), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Soporte completo para la fabricación OEM y ODM: aceptamos planos de ingeniería, muestras físicas de referencia o requisitos de aplicación detallados por escrito.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin coste ni plazo de entrega adicionales para las variantes de proceso en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca de entrada lateral M8 e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AH | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Altura del cuerpo (50 mm de ancho) | 120 mm: plenum más profundo en la clase de 50 mm de ancho. | 95–100 mm típico |
Estabilidad de la presión | Mayor tamaño de la cámara de distribución = velocidad más plana en tramos largos. | Caída de presión hacia el extremo más alejado |
Posiciones de entrada | Extremo (doble) / Lateral (M8) / Parte inferior | Fin solamente |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 | Tamaño único típico |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Longitud, separación, entrada, acabado: 50–4000 mm | Solo tallas estándar |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en sistemas industriales de cuchillas de aire, con una amplia gama de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, además de sopladores, herrajes de montaje y accesorios completos para el sistema. Nuestras instalaciones de producción se basan en el mecanizado CNC de precisión con estrictos controles de calidad durante el proceso: cada unidad de cuchilla de aire, desde las dimensiones internas de su plenum y la calibración de la ranura de salida hasta las tolerancias de la rosca de entrada y la instalación del sello final, se fabrica, inspecciona y verifica su rendimiento antes del envío.
Con una dilatada experiencia en fabricación OEM y ODM, colaboramos con clientes de los sectores electrónico, automotriz, alimentario, farmacéutico e industrial en general a nivel mundial. Ya sea que se trate del reemplazo de una sola cuchilla o de un sistema de secado para líneas de producción con múltiples cuchillas diseñado a medida, nuestro equipo de ingeniería trabaja directamente con sus planos, muestras o requisitos de aplicación para ofrecer una solución que se integre con precisión y funcione de manera consistente desde el primer día.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Puntos clave de venta del producto
• Sección transversal de plenum profundo de 50 mm de ancho × 120 mm de alto: el cuerpo más alto en la clase de 50 mm de ancho, que proporciona un volumen de aire interno significativamente mayor para una distribución de presión estable y uniforme a lo largo de las aspas largas.
• Apertura de borde totalmente ajustable de 0,1 a 4,0 mm: control preciso de la separación in situ, desde la eliminación de gotas ultrafinas de 0,1 mm hasta la salida de cortina de aire de alto volumen de 4,0 mm, sin necesidad de desmontaje.
• Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M8), Inferior: flexibilidad total de instalación para cualquier diseño de máquina, trazado de tuberías u orientación de montaje.
• Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — conexión directa a líneas de suministro de aire comprimido estándar en todos los rangos de potencia de sopladores y compresores industriales.
• Longitud personalizable de fábrica de 50 a 4000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica, calibra y verifica internamente antes del envío.
Estructura del producto y principio de funcionamiento
• Extrusión de aleación de aluminio de 50 mm de ancho × 120 mm de alto: la altura adicional de 120 mm (frente a los 95-100 mm de los modelos comparables de 50 mm de ancho) crea una cámara interna más profunda que almacena un mayor volumen de aire, mejorando directamente la uniformidad de la presión estática a lo largo de las aspas.
• La opción de entrada de doble extremo alimenta aire comprimido desde ambos extremos del plenum simultáneamente, eliminando el gradiente de presión que provoca una caída de velocidad hacia el extremo más alejado en las cuchillas largas de alimentación única.
• Las opciones de entrada lateral M8 e inferior permiten el enrutamiento de tuberías lateral o inferior sin protuberancias en los extremos, lo que resulta útil para instalaciones confinadas en bastidores de máquinas elevados o empotrados.
• El conducto de aceleración cónico convierte la presión igualada del plenum en una lámina de aire laminar coherente y de alta velocidad en la ranura de salida de precisión.
• Espacio entre tomas ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde: el mismo amplio rango que la gama de tamaño completo, sin necesidad de desmontar nada para cambiar el espacio.
• Las juntas de silicona de alta temperatura (≤250 °C) mantienen un sellado hermético de la presión en ambos extremos de las palas en un amplio rango de temperaturas de funcionamiento.
Escenarios de aplicación
La mayor profundidad del plenum y el rango de entrada más amplio del AH lo convierten en la opción preferida para tramos de cuchilla más largos, mayor demanda de flujo de aire e instalaciones donde la consistencia de la presión a lo largo de la longitud es fundamental:
• Líneas de limpieza de PCB: el cuerpo de plenum profundo mantiene una velocidad de soplado constante desde el extremo de entrada hasta el extremo opuesto de la cuchilla, lo cual es esencial para una uniformidad de secado en todo el ancho de la placa.
• Secado superficial: materiales en láminas, tiras metálicas y sustratos anchos: la presión constante a lo largo de las cuchillas garantiza un secado uniforme en todo el ancho del sustrato.
• Eliminación de polvo en paneles, vidrio y superficies planas: una separación mínima de 0,1 mm con una distribución de presión uniforme garantiza un desplazamiento constante de las partículas sin puntos calientes localizados.
• Sistemas de secado por cinta transportadora de largo recorrido (hasta 4000 mm): el diseño de plenum profundo es especialmente adecuado para cuchillas de más de 1500 mm donde la caída de presión de alimentación única se vuelve medible.
• Líneas industriales de alto rendimiento: un mayor volumen de aire interno permite mayores caudales de aire volumétricos, lo que posibilita velocidades de secado más rápidas en sistemas de transporte de alta velocidad.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de ≤250 °C permiten su integración en hornos de secado, túneles de calor y sistemas de transporte para tratamiento térmico.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AH ( Cuchillo de aire ajustable AH ) |
Tamaño de la sección transversal | 50 mm de ancho × 120 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), parte inferior |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada (lateral) | M8 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC interno completo de la extrusión de aleación de aluminio de 50 × 120 mm: cuerpo de la pala, plenum interno profundo, las tres configuraciones de entrada (extremo/lateral M8/inferior) y ranura de salida producidas e inspeccionadas in situ.
• Longitudes personalizadas de 50 mm a 4000 mm fabricadas bajo pedido en el cuerpo de plenum profundo de 120 mm, con verificación dimensional completa, prueba de integridad de presión y calibración de la holgura de los bordes antes del envío.
• La posición de entrada (extremo/lateral M8/inferior), el diámetro del tubo (Φ32/Φ38/Φ45/Φ51), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Soporte completo para la fabricación OEM y ODM: aceptamos planos de ingeniería, muestras físicas de referencia o requisitos de aplicación detallados por escrito.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin coste ni plazo de entrega adicionales para las variantes de proceso en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca de entrada lateral M8 e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AH | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Altura del cuerpo (50 mm de ancho) | 120 mm: plenum más profundo en la clase de 50 mm de ancho. | 95–100 mm típico |
Estabilidad de la presión | Mayor tamaño de la cámara de distribución = velocidad más plana en tramos largos. | Caída de presión hacia el extremo más alejado |
Posiciones de entrada | Extremo (doble) / Lateral (M8) / Parte inferior | Fin solamente |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 | Tamaño único típico |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Longitud, separación, entrada, acabado: 50–4000 mm | Solo tallas estándar |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en sistemas industriales de cuchillas de aire, con una amplia gama de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, además de sopladores, herrajes de montaje y accesorios completos para el sistema. Nuestras instalaciones de producción se basan en el mecanizado CNC de precisión con estrictos controles de calidad durante el proceso: cada unidad de cuchilla de aire, desde las dimensiones internas de su plenum y la calibración de la ranura de salida hasta las tolerancias de la rosca de entrada y la instalación del sello final, se fabrica, inspecciona y verifica su rendimiento antes del envío.
Con una dilatada experiencia en fabricación OEM y ODM, colaboramos con clientes de los sectores electrónico, automotriz, alimentario, farmacéutico e industrial en general a nivel mundial. Ya sea que se trate del reemplazo de una sola cuchilla o de un sistema de secado para líneas de producción con múltiples cuchillas diseñado a medida, nuestro equipo de ingeniería trabaja directamente con sus planos, muestras o requisitos de aplicación para ofrecer una solución que se integre con precisión y funcione de manera consistente desde el primer día.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
