Sección transversal más pequeña de la gama de cuchillas de aire de aleación de aluminio: 30 mm de ancho × 60 mm de alto — diseñada para instalaciones donde no cabe físicamente una cuchilla de aire de tamaño estándar.
Entradas de diámetro ultrapequeño: Φ20 / Φ22 / Φ25 — se combinan con líneas de aire comprimido compactas para instrumentación y salidas de sopladores en miniatura, eliminando la necesidad de tuberías de suministro de gran diámetro.
Separación de borde totalmente ajustable de 0,1 a 4,0 mm: a pesar de su tamaño miniatura, ofrece el mismo amplio rango de ajuste que los modelos más grandes, desde la eliminación precisa de niebla fina hasta la separación por cortina de aire.
Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M6), Inferior: flexibilidad de diseño completa en un paquete ultracompacto de 30 mm de ancho.
Longitud personalizable de fábrica de 50 a 3000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica, calibra y verifica internamente según las especificaciones.
Puntos clave de venta del producto
• Sección transversal más pequeña de la gama de cuchillas de aire de aleación de aluminio: 30 mm de ancho × 60 mm de alto — diseñada para instalaciones donde no cabe físicamente una cuchilla de aire de tamaño estándar.
• Entradas de diámetro ultrapequeño: Φ20 / Φ22 / Φ25 — se combinan con líneas de aire comprimido compactas para instrumentación y salidas de sopladores en miniatura, eliminando la necesidad de tuberías de suministro de gran diámetro.
• Ajuste completo de la separación del borde de 0,1 a 4,0 mm: a pesar de su tamaño miniatura, ofrece el mismo amplio rango de ajuste que los modelos más grandes, desde la eliminación precisa de niebla fina hasta la separación mediante cortina de aire.
• Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M6), Inferior: flexibilidad de diseño completa en un paquete ultracompacto de 30 mm de ancho.
• Longitud personalizable de fábrica de 50 a 3000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica, calibra y verifica internamente según las especificaciones.
Estructura del producto y principio de funcionamiento
• Extrusión de aleación de aluminio ultracompacta de 30 mm de ancho × 60 mm de alto: el cuerpo más pequeño de la gama, mecanizado con precisión para mantener una geometría interna exacta a pesar de la sección transversal reducida.
• Los puertos de entrada en miniatura (Φ20 / Φ22 / Φ25, rosca lateral M6) admiten líneas de aire de instrumentación de pequeño diámetro y conexiones compactas para ventiladores; no se requiere tubería de suministro de gran diámetro.
• El plenum interno optimizado garantiza una distribución uniforme de la presión estática desde la entrada de pequeño diámetro a lo largo de toda la longitud de la pala, hasta 3000 mm.
• El microconducto cónico acelera el aire comprimido desde el plenum hacia una lámina de flujo de aire laminar coherente y de alta velocidad en la ranura de salida de precisión.
• Espacio de salida ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde: todo el rango de ajuste de los modelos más grandes, integrado en un cuerpo de 30 mm de ancho.
• Los sellos de extremo con juntas de silicona de alta temperatura (≤250 °C) mantienen terminaciones herméticas en ambos extremos, preservando una velocidad de salida constante a lo largo de la longitud de la pala.
Escenarios de aplicación
La sección transversal en miniatura de 30×60 mm del AF permite aplicaciones de cuchilla de aire en espacios donde no se puede instalar ningún modelo estándar:
• Líneas de limpieza de PCB: su cuerpo ultradelgado se adapta entre los componentes de la placa de circuito impreso y las guías de la cinta transportadora, donde no se pueden colocar las cuchillas de aire estándar.
• Secado superficial de piezas pequeñas y componentes de precisión: su ancho de 30 mm permite secar zonas estrechas en conectores, carcasas pequeñas, dispositivos médicos y ensamblajes en miniatura.
• Eliminación de polvo en superficies estrechas o empotradas: la separación mínima de 0,1 mm proporciona un flujo de aire controlado en ranuras, hendiduras y zonas empotradas inaccesibles para cuchillas más grandes.
• Integración compacta en el bastidor de la máquina: el cuerpo de 30 mm de ancho × 60 mm de alto se instala dentro de espacios libres inferiores a 50 mm en las carcasas de máquinas, bastidores de transportadores y accesorios de herramientas existentes.
• Fabricación de componentes ópticos y sensores: flujo de aire en miniatura para la eliminación de partículas en lentes, obleas y superficies de sensores de precisión sin riesgo de contacto mecánico.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de hasta 250 °C permiten su integración en hornos de secado compactos, túneles de tratamiento térmico y líneas de proceso térmico.

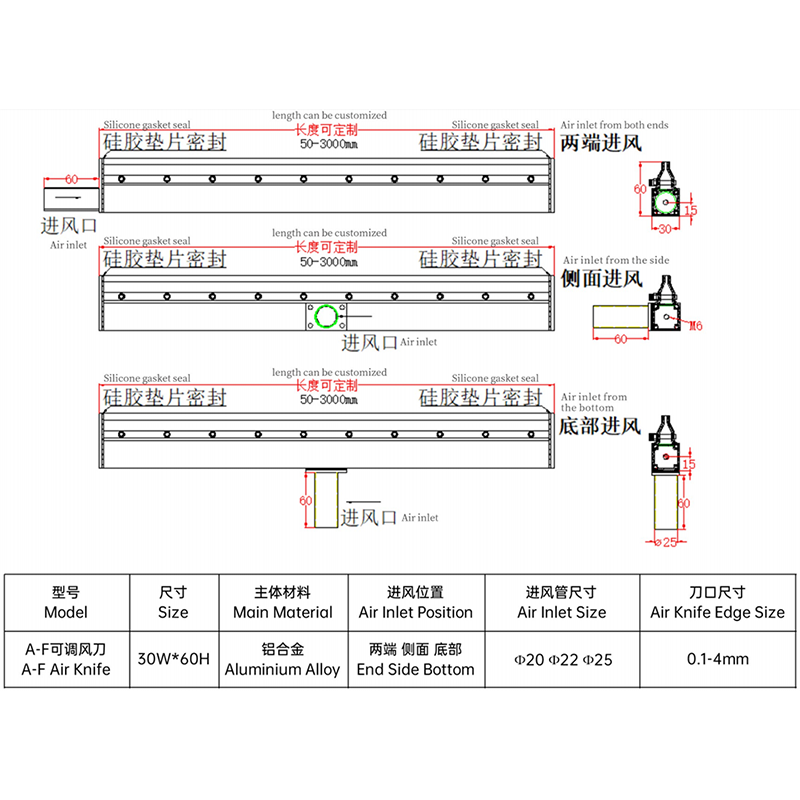

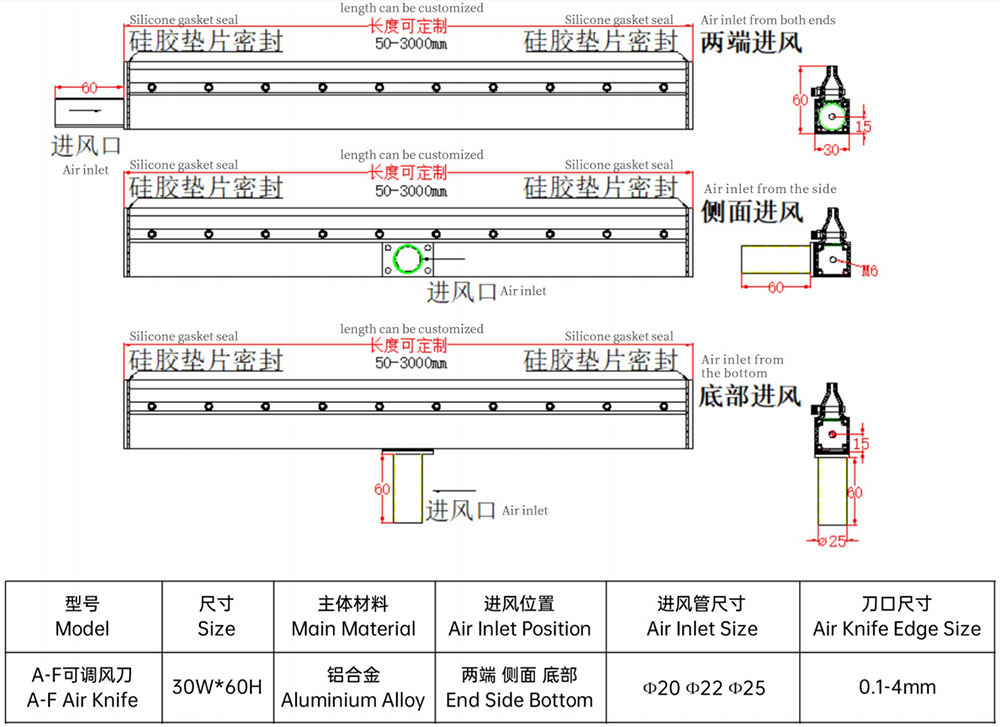

Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchilla de aire AF (cuchilla de aire ajustable AF) |
Tamaño de la sección transversal | 30 mm de ancho × 60 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M6), parte inferior |
Tamaño de la entrada de aire | Φ20 / Φ22 / Φ25 |
Rosca de entrada (lateral) | M6 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 3000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC de precisión interno completo de la extrusión de aleación de aluminio de 30 × 60 mm, incluyendo el plenum interno en miniatura, los micropuertos de entrada (Φ20/22/25, rosca M6) y la ranura de salida, todo fabricado e inspeccionado in situ.
• Longitudes personalizadas de 50 mm a 3000 mm fabricadas bajo pedido en el cuerpo miniatura de 30 × 60 mm, con verificación dimensional completa y prueba de presión antes del envío.
• La posición de entrada (extremo/lateral M6/inferior), el diámetro del tubo (Φ20/Φ22/Φ25), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Se admite la fabricación OEM y ODM: se aceptan planos de ingeniería, muestras físicas de referencia o descripciones detalladas de los requisitos de la aplicación.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin coste ni plazo de entrega adicionales para aplicaciones con procesos en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca de entrada M6 e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AF | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Sección transversal del cuerpo | 30 mm de ancho × 60 mm de alto — el más pequeño de la gama | 50 mm o más de ancho típico |
Tamaño de la tubería de entrada | Φ20 / Φ22 / Φ25 — diámetro ultrapequeño | Diámetro estándar Φ32+ |
Posiciones de entrada | Extremo (doble) / Lateral (M6) / Parte inferior | Fin solamente |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Espacio mínimo de instalación | 30 mm de ancho: cabe en huecos de menos de 50 mm. | No cabe |
Personalización | Longitud, espacio, entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en sistemas de cuchillas de aire industriales con una amplia gama de productos: cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, además de sopladores, herrajes de montaje y accesorios completos para el sistema. Desde nuestros modelos de gran formato hasta la serie AF en miniatura, cada producto se fabrica internamente mediante mecanizado CNC de precisión bajo estrictos controles de calidad. Cada unidad se somete a una inspección dimensional completa, pruebas de presión y calibración de la separación de los bordes antes del envío, lo que garantiza un rendimiento constante desde la primera instalación.
Brindamos soporte a clientes OEM y ODM en los sectores de electrónica, dispositivos médicos, automoción, procesamiento de alimentos, farmacéutico y manufactura en general. Ya sea que se requiera una sola cuchilla miniatura para un dispositivo de limpieza de precisión o un sistema de secado completo diseñado a medida para una línea de producción, nuestro equipo de ingeniería trabaja directamente a partir de sus planos, muestras o especificaciones de aplicación para diseñar y ofrecer la solución adecuada.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Puntos clave de venta del producto
• Sección transversal más pequeña de la gama de cuchillas de aire de aleación de aluminio: 30 mm de ancho × 60 mm de alto — diseñada para instalaciones donde no cabe físicamente una cuchilla de aire de tamaño estándar.
• Entradas de diámetro ultrapequeño: Φ20 / Φ22 / Φ25 — se combinan con líneas de aire comprimido compactas para instrumentación y salidas de sopladores en miniatura, eliminando la necesidad de tuberías de suministro de gran diámetro.
• Ajuste completo de la separación del borde de 0,1 a 4,0 mm: a pesar de su tamaño miniatura, ofrece el mismo amplio rango de ajuste que los modelos más grandes, desde la eliminación precisa de niebla fina hasta la separación mediante cortina de aire.
• Tres posiciones de entrada: Extremo (ambos lados), Lateral (rosca M6), Inferior: flexibilidad de diseño completa en un paquete ultracompacto de 30 mm de ancho.
• Longitud personalizable de fábrica de 50 a 3000 mm con juntas de silicona de alta temperatura (≤250 °C): cada unidad se fabrica, calibra y verifica internamente según las especificaciones.
Estructura del producto y principio de funcionamiento
• Extrusión de aleación de aluminio ultracompacta de 30 mm de ancho × 60 mm de alto: el cuerpo más pequeño de la gama, mecanizado con precisión para mantener una geometría interna exacta a pesar de la sección transversal reducida.
• Los puertos de entrada en miniatura (Φ20 / Φ22 / Φ25, rosca lateral M6) admiten líneas de aire de instrumentación de pequeño diámetro y conexiones compactas para ventiladores; no se requiere tubería de suministro de gran diámetro.
• El plenum interno optimizado garantiza una distribución uniforme de la presión estática desde la entrada de pequeño diámetro a lo largo de toda la longitud de la pala, hasta 3000 mm.
• El microconducto cónico acelera el aire comprimido desde el plenum hacia una lámina de flujo de aire laminar coherente y de alta velocidad en la ranura de salida de precisión.
• Espacio de salida ajustable de 0,1 mm a 4,0 mm mediante tornillos de borde: todo el rango de ajuste de los modelos más grandes, integrado en un cuerpo de 30 mm de ancho.
• Los sellos de extremo con juntas de silicona de alta temperatura (≤250 °C) mantienen terminaciones herméticas en ambos extremos, preservando una velocidad de salida constante a lo largo de la longitud de la pala.
Escenarios de aplicación
La sección transversal en miniatura de 30×60 mm del AF permite aplicaciones de cuchilla de aire en espacios donde no se puede instalar ningún modelo estándar:
• Líneas de limpieza de PCB: su cuerpo ultradelgado se adapta entre los componentes de la placa de circuito impreso y las guías de la cinta transportadora, donde no se pueden colocar las cuchillas de aire estándar.
• Secado superficial de piezas pequeñas y componentes de precisión: su ancho de 30 mm permite secar zonas estrechas en conectores, carcasas pequeñas, dispositivos médicos y ensamblajes en miniatura.
• Eliminación de polvo en superficies estrechas o empotradas: la separación mínima de 0,1 mm proporciona un flujo de aire controlado en ranuras, hendiduras y zonas empotradas inaccesibles para cuchillas más grandes.
• Integración compacta en el bastidor de la máquina: el cuerpo de 30 mm de ancho × 60 mm de alto se instala dentro de espacios libres inferiores a 50 mm en las carcasas de máquinas, bastidores de transportadores y accesorios de herramientas existentes.
• Fabricación de componentes ópticos y sensores: flujo de aire en miniatura para la eliminación de partículas en lentes, obleas y superficies de sensores de precisión sin riesgo de contacto mecánico.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de hasta 250 °C permiten su integración en hornos de secado compactos, túneles de tratamiento térmico y líneas de proceso térmico.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchilla de aire AF (cuchilla de aire ajustable AF) |
Tamaño de la sección transversal | 30 mm de ancho × 60 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M6), parte inferior |
Tamaño de la entrada de aire | Φ20 / Φ22 / Φ25 |
Rosca de entrada (lateral) | M6 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 3000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC de precisión interno completo de la extrusión de aleación de aluminio de 30 × 60 mm, incluyendo el plenum interno en miniatura, los micropuertos de entrada (Φ20/22/25, rosca M6) y la ranura de salida, todo fabricado e inspeccionado in situ.
• Longitudes personalizadas de 50 mm a 3000 mm fabricadas bajo pedido en el cuerpo miniatura de 30 × 60 mm, con verificación dimensional completa y prueba de presión antes del envío.
• La posición de entrada (extremo/lateral M6/inferior), el diámetro del tubo (Φ20/Φ22/Φ25), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Se admite la fabricación OEM y ODM: se aceptan planos de ingeniería, muestras físicas de referencia o descripciones detalladas de los requisitos de la aplicación.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin coste ni plazo de entrega adicionales para aplicaciones con procesos en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde a la tolerancia especificada, verificación de la rosca de entrada M6 e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AF | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Sección transversal del cuerpo | 30 mm de ancho × 60 mm de alto — el más pequeño de la gama | 50 mm o más de ancho típico |
Tamaño de la tubería de entrada | Φ20 / Φ22 / Φ25 — diámetro ultrapequeño | Diámetro estándar Φ32+ |
Posiciones de entrada | Extremo (doble) / Lateral (M6) / Parte inferior | Fin solamente |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Espacio mínimo de instalación | 30 mm de ancho: cabe en huecos de menos de 50 mm. | No cabe |
Personalización | Longitud, espacio, entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en sistemas de cuchillas de aire industriales con una amplia gama de productos: cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, además de sopladores, herrajes de montaje y accesorios completos para el sistema. Desde nuestros modelos de gran formato hasta la serie AF en miniatura, cada producto se fabrica internamente mediante mecanizado CNC de precisión bajo estrictos controles de calidad. Cada unidad se somete a una inspección dimensional completa, pruebas de presión y calibración de la separación de los bordes antes del envío, lo que garantiza un rendimiento constante desde la primera instalación.
Brindamos soporte a clientes OEM y ODM en los sectores de electrónica, dispositivos médicos, automoción, procesamiento de alimentos, farmacéutico y manufactura en general. Ya sea que se requiera una sola cuchilla miniatura para un dispositivo de limpieza de precisión o un sistema de secado completo diseñado a medida para una línea de producción, nuestro equipo de ingeniería trabaja directamente a partir de sus planos, muestras o especificaciones de aplicación para diseñar y ofrecer la solución adecuada.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
