Sección transversal delgada de 55 mm de ancho × 100 mm de alto con entrada M8 solo en la parte inferior: el modelo de entrada inferior más estrecho de la gama, diseñado para instalaciones de alta densidad o con espacio limitado.
Amplia separación de borde ajustable: 0,2 – 4,0 mm — una sola unidad maneja el secado de niebla fina de precisión en el extremo inferior y la separación de cortina de aire de alto volumen en el límite superior.
La entrada inferior (rosca M8, Φ45 / Φ51 / Φ60) dirige toda la tubería por debajo del cuerpo de la cuchilla; no se requiere espacio libre lateral ni en los extremos, ideal para configuraciones empotradas y elevadas.
Longitud amplia y personalizable: de 50 a 4000 mm — se adapta a todo tipo de sistemas, desde plantillas compactas para el secado de componentes hasta líneas de secado industriales de gran formato.
Juntas de silicona de alta temperatura (≤250 °C), calibración de fábrica y soporte OEM/ODM completo: cada unidad se fabrica y verifica según sus especificaciones.
Puntos clave de venta del producto
Sección transversal delgada de 55 mm de ancho × 100 mm de alto con entrada M8 solo en la parte inferior: el modelo de entrada inferior más estrecho de la gama, diseñado para instalaciones de alta densidad o con espacio limitado.
Amplia separación de borde ajustable: 0,2 – 4,0 mm — una sola unidad maneja el secado de niebla fina de precisión en el extremo inferior y la separación de cortina de aire de alto volumen en el límite superior.
La entrada inferior (rosca M8, Φ45 / Φ51 / Φ60) dirige toda la tubería por debajo del cuerpo de la cuchilla; no se requiere espacio libre lateral ni en los extremos, ideal para configuraciones empotradas y elevadas.
Longitud amplia y personalizable: de 50 a 4000 mm — se adapta a todo tipo de sistemas, desde plantillas compactas para el secado de componentes hasta líneas de secado industriales de gran formato.
Juntas de silicona de alta temperatura (≤250 °C), calibración de fábrica y soporte OEM/ODM completo: cada unidad se fabrica y verifica según sus especificaciones.
Estructura del producto y principio de funcionamiento
Perfil delgado de aleación de aluminio (55 mm de ancho × 100 mm de alto): 5 mm más estrecho que el modelo AD, lo que reduce los requisitos de espacio lateral en instalaciones con múltiples cuchillas o en marcos confinados.
El puerto de entrada inferior con rosca M8 acepta conexiones de suministro de aire de Φ45 / Φ51 / Φ60; dirige el aire comprimido hacia arriba, al cuerpo de la cuchilla, desde abajo, manteniendo todas las tuberías fuera de la zona de trabajo.
El plenum interno distribuye la presión del aire de entrada de manera uniforme a lo largo de toda la longitud del álabe, eliminando el gradiente de velocidad desde el punto de alimentación hasta el extremo opuesto.
Los conductos de aceleración cónicos igualaron la presión del plenum en una lámina de aire laminar concentrada y de alta velocidad en la ranura de salida ajustable.
Separación de salida ajustable de 0,2 mm a 4,0 mm mediante tornillos de borde de precisión: amplio rango de funcionamiento sin necesidad de desmontaje ni cambios de herramientas.
Las juntas de silicona de alta temperatura (≤250 °C) sellan la presión dentro de la hoja en ambos extremos, manteniendo una velocidad de flujo de aire constante a lo largo de toda la longitud de la cuchilla.
Escenarios de aplicación
El cuerpo delgado con entrada inferior del AD-2 lo hace particularmente adecuado para matrices de múltiples cuchillas de alta densidad, bastidores de máquinas de montaje empotrado y cualquier aplicación donde el espacio lateral o frontal sea limitado:
Líneas de limpieza de PCB y componentes electrónicos: su diseño delgado permite que encaje entre los rieles transportadores; la alimentación inferior mantiene las tuberías alejadas de la superficie de la placa.
Secado de superficies: botellas, piezas y componentes de precisión: la separación ajustable permite regular la intensidad del flujo de aire para adaptarla a los diferentes tamaños de sustrato y velocidades de la cinta transportadora.
Eliminación de polvo en paneles planos y vidrio: la separación mínima de 0,2 mm proporciona un desplazamiento controlado y no dañino de las partículas en superficies ópticas y de visualización sensibles.
Sistemas de matrices de cuchillas múltiples: el ancho de 55 mm permite un espaciado más reducido entre cuchillas en configuraciones de secado en paralelo o de cortina de aire.
Instalaciones elevadas y empotradas: la entrada inferior elimina todas las protuberancias laterales, lo que permite que la cuchilla quede al ras con los bastidores de la máquina o los soportes del techo.
Líneas de proceso calefactadas: las juntas de silicona con una clasificación de ≤250 °C permiten la integración en hornos de secado, túneles de calor y sistemas de transporte térmico.

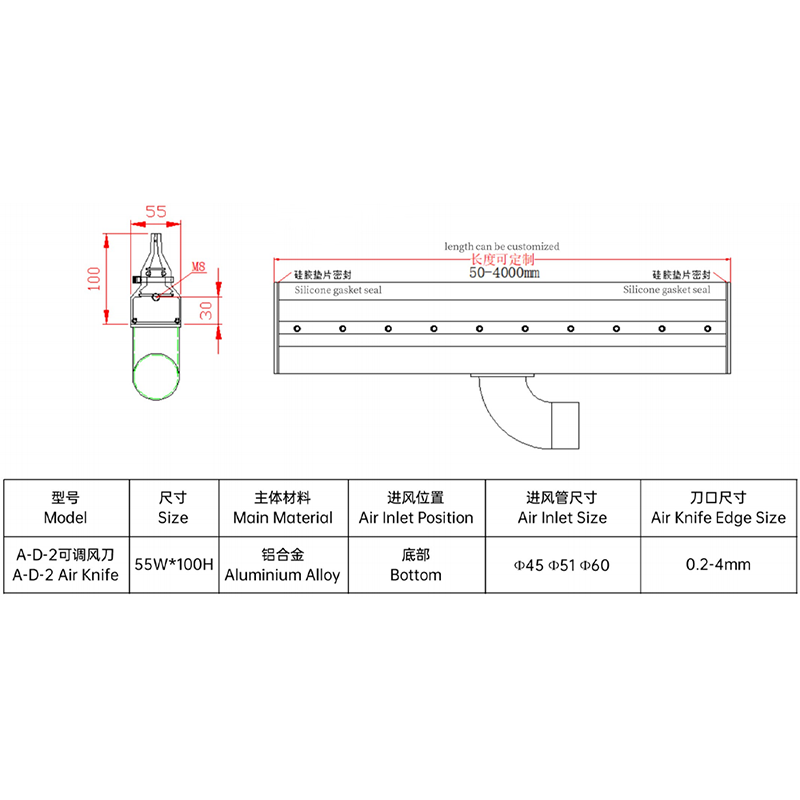

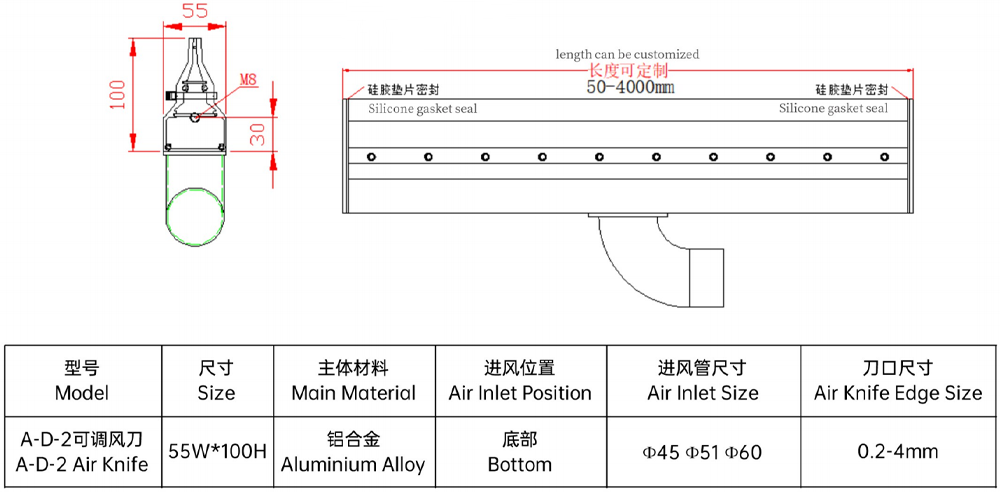

Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchillo de aire AD-2 ( Cuchillo de aire ajustable AD -2 ) |
Tamaño de la sección transversal | 55 mm de ancho × 100 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Solo la parte inferior |
Tamaño de la entrada de aire | Φ45 / Φ51 / Φ60 |
Rosca de entrada | M8 |
Tamaño del filo de la cuchilla de aire | 0,2 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
Mecanizado CNC de precisión interno de extrusiones de aleación de aluminio: perfil de cuerpo delgado de 55 mm, plenum interno, puerto de entrada inferior y ranura de salida, todo fabricado e inspeccionado en el sitio.
Longitudes personalizadas de 50 mm a 4000 mm: el mismo rango extendido que el modelo AD, en un cuerpo más estrecho de 55 mm para espacios de instalación más reducidos.
La rosca de entrada inferior (M8), el diámetro de la tubería (Φ45 / Φ51 / Φ60), el ajuste del espacio de aire (0,2–4,0 mm) y el acabado de la superficie son configurables según el pedido del cliente.
Se admite la fabricación OEM y ODM: se proporcionan planos de ingeniería, muestras de referencia o requisitos de aplicación por escrito.
Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie: las aplicaciones de procesos térmicos no requieren pedido especial ni plazo de entrega adicional.
Controles de calidad previos al envío: prueba de integridad de presión, calibración de la holgura del borde según la tolerancia especificada, verificación de la rosca de entrada M8 e inspección dimensional completa.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire QXY AD-2 | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,2 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Posición de entrada | Solo la parte inferior: no se necesita espacio libre lateral. | Extremo o protuberancia lateral |
Ancho del cuerpo | 55 mm — más estrecho que AD (60 mm) | Perfiles estándar más amplios |
Rosca de entrada | M8 — conexión industrial estándar | Se requiere un adaptador personalizado. |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Rango de longitud | 50–4000 mm personalizado | Solo tallas estándar |
Personalización | Longitud, espacio, tamaño de entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante profesional especializado en sistemas de cuchillas de aire industriales, y ofrecemos una gama completa de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, además de sopladores, soportes y accesorios para sistemas completos . Nuestra fábrica utiliza maquinaria CNC de precisión bajo estrictos controles de proceso, lo que garantiza que cada cuchilla de aire —incluida la geometría de su plenum interno, la calibración de la ranura de salida y el roscado del puerto de entrada— se produzca y verifique según las especificaciones exactas requeridas antes de su envío.
Colaboramos con clientes OEM y ODM en los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico e industrial en general a nivel mundial. Tanto si necesita una sola cuchilla de repuesto como un sistema de secado multicuchilla completo, nuestro equipo de ingeniería trabaja directamente a partir de sus planos, muestras o descripciones de la aplicación para ofrecerle una solución que se instale y funcione exactamente como necesita.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
