Sección transversal de tamaño mediano de 65 mm de ancho × 150 mm de alto: mayor volumen de aire para una presión estable en longitudes de álabes más largas.
Amplia separación de borde ajustable: 0,3 – 4,0 mm — permite desde el secado de precisión hasta la formación de cortinas de aire de gran volumen en una sola unidad.

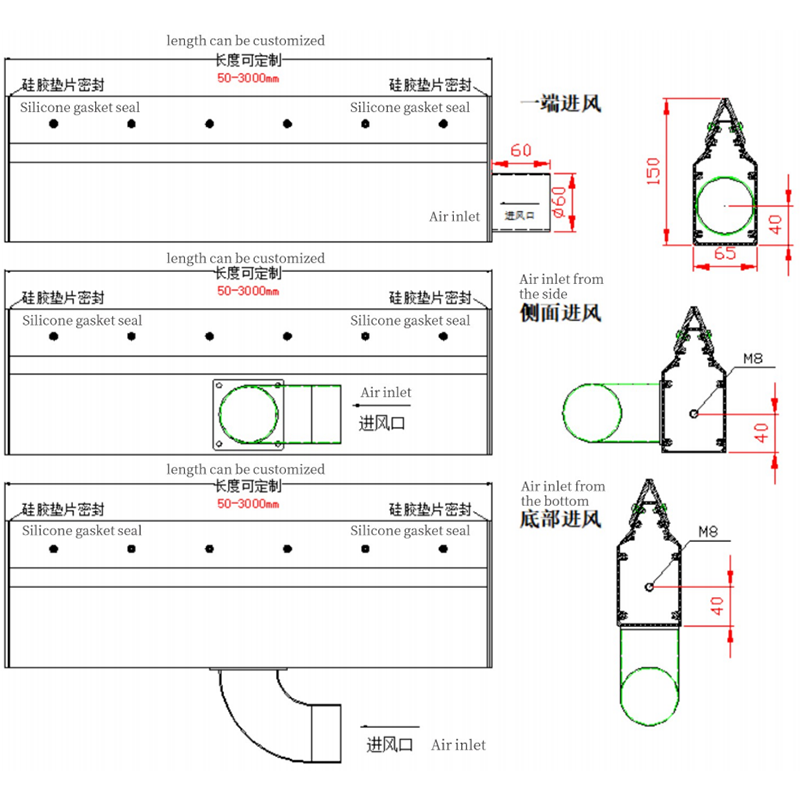

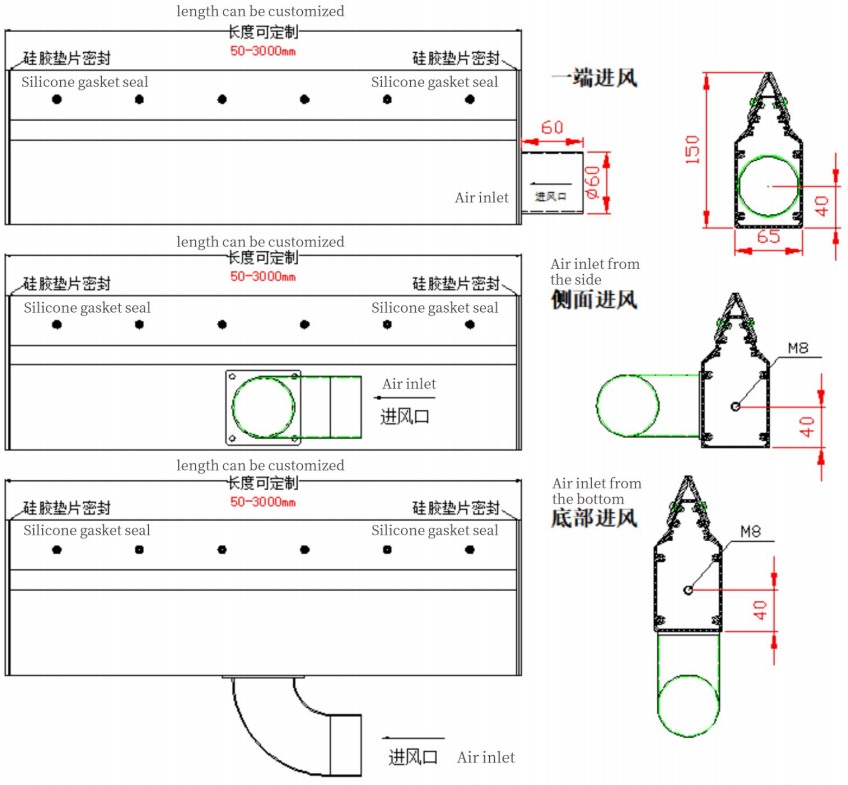

Tres posiciones de entrada: Extremo (Φ51/60/63), Lateral (M8), Inferior (M8) — se adapta a prácticamente cualquier diseño de máquina.
Longitud personalizada desde 50 mm hasta 3000 mm, diseñada según las especificaciones de su línea de producción.
Suministro directo de fábrica con soporte OEM/ODM: cada unidad se calibra antes del envío.
Puntos clave de venta del producto
Sección transversal de tamaño mediano de 65 mm de ancho × 150 mm de alto: mayor volumen de aire para una presión estable en longitudes de álabes más largas.
Amplia separación de borde ajustable: 0,3 – 4,0 mm — permite desde el secado de precisión hasta la formación de cortinas de aire de gran volumen en una sola unidad.
Tres posiciones de entrada: Extremo (Φ51/60/63), Lateral (M8), Inferior (M8) — se adapta a prácticamente cualquier diseño de máquina.
Longitud personalizada desde 50 mm hasta 3000 mm, diseñada según las especificaciones de su línea de producción.
Suministro directo de fábrica con soporte OEM/ODM: cada unidad se calibra antes del envío.
Estructura del producto y principio de funcionamiento

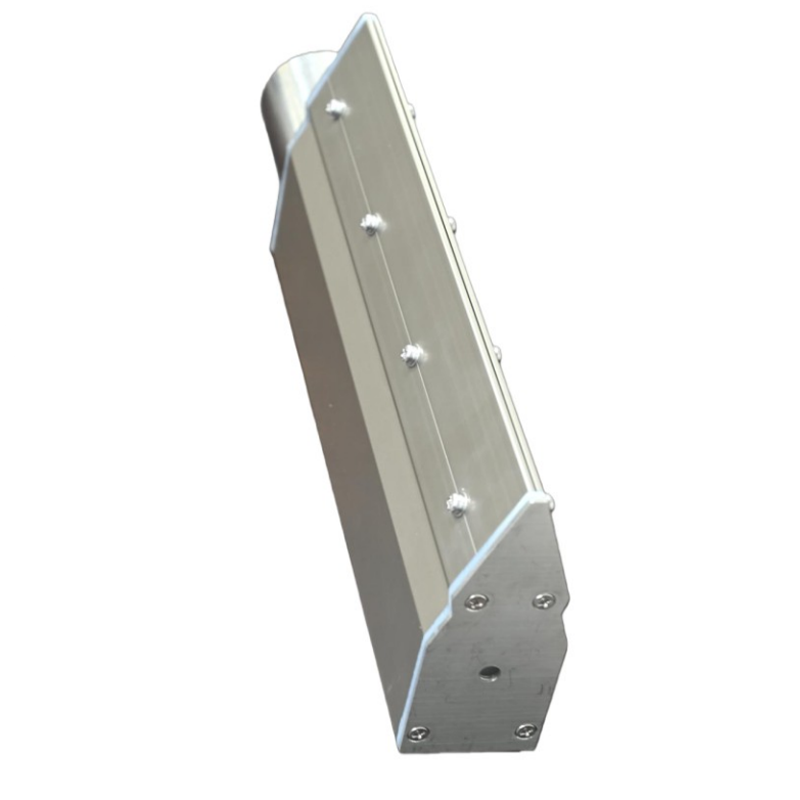

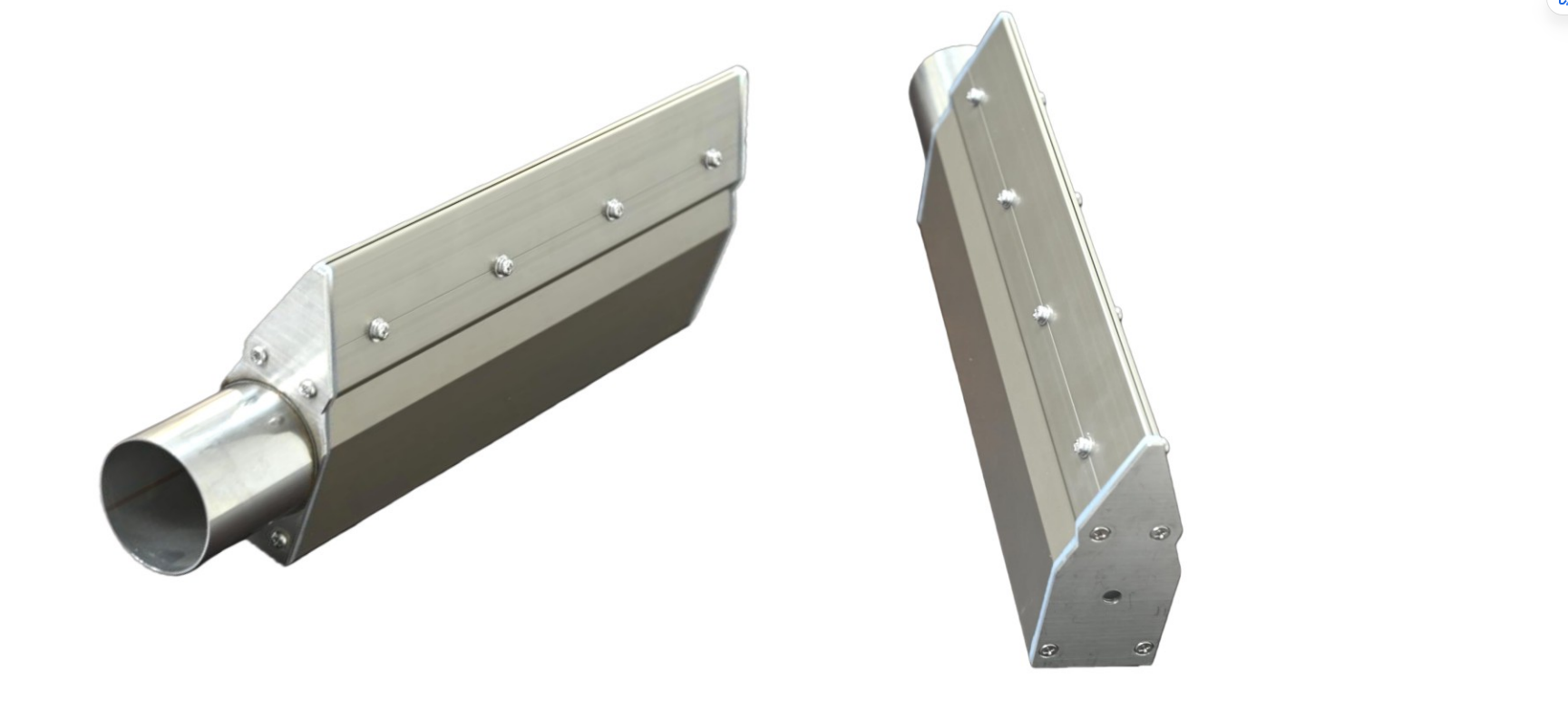

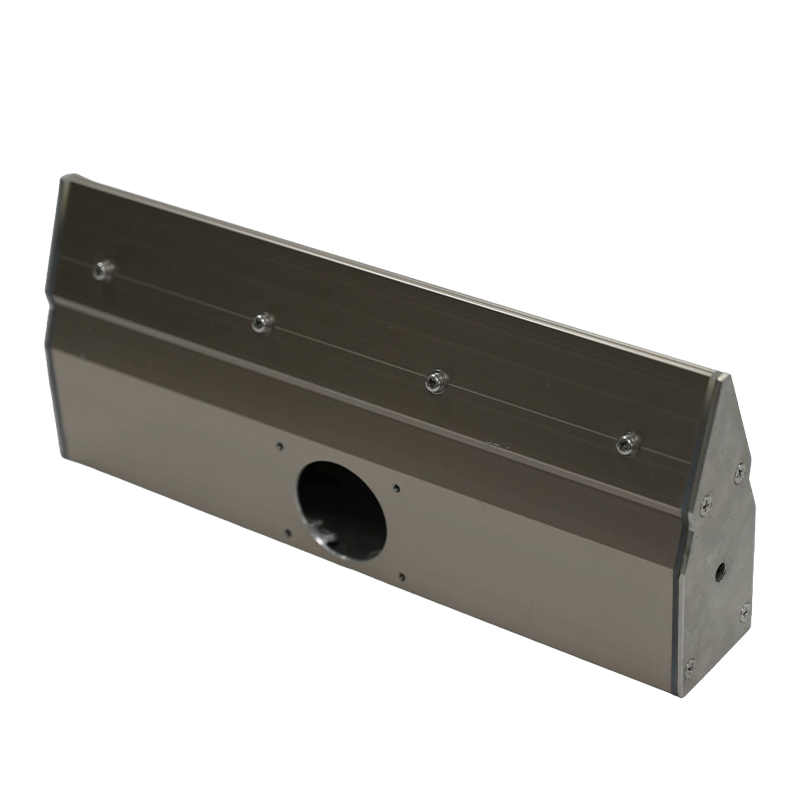

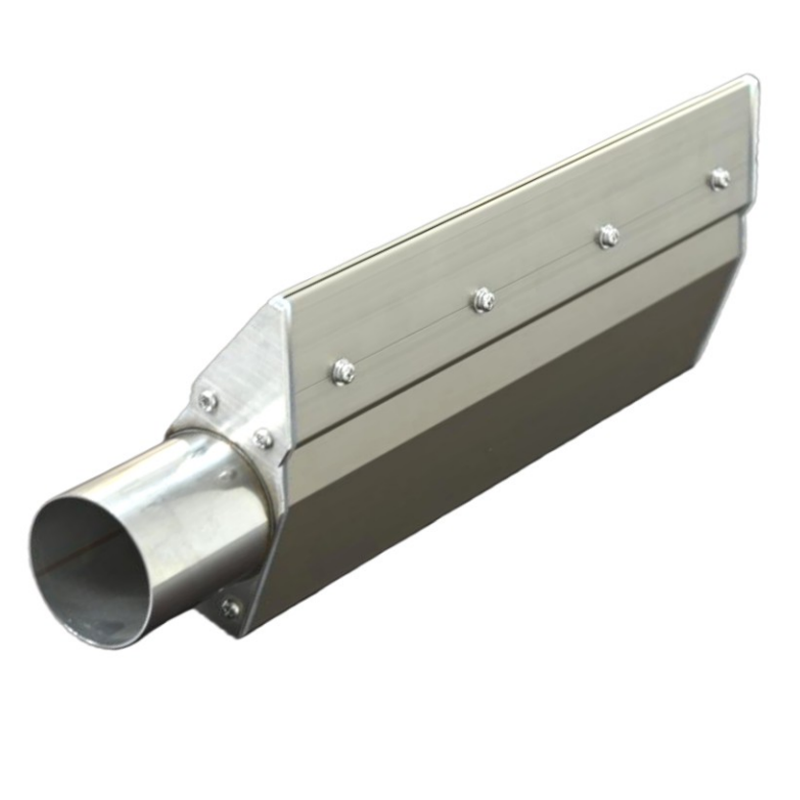

Cuerpo extruido de aleación de aluminio única: geometría interna mecanizada con precisión para minimizar la resistencia al flujo.
La cámara de distribución ampliada (65 × 150 mm) almacena un volumen de aire suficiente para mantener una presión constante en las palas largas.
El conducto interno cónico acelera suavemente el flujo de aire desde el plenum hasta la ranura de cuchilla, maximizando la velocidad de salida.
Ranura de salida ajustable mecanizada con precisión: 0,3 – 4,0 mm, ajustable mediante tornillos de borde sin necesidad de desmontaje.
Juntas de silicona para los extremos: resistentes a la temperatura y a los productos químicos para entornos de proceso exigentes.
Escenarios de aplicación
La cuchilla de aire AC es una solución versátil de tamaño mediano que se utiliza en una amplia gama de aplicaciones de secado industrial y cortinas de aire:
Líneas de procesamiento de paneles planos y vidrio: eliminación del agua superficial antes de la inspección o el recubrimiento.
Secado de chapas y flejes metálicos: soplado continuo en línea después de baños de decapado, enjuague o enfriamiento.
Líneas de lavado y enjuague de placas de circuito impreso: secado de precisión de las placas tras ciclos de limpieza química.
Estaciones de secado de componentes automotrices: secado superficial después del lavado o tratamiento de fosfatado.

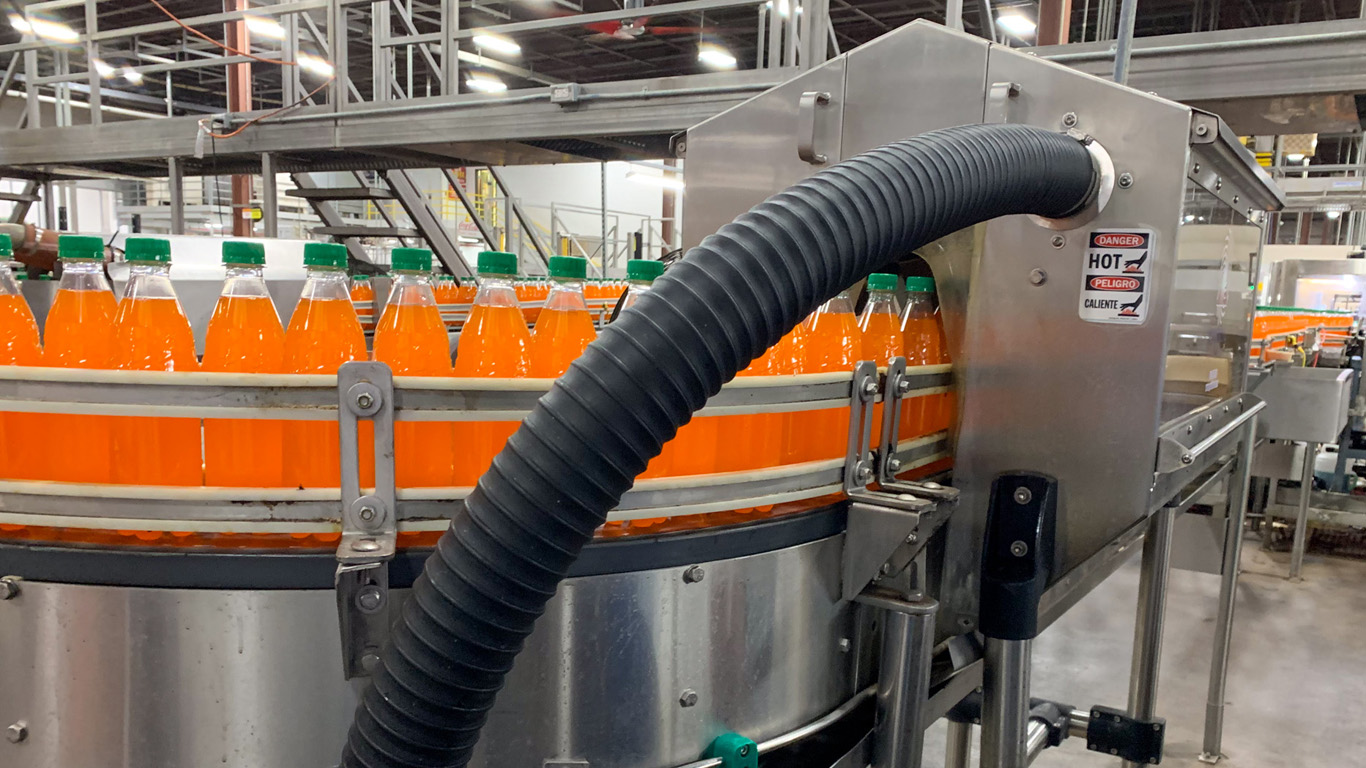

Envases para alimentos y bebidas: secado higiénico de la superficie antes de las operaciones de sellado o etiquetado.
Cortinas de aire industriales: separación de zonas para la contención de calor, frío, polvo o humos.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchilla de aire acondicionado |
Tamaño de la sección transversal | 65 mm de ancho × 150 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (individual), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ51 / Φ60 / Φ63 |
Tamaño del filo de la cuchilla de aire | 0,3 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 3000 mm |
Sellado de extremo | Junta de silicona (en ambos extremos) |
Rosca de entrada (lateral/inferior) | M8 |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
Mecanizado de precisión CNC de extrusiones de aleación de aluminio: perfiles de álabes, conductos internos y puertos de entrada.
Longitudes personalizadas desde 50 mm hasta 3000 mm, con verificación dimensional completa antes del envío.
Posición de entrada (extremo/lateral/inferior), diámetro de la tubería y separación del borde especificados según los requisitos del cliente.
Se admite la producción OEM y ODM: proporcione planos, muestras o describa su aplicación.
Cada unidad se somete a pruebas de presión y se calibra la separación de los bordes según la tolerancia especificada antes del envío.
Se ofrece asistencia técnica para el diseño de sistemas de cuchillas múltiples, la adaptación del soplador y soluciones de montaje.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire QXY AC | Cuchilla de aire estándar |
Tamaño corporal (sección transversal) | 65 × 150 mm tamaño mediano | Perfil pequeño fijo |
Gama de brechas en los bordes | Ajustable de 0,3 a 4,0 mm | Rango fijo o limitado |
Posiciones de entrada | Extremo / Lateral (M8) / Inferior (M8) | Fin solamente |
Compatibilidad de la tubería de entrada | Φ51 / Φ60 / Φ63 | Tamaño único típico |
Rango de longitud | 50 – 3000 mm personalizado | Solo tallas estándar |
Distribución de la presión | Gran plenum, estable sobre aspas largas. | Caída de presión en tramos largos |
Caza de focas | Junta de silicona de alta temperatura | junta de goma estándar |
Contacto y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. fabrica cuchillas de aire de aluminio, acero inoxidable y PVC. También vendemos todos los repuestos. Nuestros productos son ideales para secar, limpiar y eliminar agua. Se utilizan en fábricas de electrónica, alimentos, metalurgia y otros sectores. Ofrecemos servicios OEM y ODM. Podemos modificar la longitud, las entradas de aire, las holgurasy la superficie para que se adapten perfectamente a su máquina.
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Envíenos sus planos o los detalles de su aplicación; diseñaremos una solución a su medida.
Puntos clave de venta del producto
Sección transversal de tamaño mediano de 65 mm de ancho × 150 mm de alto: mayor volumen de aire para una presión estable en longitudes de álabes más largas.
Amplia separación de borde ajustable: 0,3 – 4,0 mm — permite desde el secado de precisión hasta la formación de cortinas de aire de gran volumen en una sola unidad.
Tres posiciones de entrada: Extremo (Φ51/60/63), Lateral (M8), Inferior (M8) — se adapta a prácticamente cualquier diseño de máquina.
Longitud personalizada desde 50 mm hasta 3000 mm, diseñada según las especificaciones de su línea de producción.
Suministro directo de fábrica con soporte OEM/ODM: cada unidad se calibra antes del envío.
Estructura del producto y principio de funcionamiento
Cuerpo extruido de aleación de aluminio única: geometría interna mecanizada con precisión para minimizar la resistencia al flujo.
La cámara de distribución ampliada (65 × 150 mm) almacena un volumen de aire suficiente para mantener una presión constante en las palas largas.
El conducto interno cónico acelera suavemente el flujo de aire desde el plenum hasta la ranura de cuchilla, maximizando la velocidad de salida.
Ranura de salida ajustable mecanizada con precisión: 0,3 – 4,0 mm, ajustable mediante tornillos de borde sin necesidad de desmontaje.
Juntas de silicona para los extremos: resistentes a la temperatura y a los productos químicos para entornos de proceso exigentes.
Escenarios de aplicación
La cuchilla de aire AC es una solución versátil de tamaño mediano que se utiliza en una amplia gama de aplicaciones de secado industrial y cortinas de aire:
Líneas de procesamiento de paneles planos y vidrio: eliminación del agua superficial antes de la inspección o el recubrimiento.
Secado de chapas y flejes metálicos: soplado continuo en línea después de baños de decapado, enjuague o enfriamiento.
Líneas de lavado y enjuague de placas de circuito impreso: secado de precisión de las placas tras ciclos de limpieza química.
Estaciones de secado de componentes automotrices: secado superficial después del lavado o tratamiento de fosfatado.
Envases para alimentos y bebidas: secado higiénico de la superficie antes de las operaciones de sellado o etiquetado.
Cortinas de aire industriales: separación de zonas para la contención de calor, frío, polvo o humos.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchilla de aire acondicionado |
Tamaño de la sección transversal | 65 mm de ancho × 150 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (individual), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ51 / Φ60 / Φ63 |
Tamaño del filo de la cuchilla de aire | 0,3 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 3000 mm |
Sellado de extremo | Junta de silicona (en ambos extremos) |
Rosca de entrada (lateral/inferior) | M8 |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
Mecanizado de precisión CNC de extrusiones de aleación de aluminio: perfiles de álabes, conductos internos y puertos de entrada.
Longitudes personalizadas desde 50 mm hasta 3000 mm, con verificación dimensional completa antes del envío.
Posición de entrada (extremo/lateral/inferior), diámetro de la tubería y separación del borde especificados según los requisitos del cliente.
Se admite la producción OEM y ODM: proporcione planos, muestras o describa su aplicación.
Cada unidad se somete a pruebas de presión y se calibra la separación de los bordes según la tolerancia especificada antes del envío.
Se ofrece asistencia técnica para el diseño de sistemas de cuchillas múltiples, la adaptación del soplador y soluciones de montaje.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire QXY AC | Cuchilla de aire estándar |
Tamaño corporal (sección transversal) | 65 × 150 mm tamaño mediano | Perfil pequeño fijo |
Gama de brechas en los bordes | Ajustable de 0,3 a 4,0 mm | Rango fijo o limitado |
Posiciones de entrada | Extremo / Lateral (M8) / Inferior (M8) | Fin solamente |
Compatibilidad de la tubería de entrada | Φ51 / Φ60 / Φ63 | Tamaño único típico |
Rango de longitud | 50 – 3000 mm personalizado | Solo tallas estándar |
Distribución de la presión | Gran plenum, estable sobre aspas largas. | Caída de presión en tramos largos |
Caza de focas | Junta de silicona de alta temperatura | junta de goma estándar |
Contacto y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. fabrica cuchillas de aire de aluminio, acero inoxidable y PVC. También vendemos todos los repuestos. Nuestros productos son ideales para secar, limpiar y eliminar agua. Se utilizan en fábricas de electrónica, alimentos, metalurgia y otros sectores. Ofrecemos servicios OEM y ODM. Podemos modificar la longitud, las entradas de aire, las holgurasy la superficie para que se adapten perfectamente a su máquina.
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Envíenos sus planos o los detalles de su aplicación; diseñaremos una solución a su medida.
