La cuchilla de aire de aleación de aluminio de la serie AB de QXY Machinery está diseñada para proporcionar un flujo de aire uniforme y de alta velocidad en aplicaciones industriales exigentes de secado y limpieza. Gracias a su perfil de cuchilla ensanchado y reforzado, y a su diseño de doble placa de flujo interna, esta cuchilla de aire ofrece un flujo de aire uniforme y uniforme con mínima resistencia, lo que la convierte en la solución ideal para máquinas de recubrimiento, líneas de procesamiento de fibras , pulverización textil y mucho más. Su longitud es totalmente personalizable, desde 500 mm hasta 4600 mm, y tanto la posición de la entrada como el ancho del espacio entre los bordes son ajustables in situ.
La cuchilla de aire de aleación de aluminio de la serie AB de QXY Machinery está diseñada para proporcionar un flujo de aire uniforme y de alta velocidad en aplicaciones industriales exigentes de secado y limpieza. Gracias a su perfil de cuchilla ensanchado y reforzado, y a su diseño de doble placa de flujo interna, esta cuchilla de aire ofrece un flujo de aire uniforme y uniforme con mínima resistencia, lo que la convierte en la solución ideal para máquinas de recubrimiento, líneas de procesamiento de fibras , pulverización textil y mucho más. Su longitud es totalmente personalizable, desde 500 mm hasta 4600 mm, y tanto la posición de la entrada como el ancho del espacio entre los bordes son ajustables in situ.
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. se especializa en soluciones para el manejo de fluidos y sistemas de corte por aire industriales, incluyendo sistemas de corte por aire de aleación de aluminio, acero inoxidable y PVC, así como una amplia gama de accesorios. Nuestros productos están diseñados para el secado, la eliminación de polvo, el soplado de agua y el aislamiento mediante cortinas de aire en diversos sectores industriales.
Ofrecemos soluciones de cuchillas de aire totalmente personalizadas, adaptadas a las dimensiones de su equipo, los requisitos de flujo de aire y las condiciones de funcionamiento, incluyendo proyectos OEM y ODM.
Nombre del producto : AB Air Knife — Cuchillo de aire ajustable de aleación de aluminio de alta velocidad
Función principal : Proporciona un potente y uniforme flujo de aire a alta velocidad para un secado rápido, el cepillado de fibras y el procesamiento en líneas de recubrimiento.
Ventaja clave : La construcción de la hoja, más ancha y gruesa, garantiza que el cuchillo mantenga su forma incluso bajo altas temperaturas. La ausencia de piezas internas de desgaste reduce el mantenimiento. Las tapas de los extremos de acero inoxidable SUS304 prolongan la vida útil mucho más allá de la de modelos importados similares.
Cómo está construido:

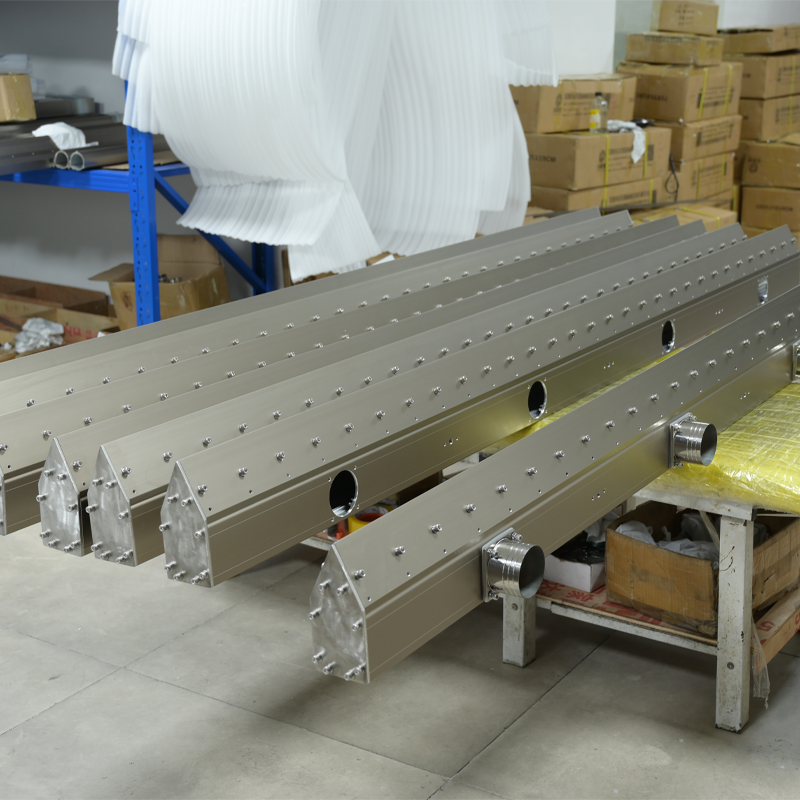

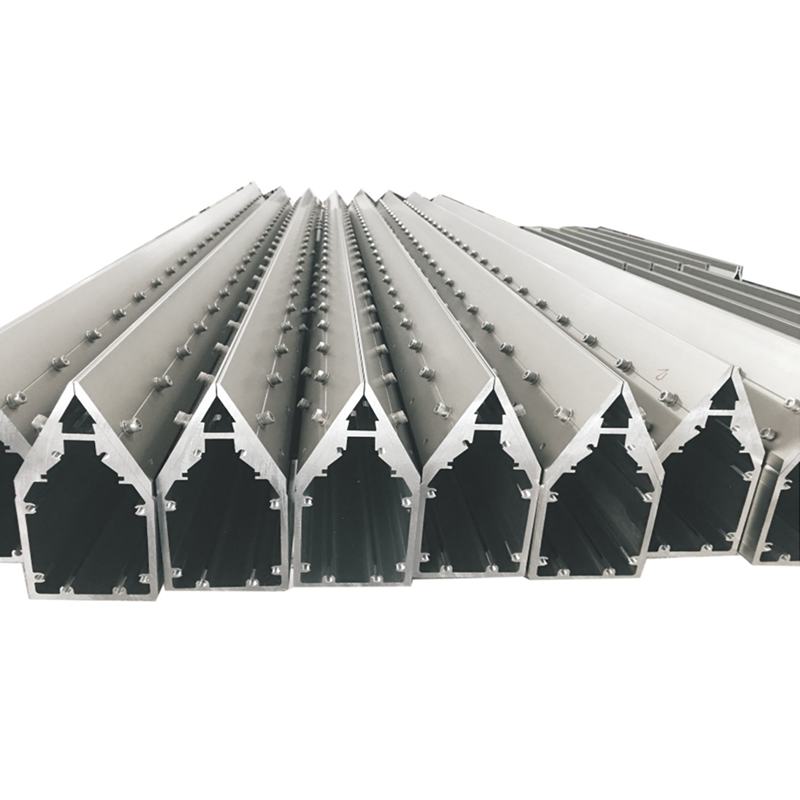

La cuchilla de aire AB es un cuerpo de aleación de aluminio de una sola pieza, mecanizado con precisión. Su conducto de aire interno está optimizado para un flujo suave y de baja resistencia. Los elementos estructurales clave incluyen:
• Entrada de aire circular (entrada lateral o inferior, opciones Φ51 / Φ60 / Φ63 / Φ76)
• Cámara de aire ampliada para la igualación de presión
• Placas divisorias internas de doble capa para una distribución uniforme del flujo de aire.
• Sección de aceleración cónica para maximizar la velocidad de salida
• Salida de ranura estrecha mecanizada con precisión y separación de borde ajustable (0,1–3,0 mm)
• Juntas de silicona en ambos extremos para un sellado hermético.
Separación de filo ajustable : Puede ajustar la separación en obra. Utilice los tornillos del filo de la cuchilla. No es necesario desmontar la cuchilla. La separación varía de 0,1 mm a 3,0 mm. Ajuste la separación según sus necesidades.
Diseño de doble placa de flujo : La cuchilla cuenta con dos placas que detienen el flujo de aire turbio, permitiendo que este se mueva de forma rápida y uniforme. La cortina de aire se mantiene constante a lo largo de toda la cuchilla.
Construcción resistente al calor : La cuchilla es ancha y gruesa. Mantiene su forma incluso a temperaturas muy altas. Esto es ideal para líneas de fibra óptica calientes y líneas de pulverización industrial.
Sin piezas de desgaste interno : El interior del cuchillo es muy liso. No tiene piezas móviles. Esto significa que el cuchillo no se desgasta. Ahorra dinero en reparaciones y se mantiene en funcionamiento.
Tapas de extremo SUS304 : Las tapas de extremo están fabricadas en acero inoxidable 304. Este acero no se oxida. Funciona bien en ambientes húmedos o calurosos. Prolonga considerablemente la vida útil de la cuchilla de aire.
Longitud personalizable: Las longitudes estándar son de 500 mm a 4600 mm. Podemos fabricar otras longitudes si lo solicita. Nos adaptamos a cualquier línea de producción.
La cuchilla de aire de aleación de aluminio AB se utiliza ampliamente en industrias que requieren un flujo de aire constante y de alta velocidad para el tratamiento de superficies o el control climático:
• Máquinas de recubrimiento y líneas de pulverización: cortina de aire uniforme para un recubrimiento homogéneo y un secado rápido.
• Procesamiento de fibras y máquinas textiles: flujo de aire caliente para cepillado de fibras y acabado de telas.
• Líneas de limpieza ultrasónica: eliminación del agua posterior al lavado en componentes de precisión.
• Fabricación de PCB y componentes electrónicos: secado de la placa después de los procesos de lavado o soldadura.
• Procesamiento de láminas y alambres metálicos: secado superficial sobre sustratos de aluminio, acero o cobre.
• Líneas de alimentos y productos farmacéuticos: aplicaciones de secado, esterilización y aislamiento de aire.
• Cortinas de aire industriales generales: separación de zonas para la contención de calor, frío, polvo o humos.
• Hoja más ancha y gruesa: no se deforma con el calor, mayor vida útil.
• Sin piezas de desgaste internas: mantenimiento mínimo, máximo tiempo de actividad.
• Tapas de extremo de acero inoxidable SUS304: durabilidad superior en comparación con los modelos importados.
• Espacio de salida de aire ajustable (0,1–3,0 mm) mediante ajuste de tornillo de borde in situ
• Placas de flujo internas dobles: baja resistencia, flujo de aire uniforme a alta velocidad.
• Múltiples tamaños de entrada: Φ51, Φ60, Φ63, Φ76 — posición lateral o inferior
• Longitud personalizada de 500 a 4600 mm: compatible con proyectos OEM/ODM.
• Juntas de silicona en ambos extremos para un sellado hermético fiable.
Tabla de parámetros:
Artículo | Descripción |
Modelo | Cuchilla de aire AB (Cuchilla de aire de aleación de aluminio) |
Tamaño | 84 mm de ancho × 178 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Lateral, parte inferior |
Tamaño de la entrada de aire | Φ51 Φ60 Φ63 Φ76 |
Tamaño del filo de la cuchilla de aire | 0,1–3,0 mm (ajustable) |
Longitud | 500–4600 mm (Personalizable) |
Caza de focas | Junta de silicona (en ambos extremos) |
Tapas de los extremos | Acero inoxidable SUS304 |
1. Proteja el espacio de aire. Mantenga limpio el aire de entrada. Instale un filtro básico (de 40 micras o más fino) antes de la entrada de aire para evitar la contaminación por partículas. Las partículas grandes pueden rayar la superficie interna del conducto o bloquear parcialmente el espacio de precisión.
2. Evite colisionar con el filo de la cuchilla. El filo de la cuchilla, mecanizado con precisión, es la parte más sensible de esta unidad. Evite cualquier contacto mecánico durante la instalación, el mantenimiento o el transporte. Incluso una deformación mínima puede afectar la uniformidad del flujo de aire.
3. Verifique las condiciones del suministro de aire. Asegúrese de que el suministro de aire esté dentro del rango de presión nominal. Utilice aire seco y limpio para evitar la acumulación de humedad interna o la contaminación del espacio de salida.
4. Distancia de instalación óptima. Para obtener los mejores resultados de secado, coloque la cuchilla de aire a una distancia de 5 a 20 mm de la superficie objetivo. El eje central de la ranura de aire debe apuntar directamente hacia la zona que se va a secar o procesar.
5. Ancho del borde calibrado de fábrica. Cada unidad se calibra en nuestra fábrica con la separación del borde especificada antes del envío. Si se requiere una separación diferente, comuníquese con nuestro equipo técnico; no intente ajustar usted mismo la geometría de la placa divisora interna.
6. Limpieza regular. Inspeccione y limpie periódicamente la rejilla de entrada de aire y la ranura del filo de la cuchilla durante el mantenimiento rutinario de la máquina. La acumulación de polvo o aceite ligero puede reducir el rendimiento del flujo de aire con el tiempo.
Esta cuchilla de aire de aleación de aluminio AB se utiliza ampliamente en máquinas de recubrimiento, líneas de limpieza y cepillado de fibras, sistemas de limpieza ultrasónica, cintas transportadoras de secado de botellas y contenedores, estaciones de secado de componentes de automoción, líneas de lavado de PCB/LCD y sistemas industriales de aislamiento con cortinas de aire.

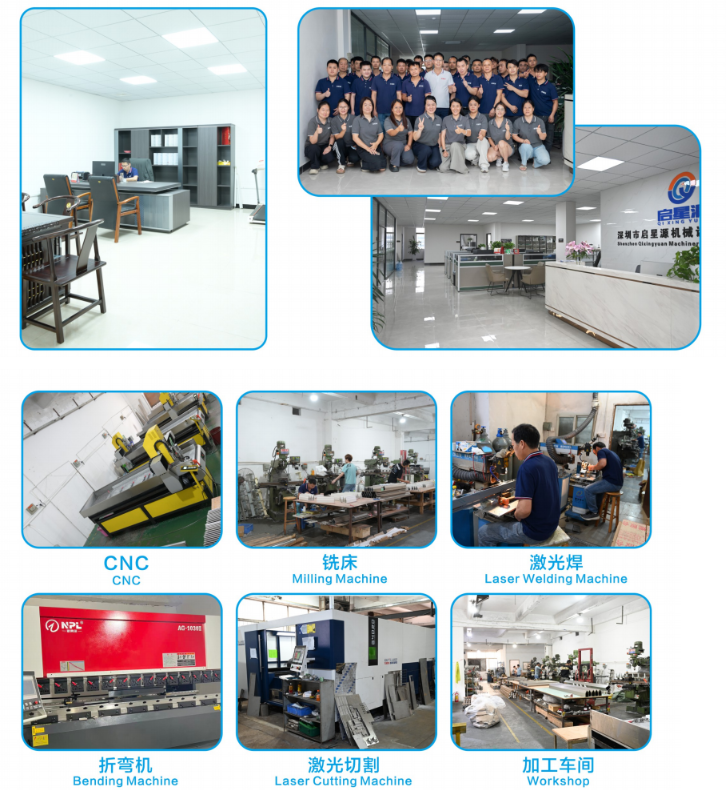

Galería fotográfica de la fábrica
Esta cuchilla de aire de aluminio se utiliza ampliamente en líneas de limpieza de PCB/LCD, máquinas de limpieza ultrasónica, sistemas de secado de botellas, secado de componentes de automoción, líneas de recubrimiento y aplicaciones de aislamiento con cortinas de aire .
