Abertura de borde ajustable ultra amplia: 0,1 – 4,0 mm — el rango más amplio que combina la eliminación de niebla fina de ultra precisión a 0,1 mm con la capacidad de cortina de aire de alta resistencia a 4,0 mm.
Tres configuraciones de entrada en un solo modelo: Extremo (ambos lados), Lateral (rosca M6), Inferior: máxima adaptabilidad de diseño para cualquier orientación de la máquina.
Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — se conecta directamente a la mayoría de las líneas de suministro de aire comprimido estándar sin adaptadores.
Longitud personalizable de fábrica: 50 – 4000 mm — desde compactos secadores puntuales de 50 mm hasta sistemas de secado industrial de gran formato de 4 metros, fabricados y calibrados internamente.
Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: cada unidad se fabrica y verifica en fábrica según sus especificaciones exactas.
Puntos clave de venta del producto
• Abertura de borde ajustable ultra amplia: 0,1 – 4,0 mm: el rango más amplio que combina la eliminación de niebla fina de ultra precisión a 0,1 mm con la capacidad de cortina de aire de alta resistencia a 4,0 mm.
• Tres configuraciones de entrada en un solo modelo: Extremo (ambos lados), Lateral (rosca M6), Inferior: máxima adaptabilidad de diseño para cualquier orientación de la máquina.
• Cuatro diámetros de entrada compatibles: Φ32 / Φ38 / Φ45 / Φ51 — se conecta directamente a la mayoría de las líneas de suministro de aire comprimido estándar sin adaptadores.
• Longitud personalizable de fábrica: 50 – 4000 mm — desde compactos secadores puntuales de 50 mm hasta sistemas de secado industrial de gran formato de 4 metros, fabricados y calibrados internamente.
• Juntas de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo: cada unidad se fabrica y verifica en fábrica según sus especificaciones exactas.

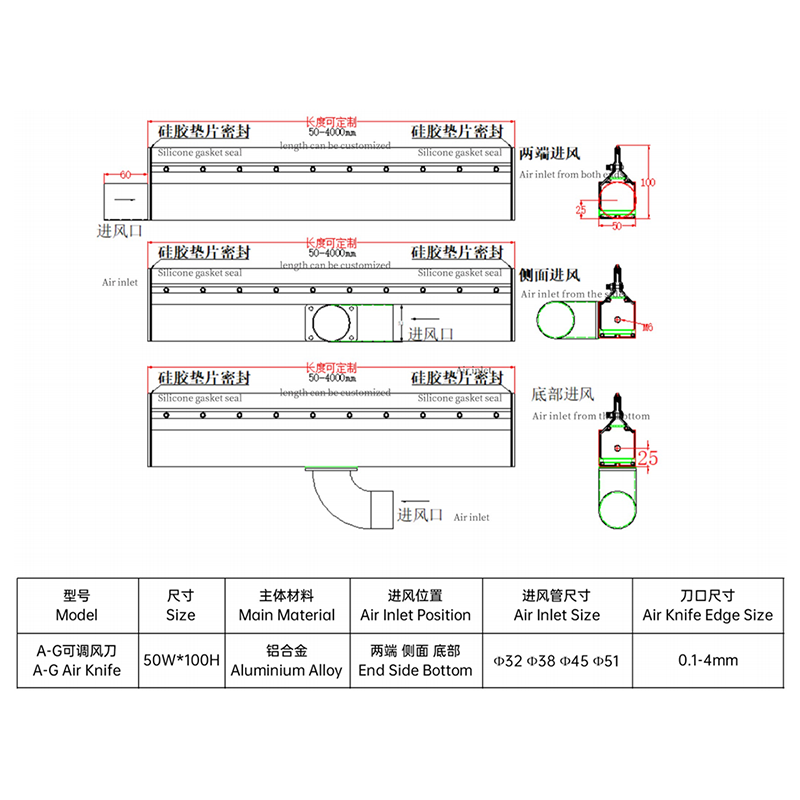

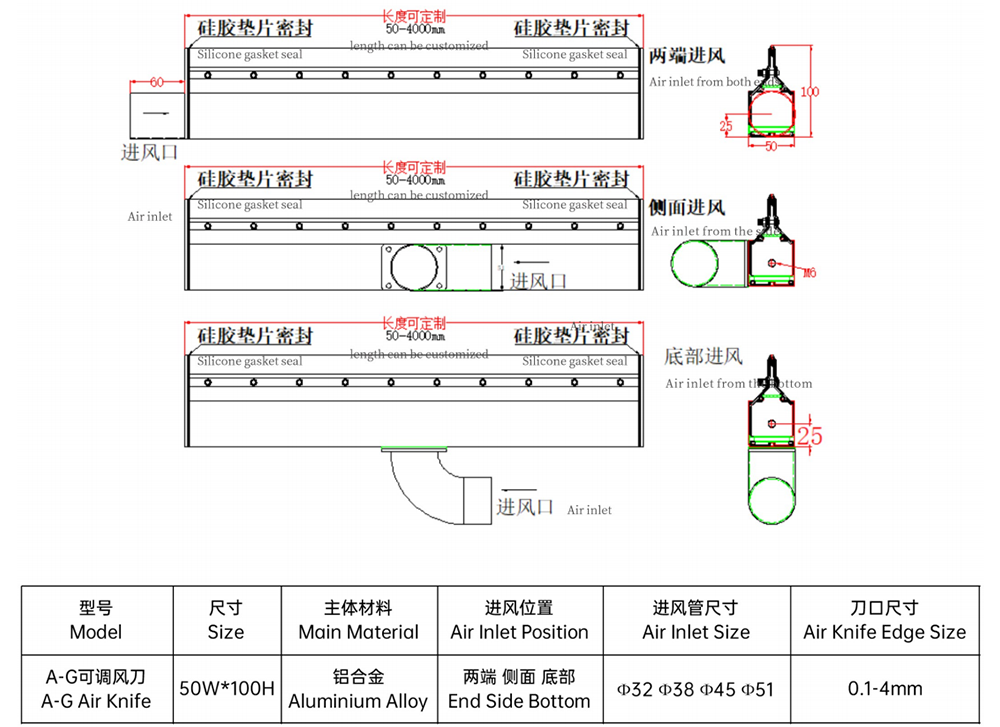

Estructura del producto y principio de funcionamiento
• Cuerpo compacto de extrusión de aleación de aluminio de 50 mm de ancho × 100 mm de alto: lo suficientemente delgado para espacios reducidos, con volumen interno suficiente para una distribución de presión estable.
• Tres opciones de entrada: frontal (ambos lados simultáneamente para una presión equilibrada en tramos largos), lateral (rosca M6 para tuberías laterales) e inferior (para montaje empotrado o en techo), que cubren todas las geometrías de instalación estándar.
• La cámara de distribución interna distribuye uniformemente la presión del aire comprimido desde cualquier entrada utilizada, a lo largo de toda la longitud de la pala, desde 50 mm hasta 4000 mm.
• El conducto de aceleración cónico convierte la presión igualada del plenum en una lámina de aire laminar concentrada y uniforme de alta velocidad en la ranura de salida de precisión.
• La separación de salida es ajustable de forma continua de 0,1 mm a 4,0 mm mediante tornillos de borde: el rango de ajuste más amplio de la gama de aleaciones de aluminio, sin necesidad de desmontaje.
• Las juntas de silicona de alta temperatura en ambos extremos (≤250 °C) mantienen la estanqueidad de las terminaciones de las palas en un amplio rango de temperaturas de proceso.
Escenarios de aplicación
La combinación del AG, con su amplio rango de separación, la mayor cantidad de opciones de entrada y la longitud personalizable más larga, lo convierte en el modelo individual más versátil de la línea de cuchillas de aire de aleación de aluminio:
• Líneas de limpieza de PCB: la separación ajustable y las múltiples opciones de entrada permiten adaptar el AG a prácticamente cualquier configuración de bastidor de línea de lavado existente.
• Secado de superficies: botellas, piezas y materiales en láminas: el rango de 0,1 a 4,0 mm se adapta a diferentes tamaños de producto, tipos de superficie y velocidades de cinta transportadora en la misma estación.
• Eliminación de polvo en paneles, vidrio y superficies ópticas: una separación mínima de 0,1 mm permite un desplazamiento controlado y no dañino de las partículas en sustratos sensibles.
• Líneas de secado de gran formato (hasta 4000 mm): líneas de producción de vidrio, chapa metálica, textiles y películas cubiertas con una sola cuchilla continua sin juntas intermedias.
• Instalaciones de orientación múltiple: la selección de entrada en el extremo, lateral o inferior adapta la cuchilla a los requisitos de montaje superior, lateral, de soplado hacia arriba o de soplado hacia abajo.
• Equipos de proceso calentados: las juntas de silicona con una clasificación de ≤250 °C permiten su integración en hornos de secado, túneles de calor y sistemas de transporte térmico.
Parámetros técnicos
Parámetro | Especificación |
Modelo | Cuchilla de aire AG (cuchilla de aire ajustable AG) |
Tamaño de la sección transversal | 50 mm de ancho × 100 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M6), parte inferior |
Tamaño de la entrada de aire | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada (lateral) | M6 |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• Mecanizado CNC interno completo: cuerpo de la pala de 50 × 100 mm, plenum interno, las tres configuraciones de entrada (extremo/lateral M6/inferior) y ranura de salida producidas y verificadas in situ.
• Longitudes personalizadas desde 50 mm hasta 4000 mm fabricadas bajo pedido —el rango más largo disponible en toda la gama de aleaciones de aluminio— con verificación dimensional y de presión antes del envío.
• La posición de entrada (extremo/lateral/inferior), el diámetro de la tubería (Φ32–Φ51), el ajuste del espacio de aire (0,1–4,0 mm) y el acabado superficial son configurables según las especificaciones del cliente.
• Se admite la fabricación OEM y ODM: se aceptan planos de ingeniería, muestras físicas o descripciones escritas de los requisitos de la aplicación.
• Juntas de silicona de alta temperatura (≤250 °C) instaladas de serie en todas las unidades; sin recargo ni plazos de entrega prolongados para las variantes procesadas en caliente.
• Protocolo de calidad previo al envío: prueba de integridad de presión, calibración de la holgura del borde según la tolerancia especificada, verificación de la rosca del puerto de entrada e informe completo de inspección dimensional.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire QXY AG | Cuchilla de aire estándar |
Ajuste de la separación de aire | Ajustable de 0,1 a 4,0 mm ✓ | Fijo, no ajustable ✗ |
Posiciones de entrada | Extremo (doble) / Lateral (M6) / Parte inferior | Fin solamente |
Opciones de tubería de entrada | Φ32 / Φ38 / Φ45 / Φ51 | Tamaño único típico |
Espacio mínimo en el borde | 0,1 mm — ultraprecisión | 0,5 mm o fijo |
Longitud personalizable | 50–4000 mm de fábrica | Solo tamaños fijos estándar |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Longitud, espacio, entrada, acabado | Sin personalización |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en sistemas industriales de cuchillas de aire, con una línea completa de productos que incluye cuchillas de aire de aleación de aluminio, acero inoxidable y PVC, además de sopladores, herrajes de montaje y accesorios completos para sistemas de secado. Nuestra planta de producción está equipada con centros de mecanizado CNC de precisión y opera bajo estrictos controles de calidad en proceso, lo que garantiza que cada cuchilla de aire, desde la geometría interna de su plenum y la calibración de la ranura de salida hasta el roscado del puerto de entrada y la instalación del sello final, se fabrique y verifique según las especificaciones antes de salir de fábrica.
Contamos con una amplia experiencia brindando soporte a clientes OEM y ODM en los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico y manufactura en general a nivel mundial. Ya sea que se requiera una cuchilla de reemplazo directo o un sistema de secado para líneas de producción con múltiples cuchillas diseñado a medida, nuestro equipo de ingeniería trabaja a partir de sus planos, muestras o descripciones de la aplicación para ofrecer una solución que se integre y funcione exactamente como se requiere.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
