Las baldosas cerámicas suelen tener restos de agua después de lavarlas, pulirlas, cortarlas, perfilarlas o limpiarlas superficialmente. Esta agua puede estar en la superficie, los bordes y la parte inferior, donde entra en contacto con objetos. Al principio, la baldosa puede parecer seca. Sin embargo, pueden quedar pequeñas gotas de agua en la parte esmaltada, el borde o la textura. Estas pequeñas gotas pueden causar problemas antes de que la baldosa sea inspeccionada, codificada, apilada, envuelta o embalada.
La espátula de aire QXY es una herramienta que ayuda a secar las baldosas. Proyecta una capa de aire sobre la baldosa para eliminar el agua mientras se desplaza por la cinta transportadora. Esto es más eficaz que limpiar la baldosa con un paño o aplicar aire con una boquilla. La espátula de aire cubre la baldosa, elimina el agua de manera más uniforme y funciona bien con las demás máquinas de la línea de producción. No buscamos secar la baldosa, sino simplemente eliminar el exceso de agua de la superficie. De esta forma, el siguiente paso del proceso se puede realizar sin marcas de agua, con menos humedad en el embalaje y resultados más uniformes.
Esta información está dirigida a quienes fabrican baldosas, a quienes ensamblan las máquinas y a los equipos que las reparan. Necesitan un método para secar las baldosas después de lavarlas, pulirlas o limpiarlas. QXY Machinery fabrica una cuchilla de aire que se adapta al tamaño de la baldosa y a la velocidad de la línea de producción. Pueden ajustar la longitud de la cuchilla, la dirección del flujo de aire, el ángulo de incidencia y el material para que funcione de forma óptima con las baldosas.
La producción de baldosas cerámicas presenta zonas donde el agua o el líquido de limpieza pueden permanecer en la superficie. Tras el pulido, el lavado, el lijado, el escuadrado, la limpieza relacionada con el esmaltado o el enjuague final, el agua puede acumularse en la textura superficial, en los bordes de las baldosas, en las ranuras y a lo largo del lateral de la baldosa cerámica. Las losas de gran formato y las baldosas texturizadas son más sensibles porque el recorrido del agua es mayor y la superficie de la baldosa puede no drenar de manera uniforme.
Si la baldosa cerámica entra en inspección o embalaje estando aún húmeda, el problema puede persistir. Pueden aparecer manchas de agua después de que esta se evapore. La humedad puede transferirse a los separadores, cajas, etiquetas o película protectora utilizados en la baldosa. Los bordes húmedos también pueden afectar la limpieza del apilamiento. Además, dificultan la manipulación automática de la baldosa. En las líneas de alta velocidad, la estación de secado tiene una distancia corta para eliminar la mayor parte del agua libre de la baldosa antes de que llegue al siguiente proceso.
Aquí es donde un sistema de secado con cuchilla de aire funciona bien. Una cuchilla de aire instalada no toca la baldosa cerámica, por lo que no raya el esmalte ni la superficie pulida de la misma. La cortina de aire, generada por la cuchilla de aire, recorre todo el ancho de la baldosa. Empuja el agua en una dirección controlada, generalmente hacia el borde posterior, el desagüe lateral o el área de recolección de la baldosa.

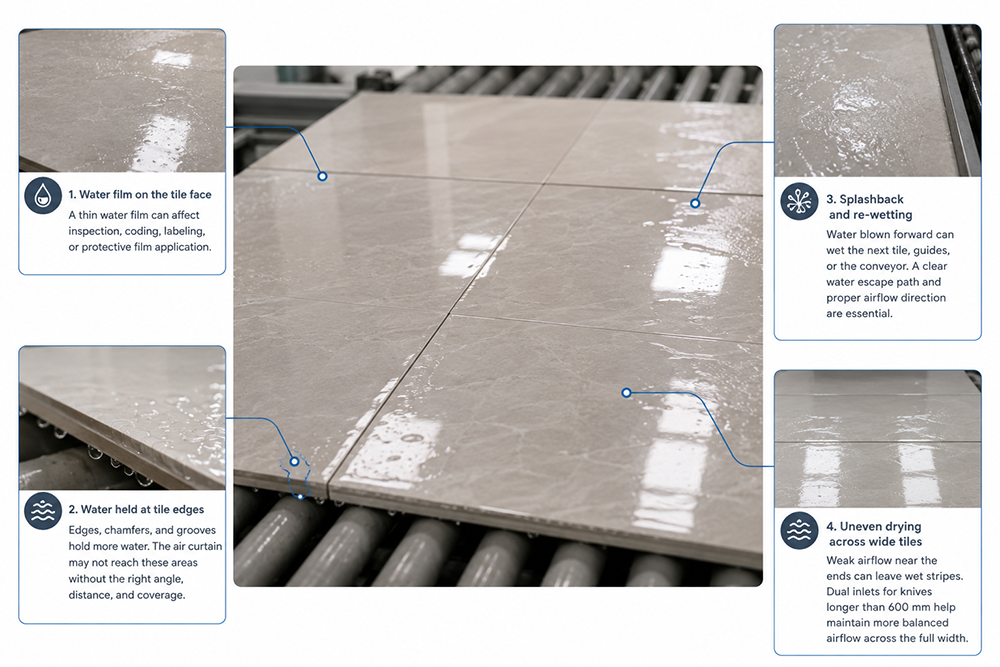

Una fina capa de agua en la superficie superior puede ser difícil de ver con la iluminación de fábrica. Aun así, puede afectar la inspección con cámara, la revisión manual del aspecto, la codificación, el etiquetado o la aplicación de la película protectora. Si el agua se acumula de forma irregular, la baldosa puede presentar marcas localizadas tras la evaporación.
Los bordes, chaflanes y ranuras suelen retener más agua que la superficie plana. Una cuchilla de aire superior puede limpiar la superficie principal, pero dejar gotas en el borde. Esto suele ocurrir cuando el ángulo del aire es demasiado vertical, la cuchilla está demasiado lejos de la baldosa o la cortina de aire no cubre todo el ancho de la baldosa.
Si el agua se proyecta hacia adelante, hacia la siguiente baldosa, hacia un riel guía o contra el bastidor de la cinta transportadora, la baldosa puede volver a mojarse tras pasar por la boquilla de aire. La estación de secado necesita una vía de escape de agua despejada. La dirección del flujo de aire, el drenaje lateral y la disposición de la cinta transportadora son tan importantes como la presión del aire.
Para baldosas y losas grandes, un flujo de aire débil cerca de los extremos de la cuchilla de aire puede dejar franjas húmedas. Los datos de referencia de QXY recomiendan entradas dobles para cuchillas de aire de más de 600 mm para mantener un flujo de aire más equilibrado. El secado a todo lo ancho debe planificarse en función del tamaño real de la baldosa, no solo del ancho de la cinta transportadora.
Una estación de secado de baldosas cerámicas generalmente comienza con una cuchilla de aire de aleación de aluminio accionada por soplador, ya que las líneas de baldosas requieren una cobertura de aire amplia y continua. La cuchilla de aire se monta sobre la cinta transportadora y se inclina en la dirección del movimiento de las baldosas. Para muchas aplicaciones de secado, la guía de referencia QXY utiliza una distancia de trabajo de aproximadamente 20-50 mm y un ángulo de impacto de aproximadamente 15-45 grados con respecto a la superficie del producto. El ajuste final debe probarse en la superficie real de la baldosa, la velocidad de la línea y la carga de agua.
Para formatos de baldosas anchas, la cuchilla de aire debe ser más larga que el ancho máximo de la baldosa para que la cortina de aire cubra ambos bordes. Si la superficie de la baldosa tiene mucha humedad, se puede utilizar una configuración de dos etapas: la primera cuchilla de aire elimina el agua en su mayor parte, y la segunda elimina la película de agua restante o las gotas de los bordes. También se pueden añadir cuchillas de aire laterales cuando el problema principal es el agua adherida al borde de la baldosa.
La longitud de la cuchilla de aire no es el factor determinante. El ancho de la ranura, la capacidad del ventilador, la cantidad de entradas, la rigidez del soporte, el ajuste de altura, la trayectoria de drenaje y el ajuste del ángulo influyen en el resultado del secado. QXY ofrece cuchillas de aire estándar y personalizadas para diferentes anchos de baldosa, estructuras de máquinas y espacios de instalación.
Requisito de línea | Dirección de la solución QXY |
Secado estándar de superficies de baldosas cerámicas | Cuchilla de aire de aleación de aluminio con flujo de aire de alto volumen accionado por soplador. Adecuada para zonas industriales secas y secado continuo en cintas transportadoras. |
Baldosa o losa de gran formato | Longitud de la cuchilla de aire personalizada según el ancho de la baldosa. Considere la posibilidad de instalar dos entradas de aire para cuchillas de más de 600 mm y verifique la cobertura de los bordes más allá de los laterales de la baldosa. |
Agua de borde después de lavar o cortar | Agregue cuchillas de aire laterales o incline la cuchilla de aire principal para que el agua se aleje del borde y se dirija hacia un desagüe. camino. |
Superficie de baldosa texturizada o irregular | Utilice una distancia de trabajo más corta, un ancho de ranura adecuado y un soplado gradual cuando el agua permanezca dentro de patrones poco profundos. |
Área de limpieza húmeda o corrosiva | Considere la opción de utilizar una cuchilla de aire de acero inoxidable si el lavado a presión, la exposición a productos químicos o el riesgo de corrosión son mayores que en una línea seca estándar. |
Reforma con espacio limitado | Utilice soportes compactos, montaje con ángulo ajustable y verifique el recorrido del ventilador/conducto antes de confirmar el tamaño final del cuerpo de la cuchilla de aire. |
Para la mayoría de las líneas de baldosas cerámicas, la primera opción es una cuchilla de aire estándar de aleación de aluminio, ya que ofrece un buen equilibrio entre peso, coste y rendimiento de secado. Las cuchillas de aire de aleación de aluminio de QXY son aptas para el secado y soplado industrial general, con longitudes estándar de 150, 300, 450, 600, 800 y 1000 mm, y longitudes personalizadas de hasta 6 m. El ancho de la ranura se suele ajustar en fábrica según el proceso, con rangos de secado industrial comunes de entre 0,5 y 2 mm.
Un video del secado de baldosas cerámicas es valioso porque permite al comprador observar el movimiento real del agua. En este caso, no basta con que el aire impacte la baldosa. El video debe mostrar adónde va el agua después del secado, si el borde de la baldosa queda más limpio y si la superficie está lista para el siguiente proceso.
En la página de la solución del sitio web, el video debe ubicarse cerca de la parte superior, antes de la sección de configuración técnica. Debe ir acompañado de un breve título y tres puntos clave: el producto es una baldosa cerámica, el proceso consiste en la eliminación del agua superficial después del lavado o acabado, y la cuchilla de aire se utiliza para preparar la baldosa para su inspección, manipulación o embalaje.
● Muestre la baldosa que entra en el área de la cuchilla de aire con agua superficial visible.
● Muestra cómo la cortina de aire empuja el agua en una dirección controlada.
● Muestre la superficie y los bordes de la baldosa después del secado con aire, sin afirmar que está perfectamente seca a menos que la prueba lo demuestre.
● Si es posible, añada una imagen de cerca del ángulo de la cuchilla de aire y del soporte de montaje.
Este estilo hace que el video sea útil para ingenieros y personal de compras. Los ingenieros buscan la lógica de instalación y el comportamiento de secado. Los compradores buscan la certeza de que el equipo ha sido probado en un producto real similar a la baldosa.
Si la cuchilla de aire es más corta que la baldosa o solo coincide con el ancho exacto, puede quedar agua en ambos bordes. Para baldosas que se mueven ligeramente en la cinta transportadora, deje un margen de cobertura suficiente. Las baldosas anchas pueden requerir una cuchilla más larga o varias cuchillas de aire, según el espacio disponible en el bastidor.
Una corriente de aire vertical puede fragmentar el agua en gotas sin dirigirla hacia una salida limpia. Para el secado de baldosas, la cortina de aire suele estar inclinada en la dirección de avance para que arrastre el agua hacia el borde posterior. Si se dispone de drenaje lateral, un flujo de aire dirigido lateralmente también puede ser útil.
La guía de referencia QXY suele utilizar un rango de distancia de trabajo práctico de 20 a 50 mm. Si la boquilla de aire está demasiado lejos, la cortina de aire pierde efectividad antes de alcanzar la baldosa. Si está demasiado cerca, puede provocar salpicaduras o dificultar el control de las variaciones de altura.
La cuchilla de aire elimina el agua de la baldosa, pero la máquina aún necesita gestionarla. Se deben considerar bandejas de drenaje, protecciones laterales, aberturas en la cinta transportadora y protectores contra salpicaduras. De lo contrario, el agua puede rebotar sobre la baldosa o mojar los sensores y marcos cercanos.
Una cuchilla de aire accionada por soplador no funciona como una boquilla de aire comprimido. Utiliza un alto volumen de aire a menor presión. Los datos de referencia QXY para sistemas accionados por soplador suelen indicar una presión de 2 a 6 psi en la entrada de la cuchilla. El soplador, el conducto y la ranura de la cuchilla de aire deben estar perfectamente sincronizados para evitar un flujo de aire débil, un secado irregular o un consumo innecesario de energía.
Para recomendar la cuchilla de aire adecuada para el secado de baldosas cerámicas, QXY suele necesitar información práctica sobre la línea de productos, en lugar de solo el nombre del producto.
● Rango de tamaños de baldosas, incluyendo ancho, largo y grosor máximos.
● Tipo de superficie de la baldosa: brillante, mate, texturizada, pulida, rugosa o ranurada.
● Velocidad de la línea y separación entre baldosas en la cinta transportadora.
● Procedencia del agua: lavado, pulido, corte, afilado de bordes, enjuague o limpieza.
● Resultado previsto: reducir el agua superficial, eliminar las gotas de los bordes, preparar la zona para la inspección o prepararla para el envasado.
● Espacio disponible para la instalación encima, debajo y al lado de la cinta transportadora.
● Disponibilidad de soplador o suministro de aire comprimido, si lo hubiera.
● Fotos o vídeo de la zona de baldosas mojadas y del sistema de drenaje.
Con esta información, QXY puede sugerir la longitud de la cuchilla de aire, la configuración de la entrada, el ángulo de montaje, el material, el tamaño del soplador y si es más adecuado el secado en una o dos etapas.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es un fabricante con sede en Shenzhen especializado en soluciones de secado por aire comprimido, eliminación de polvo, soplado de agua y limpieza de superficies. La empresa integra I+D, diseño, producción y ventas, y cuenta con más de 10 años de experiencia en productos y sistemas de secado por aire comprimido.
Para el secado de baldosas cerámicas y otros proyectos de soplado de superficies industriales, QXY ofrece cuchillas de aire de aleación de aluminio, acero inoxidable, PVC, aleación de titanio, tipo tornado, neumáticas y sistemas de cuchillas de aire personalizados. Entre las opciones de producto se incluyen longitudes personalizadas de hasta 6 m, ancho de ranura preestablecido de fábrica, configuraciones de entrada simple o doble, soportes de montaje ajustables y asesoramiento sobre el diseño específico para cada aplicación.
P: ¿Cuál es la mejor escobilla de aire para el secado de baldosas cerámicas?
A: Para la mayoría de las estaciones de secado de baldosas cerámicas, una cuchilla de aire de aleación de aluminio accionada por soplador es una opción práctica. Proporciona una amplia cobertura de aire para el secado continuo en cinta transportadora. Se puede considerar el acero inoxidable si el área de secado requiere lavado frecuente o está expuesta a productos químicos.
P: ¿Dónde se debe instalar la cuchilla de aire en una línea de azulejos?
A: Generalmente se instala después del lavado, pulido, corte, afilado de bordes o enjuague final, antes de la inspección, apilamiento, aplicación de película, etiquetado o empaquetado. La mejor ubicación depende de dónde se acumula el agua y por dónde puede drenar de forma segura.
P: ¿Puede una espátula de aire secar completamente las baldosas cerámicas?
A: La cuchilla de aire se utiliza principalmente para eliminar el agua superficial y las gotas. En muchas líneas de producción, esto es suficiente antes de la inspección o el envasado. Si el proceso requiere una eliminación profunda de la humedad o un secado con calor, la cuchilla de aire podría necesitar trabajar junto con otros equipos de secado.
P: ¿Qué distancia de trabajo se recomienda?
A: La guía de referencia QXY suele utilizar un rango práctico de 20 a 50 mm. La distancia final debe comprobarse teniendo en cuenta la altura real de la baldosa, la estabilidad de la cinta transportadora, la carga de agua y el resultado de secado requerido.
P: ¿Influye el ancho de la baldosa en la selección de la cuchilla de aire?
R: Sí. La boquilla de aire debe cubrir todo el ancho de la baldosa, dejando espacio para el movimiento de la misma. Las baldosas o losas anchas pueden requerir una boquilla de aire más larga, entradas dobles o varias boquillas para mantener un flujo de aire equilibrado en toda la superficie.
P: ¿Por qué las baldosas siguen teniendo los bordes húmedos después del secado con aire comprimido?
A: Las causas comunes incluyen una cobertura insuficiente de los bordes, un ángulo incorrecto, una distancia de trabajo excesiva, un flujo de aire débil en los extremos de las cuchillas o un drenaje deficiente. Puede ser necesario utilizar cuchillas de aire laterales o ajustar el ángulo cuando el agua en los bordes sea el principal problema.
P: ¿Puede QXY personalizar un sistema de cuchilla de aire para el secado de baldosas?
R: Sí. QXY puede personalizar la longitud de la cuchilla de aire, el ancho de la ranura, la cantidad de entradas, el material, el diseño del soporte, la disposición angular y la compatibilidad del soplador según el tamaño de la baldosa, la velocidad de la línea y las condiciones de instalación.
