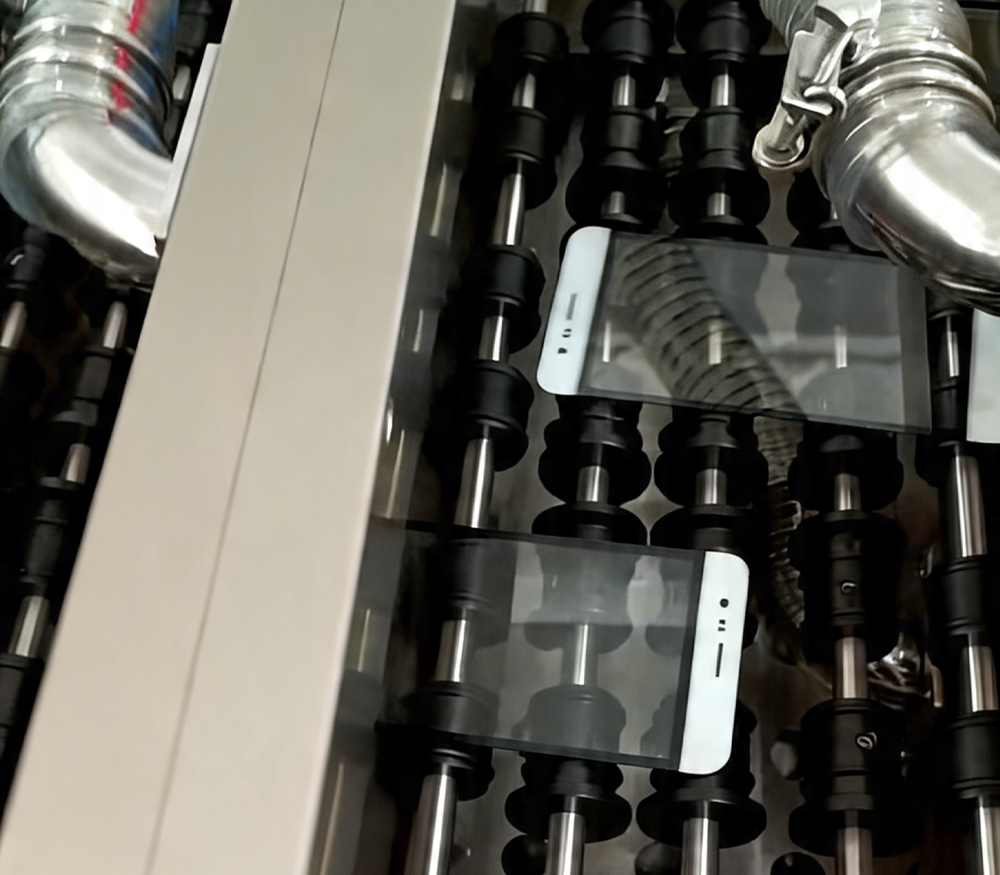

Muchos equipos de producción dan por sentado que, una vez instalada la cuchilla de aire , el vidrio debería salir de la línea completamente seco y transparente. Sin embargo, el secado con cuchilla de aire no se trata solo de soplar aire. Se trata de eliminar la película de agua antes de que esta se rompa, se evapore y deje residuos visibles.
Por eso, pueden aparecer manchas de agua incluso cuando el ventilador está en funcionamiento y la lámina parece casi seca. Si el agua restante se seca en su lugar, los minerales disueltos, los residuos de detergente o cualquier otro residuo del proceso pueden quedar adheridos al cristal. En láminas transparentes y pantallas LCD, incluso una pequeña diferencia es fácilmente perceptible.
El artículo de QXY sobre el cristal LCD lo afirma claramente: las marcas de agua aparecen si el flujo de aire es demasiado lento, irregular o si la distancia al cristal es excesiva. También recomienda usar agua limpia para el enjuague final y ajustar la separación y el ángulo de montaje para evitar la formación de marcas de agua.
Las manchas de agua en el vidrio generalmente no se deben a un solo factor. Son el resultado de una combinación de la composición química del líquido, la calidad del flujo de aire, la configuración de la máquina y la velocidad de la línea de producción.
● La velocidad del aire es demasiado baja para desplazar completamente la película de agua fuera de la superficie antes de que se seque en el lugar.
● El flujo de aire es desigual a lo largo de la cuchilla, por lo que una zona se seca completamente mientras que otra deja bandas o manchas.
● La cuchilla de aire está montada demasiado lejos del cristal, por lo que la lámina de aire pierde fuerza antes de llegar a la superficie.
● El ángulo de la cuchilla es incorrecto, por lo que el agua se desplaza en lugar de ser barrida del panel.
● La velocidad de la línea es demasiado alta para la energía de secado real en la superficie.
● El agua del enjuague final deja residuos minerales o químicos tras la evaporación.
● El vidrio ya contiene película de detergente, partículas o contaminación previa a la zona de secado.
Las referencias técnicas sobre el lavado de vidrio respaldan esta opinión. El documento de Vitro sobre la resolución de problemas en el vidrio enumera la mala alineación de la cuchilla de aire, las gotas de agua en la superficie, los residuos y las fuentes de contaminación como factores comunes que contribuyen a las marcas de agua seca y los defectos puntuales. En la práctica, esto significa que la zona de secado y la zona de lavado deben revisarse conjuntamente.

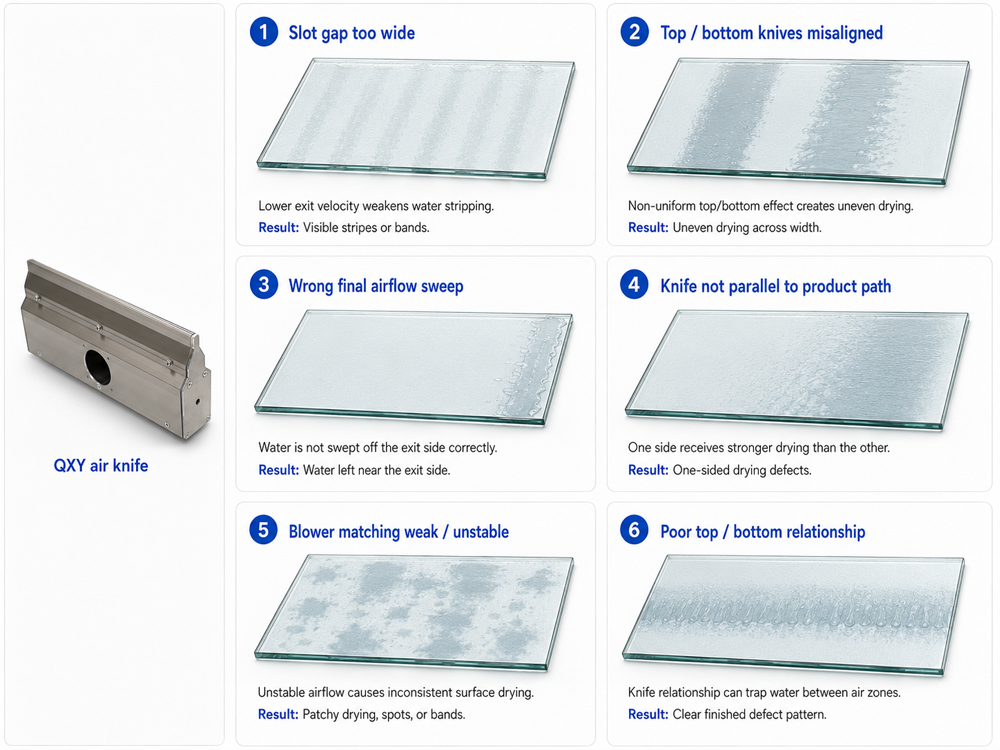

Incluso cuando el agua de enjuague es de buena calidad, los errores de configuración en la etapa de secado con chorro de aire pueden generar defectos visibles. Los materiales transparentes facilitan la detección de estos problemas, ya que cualquier variación en el patrón de secado se manifiesta como una raya, una banda o una mancha.
● La abertura de la ranura es demasiado ancha, lo que reduce la velocidad de salida y debilita la acción de arrastre sobre la película de agua.
● Las cuchillas superior e inferior no están alineadas correctamente en los sistemas de doble cara.
● Las cuchillas superior e inferior no están colocadas de manera que el último flujo de aire expulse el agua correctamente por el lado de salida.
● La cuchilla de aire no es paralela a la trayectoria del producto, por lo que un lado recibe un flujo de aire más fuerte que el otro.
● La sincronización del ventilador es débil o inestable, lo que provoca un secado superficial inconsistente a alta velocidad.
Las directrices de QXY para el vidrio también señalan que la relación entre las cuchillas superior e inferior es crucial en el vidrio plano. Las cuchillas deben ser paralelas y la secuencia final del flujo de aire debe ayudar a expulsar el agua del vidrio en lugar de atraparla entre las zonas de aire. Este detalle es fácil de pasar por alto, pero suele quedar claramente reflejado en el patrón de defectos final.
No todas las manchas de agua son un defecto del flujo de aire. Algunas son defectos químicos. Si el enjuague final contiene minerales disueltos o productos químicos del proceso, la cuchilla de aire puede eliminar la mayor parte del agua, pero aun así dejar una fina película residual una vez que se evapore la última humedad.
La contaminación superficial también puede deberse a la presencia de detergente, polvo que se deposita sobre la sábana húmeda o residuos ya presentes antes de la zona de secado. En sábanas transparentes, estos residuos pueden dar la impresión de un problema de secado, incluso cuando el problema real se originó antes.
Por eso, al solucionar problemas en el proceso, conviene distinguir entre tres posibilidades: agua residual, residuos y contaminación añadida después de que comience el secado. Aunque el síntoma visual pueda parecer similar, la solución es diferente.
La forma más rápida de solucionar las manchas de agua en el cristal es comprobar el proceso en un orden fijo en lugar de cambiar varios ajustes a la vez.
● Compruebe si las marcas son realmente manchas minerales, residuos del proceso o estrías de flujo de aire. Su apariencia suele indicar cuál es la causa más probable.
● Verifique primero la calidad del enjuague final. Si el agua deja residuos, incluso un flujo de aire perfecto podría no lograr una superficie impecable.
● Mida la distancia entre el cuchillo y el cristal y confirme el ángulo de montaje. QXY señala que una distancia excesiva y un ángulo incorrecto son causas comunes de marcas de agua.
● Compruebe la uniformidad de la separación entre ranuras a lo largo de toda la longitud de la cuchilla. QXY recomienda una separación de 0,5 a 1,5 mm para aplicaciones de vidrio LCD y advierte que una separación irregular crea zonas húmedas.
● Compare la velocidad de la línea con el resultado real del secado. Si aparecen manchas solo a velocidad de producción, es probable que la superficie no esté recibiendo suficiente impacto útil.
● Inspeccione el cuerpo de la cuchilla de aire, la estabilidad del soplador, el estado del filtro y cualquier fuente de polvo que pueda volver a depositarse sobre la sábana húmeda.
Este orden es importante porque ayuda a diferenciar los problemas químicos de los problemas de flujo de aire. Si el enjuague final es incorrecto, una mejor alineación de las cuchillas puede mejorar el síntoma, pero no eliminar la causa raíz. Si el agua está limpia, pero el patrón de rayas sigue la geometría de la máquina, lo más probable es que el problema esté en la configuración.
QXY Machinery utiliza cuchillas de aire en las líneas de impresión de pantallas LCD y vidrio plano, ya que el proceso requiere un secado sin contacto en superficies amplias y delicadas. Las especificaciones del producto destacan las cuchillas de gran formato, la separación uniforme entre ranuras y el flujo de aire homogéneo a lo largo de toda la longitud.
Para pantallas LCD de vidrio, QXY recomienda una separación de entre 0,5 y 1,5 mm, secado por ambas caras para cada superficie y un control preciso de la distancia y el ángulo. La empresa también señala que el acero inoxidable ayuda a reducir el riesgo de contaminación en aplicaciones de vidrio sensibles, ya que se mantiene más limpio y no desprende partículas de óxido ni corrosión sobre la superficie.
Para los clientes que presentan defectos de marcas de agua, QXY puede revisar la longitud de la cuchilla, la separación, la coincidencia del soplador, la distancia, el ángulo y la selección del material de forma conjunta. Esto suele ser más eficaz que modificar una variable de forma aislada.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) es una empresa de alta tecnología que integra I+D, diseño, producción y ventas, especializada en soluciones de secado, eliminación de polvo y soplado de agua para aplicaciones industriales. Con más de 10 años de experiencia en el campo de las cuchillas de aire, QXY Machinery ha desarrollado una sólida base técnica y un completo sistema interno de I+D.
Los sistemas de cuchillas de aire de QXY Machinery se utilizan en la fabricación de pantallas LCD y de panel plano para el secado de sustratos de vidrio ITO, la eliminación de partículas entre procesos y la eliminación de estática. Las cuchillas de aire de acero inoxidable están disponibles en los formatos de longitud completa necesarios para las líneas de sustrato de sexta generación y superiores, con acabados superficiales compatibles con salas blancas y configuraciones de entrada adecuadas para sistemas de soplado con filtro HEPA.
QXY Machinery opera un sistema de producción integral respaldado por un amplio suministro de materia prima y una estricta gestión de calidad. Su capacidad de procesamiento estable y su experiencia técnica profesional garantizan productos confiables, soporte técnico preciso y un servicio posventa eficiente.
P: ¿Por qué el vidrio sigue mostrando manchas después del secado con cuchilla de aire?
R: Porque el problema no siempre reside únicamente en la boquilla de aire. Las manchas pueden deberse a un flujo de aire débil, un mal equilibrio del aire, una distancia excesiva entre la boquilla y el cabezal, una mala calidad del enjuague o residuos que ya quedan en la superficie antes del secado.
P: ¿Puede la mala calidad del agua causar manchas incluso con una potente boquilla de aire comprimido?
R: Sí. Si el enjuague final deja minerales o residuos químicos en la hoja, esos materiales pueden permanecer después de que el agua se evapore, incluso cuando se haya eliminado la mayor parte del líquido.
P: ¿Qué separación entre cuchillas de aire se utiliza habitualmente para el secado de vidrio LCD o láminas transparentes?
A: La referencia LCD de QXY sugiere entre 0,5 y 1,5 mm. El valor exacto depende de la línea, pero la separación debe mantenerse constante a lo largo de toda la longitud de la cuchilla.
P: ¿Por qué la distancia de corte del cuchillo es tan importante al cortar sobre vidrio?
R: Porque una película de agua plana necesita una fuerte cizalladura superficial para desprenderse limpiamente de la lámina. Si la cuchilla está demasiado lejos, el aire pierde fuerza antes de llegar a la superficie.
P: ¿Puede la falta de uniformidad del flujo de aire crear rayas en las láminas transparentes?
R: Sí. Un flujo de aire irregular puede dejar franjas secas y húmedas a lo ancho. En materiales transparentes, estas diferencias suelen ser muy visibles como manchas o vetas.
P: ¿Debo aumentar primero la potencia del soplador si veo manchas de agua?
R: No siempre. Generalmente es mejor verificar primero la calidad del enjuague, la separación, el ángulo, la distancia y la alineación. Un soplador más grande no solucionará por sí solo los residuos o una mala configuración.
P: ¿Qué debo preparar antes de pedir ayuda para corregir defectos en el secado del vidrio?
A: Prepare el ancho de la hoja, el grosor, la velocidad de la línea, la calidad del agua de enjuague, la separación actual de la ranura, la distancia de la cuchilla, el ángulo de montaje, los detalles del soplador y fotos del patrón de manchas real.
