En la búsqueda de una precisión micrométrica en la fabricación de PCB (Placas de Circuito Impreso), la atención suele centrarse en procesos clave como la litografía, la perforación y el recubrimiento. Sin embargo, un paso aparentemente secundario —el secado tras el procesamiento húmedo— se convierte con frecuencia en un obstáculo insalvable que reduce el rendimiento general y aumenta los costes de retrabajo. Las estadísticas muestran que, en la producción de placas multicapa y placas de interconexión de alta densidad (HDI), hasta el 15 % de los defectos superficiales están directa o indirectamente relacionados con un secado inadecuado. Problemas como marcas de agua, puntos blancos y migración de iones causados por películas de agua residuales y trazas de productos químicos no solo afectan al aspecto del producto, sino que también generan riesgos de fiabilidad a largo plazo . A medida que aumenta la precisión de los circuitos, los requisitos para el proceso de secado han evolucionado, pasando del simple secado por soplado a una nueva etapa que exige una limpieza absoluta, cero residuos y ausencia de daños.

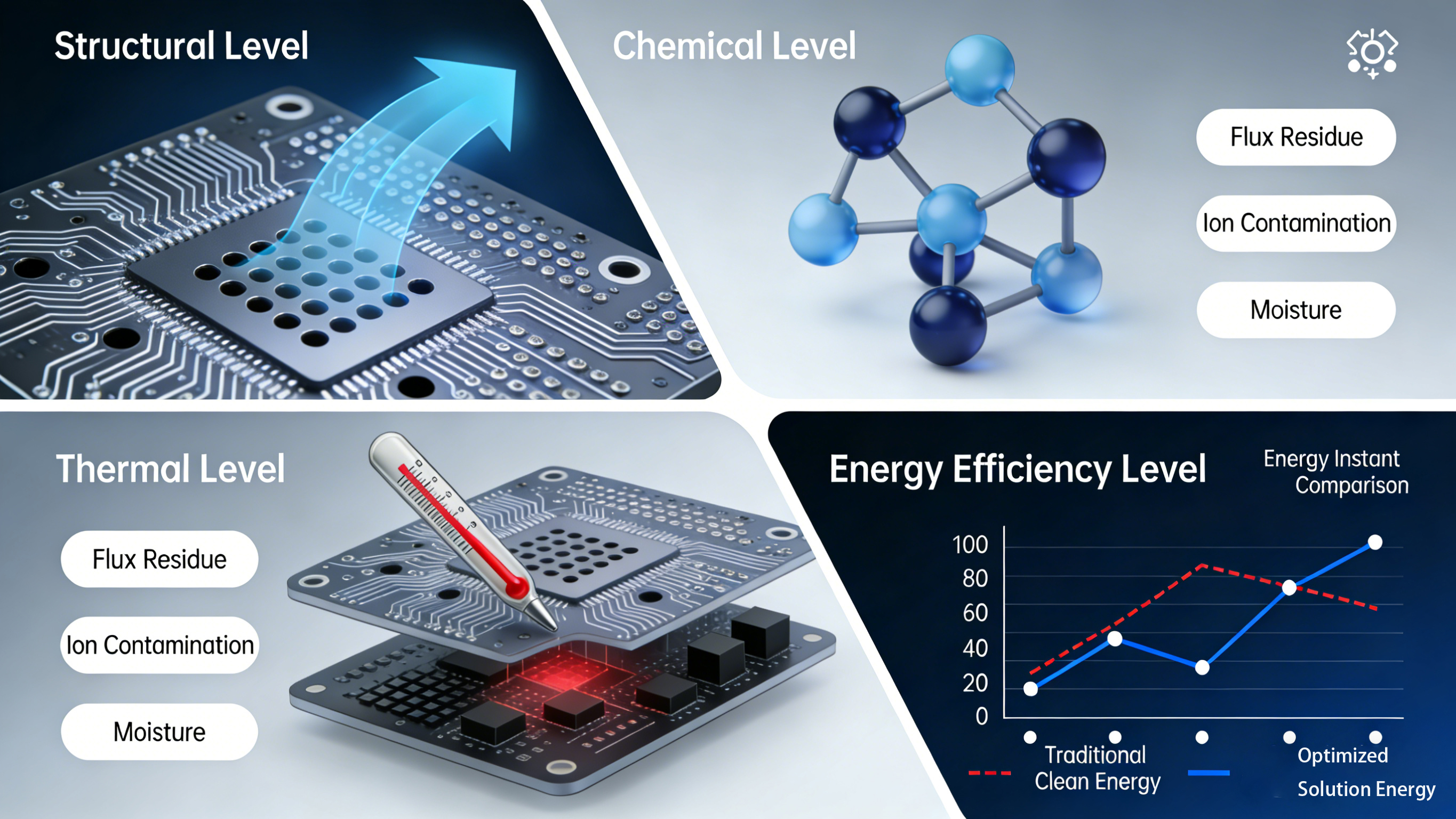

Análisis en profundidad: Los cuatro desafíos principales del secado moderno de placas de circuito impreso
Para resolver un problema, primero hay que comprender su complejidad. Las dificultades del secado moderno de PCB se deben a la interacción de factores físicos y químicos:
1) Desafío físico de las geometrías complejas: Las PCB modernas ya no son superficies planas. Sus finas pistas, vías densas, vías ciegas/enterradas y almohadillas irregulares crean un "terreno complejo" a nivel microscópico. El flujo de aire tradicional forma fácilmente remolinos o zonas muertas en estas áreas, lo que provoca que el líquido quede atrapado por la tensión superficial. Especialmente en microvías con diámetros inferiores a 0,2 mm , las fuerzas capilares retienen firmemente el líquido, lo que dificulta que el aire comprimido penetre eficazmente.
2) El desafío de la hidrofilicidad del material y los residuos químicos: Los sustratos de PCB (por ejemplo, FR-4), las máscaras de soldadura y los diversos recubrimientos metálicos presentan diferentes energías superficiales y ángulos de contacto con el agua, lo que provoca una distribución desigual de la película de agua. Más importante aún, los agentes de grabado ácidos/alcalinos, los micrograbadores, los reveladores y otros productos químicos utilizados en el procesamiento húmedo, si no se eliminan por completo, dejan iones activos que actúan como núcleos para la corrosión electroquímica futura.
3) Sensibilidad térmica que limita el rango de operación: Muchos componentes y sustratos de PCB son extremadamente sensibles a la temperatura . Las temperaturas excesivamente altas del aire pueden provocar deformaciones en la placa, aproximarse a la temperatura de transición vítrea (Tg) de la resina o dañar los componentes montados sensibles a la temperatura . Esto obliga al proceso de secado a buscar una eficiencia extremadamente alta a baja temperatura o a temperatura ambiente .
4) El reto de equilibrar la eficiencia de producción y el consumo energético: El aumento constante de la velocidad de la línea de producción reduce el tiempo disponible para el secado. Si bien incrementar la velocidad del aire o la temperatura puede reducir el tiempo, suele conllevar un aumento exponencial del consumo energético y puede agravar los problemas de uniformidad y daños térmicos mencionados anteriormente. Encontrar el equilibrio óptimo entre la eficacia del secado, el tiempo del ciclo de producción y el coste energético es el mayor desafío al que se enfrentan los ingenieros de producción.
Evolución de los principios técnicos: desde "cualquier aire sirve" hasta "cuchillo de aire de precisión".
Al repasar el desarrollo de la tecnología de secado, desde la evaporación natural ineficiente y el aire comprimido ruidoso hasta los eficientes sistemas de cuchilla de aire centrífuga actuales, la clave ha sido una revolución en la eficiencia . Para revelar claramente esta brecha generacional, comparamos directamente el sistema de cuchilla de aire de Shenzhen Qixingyuan Equipment & Parts Co., Ltd. ( Qixingyuan ) con el soplado de aire comprimido tradicional en varias dimensiones clave:
Tabla comparativa exhaustiva del sistema de cuchilla de aire Qixingyuan frente al soplado tradicional con aire comprimido
Dimensión de comparación | Soplado tradicional con aire comprimido | Sistema de cuchilla de aire Qixingyuan | Resultado de la comparación y ventaja principal |
Eficiencia energética | Muy bajo. Conversión multietapa en compresor de aire (eléctrico → mecánico → presión → cinético), utilización general a menudo por debajo del 20% . | Muy alto. Accionamiento directo por soplador (eléctrico → cinético), la utilización de energía puede superar el 60% . | La cuchilla de aire ahorra entre un 60 % y un 80 % de energía. Para el soplado continuo en un solo punto, el coste anual de electricidad es solo de 1/5 a 1/3 del coste del aire comprimido. |
Ruido de funcionamiento | Muy alto. El ruido de alta frecuencia durante la ventilación a menudo supera los 90 decibelios (dB) , contaminando gravemente el ambiente del taller. | Inferior. El funcionamiento del ventilador es constante, el ruido del sistema se controla normalmente por debajo de 75 dB . | El ruido se redujo entre 15 y 20 dB , mejorando significativamente el entorno laboral y cumpliendo con las normas medioambientales. |
Calidad del flujo de aire | Inestable. Afectado por las fluctuaciones de presión en los oleoductos y propenso a contener petróleo, agua y contaminantes particulados , contaminando el producto. | Extremadamente estable. El flujo de aire es limpio, seco, con presión y caudal controlables con precisión , formando un flujo laminar uniforme. | Proporciona condiciones de secado estables y limpias , elimina la contaminación secundaria y garantiza la uniformidad del producto. |
Eficacia de secado | Normal. Flujo de aire turbulento, propenso a zonas muertas, poco adecuado para microvías y agujeros ciegos , fácil de dejar residuos. | Excelente. El flujo laminar tiene una gran capacidad de penetración , los ángulos se pueden diseñar para lograr el efecto deseado y seca completamente estructuras complejas. | La uniformidad y la exhaustividad del secado mejoraron notablemente , lo que contribuyó directamente a reducir los índices de defectos. |
Costo de compra e instalación | Parece económico (solo tuberías/boquillas), pero depende de un costoso sistema central de compresión de aire (alto costo oculto). | Inversión única, sistema independiente que incluye soplador, cuchilla de aire, accesorios de montaje, el costo inicial es claro. | El sistema de cuchilla de aire tiene un menor costo total de propiedad (TCO). No es necesario ampliar la estación de compresores solo para el secado. |
Costos de mantenimiento y operación | Alto. Requiere mantenimiento regular del compresor, secadores y filtros; los puntos de fuga son difíciles de encontrar; el desperdicio de energía es continuo . | Sencillo. Principalmente se trata de mantener los cojinetes del ventilador, el sistema tiene buenos sellos, no hay fugas continuas y el costo de mantenimiento es bajo. | Gran ventaja en costes operativos a largo plazo. El ahorro energético puede amortizar la inversión en equipos en cuestión de meses o un año . |
Por lo tanto, la modernización va más allá de simplemente cambiar equipos; se trata de transformar la etapa de secado, pasando de ser un "centro de costos persistente" a una "unidad de ganancias controlable". La base de esta transformación es la mentalidad de ingeniería de sistemas que promueve Qixingyuan.
Ingeniería de Sistemas de Qixingyuan: Más que un simple “cuchillo”. En Qixingyuan comprendemos profundamente que un excelente resultado de secado nunca depende de un solo dispositivo, sino de un proyecto de ingeniería de sistemas que funcione de forma sinérgica . Ofrecemos una solución completa, desde la fuente de aire hasta el punto final .

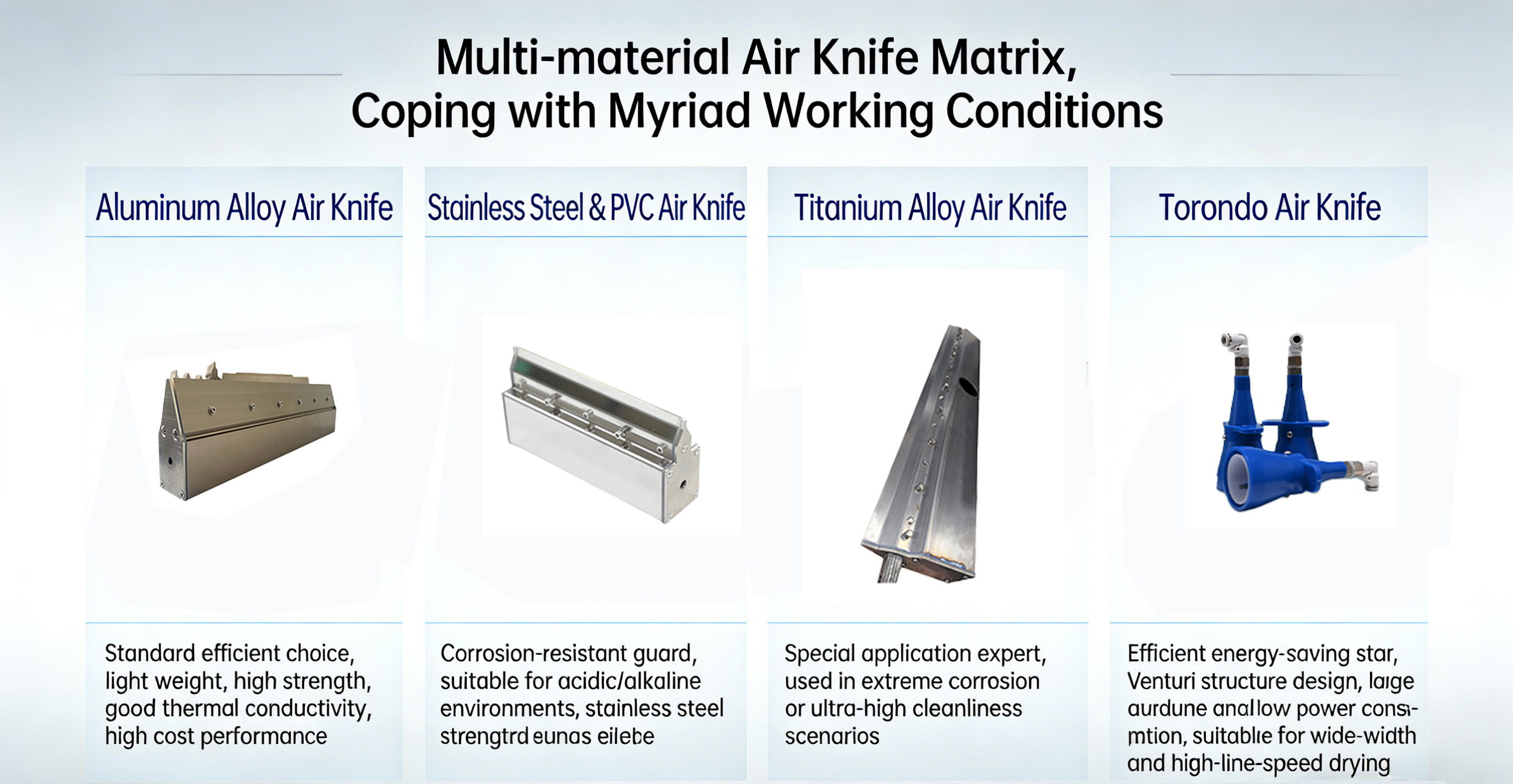

1) El núcleo: Matriz de cuchillas de aire multimaterial para innumerables condiciones de trabajo.
Opción estándar y eficiente: Cuchilla de aire de aleación de aluminio. Ligera, de alta resistencia, con buena conductividad térmica, adecuada para el secado de la mayoría de las soluciones químicas suaves y a base de agua convencionales, ofreciendo la mejor relación costo-rendimiento .
Protectores resistentes a la corrosión: Cuchilla de aire de acero inoxidable y cuchilla de aire de PVC . Para entornos con productos químicos altamente corrosivos como ácidos y álcalis. El acero inoxidable ofrece una resistencia muy alta y una larga vida útil ; el PVC ofrece una excelente inercia química y economía .
Experto en aplicaciones especiales: Cuchilla de aire de aleación de titanio . Para entornos extremadamente corrosivos o aplicaciones que requieren una limpieza ultra alta , como procesos médicos o relacionados con semiconductores de alta gama.
Alta eficiencia y ahorro energético: Tornado Air Knife. Su exclusivo diseño Venturi permite captar más aire ambiente de la misma fuente para lograr un mayor volumen de aire o conseguir el mismo efecto con un menor consumo energético . Ideal para el secado rápido de tablones anchos .
2) El corazón: Sopladores de alta presión y sistemas de vacío de desarrollo propio.
El excelente rendimiento de los cuchillos de aire comprimido es inseparable de un "corazón" estable, potente y limpio .
Los sopladores de alta presión de desarrollo propio de Qixingyuan están optimizados para aplicaciones de soplado industrial continuo y estable, proporcionando una fuente de aire fiable y constante . Nuestros sistemas de vacío pueden funcionar en conjunto con cuchillas de aire en procesos especiales que requieren la combinación de succión y soplado para una eliminación más completa de líquidos.
El cerebro: integración de sistemas personalizados y control inteligente.
Rechazamos las soluciones genéricas . El equipo de ingeniería de Qixingyuan visitará las instalaciones del cliente, medirá las dimensiones de los paneles, analizará las características del líquido residual, calculará la velocidad de la línea y utilizará la simulación CFD (Dinámica de Fluidos Computacional) para modelar el flujo de aire. Esto da como resultado un plan de integración personalizado que abarca el número de aspas de aire, los ángulos de instalación, el espaciado, la selección del soplador y el diseño de las tuberías. La integración con sensores de temperatura y velocidad del viento, junto con el control PLC, permite la monitorización en tiempo real y la retroalimentación en bucle cerrado del proceso de secado.
Conclusión: Elegir Qixingyuan significa elegir la certeza en su proceso de secado.
En el dinámico mundo de la fabricación, confiar el proceso de secado a Qixingyuan significa garantizar la máxima productividad . Ofrecemos no solo productos, sino soluciones integrales basadas en un profundo conocimiento, un rendimiento fiable y comprobado, y un valor a largo plazo que se traduce en una continua reducción de costes y un aumento de la eficiencia. Desde un control preciso del flujo de aire hasta el consumo energético y los rendimientos que determinan la competitividad empresarial , Qixingyuan, con casi una década de experiencia , aspira a ser su socio tecnológico de confianza en el sector del secado .
¿Existe algún cuello de botella en el secado de su línea de producción? ¿Rendimientos fluctuantes? ¿Costos energéticos persistentemente altos? El servicio de Qixingyuan para la "Análisis de la Eficiencia del Secado de la Línea de Producción" ya está disponible. Nuestros ingenieros realizarán una evaluación profesional in situ y le entregarán un informe de diagnóstico con datos cuantificados y propuestas de mejora .
Preguntas frecuentes
P: ¿Cuáles son las ventajas de las cuchillas de aire sobre el soplado con aire comprimido? R: La principal ventaja es su alta eficiencia y ahorro de energía . Las cuchillas de aire se alimentan directamente con sopladores, lo que resulta en un alto aprovechamiento de la energía. El consumo de energía suele ser solo del 20 % al 30 % del del aire comprimido , con menor ruido y un flujo de aire más estable y limpio , evitando la contaminación por aceite o agua en la fuente.
P: ¿Cómo se aseguran de que los pequeños orificios en las placas de circuito impreso estén secos?
A: La clave reside en el diseño de flujo laminar . Nuestras cuchillas de aire generan un flujo de aire concentrado, estratificado y de alto impulso . Combinadas con un diseño de ángulo preciso , pueden penetrar eficazmente en microcanales, eliminando las gotas residuales en lugar de simplemente rozar la superficie.
P: ¿Qué ocurre con los productos químicos corrosivos?
R: Ofrecemos cuchillas de aire fabricadas completamente en acero inoxidable, PVC y otros materiales resistentes a la corrosión , diseñadas específicamente para entornos ácidos/alcalinos agresivos, para garantizar un funcionamiento estable a largo plazo y proteger su línea de producción y sus productos.
P: ¿Es complicado el reacondicionamiento y la instalación?
R: Ofrecemos soluciones modulares y diagnóstico preliminar gratuito . El sistema de cuchilla de aire cuenta con interfaces estándar e instalación flexible , con el objetivo de integrarse en líneas existentes con mínimas modificaciones y tiempo de inactividad .
Resumen: Elegir cuchillas de aire comprimido significa optar por un menor consumo energético, resultados de secado más fiables y una actualización más sencilla . Contáctenos cuando lo desee para una evaluación precisa de su línea de producción .
¿Necesita una solución de cuchilla de aire personalizada? Envíenos los detalles de su aplicación, los requisitos del material o el tipo de fuente de aire. Nuestro equipo de ingeniería le ayudará a seleccionar el modelo adecuado.
