Tras haber trabajado en fábricas de electrónica durante más de una década, he visto demasiadas líneas de producción fallar por elegir la cuchilla de aire incorrecta. Lo que parece un simple paso de secado o limpieza, si no se equipa adecuadamente, puede afectar ligeramente los índices de rendimiento o provocar la paralización completa de toda la línea. Hoy, basándonos en la experiencia práctica, vamos a analizar cómo seleccionar cuchillas de aire para la industria electrónica; en realidad, todo se reduce a dominar tres aspectos clave: el material, el flujo de aire y el ruido .
Figura 1: Principio fundamental de la selección de materiales para cuchillas de aire en líneas de producción de productos electrónicos
Muchos compradores preguntan inmediatamente: "¿Cuál es el mejor?". Esto es un error común. El material para cuchillas de aire es como la ropa de trabajo: se usan trajes antiestáticos en salas blancas y ropa resistente a la corrosión en talleres con ácidos y álcalis. La industria electrónica presenta escenarios complejos, por lo que es fundamental elegir la solución adecuada.
Las cuchillas de aire de aleación de aluminio son la opción más económica para la mayoría de de ensamblaje electrónico y limpieza general. Son ligeras, ofrecen alta precisión de mecanizado y son asequibles. Por ejemplo, para la limpieza de superficies de placas después de líneas SMT o la eliminación de polvo en pantallas LCD, las cuchillas de aluminio son ideales. Sin embargo, tenga en cuenta que si el entorno presenta alta humedad o sustancias ligeramente corrosivas, la vida útil de las cuchillas de aluminio se verá comprometida.
Nota sobre nuestro producto : Las cuchillas de aire de aleación de aluminio de Shenzhen Qixingyuan Machinery Equipment Co., Ltd. ( Qixingyuan ) están especialmente optimizadas para un diseño ligero y una fácil instalación. Un solo operario puede instalarlas en cinco minutos, y ajustar el ángulo no requiere herramientas especiales. Numerosas fábricas de electrónica, tanto pequeñas como medianas, nos han comentado que esto les ahorra un tiempo considerable en la instalación y el mantenimiento.
Las cuchillas de aire de acero inoxidable son el estándar para los procesos húmedos de PCB. Para el secado posterior al revelado o la eliminación de líquidos tras el grabado,el acero inoxidable es la mejor opción. En particular, el acero inoxidable 316, que ofrece mayor resistencia a ácidos y álcalis que el 304. Las pruebas realizadas en el mismo entorno de agente de limpieza ácido demuestran que las cuchillas de aluminio comunes desarrollan corrosión por picaduras en tres meses, mientras que las cuchillas de aire de acero inoxidable 316 permanecen intactas durante dos años.
Nuestra solución : Para entornos exigentes, la serie de cuchillas de aire de acero inoxidable de Qixingyuan controla la precisión de la abertura de salida de aire a ±0,05 mm , lo que garantiza un flujo de aire uniforme. Muchos usuarios que trabajan con placas de circuitos impresos de alta densidad de capas informan que, tras cambiar a este tipo de cuchilla, los problemas de manchas de agua se han reducido significativamente.
Materiales especiales como la aleación de titanio y el PVC satisfacen necesidades específicas:
Las cuchillas de aire de aleación de titanio son caras, pero ofrecen una resistencia extrema a la corrosión, lo que las hace adecuadas para procesos que involucran ácidos y álcalis fuertes, como en la de semiconductoresde FPC de alta precisión .
Las cuchillas de aire de PVC se caracterizan por su ligereza y resistencia química, lo que las hace adecuadas para estaciones de limpieza sin contacto para placas de circuitos flexibles.
El flujo de aire es el segundo punto clave y el más incomprendido. Mucha gente busca ciegamente un alto flujo de aire, lo que resulta en ruido excesivo, un consumo de energía desorbitado y no necesariamente mejores resultados.
Primero, calcule las necesidades reales. El flujo de aire depende del tamaño de la pieza, la velocidad de la cinta transportadora y el tipo de líquido que se necesita secar . En resumen, cuanto mayor sea la pieza, mayor la velocidad de la línea y mayor la viscosidad del líquido, mayor será el flujo de aire requerido.

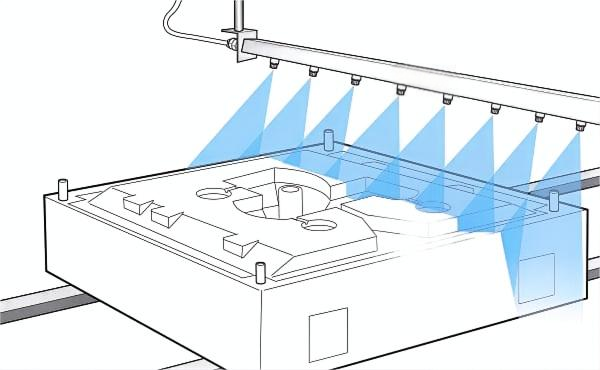

Cuidado con el "caudal de aire falsamente elevado". Algunos fabricantes anuncian caudales de aire altos, pero en realidad sacrifican la uniformidad del flujo. Un caudal de aire realmente útil es estable y uniforme en todo el ancho de la salida . Una comprobación sencilla: coloque una hoja de papel A4 delante de la cuchilla de aire, mueva la hoja y observe si la presión del aire es constante en todas las posiciones.
Comparación de casos reales de clientes: Pérdidas y ganancias directas derivadas de las diferencias en la selección. En una ocasión, analizamos un caso práctico del sector compartido públicamente en línea (fuente: una publicación técnica en un foro de fabricación de productos electrónicos). Un fabricante de módulos electrónicos para automóviles tuvo los siguientes problemas con su proceso de secado posterior a la limpieza:
Solución original : Se utilizó un conjunto de cuchillas de aire viejas de diferentes marcas que prometían un alto flujo de aire, pero que en realidad lo tenían.
Resultado : El secado incompleto provocó soldaduras frías , con una tasa de defectos mensual de hasta el 1,8 % . Mientras tanto, debido a la excesiva necesidad de flujo de aire, el compresor de aire funcionó continuamente bajo alta carga, con costos anuales estimados de energía para esa estación que superan los 50 000 RMB .
Solución optimizada : Se sustituyeron por cuchillas de aire especializadas con velocidad de viento uniforme, que se ajustan con precisión a la velocidad de la línea y a la presión regulada.
Resultado : La tasa de defectos se redujo a menos del 0,5 % , lo que supuso una disminución de las pérdidas de cientos de miles de RMB anuales. Simultáneamente, el consumo de energía se redujo en aproximadamente un 30 % , lo que generó un ahorro de más de 15 000 RMB en costes anuales de electricidad.
Este caso demuestra claramente que la selección correcta del flujo de aire no se trata solo de comprar equipos; es una optimización sistemática de los costos de calidad y los costos operativos .

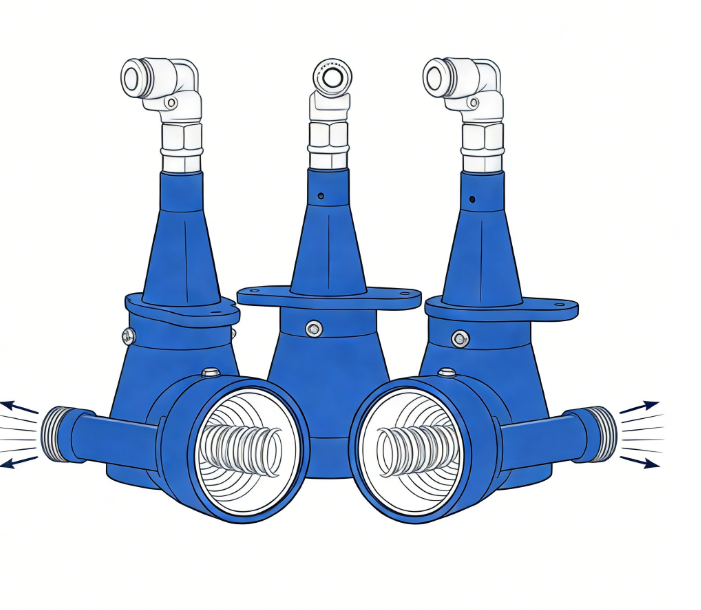

Para aplicaciones que requieren alta uniformidad : la cuchilla de aire Tornado de Qixingyuan utiliza una estructura de cavidad especial para rotar y acelerar el flujo de aire, aumentando el flujo efectivo en aproximadamente un 20 % con la misma potencia, a la vez que mejora la uniformidad. Es especialmente adecuada para el secado con agua de alta dificultad en placas de circuito impreso o para el secado intensivo de componentes de precisión.
Además, tenga en cuenta los consejos para ahorrar energía. Las cuchillas de aire son uno de los principales consumidores de electricidad en la línea de producción. Al seleccionarlas, céntrese en la eficiencia neumática : la cantidad de flujo de aire efectivo que se genera por kilovatio-hora de electricidad. Un buen diseño puede ahorrar más del 30 % en electricidad.
Los problemas de ruido suelen pasarse por alto, pero tienen graves consecuencias. Trabajar durante largos periodos en entornos con niveles de ruido superiores a 85 decibelios no solo daña la audición de los trabajadores, sino que también provoca fatiga y una disminución de la productividad.
El ruido de la cuchilla de aire proviene principalmente de tres fuentes: silbido del flujo de aire, resonancia del ventilador e instalación suelta .
Existen varios métodos prácticos para controlar el ruido: elegir diseños de salidas que reduzcan el ruido, como los de tipo venturi; añadir recintos fonoabsorbentes en las líneas de producción cerradas; realizar inspecciones y mantenimiento mensuales regulares.
Nuestra solución para la reducción de ruido : En la serie de accesorios para cuchillas de aire de Qixingyuan , ofrecemos acoplamientos de desconexión rápida y silenciadores profesionales para cuchillas de aire . Estos silenciadores utilizan materiales fonoabsorbentes multicapa y una estructura especializada para suprimir eficazmente la turbulencia del flujo de aire, reduciendo el ruido de funcionamiento de la cuchilla de aire entre un 20 % y un 30 %, lo que ayuda a las líneas de producción a cumplir con las normas de ruido en el lugar de trabajo.
Un último recordatorio: las cuchillas de aire comprimido deben considerarse dentro del sistema completo de suministro de aire . Muchas personas se centran únicamente en el cabezal de la cuchilla, descuidando el sistema de suministro, lo que reduce considerablemente los resultados.
La fuente de aire debe estar limpia . Las fábricas de electrónica suelen utilizar aire comprimido, pero gran parte de él no está suficientemente filtrado. El aceite, la grasa y la humedad pueden obstruir las aberturas de la cuchilla de aire. Se recomienda instalar un filtro de tres etapas (para eliminar aceite, agua y polvo) antes de la cuchilla de aire. No es costoso, pero puede duplicar, como mínimo, la vida útil de la cuchilla de aire.
Los tubos no deben ser demasiado delgados . Comprar una cuchilla de aire de alto rendimiento y usar tubos de suministro muy delgados es como poner gasolina de 92 octanos en un coche deportivo: no rendirá. El diámetro del tubo debe coincidir como mínimo con el puerto de entrada de la cuchilla de aire; si la distancia es grande, debe ensancharse adecuadamente.
Considere la integración de la automatización . Con la aparición de líneas de producción más inteligentes, las cuchillas de aire también necesitan comunicarse. Elija modelos compatibles con control PLC o interfaces IO-Link para una fácil integración en sistemas MES. Algunos modelos de gama alta también pueden monitorear la presión y la temperatura del aire en tiempo real, lo que permite el mantenimiento predictivo.
En cuanto a la integración de sistemas : Qixingyuan se ha especializado en este campo desde 2015 , ofreciendo una solución integral que abarca desde el cuerpo de la cuchilla de aire hasta sopladores de alta presión y sistemas de vacío. No solo vendemos equipos; también ofrecemos diseño de sistemas personalizados , seleccionando la combinación más adecuada según la configuración de su línea de producción y los requisitos de su proceso.
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. es una empresa integrada especializada en la investigación y el desarrollo, la fabricación y la venta de sistemas de cuchillas de aire , sopladores, sistemas de vacío y sus accesorios.
Desde que se centró en el sector de las cuchillas de aire en 2015, la empresa ha establecido un sistema de producción integral que abarca desde el diseño y el procesamiento hasta las pruebas, la instalación y la puesta en marcha. La gama de productos incluye cuchillas de aire fabricadas con diversos materiales, como aleación de aluminio, acero inoxidable, aleación de titanio y PVC , que ofrecen alta velocidad del aire, bajo consumo energético y flujo de aire uniforme. Se utilizan ampliamente en industrias como la de PCB, LCD, optoelectrónica, recubrimientos, alimentación y embalaje .
En las etapas de procesamiento húmedo de PCB , las cuchillas de aire de Qixingyuan eliminan eficazmente las películas de agua y los líquidos residuales tras la limpieza, previenen las manchas de agua y mejoran la velocidad de secado y el rendimiento. Combinadas con los sopladores de alta presión y los sistemas de vacío desarrollados por la propia empresa, permiten soluciones de suministro de aire más estables y energéticamente eficientes.
P: ¿Cómo determino qué material necesita la cuchilla de aire para mi línea de producción? R: El método más sencillo es analizar el entorno de la línea de producción. Si solo se utiliza para la eliminación de polvo y el secado habituales, la aleación de aluminio es suficiente. Si entra en contacto con agentes de limpieza o soluciones químicas, se recomienda el acero inoxidable . Considere la aleación de titanio únicamente para entornos altamente corrosivos.
P: ¿Un mayor flujo de aire siempre mejora la eficacia del secado ? R: No necesariamente. La clave reside en la uniformidad y la precisión del flujo de aire. A veces, una cuchilla de aire con un flujo medio pero buena uniformidad funciona mejor que una con un flujo alto pero distribución irregular.
P: ¿Se pueden usar cuchillas de aire de PVC en líneas de producción electrónica? R: Sí, pero con limitaciones. El PVC es adecuado para entornos sin contacto, de baja carga y sin altas temperaturas , como la limpieza ligera de placas de circuitos flexibles . Sin embargo, no es resistente al calor y no se recomienda su uso por encima de 70 °C .
P: ¿A qué debo prestar atención al instalar cuchillas de aire? R: Hay tres puntos principales: asegurar una fuente de aire limpia (añadir filtros), que las tuberías coincidan (el diámetro no debe ser menor que el del puerto de entrada) y fijarlas firmemente (para evitar ruidos por vibración).
P: ¿Puede Qixingyuan ofrecer soluciones personalizadas? R: Sí, podemos. Ofrecemos soluciones personalizadas de longitud de cuchilla de aire, ángulo de instalación y configuración del sistema según la velocidad de su línea de producción, el tamaño de la pieza, los requisitos de secado y otros parámetros. Puede obtener asistencia a través de la página de Contacto en nuestro sitio web oficial.
En resumen : elegir una cuchilla de aire es como elegir gafas graduadas: la clave está en que te queden bien. Ten en cuenta el entorno para el material, busca uniformidad en el flujo de aire, controla el ruido y asegúrate de que el sistema funcione correctamente. Comprender estos cuatro puntos te ayudará a evitar la mayoría de los errores de selección.
Esperamos que esta guía les sea útil. Si tienen preguntas más específicas, visiten nuestro sitio web para consultar casos prácticos o contacten directamente con nuestros ingenieros. En el sector manufacturero, aprendamos unos de otros y avancemos juntos.
¿Necesita una solución de cuchilla de aire personalizada? Envíenos los detalles de su aplicación, los requisitos del material o el tipo de fuente de aire. Nuestro equipo de ingeniería le ayudará a seleccionar el modelo adecuado.
