Cuerpo de aleación de aluminio de baja altura (50 mm de ancho × 77 mm de alto), diseñado para equipos donde el espacio vertical es limitado pero se requiere una lámina de aire ajustable y resistente.
Espacio de aire ajustable: 0,2 – 4,0 mm. La salida se puede regular para pasar de una limpieza superficial controlada a un secado y soplado más intensos sin necesidad de cambiar la carcasa.

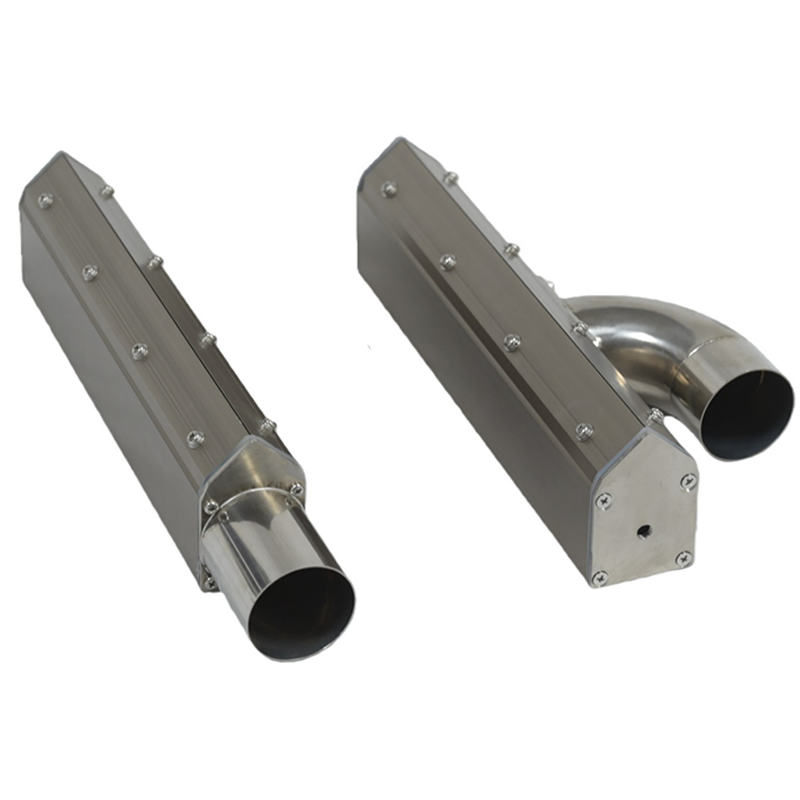

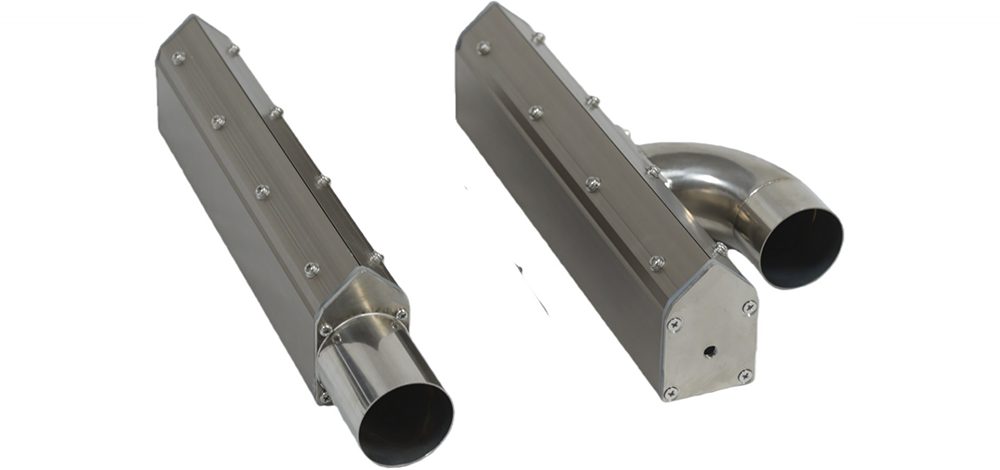

Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que el modelo BH se adapte a bastidores compactos con diferentes direcciones de tubería.
Opciones de entrada de Φ38 / Φ45 / Φ51: adecuadas para sistemas de flujo de aire compactos y medianos donde el tamaño de la tubería debe coincidir con la disposición de la máquina.
Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Puntos clave de venta del producto
• Cuerpo de aleación de aluminio de baja altura (50 mm de ancho × 77 mm de alto): diseñado para equipos donde el espacio vertical es limitado, pero aún se requiere una lámina de aire ajustable y resistente.
• Espacio de aire ajustable: 0,2 – 4,0 mm. La salida se puede ajustar para pasar de una limpieza superficial controlada a un secado y soplado más intensos sin necesidad de cambiar la carcasa.
• Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que el modelo BH se adapte a bastidores compactos con diferentes direcciones de tubería.
• Opciones de entrada de Φ38 / Φ45 / Φ51: adecuadas para sistemas de flujo de aire compactos y medianos donde el tamaño de la tubería debe coincidir con la disposición de la máquina.
• Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Estructura del producto y principio de funcionamiento
• La extrusión de aleación de aluminio de 50 mm de ancho × 77 mm de alto mantiene una altura reducida al tiempo que conserva una cámara interna para la distribución del flujo de aire a lo largo de las aspas.

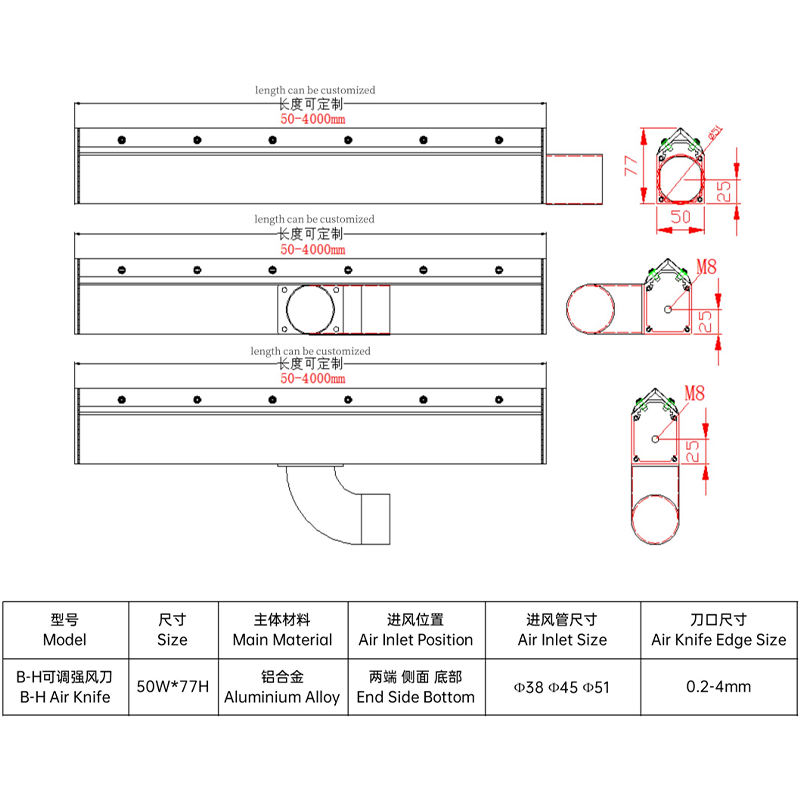

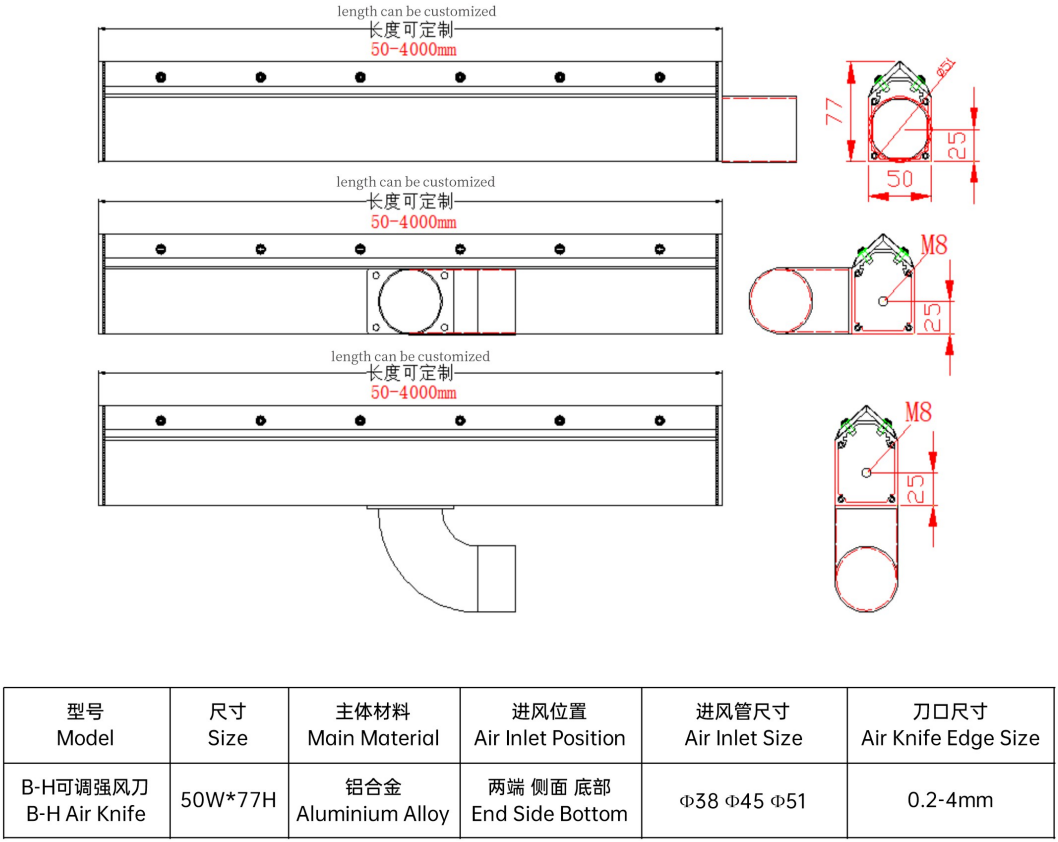

• El aire puede entrar por ambos extremos, por el lateral o por la parte inferior. Los dibujos de las entradas lateral e inferior muestran posiciones de fijación roscadas M8 para una instalación segura.
• Las opciones de entrada de Φ38 / Φ45 / Φ51 permiten adaptar el suministro de aire a sistemas de tuberías compactos o medianos. Para longitudes personalizadas de 50 a 4000 mm, el plenum distribuye el aire antes de que llegue a la salida.
• El conducto interno guía el aire desde el plenum hacia la ranura de salida, acelerándolo hasta convertirlo en una lámina de aire laminar plana para un secado y limpieza sin contacto.
• El tamaño del borde de salida es ajustable de 0,2 a 4,0 mm. Los operarios pueden regular la intensidad del flujo de aire con los tornillos de ajuste del borde sin necesidad de desmontar completamente la cuchilla de aire.
• Se utiliza una junta de silicona de alta temperatura (≤250 °C) en los extremos del sellado para reducir las fugas y garantizar un funcionamiento estable en procesos de secado continuo o con calentamiento.
Escenarios de aplicación
La cuchilla de aire fuerte ajustable BH es adecuada para máquinas que necesitan un cuerpo compacto, un enrutamiento de tuberías flexible y un control de flujo de aire ajustable en un espacio de instalación limitado.
• Líneas de secado compactas con cinta transportadora: su cuerpo de 50 × 77 cm de altura cabe debajo de protecciones, rieles y bastidores de máquinas de altura limitada.
• Líneas de limpieza de PCB: la separación ajustable de 0,2 a 4,0 mm en los bordes ayuda a controlar el impacto del aire para la eliminación de la humedad y el desprendimiento de partículas.
• Estaciones de etiquetado y codificación: su diseño de baja altura permite instalarlas cerca del flujo del producto para un secado localizado antes de la impresión, el marcado o el etiquetado.
• Líneas de envasado de alimentos y bebidas: las opciones de entrada compactas permiten el secado de la superficie de botellas, tapas, bolsas y envases en espacios reducidos.
• Sistemas de matrices de cuchillas múltiples: su menor tamaño permite disponer varias cuchillas de aire alrededor de los productos o cintas transportadoras.
• Equipos de procesamiento con calefacción: la junta de silicona de alta temperatura (≤250 °C) permite su uso cerca de túneles de secado, líneas de lavado con asistencia térmica y estaciones de soplado de aire caliente.
Parámetros técnicos
Tabla de especificaciones:
Parámetro | Especificación |
Modelo | Cuchillo de aire fuerte ajustable BH |
Tamaño de la sección transversal | 50 mm de ancho × 77 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visible en los dibujos de la entrada lateral e inferior |
Tamaño del filo de la cuchilla de aire | 0,2 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• QXY procesa el cuerpo de la cuchilla de aire de aleación de aluminio de 50 mm de ancho × 77 mm de alto, los puertos de entrada, las piezas de los bordes y las superficies de sellado mediante mecanizado CNC interno para lograr una precisión dimensional controlada.
• Se admiten longitudes de cuchilla personalizadas de 50 a 4000 mm. La cuchilla de aire se puede adaptar al ancho de la cinta transportadora, al ancho del producto o al espacio disponible en la estructura del equipo.
• Las opciones de configuración incluyen la posición de la entrada, el diámetro del tubo de entrada, el rango de separación de aire, el método de montaje y el acabado superficial. Se pueden seleccionar las distribuciones de entrada en el extremo, el lateral y la parte inferior según el trazado de la tubería.
• Se aceptan pedidos OEM y ODM. Los clientes pueden proporcionar planos, muestras, fotografías de la máquina o especificaciones técnicas por escrito para su confirmación.
• La junta de silicona de alta temperatura (≤250 °C) se instala como solución de sellado estándar en los extremos, lo que ayuda a reducir las fugas sin necesidad de una mejora adicional en el sellado.
• Antes del envío, cada unidad personalizada se somete a una prueba de presión, calibración del espacio entre los bordes, inspección de la posición de entrada y confirmación dimensional.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire potente ajustable QXY BH | Cuchilla de aire estándar |
Cuerpo de baja estatura | Cuerpo compacto de 50 mm de ancho × 77 mm de alto para espacios de instalación verticales limitados. | Una persona de mayor estatura puede interferir con los bastidores de la máquina. |
Ajuste de la separación de aire | Ajustable de 0,2 a 4 mm ✓ | Fijo, no ajustable ✗ |
Posiciones de entrada | Disposiciones de entrada en los extremos, laterales e inferiores para el enrutamiento flexible de tuberías. | Normalmente, una única entrada o una dirección de tubería limitada. |
Opciones de tubería de entrada | Φ38 / Φ45 / Φ51 para sistemas de flujo de aire compactos a medianos. | Menos opciones de diámetro de entrada |
Longitud personalizada | Fabricación a medida en fábrica, de 50 a 4000 mm, para anchos de cinta transportadora estrechos o anchos. | Principalmente longitudes estándar solamente |
Ajuste de instalación | Su perfil más bajo de 77H facilita su colocación debajo de cubiertas, rieles y marcos compactos. | A menudo requiere mayor autorización |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Se pueden especificar la longitud, la separación, la posición de entrada, el diámetro de entrada y el acabado superficial. | Cambios de configuración limitados |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos fabricantes especializados en equipos industriales de cuchillas de aire , incluyendo cuchillas de aleación de aluminio, acero inoxidable y PVC. Nuestra gama de productos también incluye sopladores, herrajes de montaje y accesorios para sistemas. Gracias al mecanizado de precisión CNC, los controles de calidad en proceso y la verificación de envíos, ayudamos a nuestros clientes a recibir productos que se ajustan perfectamente a la configuración de sus equipos.
Ofrecemos soporte para proyectos OEM y ODM a clientes de los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico y manufactura en general. Los clientes pueden enviarnos planos, muestras, descripciones de aplicaciones o fotografías de los equipos. Nuestro equipo de ingeniería analiza el espacio de instalación, la fuente de aire y el objetivo de secado, y luego proporciona una solución que se integra y funciona según lo requerido.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Puntos clave de venta del producto
• Cuerpo de aleación de aluminio de baja altura (50 mm de ancho × 77 mm de alto): diseñado para equipos donde el espacio vertical es limitado, pero aún se requiere una lámina de aire ajustable y resistente.
• Espacio de aire ajustable: 0,2 – 4,0 mm. La salida se puede ajustar para pasar de una limpieza superficial controlada a un secado y soplado más intensos sin necesidad de cambiar la carcasa.
• Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que el modelo BH se adapte a bastidores compactos con diferentes direcciones de tubería.
• Opciones de entrada de Φ38 / Φ45 / Φ51: adecuadas para sistemas de flujo de aire compactos y medianos donde el tamaño de la tubería debe coincidir con la disposición de la máquina.
• Longitud personalizable de fábrica de 50 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Estructura del producto y principio de funcionamiento
• La extrusión de aleación de aluminio de 50 mm de ancho × 77 mm de alto mantiene una altura reducida al tiempo que conserva una cámara interna para la distribución del flujo de aire a lo largo de las aspas.
• El aire puede entrar por ambos extremos, por el lateral o por la parte inferior. Los dibujos de las entradas lateral e inferior muestran posiciones de fijación roscadas M8 para una instalación segura.
• Las opciones de entrada de Φ38 / Φ45 / Φ51 permiten adaptar el suministro de aire a sistemas de tuberías compactos o medianos. Para longitudes personalizadas de 50 a 4000 mm, el plenum distribuye el aire antes de que llegue a la salida.
• El conducto interno guía el aire desde el plenum hacia la ranura de salida, acelerándolo hasta convertirlo en una lámina de aire laminar plana para un secado y limpieza sin contacto.
• El tamaño del borde de salida es ajustable de 0,2 a 4,0 mm. Los operarios pueden regular la intensidad del flujo de aire con los tornillos de ajuste del borde sin necesidad de desmontar completamente la cuchilla de aire.
• Se utiliza una junta de silicona de alta temperatura (≤250 °C) en los extremos del sellado para reducir las fugas y garantizar un funcionamiento estable en procesos de secado continuo o con calentamiento.
Escenarios de aplicación
La cuchilla de aire fuerte ajustable BH es adecuada para máquinas que necesitan un cuerpo compacto, un enrutamiento de tuberías flexible y un control de flujo de aire ajustable en un espacio de instalación limitado.
• Líneas de secado compactas con cinta transportadora: su cuerpo de 50 × 77 cm de altura cabe debajo de protecciones, rieles y bastidores de máquinas de altura limitada.
• Líneas de limpieza de PCB: la separación ajustable de 0,2 a 4,0 mm en los bordes ayuda a controlar el impacto del aire para la eliminación de la humedad y el desprendimiento de partículas.
• Estaciones de etiquetado y codificación: su diseño de baja altura permite instalarlas cerca del flujo del producto para un secado localizado antes de la impresión, el marcado o el etiquetado.
• Líneas de envasado de alimentos y bebidas: las opciones de entrada compactas permiten el secado de la superficie de botellas, tapas, bolsas y envases en espacios reducidos.
• Sistemas de matrices de cuchillas múltiples: su menor tamaño permite disponer varias cuchillas de aire alrededor de los productos o cintas transportadoras.
• Equipos de procesamiento con calefacción: la junta de silicona de alta temperatura (≤250 °C) permite su uso cerca de túneles de secado, líneas de lavado con asistencia térmica y estaciones de soplado de aire caliente.
Parámetros técnicos
Tabla de especificaciones:
Parámetro | Especificación |
Modelo | Cuchillo de aire fuerte ajustable BH |
Tamaño de la sección transversal | 50 mm de ancho × 77 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visible en los dibujos de la entrada lateral e inferior |
Tamaño del filo de la cuchilla de aire | 0,2 – 4,0 mm (Ajustable) |
Longitud personalizable | 50 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• QXY procesa el cuerpo de la cuchilla de aire de aleación de aluminio de 50 mm de ancho × 77 mm de alto, los puertos de entrada, las piezas de los bordes y las superficies de sellado mediante mecanizado CNC interno para lograr una precisión dimensional controlada.
• Se admiten longitudes de cuchilla personalizadas de 50 a 4000 mm. La cuchilla de aire se puede adaptar al ancho de la cinta transportadora, al ancho del producto o al espacio disponible en la estructura del equipo.
• Las opciones de configuración incluyen la posición de la entrada, el diámetro del tubo de entrada, el rango de separación de aire, el método de montaje y el acabado superficial. Se pueden seleccionar las distribuciones de entrada en el extremo, el lateral y la parte inferior según el trazado de la tubería.
• Se aceptan pedidos OEM y ODM. Los clientes pueden proporcionar planos, muestras, fotografías de la máquina o especificaciones técnicas por escrito para su confirmación.
• La junta de silicona de alta temperatura (≤250 °C) se instala como solución de sellado estándar en los extremos, lo que ayuda a reducir las fugas sin necesidad de una mejora adicional en el sellado.
• Antes del envío, cada unidad personalizada se somete a una prueba de presión, calibración del espacio entre los bordes, inspección de la posición de entrada y confirmación dimensional.
Ventaja competitiva
Elemento de comparación | Cuchilla de aire potente ajustable QXY BH | Cuchilla de aire estándar |
Cuerpo de baja estatura | Cuerpo compacto de 50 mm de ancho × 77 mm de alto para espacios de instalación verticales limitados. | Una persona de mayor estatura puede interferir con los bastidores de la máquina. |
Ajuste de la separación de aire | Ajustable de 0,2 a 4 mm ✓ | Fijo, no ajustable ✗ |
Posiciones de entrada | Disposiciones de entrada en los extremos, laterales e inferiores para el enrutamiento flexible de tuberías. | Normalmente, una única entrada o una dirección de tubería limitada. |
Opciones de tubería de entrada | Φ38 / Φ45 / Φ51 para sistemas de flujo de aire compactos a medianos. | Menos opciones de diámetro de entrada |
Longitud personalizada | Fabricación a medida en fábrica, de 50 a 4000 mm, para anchos de cinta transportadora estrechos o anchos. | Principalmente longitudes estándar solamente |
Ajuste de instalación | Su perfil más bajo de 77H facilita su colocación debajo de cubiertas, rieles y marcos compactos. | A menudo requiere mayor autorización |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Se pueden especificar la longitud, la separación, la posición de entrada, el diámetro de entrada y el acabado superficial. | Cambios de configuración limitados |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos fabricantes especializados en equipos industriales de cuchillas de aire , incluyendo cuchillas de aleación de aluminio, acero inoxidable y PVC. Nuestra gama de productos también incluye sopladores, herrajes de montaje y accesorios para sistemas. Gracias al mecanizado de precisión CNC, los controles de calidad en proceso y la verificación de envíos, ayudamos a nuestros clientes a recibir productos que se ajustan perfectamente a la configuración de sus equipos.
Ofrecemos soporte para proyectos OEM y ODM a clientes de los sectores de electrónica, automoción, alimentación y bebidas, farmacéutico y manufactura en general. Los clientes pueden enviarnos planos, muestras, descripciones de aplicaciones o fotografías de los equipos. Nuestro equipo de ingeniería analiza el espacio de instalación, la fuente de aire y el objetivo de secado, y luego proporciona una solución que se integra y funciona según lo requerido.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
