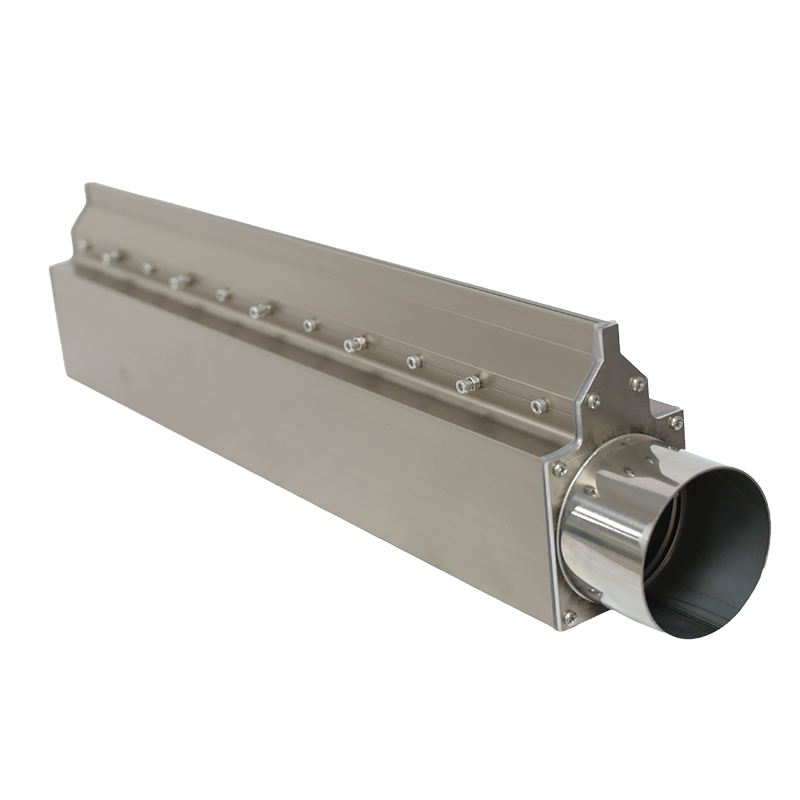

Cuerpo grande de aleación de aluminio de 80 mm de ancho × 130 mm de alto, diseñado para un mayor volumen de aire y una mayor estabilidad de presión que los modelos compactos de cuchillas de aire.
Amplio rango de ajuste de la separación de aire: 0,1 – 4,0 mm. La salida se puede regular para la eliminación de polvo fino, el secado normal o la expulsión de agua a mayor presión sin necesidad de cambiar el cuerpo de la cuchilla de aire.

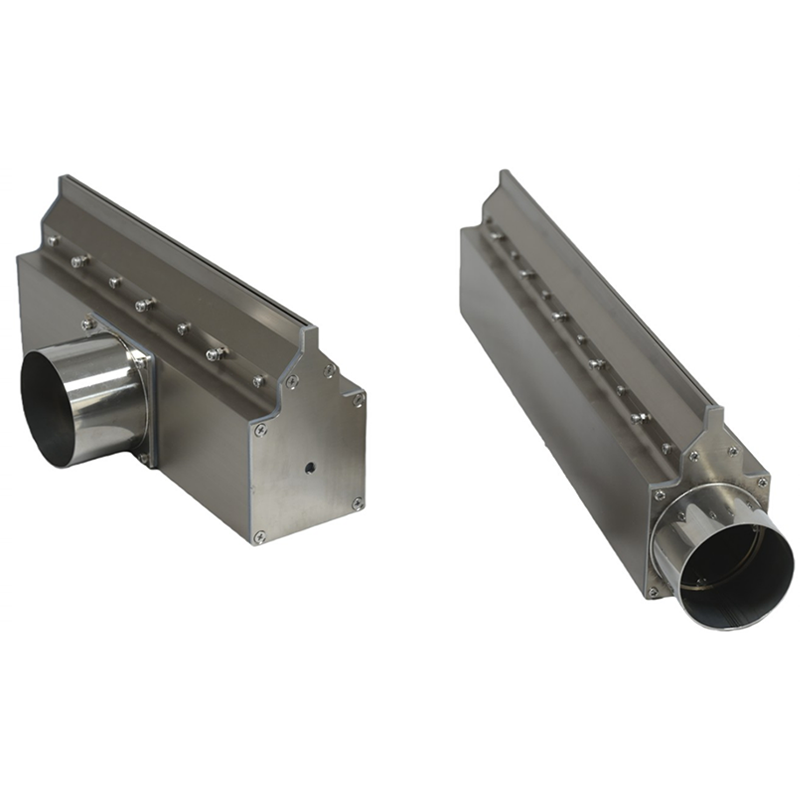

Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que el modelo BG se adapte a máquinas anchas con diferentes direcciones de recorrido de las tuberías.
Entrada de gran diámetro Φ76: adecuada para sistemas de soplado de alto volumen donde la cuchilla de aire debe suministrar una lámina de aire fuerte y continua a lo largo de un ancho de trabajo más amplio.
Longitud personalizable de fábrica de 100 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Puntos clave de venta del producto
• Cuerpo grande de aleación de aluminio de 80 mm de ancho × 130 mm de alto, diseñado para un mayor volumen de aire y una mayor estabilidad de presión que los modelos compactos de cuchillas de aire.
• Amplio rango de ajuste de la separación de aire: 0,1 – 4,0 mm. La salida se puede ajustar para la eliminación de polvo fino, el secado normal o la expulsión de agua a mayor presión sin necesidad de cambiar el cuerpo de la cuchilla de aire.
• Tres opciones de entrada de aire: entrada por ambos extremos, por el lateral o por la parte inferior. Esto permite que el modelo BG se adapte a máquinas anchas con diferentes direcciones de recorrido de las tuberías.
• Entrada de gran diámetro Φ76: adecuada para sistemas de soplado de alto volumen donde la cuchilla de aire debe suministrar una lámina de aire fuerte y continua a lo largo de un ancho de trabajo más amplio.
• Longitud personalizable de fábrica de 100 a 4000 mm con junta de silicona de alta temperatura (≤250 °C) y soporte OEM/ODM completo. Cada unidad se puede fabricar según planos, muestras o especificaciones técnicas.
Estructura del producto y principio de funcionamiento
• La extrusión de aleación de aluminio de 80 mm de ancho × 130 mm de alto crea una gran cámara interna. Esta cámara más grande almacena más aire y ayuda a estabilizar el caudal en líneas de producción de alto flujo.

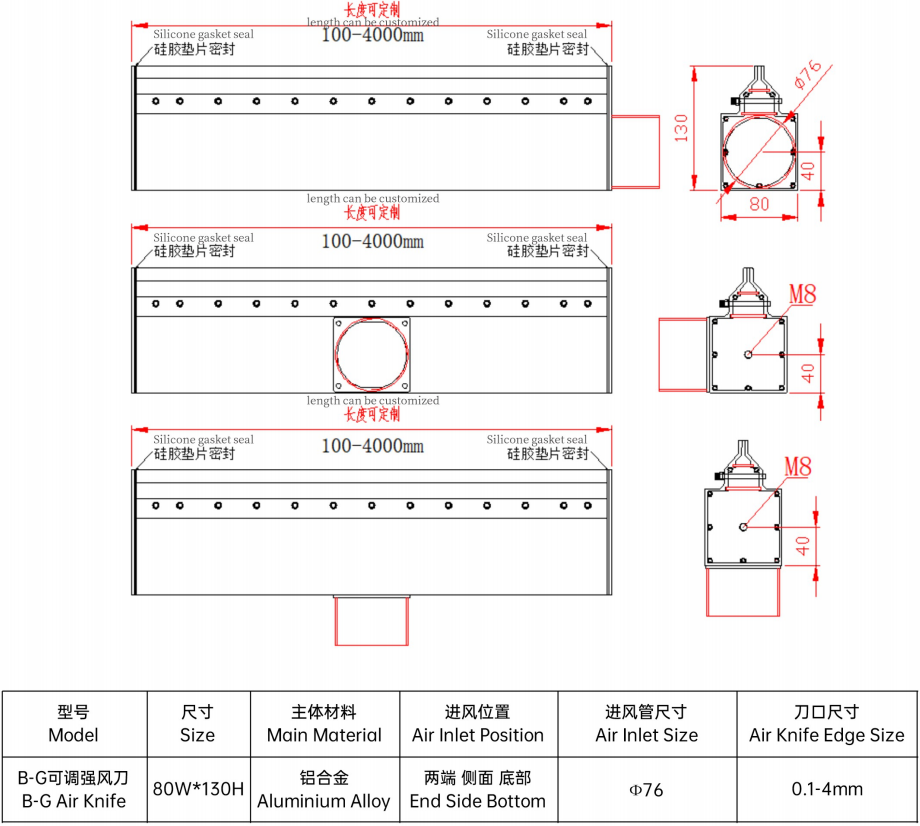

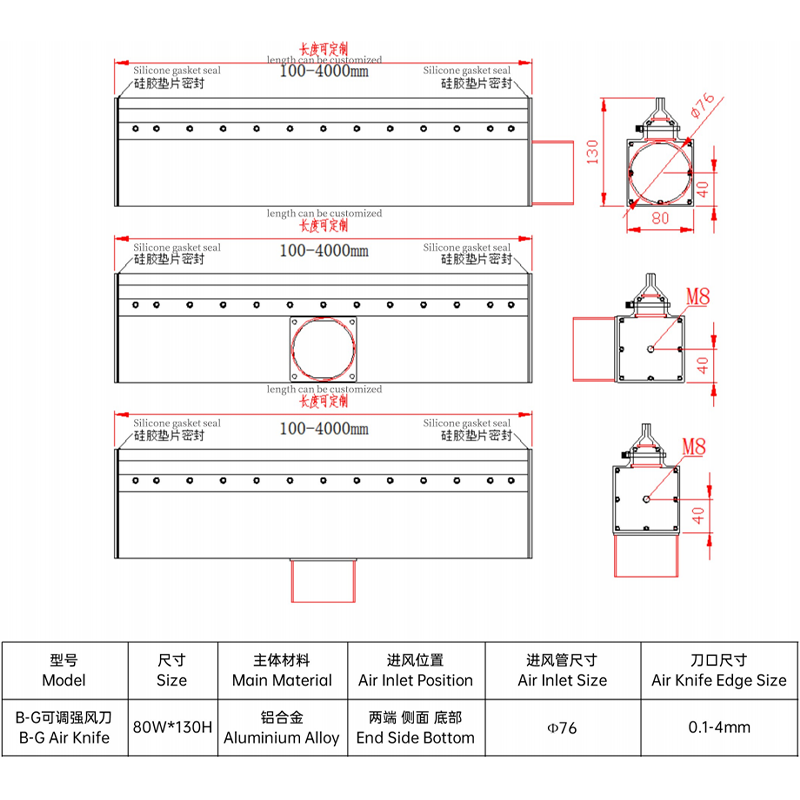

• El aire puede entrar por ambos extremos, por el lateral o por la parte inferior. Los dibujos de las entradas lateral e inferior muestran posiciones de fijación roscadas M8 para un montaje estable.
• La entrada de Φ76 alimenta un flujo de aire de gran volumen a la cámara interna. Para longitudes personalizadas de 100 a 4000 mm, esta gran entrada ayuda a reducir la restricción antes de que el flujo de aire se distribuya a lo largo de la pala.
• El conducto de distribución iguala el suministro de aire y, a continuación, el recorrido interno cónico acelera el flujo de aire hasta convertirlo en una lámina laminar plana de alta velocidad.
• El tamaño del borde de salida es ajustable de 0,1 a 4,0 mm. Los operarios pueden regular la intensidad del flujo de aire con los tornillos de ajuste del borde sin necesidad de desmontar completamente la cuchilla de aire.
• Se utiliza una junta de silicona de alta temperatura (≤250 °C) en los extremos del sellado para reducir las fugas y garantizar un funcionamiento estable en procesos de secado continuo o con calentamiento.
Escenarios de aplicación
La cuchilla de aire ajustable BG es adecuada para líneas de producción de gran caudal o con flujos amplios, donde se requiere una entrada de gran diámetro, un plenum estable y una abertura de salida ajustable.
• Líneas de producción de gran formato: la personalización de la longitud de fábrica, desde 100 hasta 4000 mm, admite cintas transportadoras anchas, líneas de paneles y grandes anchos de producto.
• Procesamiento de chapas y tiras metálicas: su cuerpo de 80 mm de ancho × 130 mm de alto y su entrada de Φ76 mm permiten un flujo de aire más potente para la eliminación del refrigerante, el soplado de virutas y el secado de la superficie.
• Procesamiento de paneles planos y vidrio: la lámina de aire estable ayuda a eliminar las marcas de agua, el polvo y las partículas finas antes de la inspección, el recubrimiento o el embalaje.
• Estaciones de secado de componentes para automóviles: el flujo de aire de alto volumen ayuda a secar piezas estampadas, piezas moldeadas y conjuntos después del lavado o las pruebas de fugas.
• Sistemas de secado por cinta transportadora de alta velocidad: su gran capacidad de entrada ayuda a mantener la fuerza de secado cuando la velocidad del producto y el arrastre de agua son elevados.
• Equipos de procesamiento con calefacción: la junta de silicona de alta temperatura (≤250 °C) permite su uso cerca de túneles de secado, líneas de lavado con asistencia térmica y estaciones de soplado de aire caliente.
Parámetros técnicos
Tabla de especificaciones:
Parámetro | Especificación |
Modelo | Cuchillo de aire fuerte ajustable BG |
Tamaño de la sección transversal | 80 mm de ancho × 130 mm de alto |
Material principal | Aleación de aluminio |
Posición de la entrada de aire | Extremo (ambos lados), lateral (M8), inferior (M8) |
Tamaño de la entrada de aire | Φ76 |
Rosca de entrada | M8 — visible en los dibujos de la entrada lateral e inferior |
Tamaño del filo de la cuchilla de aire | 0,1 – 4,0 mm (Ajustable) |
Longitud personalizable | 100 – 4000 mm |
Sellado de extremo | Junta de silicona de alta temperatura (≤250 °C) |
OEM/ODM | Compatible |
Capacidad de fábrica · Personalización · Servicio
• QXY mecaniza el cuerpo de la cuchilla de aire de aleación de aluminio de 80 mm de ancho × 130 mm de alto, el puerto de entrada de Φ76, las piezas de los bordes y las superficies de sellado mediante procesamiento CNC interno para lograr una precisión dimensional controlada.
• Se admiten longitudes de cuchilla personalizadas de 100 a 4000 mm. La cuchilla de aire se puede adaptar al ancho de la cinta transportadora, al ancho del producto o al espacio disponible en la estructura del equipo.
• Las opciones de configuración incluyen la posición de la entrada, el rango de separación de aire, el método de montaje y el acabado superficial. Se pueden seleccionar las distribuciones de entrada en el extremo, el lateral y la parte inferior según el trazado de la tubería.
• Se aceptan pedidos OEM y ODM. Los clientes pueden proporcionar planos, muestras, fotografías de la máquina o especificaciones técnicas por escrito para su confirmación.
• La junta de silicona de alta temperatura (≤250 °C) se instala como solución de sellado estándar en los extremos, lo que ayuda a reducir las fugas sin necesidad de una mejora adicional en el sellado.
• Antes del envío, cada unidad personalizada se somete a una prueba de presión, calibración del espacio entre los bordes, inspección de la posición de entrada y confirmación dimensional.
Ventaja competitiva
Elemento de comparación | Cuchillo de aire potente ajustable QXY BG | Cuchilla de aire estándar |
Perfil corporal | Cámara de gran tamaño de 80 mm de ancho × 130 mm de alto para un mayor volumen de aire y una presión estable. | Menor volumen corporal con menor capacidad de almacenamiento de aire. |
Ajuste de la separación de aire | Ajustable de 0,1 a 4 mm ✓ | Fijo, no ajustable ✗ |
Posiciones de entrada | Disposiciones de entrada final, lateral e inferior para diferentes rutas de tuberías de la máquina. | Normalmente, una única entrada o una dirección de tubería limitada. |
Entrada de gran diámetro | La entrada de Φ76 admite un flujo de aire de alto volumen del soplador hacia el plenum. | Una entrada más pequeña puede restringir el flujo de aire en tuberías anchas. |
Longitud personalizada | Fabricación a medida de 100 a 4000 mm para líneas de transporte y paneles de gran ancho. | Principalmente longitudes estándar solamente |
Estabilidad de la presión | La cámara interna 130H ayuda a mantener una capa de aire más fuerte en las palas más largas. | El caudal de aire puede variar más en recorridos largos. |
Sellado a alta temperatura | Junta de silicona ≤250°C ✓ | Junta de goma estándar ✗ |
Personalización | Se pueden especificar la longitud, la separación, la posición de entrada, el diámetro de entrada y el acabado superficial. | Cambios de configuración limitados |
Sobre nosotros y consultas personalizadas
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Somos un fabricante especializado en equipos industriales de cuchillas de aire , incluyendo cuchillas de aire de aleación de aluminio, acero inoxidable y PVC. Nuestra gama de productos también incluye sopladores, herrajes de montaje y accesorios para sistemas. Mediante mecanizado CNC de precisión, controles de calidad en proceso y verificación de envíos, fabricamos cuchillas de aire para condiciones reales de instalación en maquinaria.
Nuestro trabajo como fabricante de equipos originales (OEM) y fabricante de diseño original (ODM) abarca aplicaciones en electrónica, automoción, alimentación y bebidas, farmacéutica y fabricación en general. Los clientes pueden proporcionar planos, muestras, fotografías de equipos o descripciones de las aplicaciones. Nuestro equipo de ingeniería verifica la demanda de flujo de aire, el espacio de montaje y la dirección de las tuberías, y luego prepara una solución que se integra en la línea y funciona según lo requerido.
Solicita un presupuesto personalizado
Ofrecemos la posibilidad de personalizar la longitud de la cuchilla de aire, el espacio entre electrodos y el diseño del flujo de aire según los requisitos de su equipo.
Para obtener un presupuesto para la cuchilla de aire ajustable BG , proporcione la longitud requerida de la cuchilla de aire, la posición de entrada, el tamaño del tubo de entrada, la posición de instalación, el proceso de aplicación, el material o el acabado superficial requerido, el espacio de aire objetivo, el modelo o la especificación solicitada, la cantidad y cualquier plano del equipo que pueda afectar la selección o el precio.
